LM12UU圆法兰线性滚珠轴承结构设计

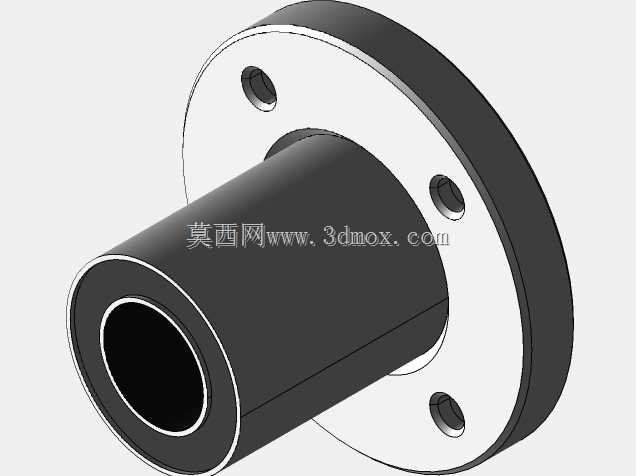

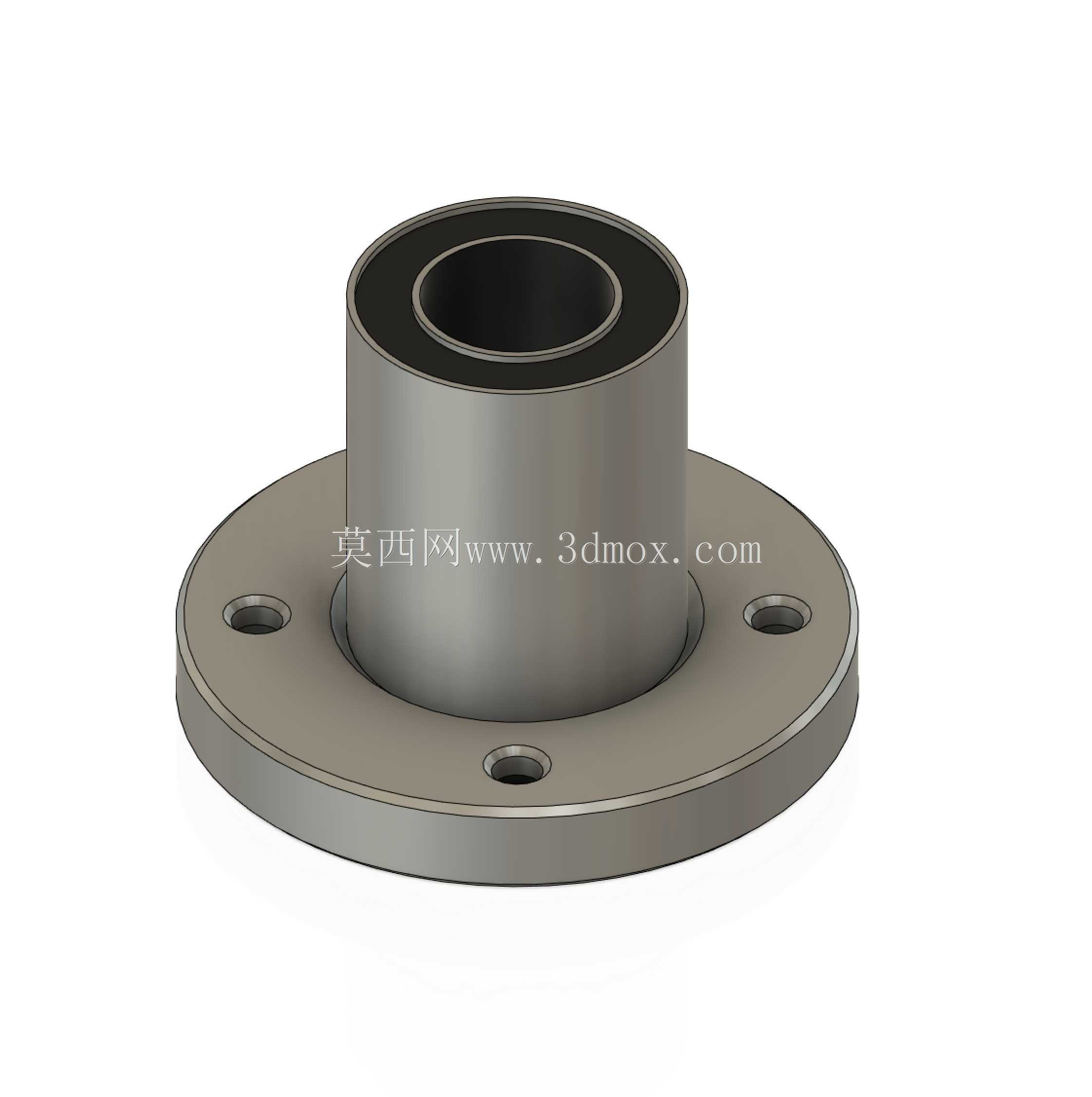

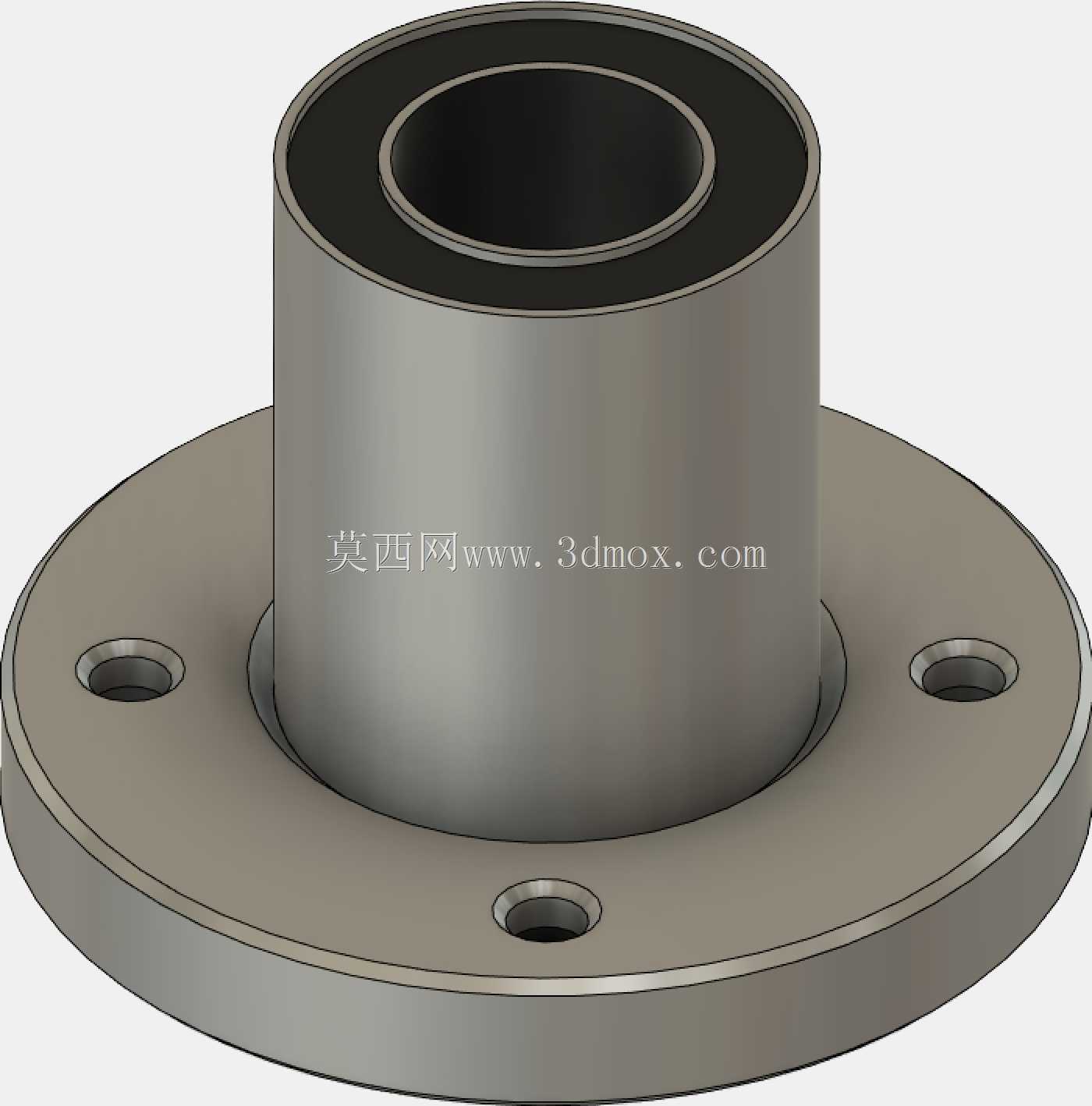

这款圆法兰线性滚珠轴承是直线传动系统里的核心导向支撑部件，广泛应用在数控雕刻机、3D打印设备、自动化点胶机、小型精密滑台、办公自动化设备以及工业机械手的直线运动模组中，承担着为往复直线运动的光轴提供高精度低摩擦导向支撑的作用，能够有效降低轴类部件运动过程中的摩擦阻力，保障运动轨迹的直线度与重复定位精度，在需要频繁做直线往复动作的轻载精密传动场景中有着极高的应用普及率。从功能特性来看，该款轴承采用内置滚珠循环结构，钢珠在轴承套与光轴接触面间做无限滚动循环，相比传统的铜套滑动轴承，其摩擦阻力仅为滑动结构的几十分之一，启动摩擦力极小，不会出现低速爬行的问题，能够长时间维持稳定的运动精度，同时圆法兰一体化的结构设计，让轴承可以直接通过法兰端面上的安装孔完成轴向定位固定，不需要额外设计复杂的轴承座限位结构，大幅简化了安装流程，也节省了设备内部的安装空间。在设计思路上，这款轴承针对轻载精密传动场景做了结构优化，主体套筒部分采用高硬度轴承钢加工，经过精密磨削处理保证内孔的圆柱度与表面粗糙度，让滚珠滚动时受力均匀，降低运行噪音同时延长使用寿命；端部的密封结构可以阻挡外界粉尘、切削碎屑进入轴承内部的滚珠滚道，避免杂质磨损滚珠与滚道接触面，适配车间多尘的加工环境；法兰端采用圆形切边设计，三个均匀分布的安装孔能够保证安装时受力均衡，不会出现单侧受力偏载导致的轴卡滞问题，同时法兰与套筒为一体化同轴加工，保障法兰安装面与轴承内孔轴线的垂直度，避免安装后轴出现倾斜别劲的情况。从安装边界与尺寸来看，该轴承适配公称直径12mm的标准直线光轴，套筒部分外径21mm，整体套筒长度30mm，圆形法兰的外径大于套筒外径，三个安装孔围绕轴线均匀分布，安装时只需要在对应安装板上加工适配的光轴过孔以及三个对应位置的螺纹孔，就可以将轴承直接贴合安装在安装板表面，通过螺栓锁紧法兰即可完成固定，不需要额外做轴向限位结构；安装过程中需要注意保证轴承内孔与配套光轴的同轴度，避免偏载导致滚珠局部受力过大出现点蚀损坏，同时要根据运行速度与负载情况定期补充润滑脂，维持滚珠滚道的润滑状态，进一步延长轴承的使用寿命，保障传动系统的运行稳定性。
