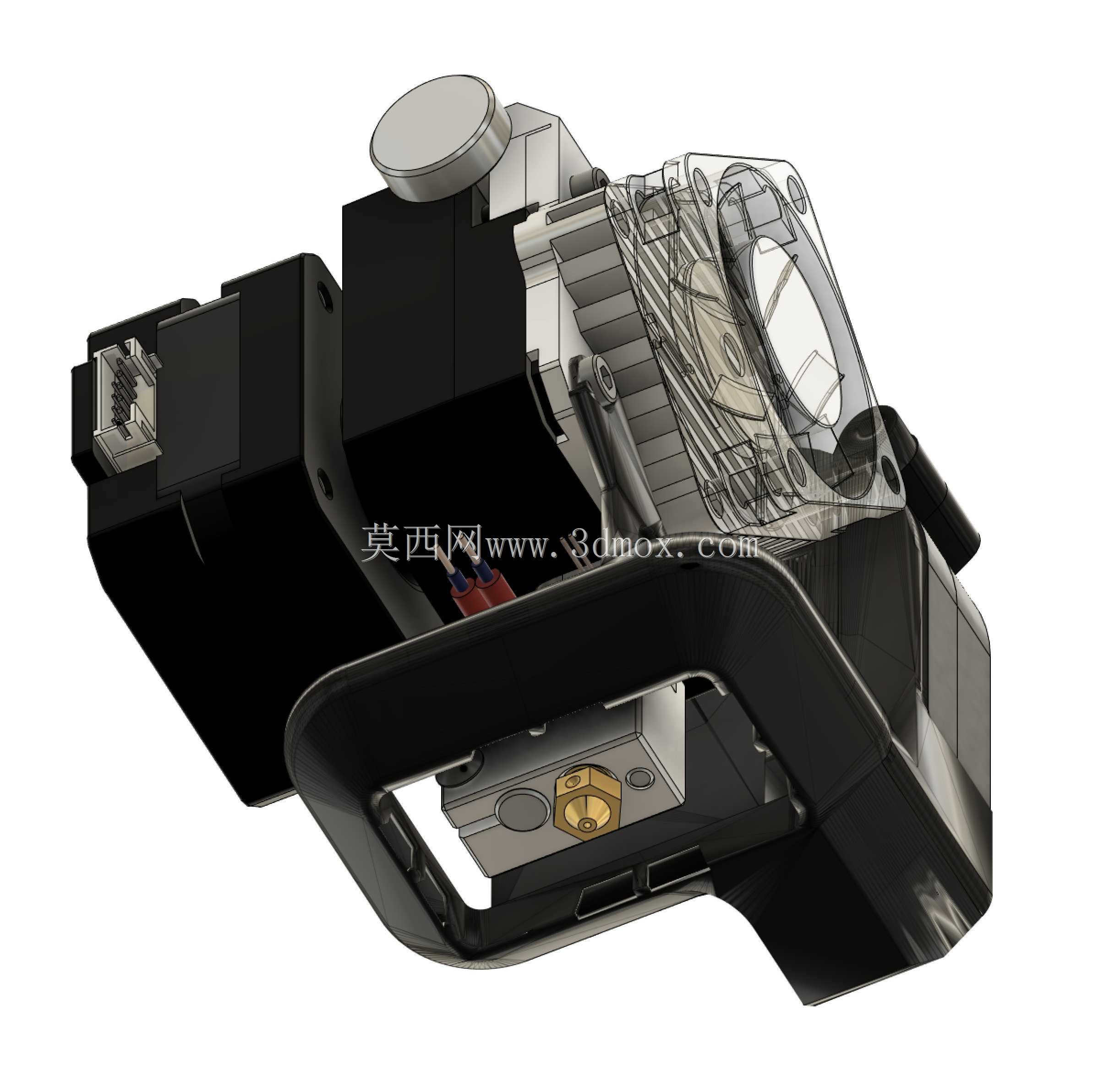

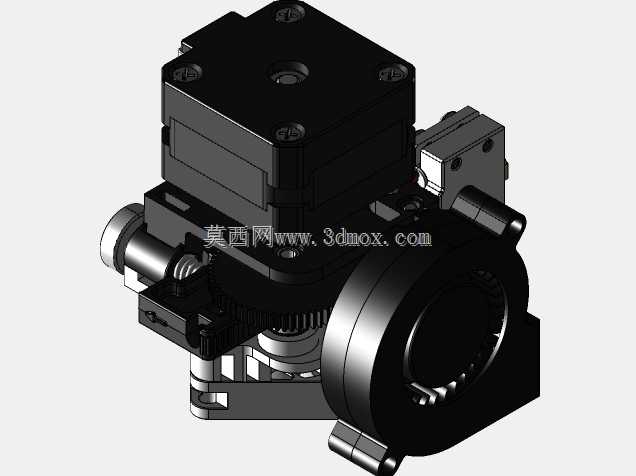

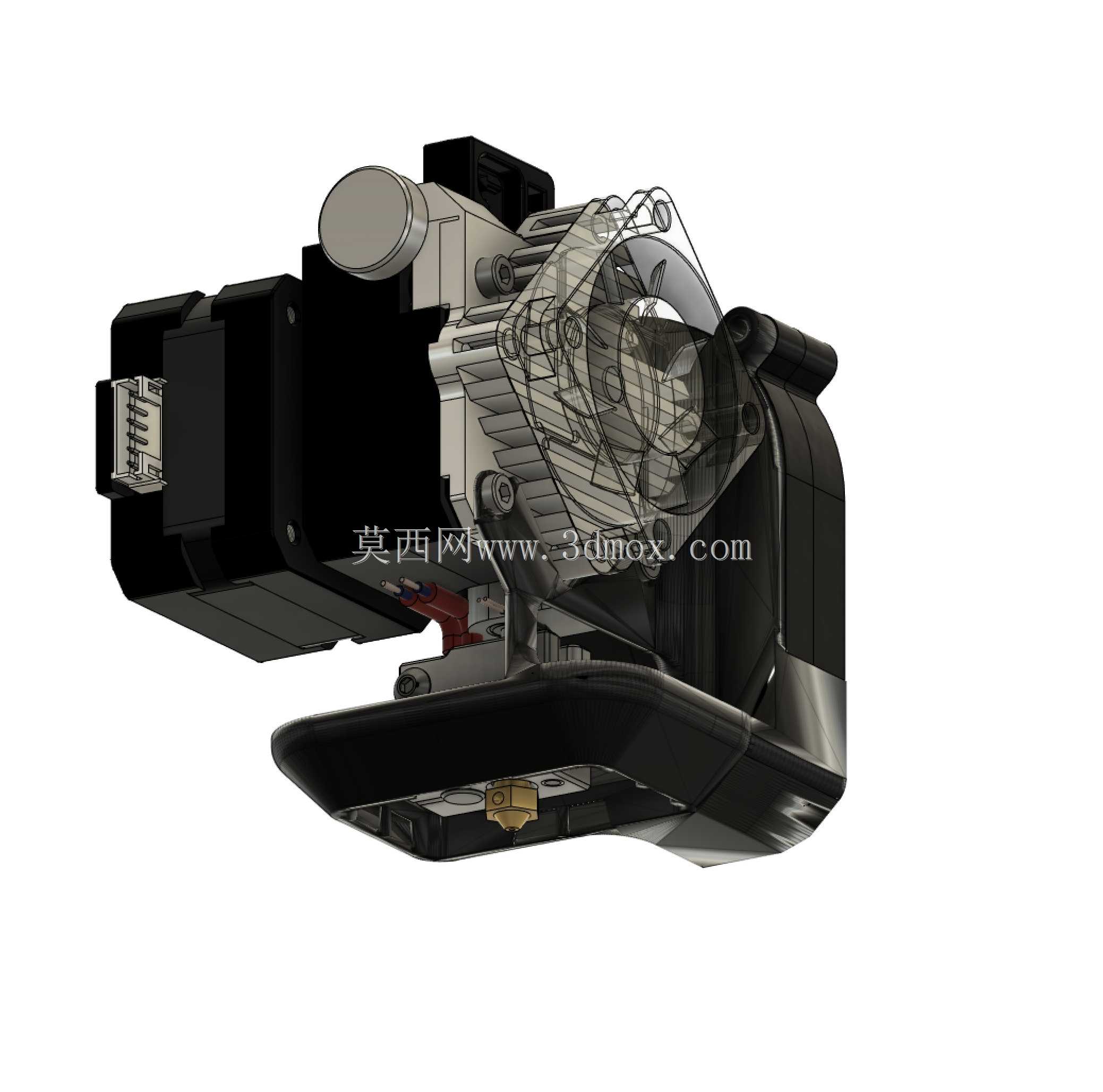

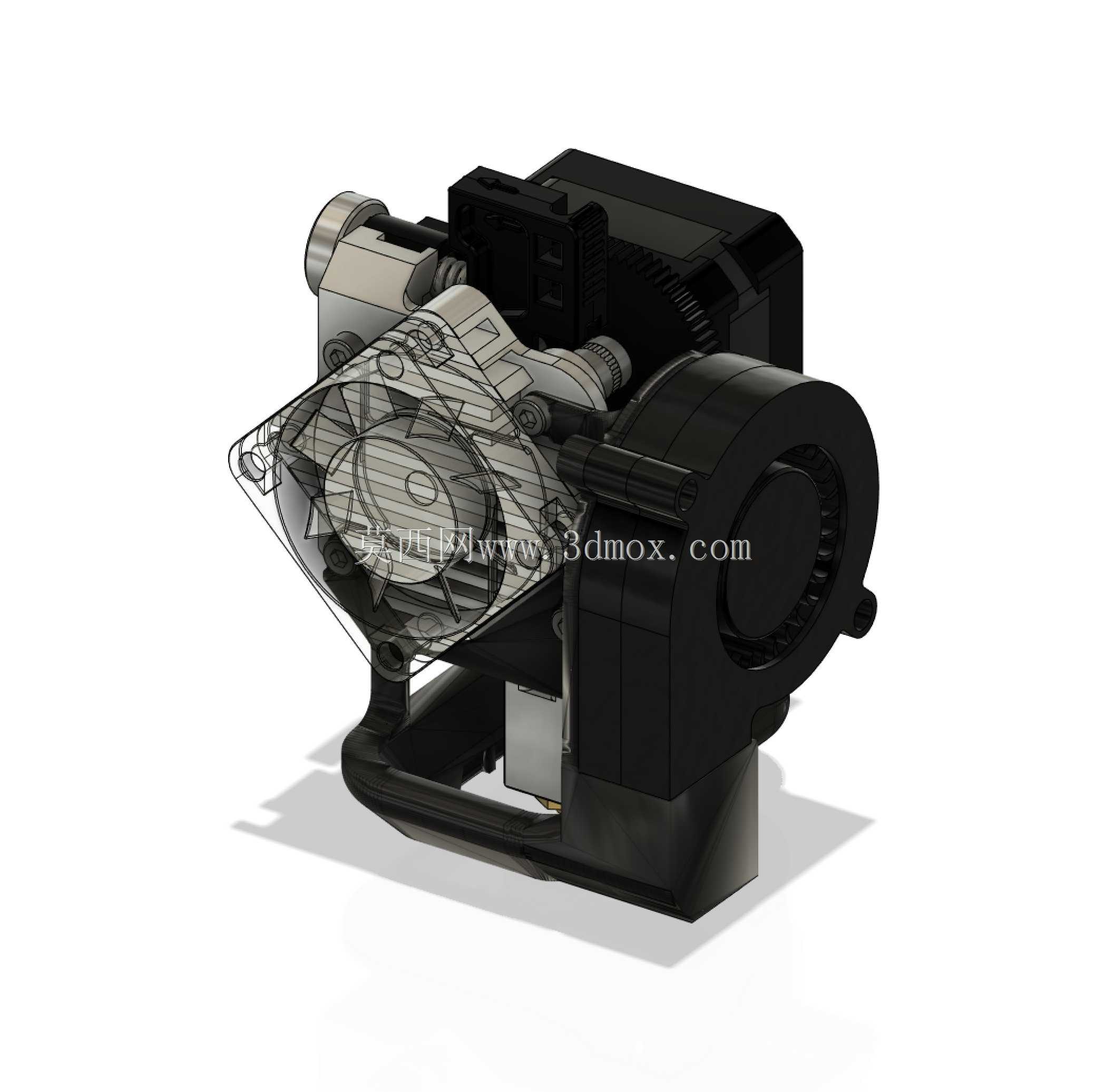

带火山热端的Titan Aero挤出机冷却风道结构

桌面级FDM设备挤出端的散热失效，是长期困扰现场运维的核心痛点——喉管区域温度一旦失控，耗材提前熔融膨胀就会引发堵头、断料，常规直吹式风道往往存在气流死角，喷嘴周边的成型区冷却不均还会导致打印件翘曲、层间结合力不足。这套适配火山热端的紧凑型冷却风道，完全围绕挤出端的热场分布做针对性气流组织设计，没有沿用市面通用的对称风道结构，而是针对火山热端更长的熔融腔、更大的热辐射范围，把风道的出风口做了非对称的倾角处理，气流从风扇端导出后，会沿着喉管外壁形成完整的包裹式气膜，直接带走热端向上传导的多余热量，不会出现局部区域气流短路、散热盲区的问题。风道和挤出机主体的装配位做了嵌入式的定位止口，不需要额外增加固定支架，直接卡入挤出机的现有安装槽就能完成定位，止口的配合公差控制在0.1mm以内，既不会因为间隙过大出现风道晃动、气流漏损，也不会因为过盈量太大导致拆装困难，日常维护时不需要拆解整个挤出端就能单独拆下风道清理积灰。针对紧凑型360部件的安装空间限制，风道的外壁做了多处避空处理，靠近步进电机的一侧收窄了壁厚，给电机的出线端预留了足够的走线空间，不会出现线束和风道外壁摩擦、长期使用磨破线皮的隐患。风道内壁做了顺滑的弧面过渡，没有直角转折的结构，气流在内部流动时的风阻被降到最低，同样转速的风扇搭配这套风道，出风口的实际风速比常规直角风道高出近三成，不需要调高风扇转速就能满足散热需求，也能间接降低设备运行时的风扇噪音。出风口的位置刚好对准喷嘴下方的成型区域，喷出的气流是均匀的层流状态，不会出现紊流导致的成型区温度波动，打印小尺寸薄壁件时，耗材挤出后能快速均匀冷却，层纹更细腻，也不会因为局部冷却过快导致零件出现内应力开裂。风道的安装孔位和现有Titan Aero挤出机的孔位完全匹配，用户不需要对挤出机主体做任何二次加工就能直接替换安装，适配性极强。
