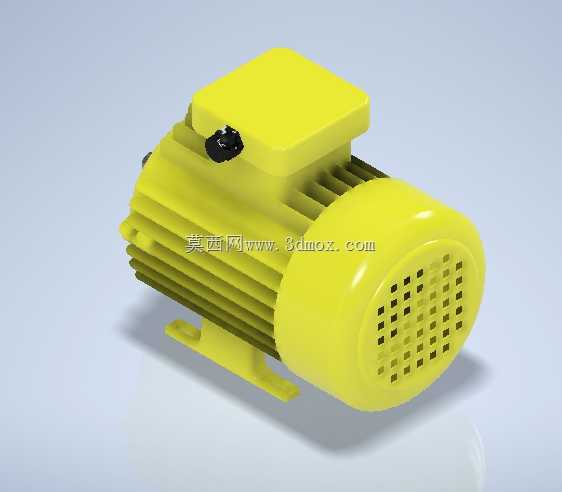

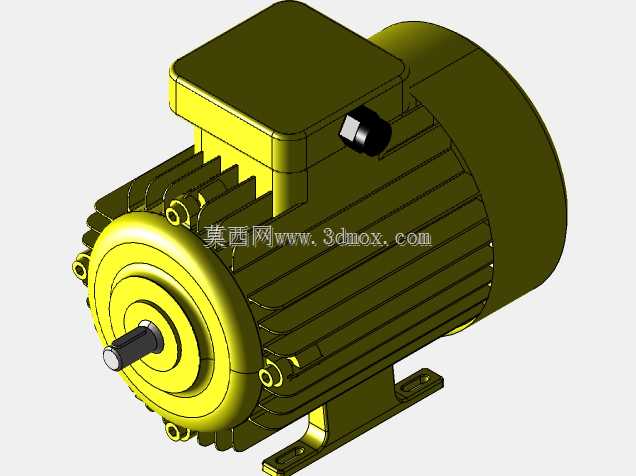

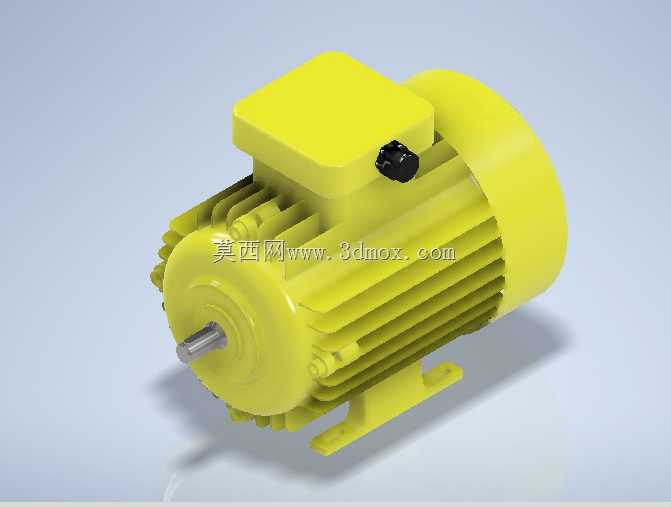

工业卧式鼠笼式交流异步电机结构

车间里卧式电机安装脚断裂的返修件堆在工位角落时，最先暴露的是机座与底脚过渡处的应力集中问题，这款交流电机的三维结构在处理这部分时，特意把底脚与机座筒身的衔接圆角做了差异化设计，靠近安装螺栓孔的位置圆角半径放大1.2mm，避开螺栓预紧力带来的应力峰值直接作用在焊缝热影响区。机壳外的轴向散热筋没有做等间距排布，靠近接线盒的三根筋条宽度收窄0.8mm，给接线盒的固定螺栓预留足够的扳手操作空间，不会出现现场装配时扳手卡进散热筋缝隙、拧不紧接线盒固定螺丝的隐患，同时筋条的高度从机座中部向两端端盖方向逐步降低，既保证定子铁芯中段的散热面积最大化，又避免端盖装配时散热筋边缘刮伤端盖密封胶圈。

接线盒腔体内部的走线槽做了15°的倾斜导向，电源线从进线口穿入后能顺着槽体自然滑到接线端子位置，不需要现场施工时硬掰线缆弯折半径，减少铜芯断裂的风险，接线盒盖的密封槽宽度比常规设计宽0.5mm，适配不同厚度的橡胶密封圈，哪怕现场替换非原厂密封件也能保证IP54的防护等级。输出轴的轴伸端做了退刀槽的错位设计，键槽的末端离退刀槽保留3mm的实体距离，避免皮带轮或者联轴器装拆时敲击力直接传到轴承位，导致轴承内圈跑圈的故障。

端盖与机座的配合止口做了微小的锥度导向，装配时不需要用铜棒反复敲击端盖边缘就能顺利滑入配合位，止口处的密封胶槽深度控制在0.3mm，涂胶后不会出现多余密封胶挤入轴承腔的问题，端盖上的轴承室预留了0.02mm的热胀间隙，匹配电机长时间运行时轴承外圈的热膨胀量，不会出现轴承抱轴的过热故障。转子铁芯的叠片对齐标记在三维结构里做了隐性的定位卡槽，叠压时不需要人工反复对齐刻度，就能保证转子的动平衡精度控制在G2.5等级以内，减少电机运行时的径向跳动。

底脚的安装螺栓孔做了长圆孔设计，横向调节余量达到4mm，现场对接设备安装位时，不需要重新扩孔就能调整电机与从动设备的同轴度，降低安装调试的工时成本。风扇端的风罩与机座的固定卡扣做了弹性让位结构，日常维护清理风扇积灰时，不需要拧下全部固定螺丝，掰开卡扣就能掀开风罩操作，不会出现螺丝丢失导致风罩固定不稳的问题。
