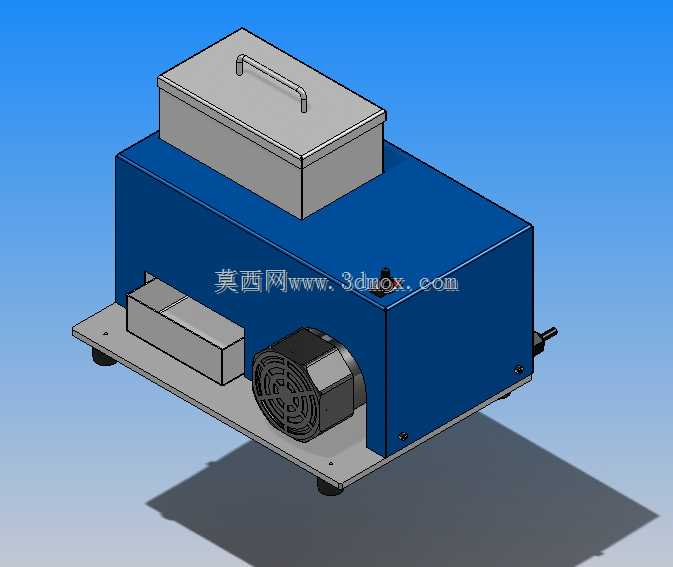

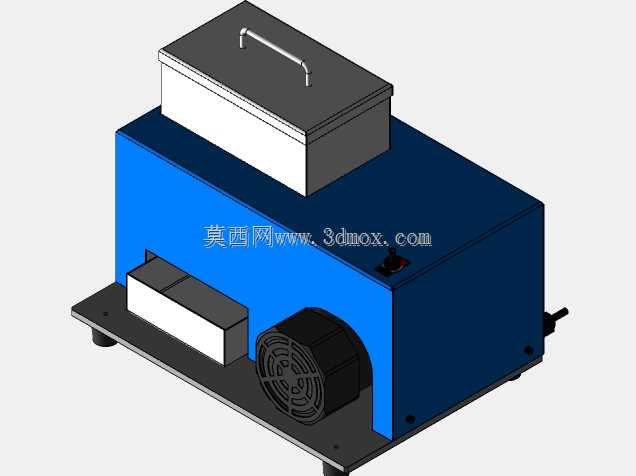

双辊链式传动小型碎纸设备结构设计

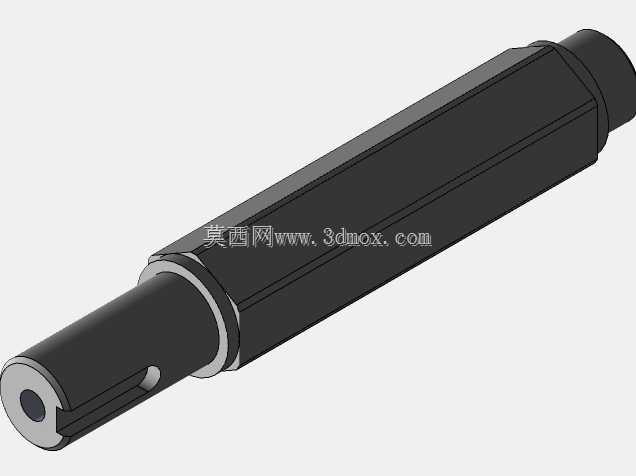

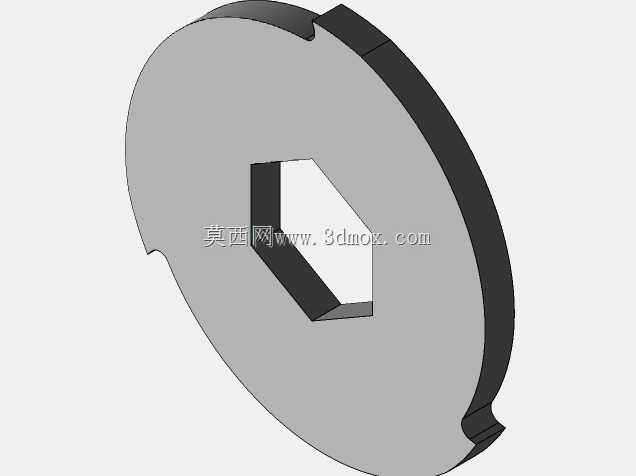

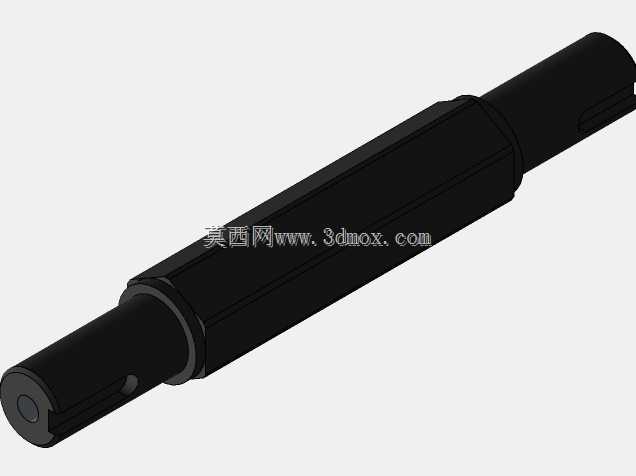

桌面级碎纸设备长期存在卡滞、传动打滑的共性问题，这款小型碎纸结构在加工适配阶段就针对薄纸进料的卡料隐患做了定向调整。刀辊组的啮合间隙没有沿用通用0.1mm的行业默认值，而是根据A4纸70g-80g的常规厚度，把齿侧间隙控制在0.08mm，既保证纸张进入时能被齿尖顺利咬合撕扯，又不会因为间隙过小导致两辊转动时出现齿面剐蹭，加工时刀辊的同轴度公差要求控制在0.02mm以内，避免辊体转动时出现径向跳动蹭到侧边的挡板。

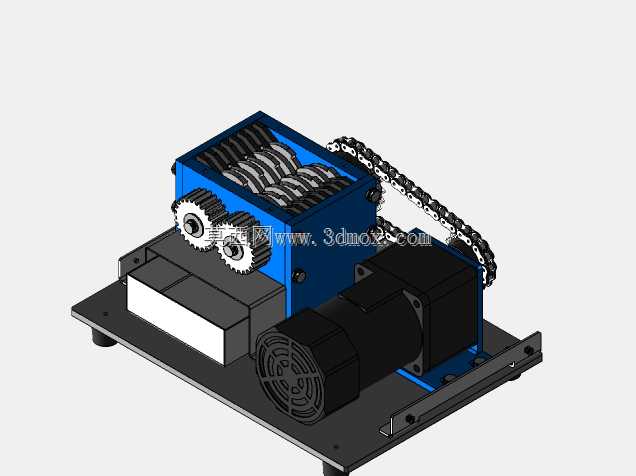

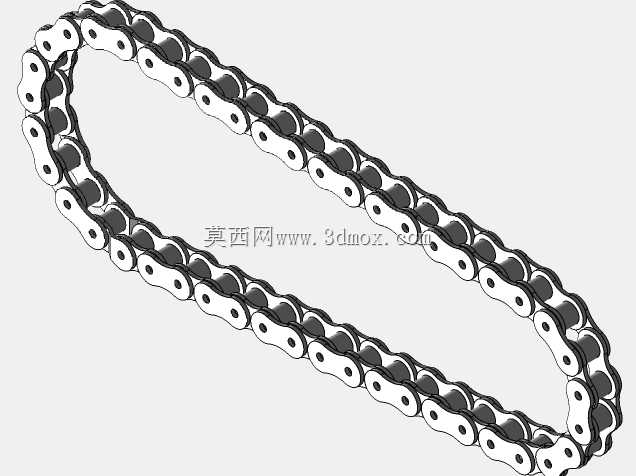

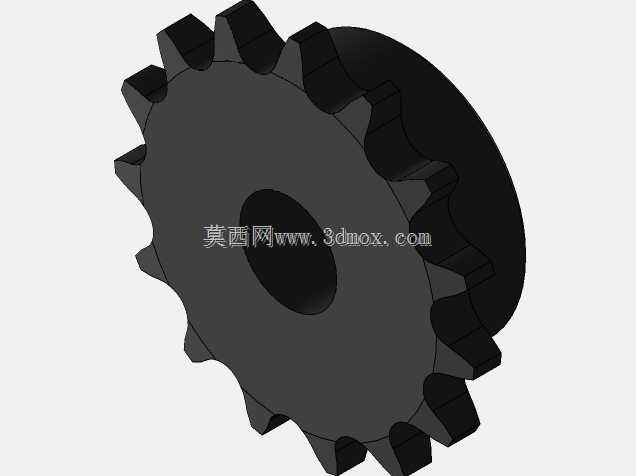

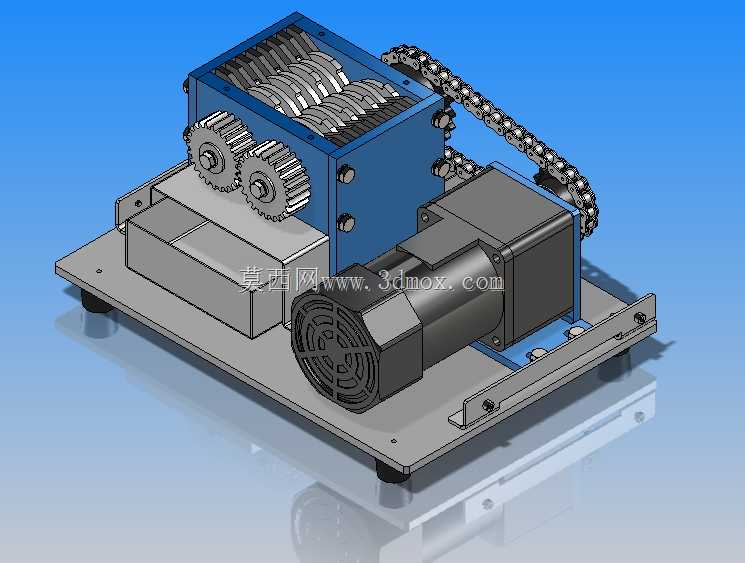

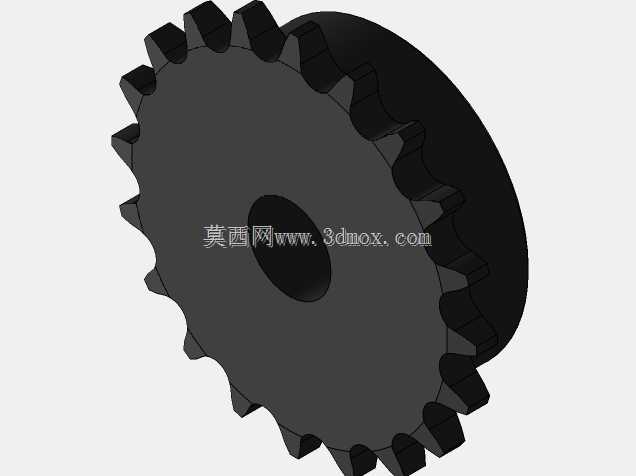

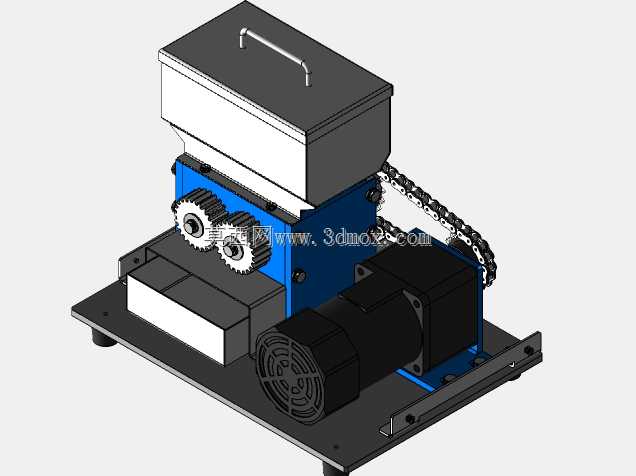

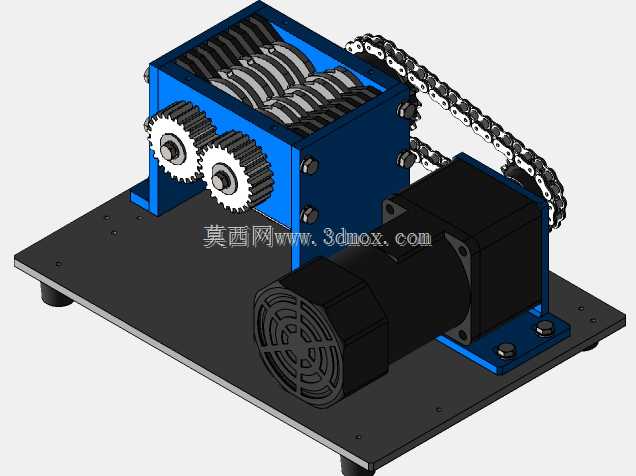

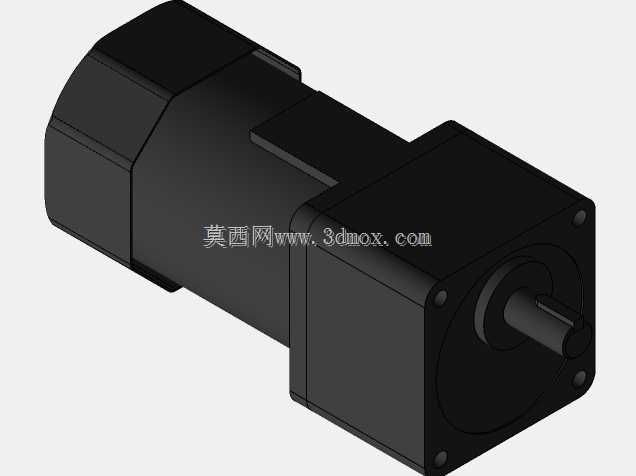

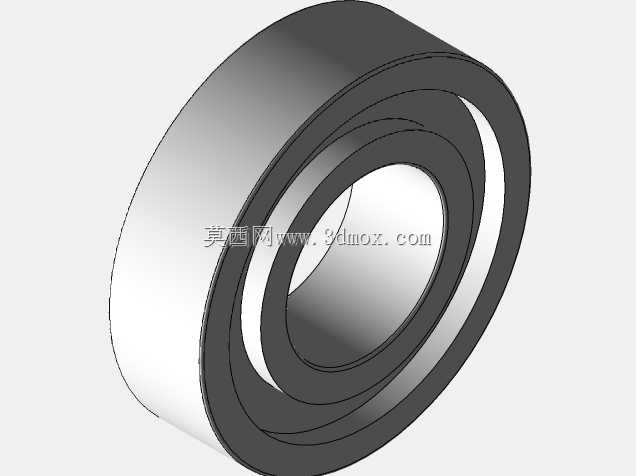

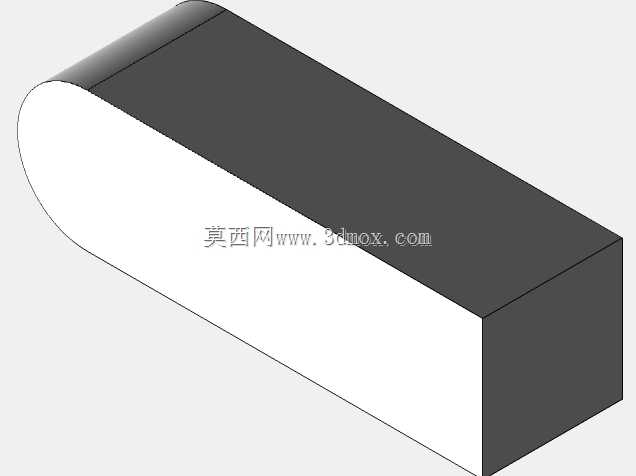

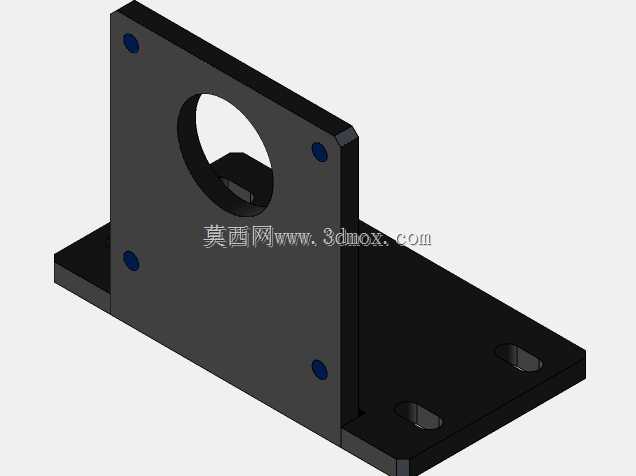

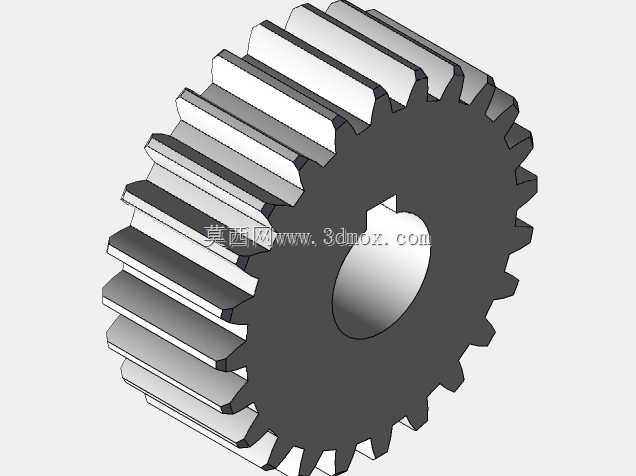

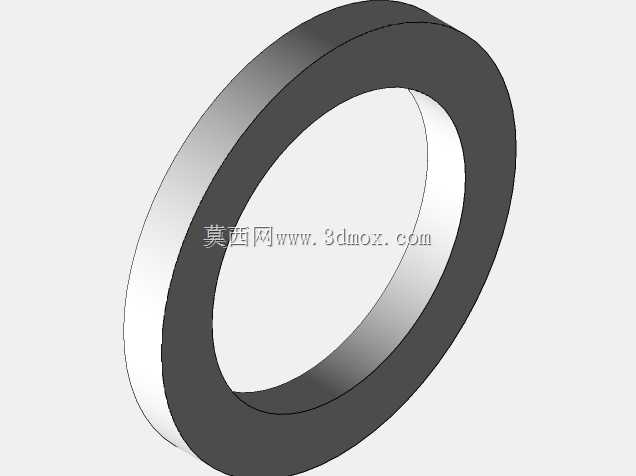

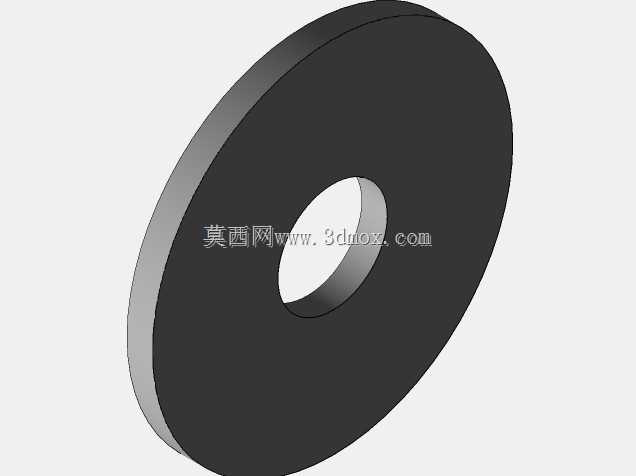

传动部分选用链条而非同步带，是考虑到碎纸瞬间刀辊会遇到突发负载，同步带在过载时容易跳齿丢转，链条的刚性传动能把减速电机输出的扭矩无损耗传递到主动辊，主动辊和从动辊之间用一对同模数的直齿轮啮合传动，齿轮的齿面做了0.05mm的硬化层处理，应对长期正反转切换带来的齿面冲击。电机和安装座之间垫了1mm厚的丁腈橡胶垫，抵消电机运转时的高频振动，避免机架上的紧固件因为长期振动出现松脱。

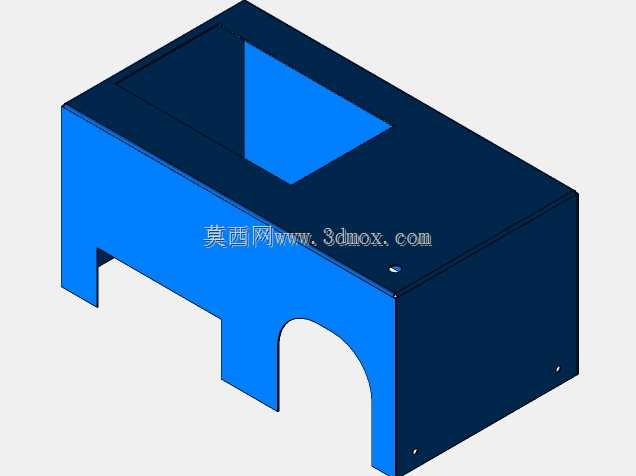

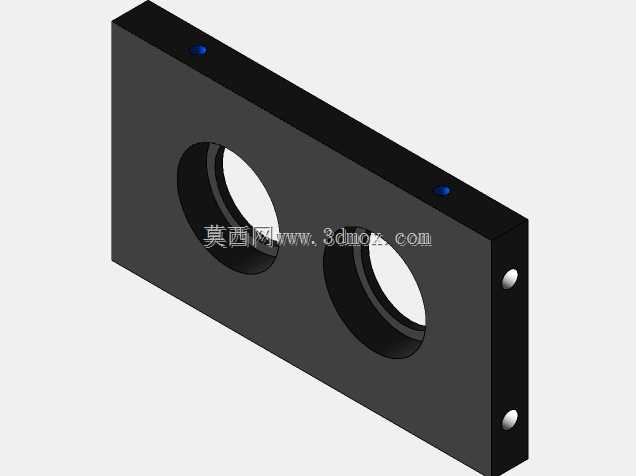

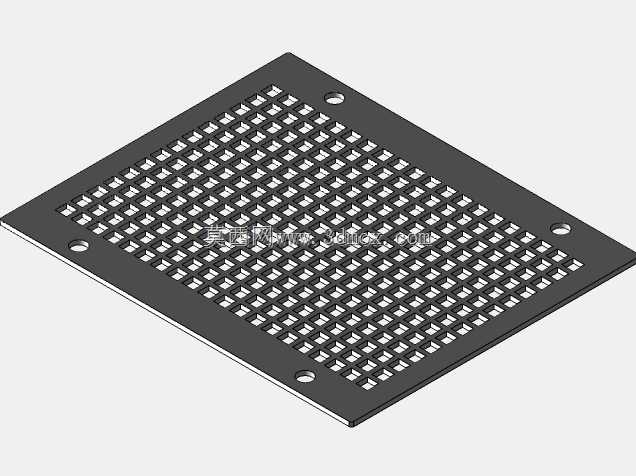

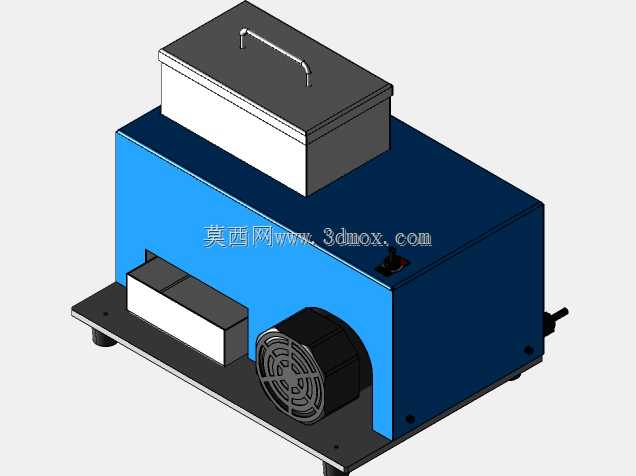

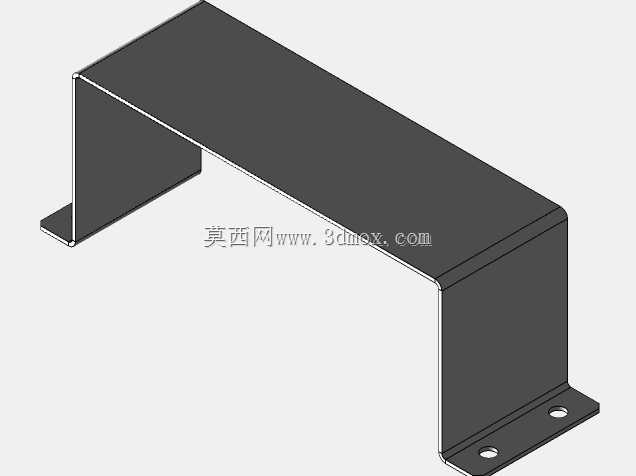

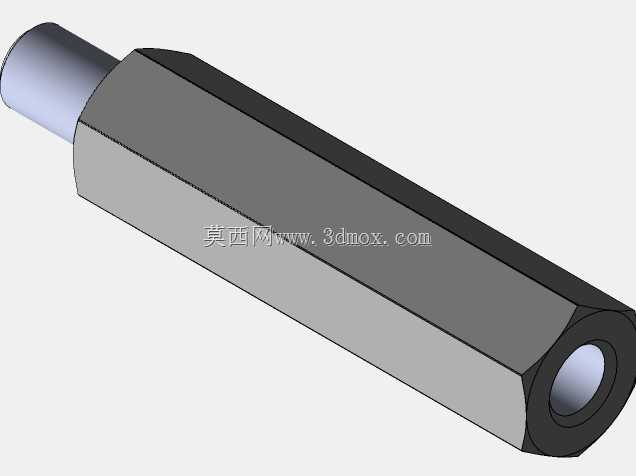

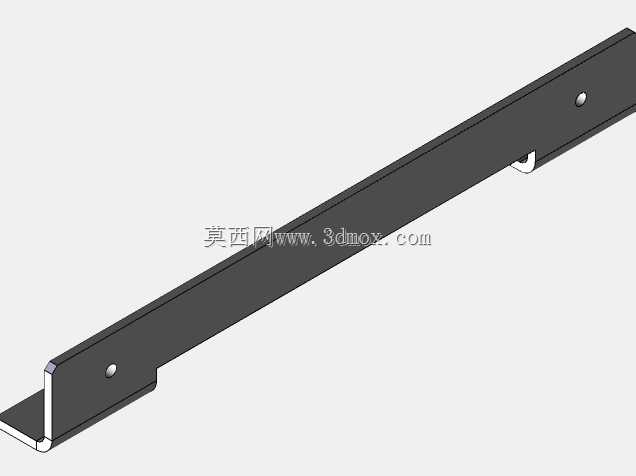

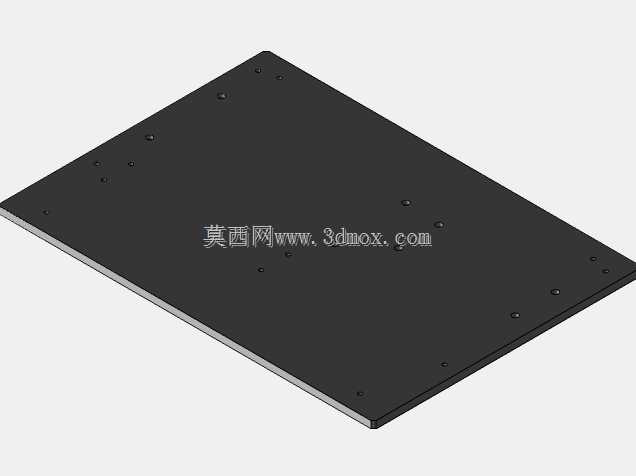

机架部分采用折弯钣金拼接而非焊接，所有拼接位都设计了定位止口，装配时不需要额外做校正就能保证各安装孔的同轴度，底板上的长圆孔预留了0.3mm的调整余量，安装链条时可以微调电机位置来控制链条张紧度，不需要额外加装张紧轮，减少了易损件数量。刀箱侧边的紧固螺丝选用内六角圆柱头螺钉，沉头孔的深度刚好和螺钉头厚度匹配，装配后螺钉头不会突出板面，避免纸张碎屑挂在凸起位置造成堆积。

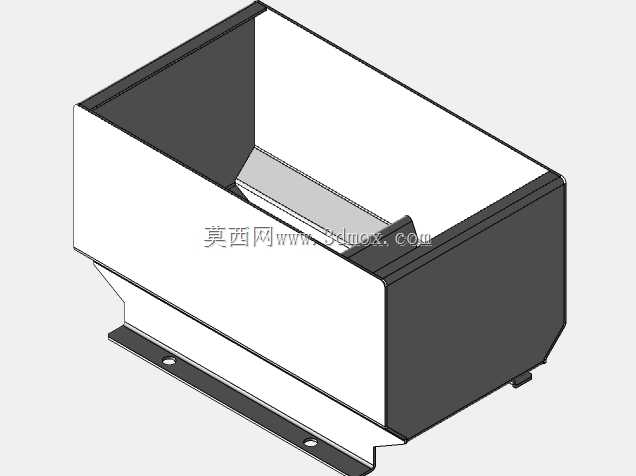

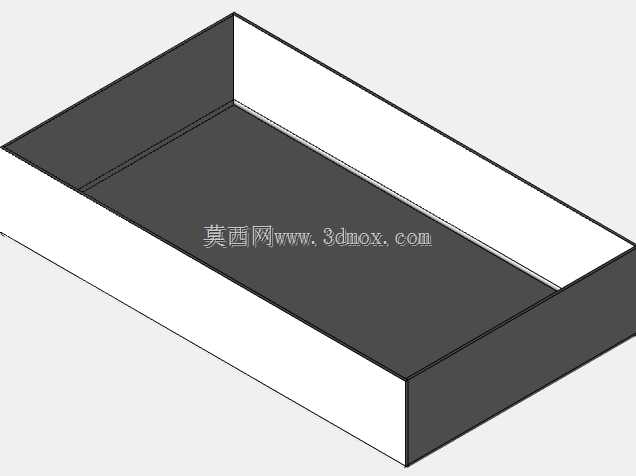

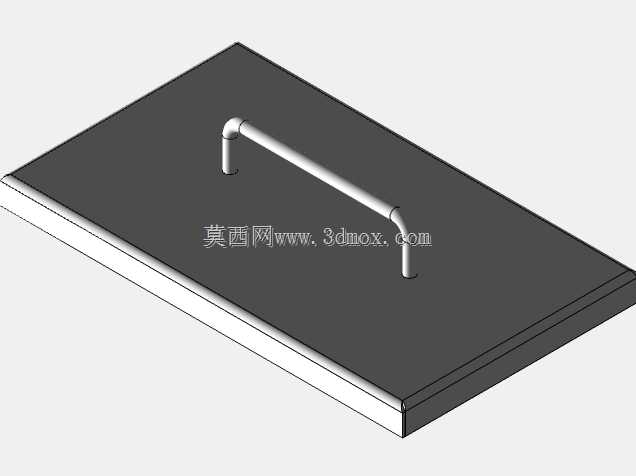

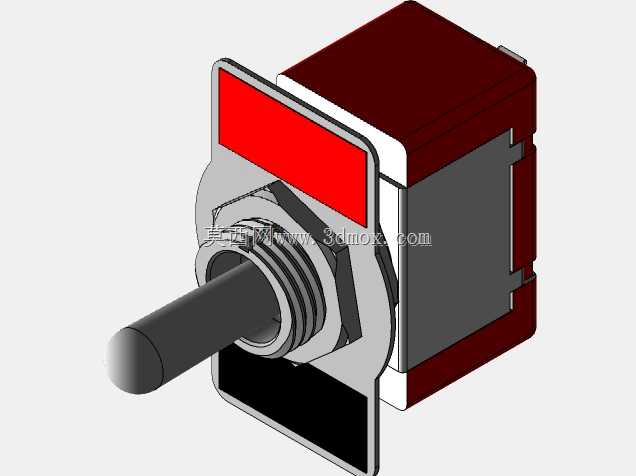

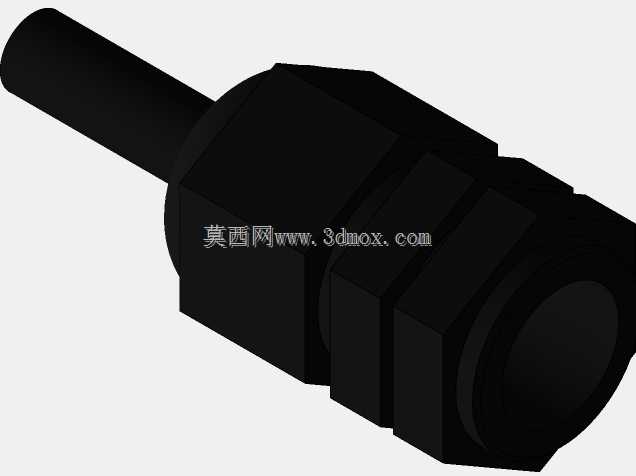

接纸抽屉的滑轨间隙控制在0.15mm，抽拉时不会出现晃动感，抽屉前端的挡边高度比刀箱下出口高15mm，碎纸下落时不会从缝隙飘出到设备外部。底部的四个减震脚杯选用橡胶材质，高度可以微调，即使放置的桌面不平整也能把设备调至水平，避免辊体倾斜导致单侧负载过大。整个结构没有采用复杂的曲面造型，所有外露边角都做了R2的圆角处理，既避免加工时出现锐边割手的问题，也让钣金折弯工序更容易实现，不需要额外做打磨抛光处理就能达到安全使用的要求。
