工业用无动力滚筒输送机架体结构设计

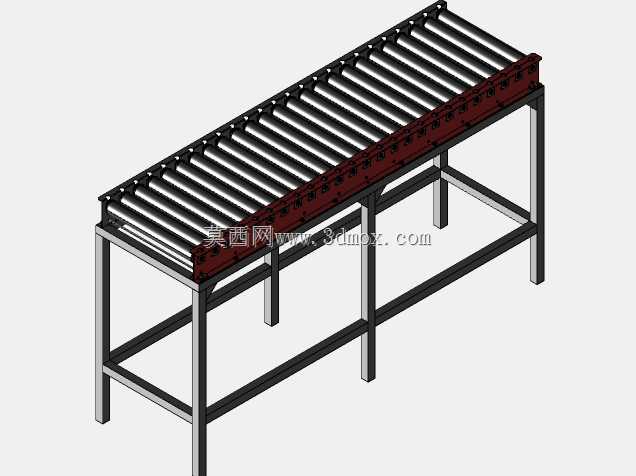

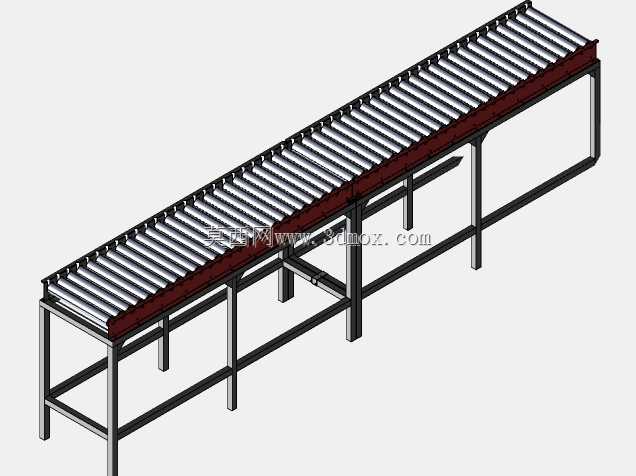

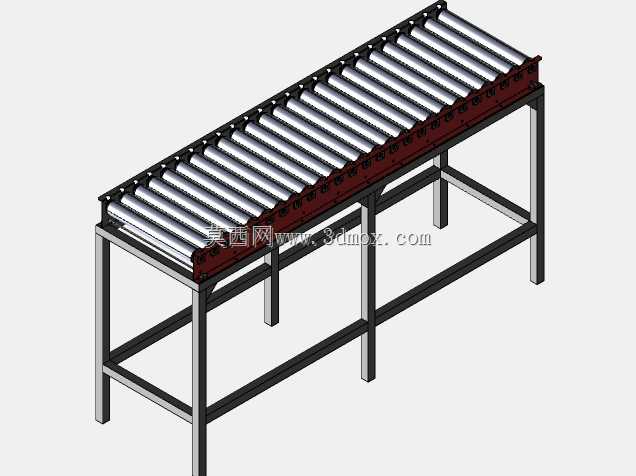

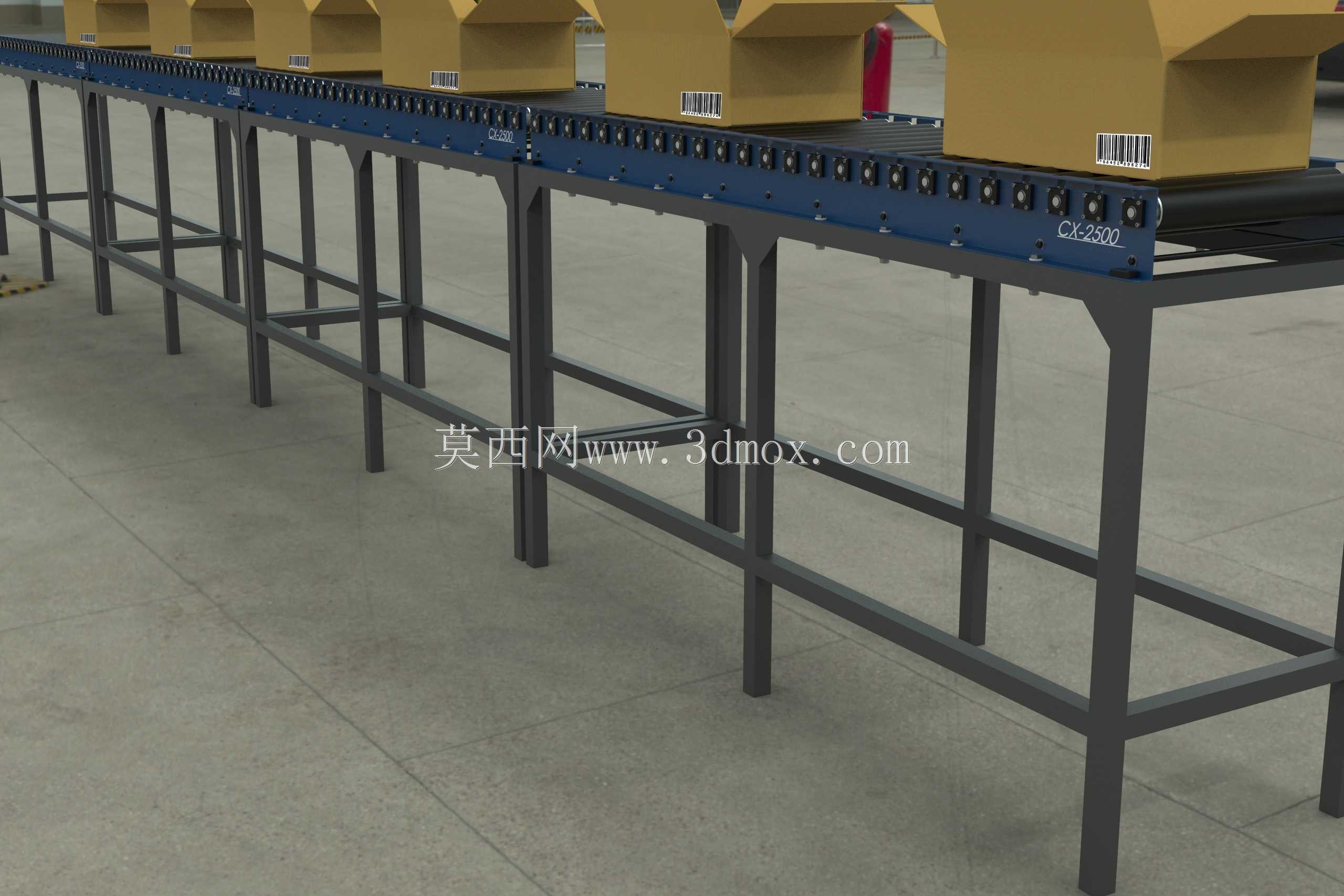

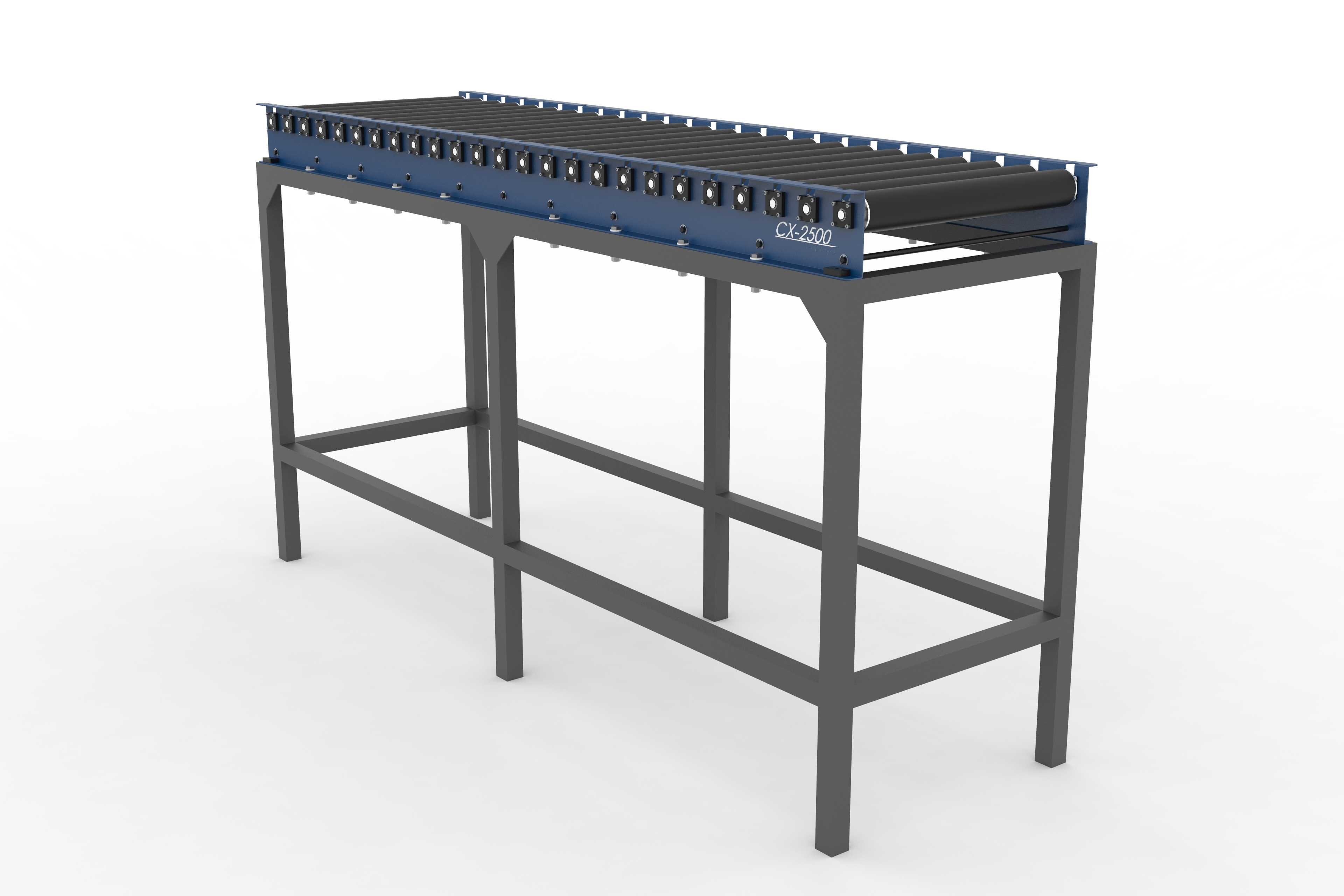

车间现场的无动力输送线常出现架体开焊、滚筒卡滞、支腿受力不均的问题，根源在初始设计阶段没有匹配实际承载的受力分布，这款无动力滚筒输送机的结构设计恰好针对这类现场痛点做了针对性调整。架体采用方管焊接框架，没有采用常见的整板折弯侧梁，而是用两根纵向主方管搭配横向连接撑，侧梁上的滚筒安装孔采用统一定位基准加工，避免逐孔配做带来的同轴度偏差，滚筒安装后轴线平行度误差控制在极小范围，推送工件时不会出现跑偏卡料的情况。支腿部分没有做等距排布，而是对应滚筒承载的集中受力点调整了支腿位置，靠近两端的支腿向内偏移一定距离，抵消工件放置时端部的下挠变形，支腿底部预留了调节脚安装位，不用额外焊接垫板就能适配地面不平整的安装场景，省去现场二次整改的工序。侧梁上的滚筒安装座采用嵌入式设计，不是直接把滚筒轴焊在侧梁上，每个安装位都预留了微小的间隙余量，既方便滚筒磨损后快速更换，又能抵消焊接变形带来的轴位偏移，不用在总装时反复修磨装配面。下层的横向撑杆没有布置在同一水平面，而是错开滚筒的落料间隙位置，避免输送小件时物料卡进撑杆和滚筒的缝隙里，同时撑杆的截面尺寸经过受力校核，在架体承受偏载时不会出现侧向扭转变形。滚筒表面没有做多余的防滑包覆，针对常规的箱式工件输送场景，裸露的钢制滚筒摩擦力足够，后期维护时不用更换磨损的包覆层，侧梁端部的挡板做了圆弧过渡，没有尖锐的焊瘤棱角，避免操作人员剐蹭受伤。整个架体的焊接位置都做了内应力释放的工艺考量，长焊缝采用分段断续焊，减少焊接热变形带来的架体扭曲，总装后不用额外做校形工序就能直接投入使用，适配车间内工序间的工件周转、包装线的物料输送等多种场景，长期重载使用也不会出现架体下沉、滚筒运转不畅的问题。
