链传动辊道输送设备结构设计

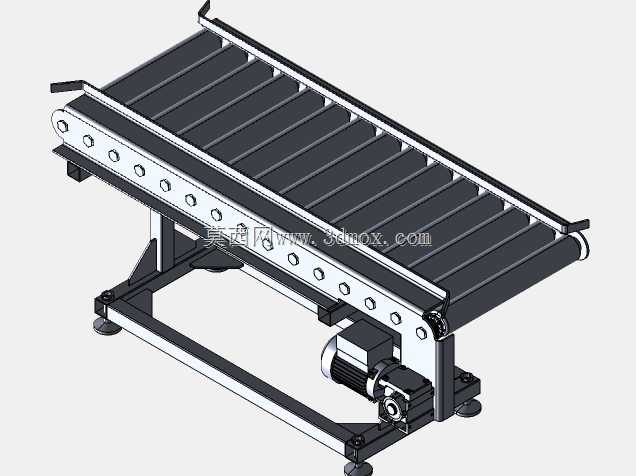

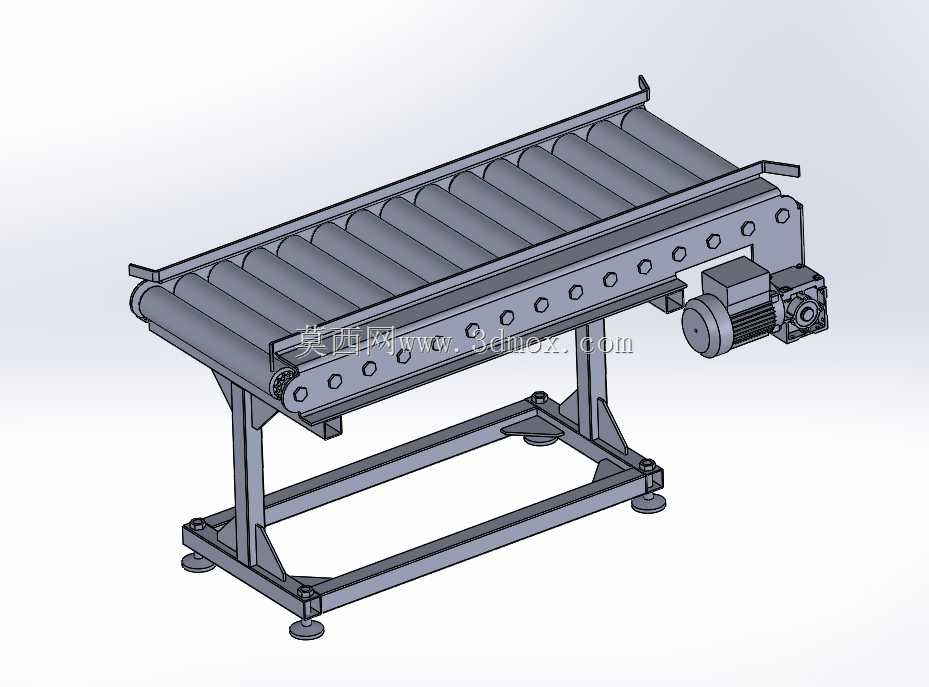

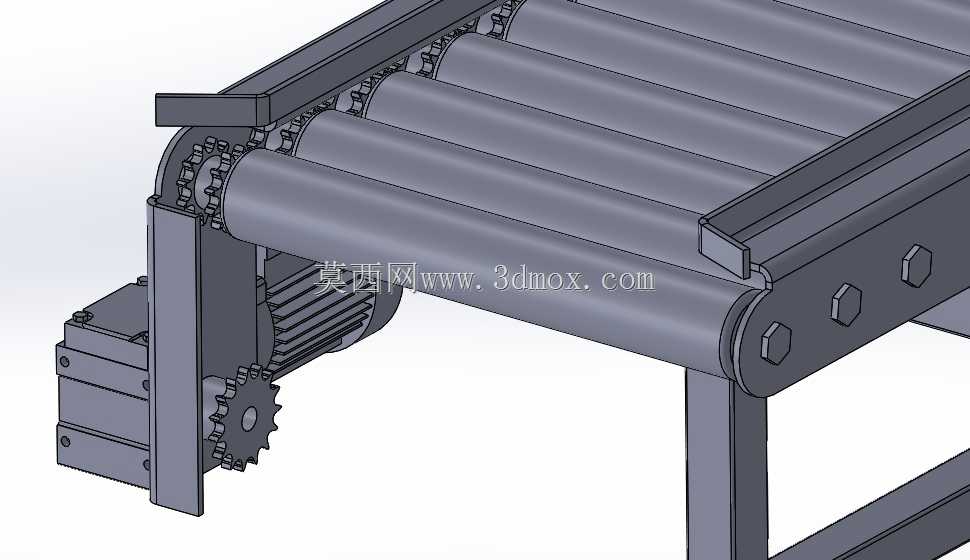

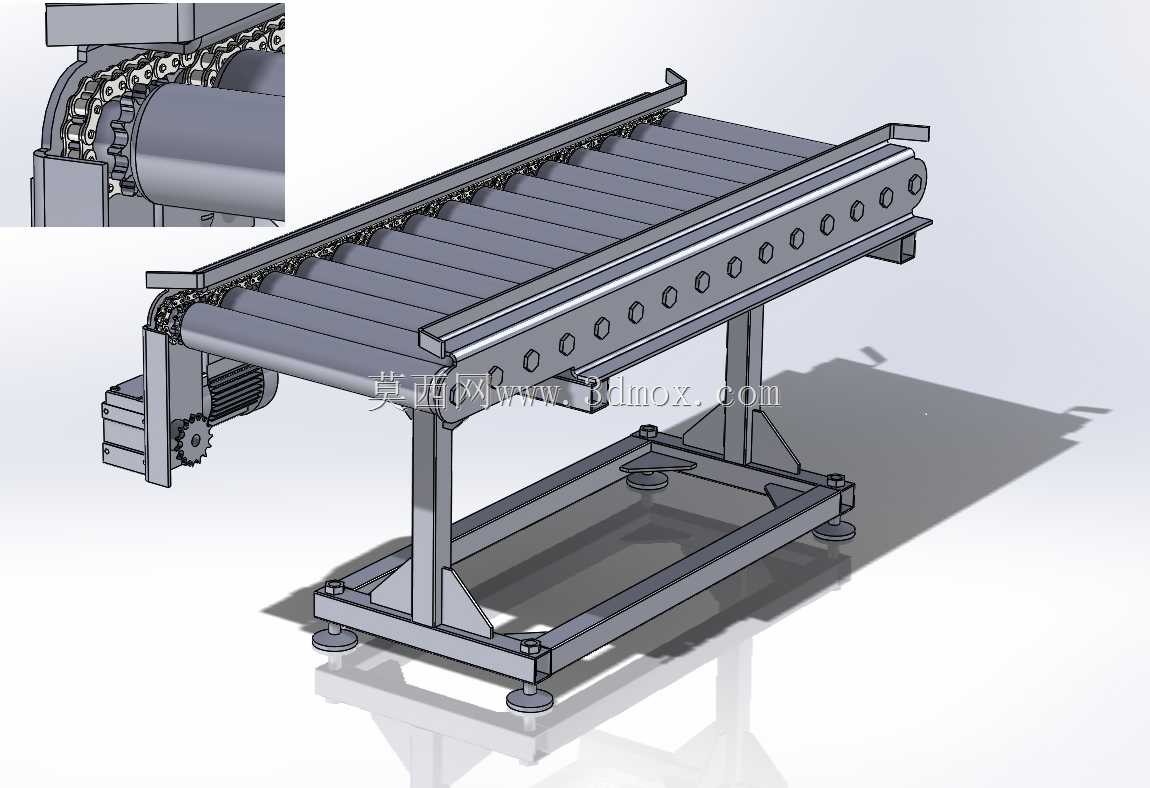

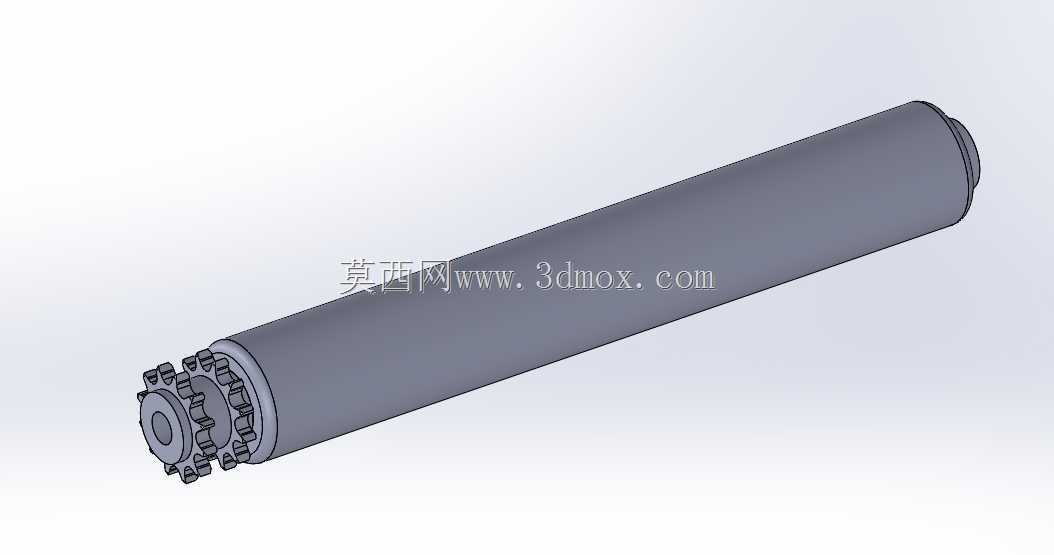

车间里常规辊道输送机常遇到链条跳齿、辊子偏磨的问题，根源多在机架与传动副的配合公差没卡准，这款链传动辊道的结构设计刚好对准这些现场痛点做了针对性调整。机架侧边的等距冲孔不是随意排布，每一个孔位的同轴度公差控制在0.02mm以内，既保证辊子安装后轴线平行度达标，避免物料输送时跑偏，也给后期维护更换辊子留足了互换空间，不用反复锉修孔位。驱动端的链轮张紧结构没有采用常见的外置张紧轮，而是把电机安装座做成了可滑移的腰型孔结构，张紧调节时直接微调电机位置就能控制链条松紧，省去了额外张紧部件的采购成本，也减少了传动链路里的故障点，毕竟多一个转动副就多一处卡滞、磨损的可能。支腿底部的可调脚杯搭配斜向加强筋，不是为了视觉上的规整，是考虑到车间地面难免有高低差，脚杯能快速调平机架，斜筋则抵消满负载输送时机架产生的侧向扭力，避免长期运行后支腿开焊变形。辊子两端的轴承座嵌入机架侧板的沉槽里，不是简单的通孔穿装，沉槽的深度刚好卡住轴承外圈，运行时轴承不会随辊子窜动，也能阻挡车间里的粉尘、切削液溅入轴承内部，延长润滑周期。链条与辊子端链轮的啮合位置特意做了下沉设计，链条运行时刚好卡在辊道侧边的护板下方，既避免操作人员误触转动的链条造成安全隐患，也防止输送的小件物料卡进链轮齿槽里卡停设备。底部的框架横梁没有用整根厚钢板，而是采用矩形管拼焊，在保证整体刚性的前提下减轻了设备自重，叉车转场移位时不用额外动用吊装设备，也降低了楼面安装的承重要求。每一处结构的取舍都对准现场使用的实际问题，没有多余的装饰性设计，所有棱角处都做了小圆角过渡，避免搬运安装时划伤操作人员，焊接位置都预留了打磨余量，焊后打磨平整不会残留焊渣毛刺，完全适配生产车间的长期连续运行需求。
