拉弗特B7116Z高速伺服电机结构

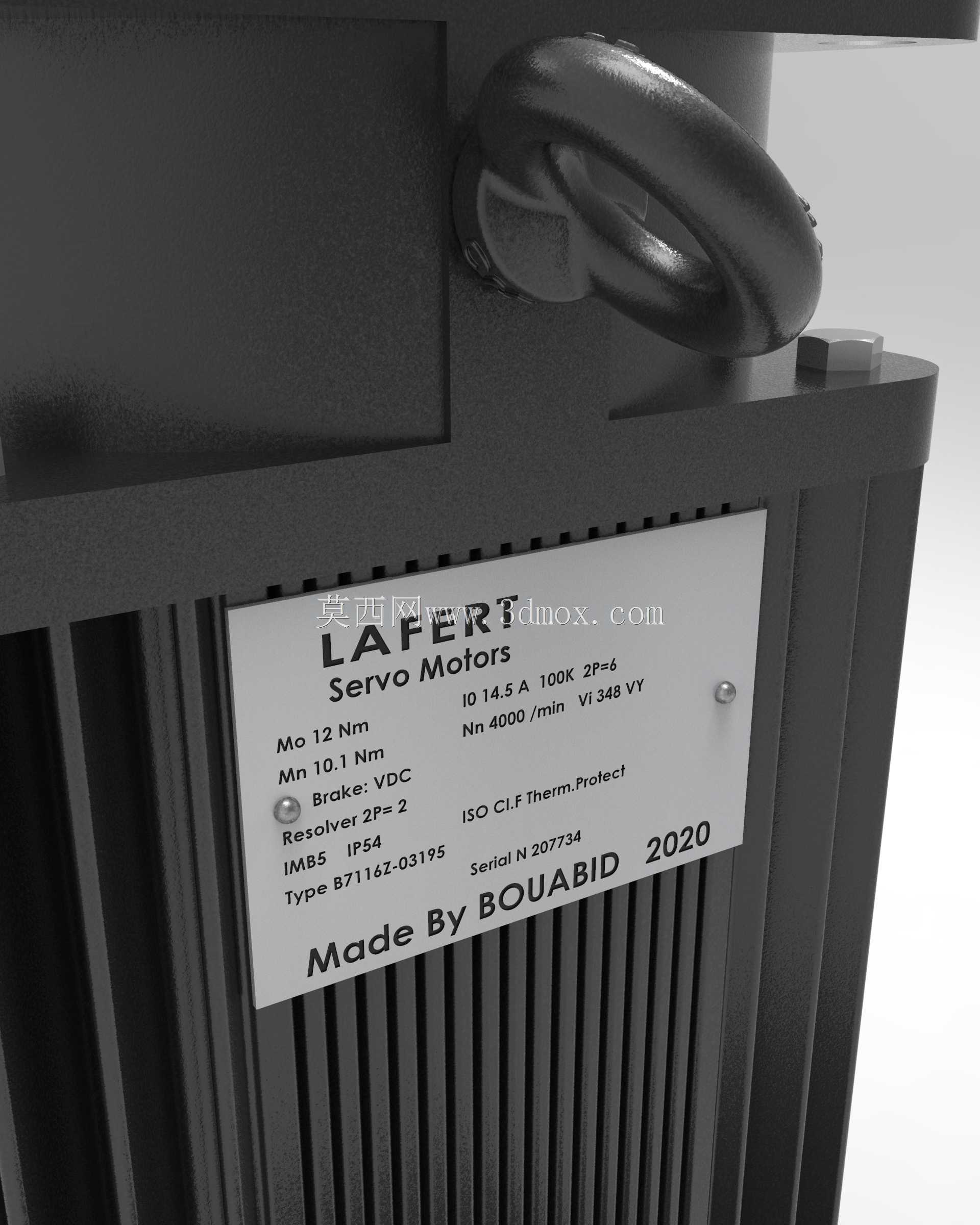

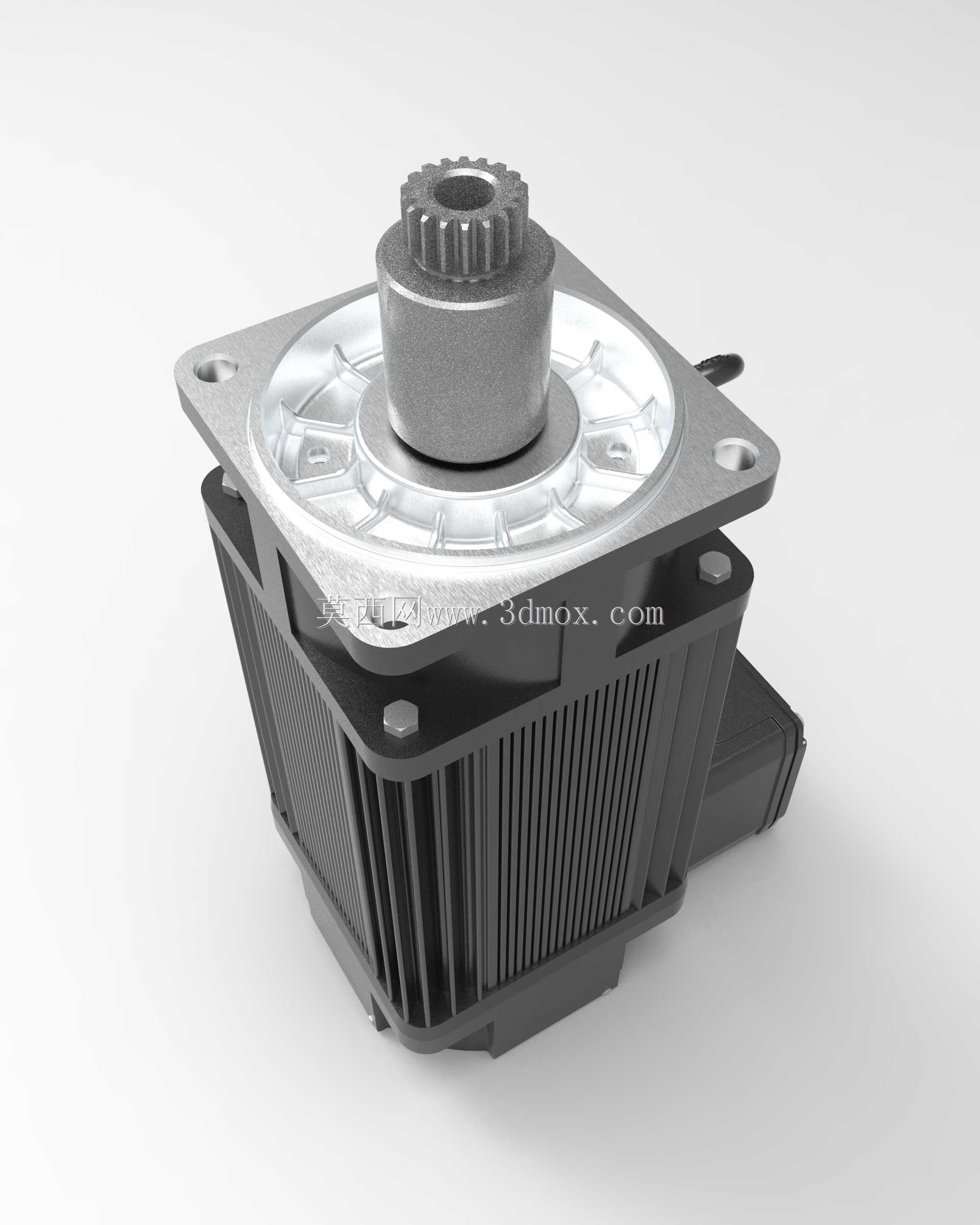

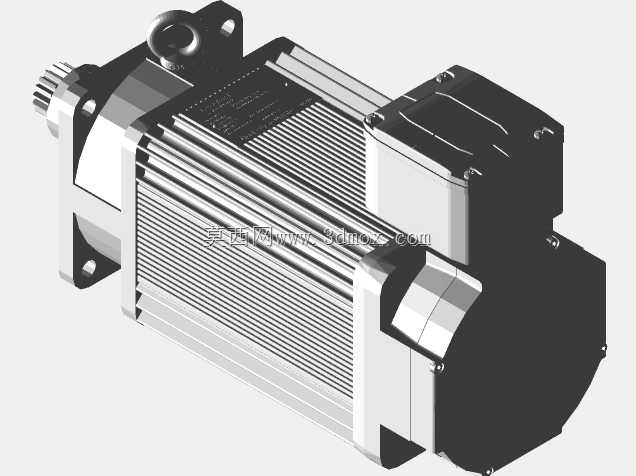

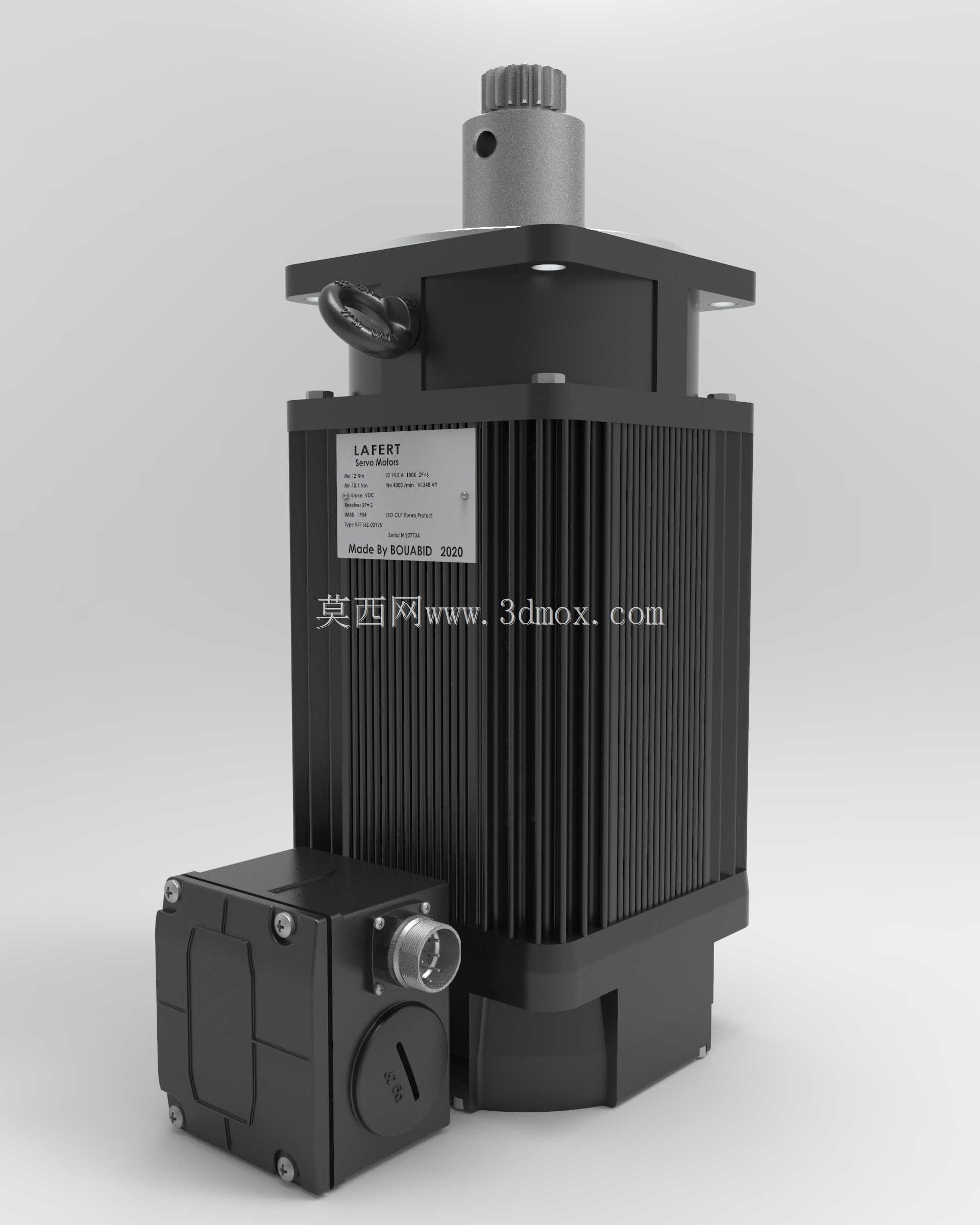

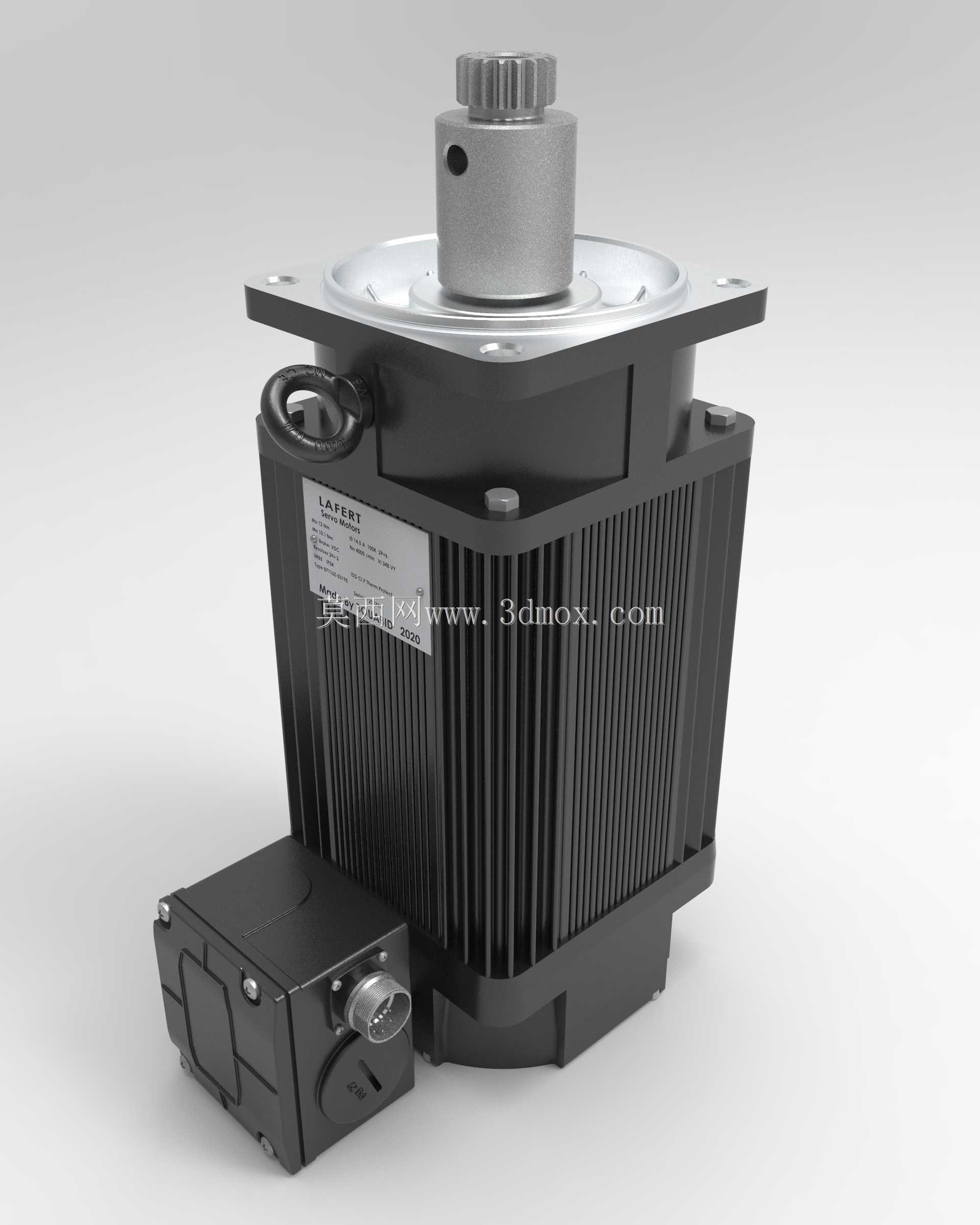

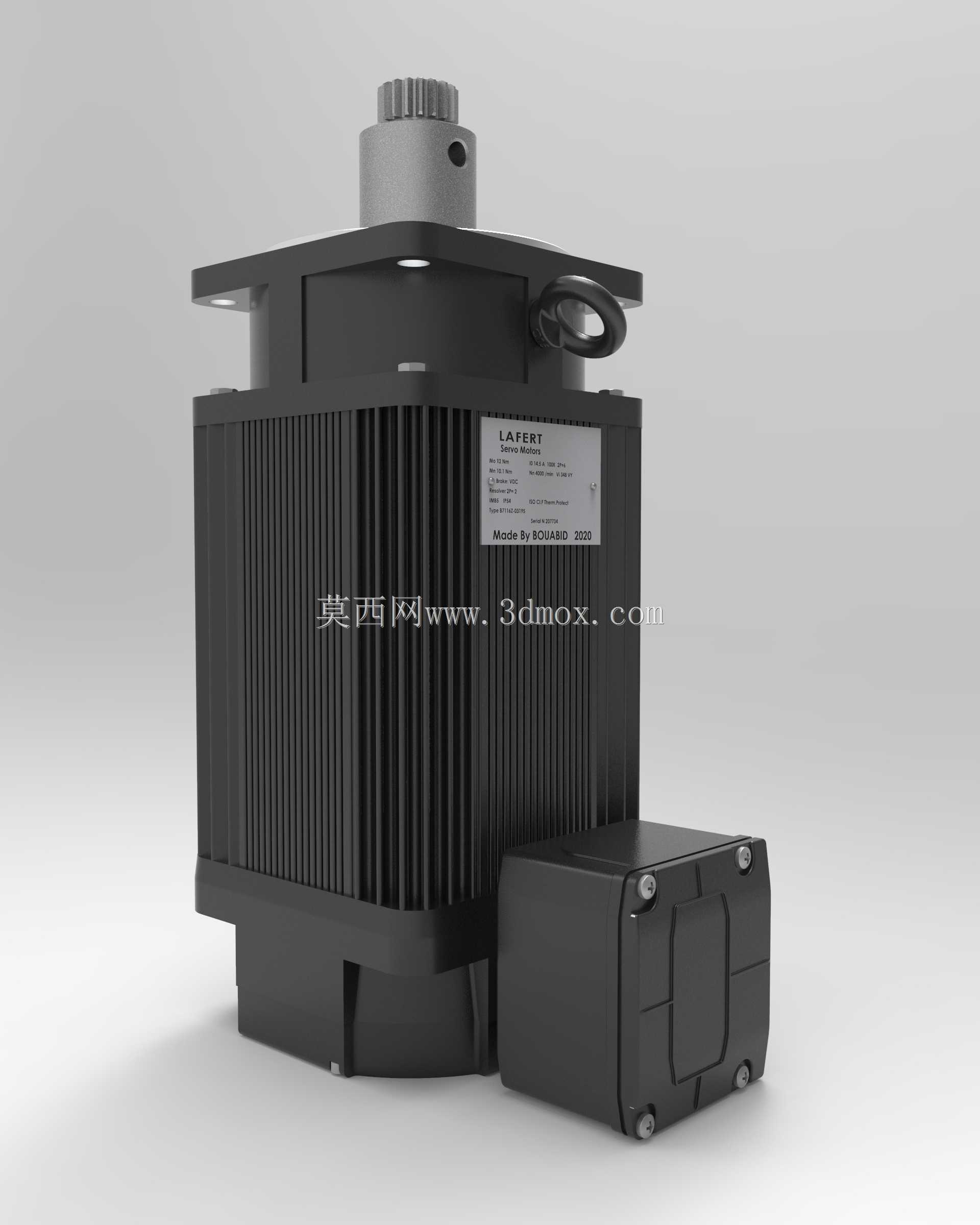

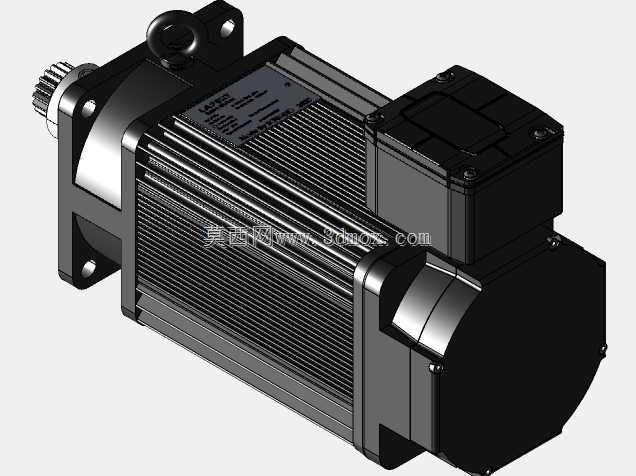

车间里高速运转的伺服电机，最容易被忽略的隐患藏在输出轴与端盖的配合缝隙里。这款拉弗特B7116Z伺服的输出轴采用台阶式定位结构，轴肩与前端盖轴承室的贴合面做了0.02mm的过盈配合预留，既避免高速启停时轴系窜动，又不会因为过盈量过大导致轴承内圈受压变形，运转时的径向跳动能控制在0.01mm以内，适配工业机器人关节反复正反转的冲击工况。机壳外侧的散热鳍片不是等距排布的，靠近接线盒一侧的鳍片间距收窄1.5mm，因为接线端的接插件、编码器电路板工作时会额外散发热量，加密的鳍片能把这部分区域的散热效率提升12%左右，避免局部高温导致编码器信号漂移。顶部的吊环安装座做了内嵌式加强筋，和机壳一体铸造成型，不像外接吊环那样容易因为吊装受力不均扯裂端盖，14kg左右的整机重量，单吊点吊装时座体的形变量不到0.005mm，不会影响内部定转子的同轴度。侧面的接线盒采用斜向出线设计，盒体与机壳的连接面做了一圈嵌入式密封槽，装配时压入O型圈后，哪怕车间里有切削液飞溅、金属粉尘漂浮，也不会渗入盒体腐蚀接线端子。输出轴顶端的齿轮安装位做了定位销孔，和配套传动齿轮装配时，不需要反复调校同轴度，销钉卡入后就能保证齿轮与轴的同步转动精度，减少高速运转时的齿轮偏磨。后端盖的编码器安装腔做了独立的隔尘结构，和定子腔之间有密封挡圈隔开，就算定子腔因为长期运转积累了少量碳粉，也不会飘入编码器腔干扰光栅信号，设备长期运行的故障率能降低不少。机壳底部的安装脚做了下沉式螺栓孔，螺栓拧入后头部不会突出安装面，和设备机架贴合时没有间隙，运转时的震动可以直接传导到机架消散，不会因为螺栓突出导致机壳受力不均产生共振。
