带减速齿轮组的舵机伺服结构

项目分类:伺服电机 发布时间:2021-03-21 ID:124653
  • 带减速齿轮组的舵机伺服结构
  • 带减速齿轮组的舵机伺服结构

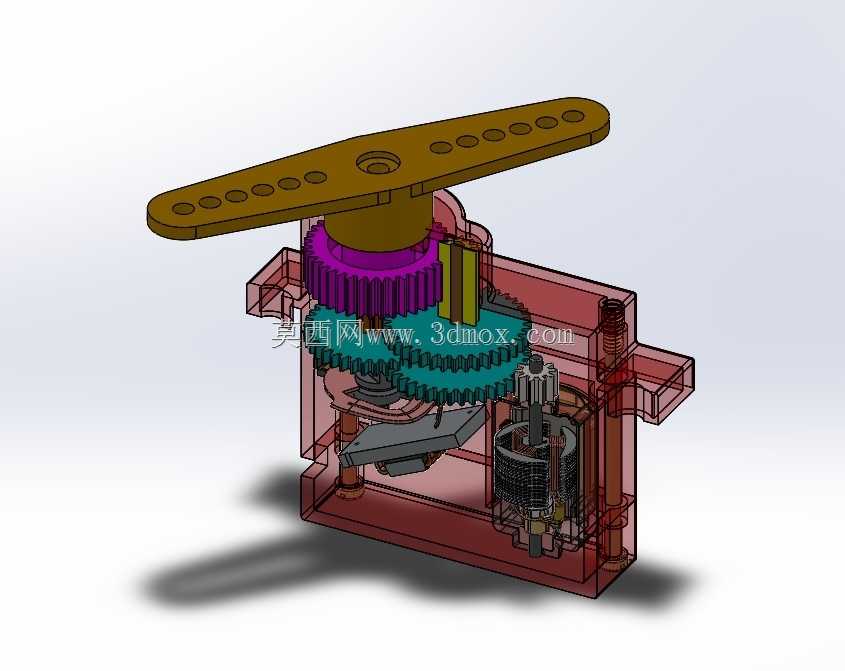

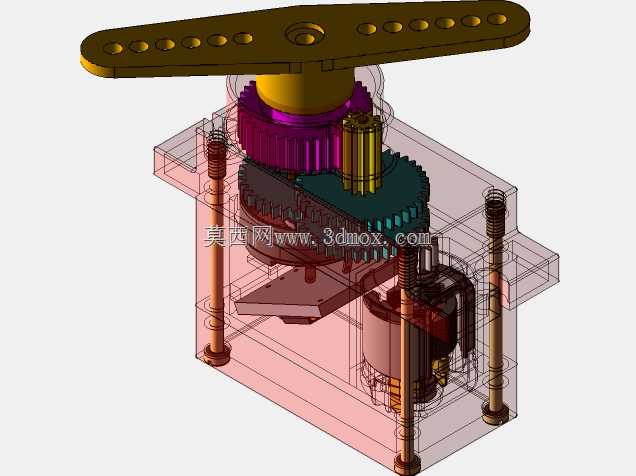

小型舵机内部的齿轮啮合间隙一直是批量装配里最容易出问题的环节,过紧会导致空载电流飙升、低温环境下卡滞,过松又会出现回程间隙过大,定位精度完全达不到标称参数。这套结构里各级齿轮的齿厚公差都做了针对性的匹配,紫色的一级减速尼龙齿和下方的二级金属齿之间预留了0.02mm的侧隙,既抵消了注塑件的收缩变形量,也能在输出轴承受径向冲击时,给齿面留出微小的形变让位空间,避免断齿。

输出端的棕色摇臂做了等距排布的安装孔,不同孔位对应不同的输出力矩和转动行程,摇臂和输出轴的配合位采用D型截面设计,完全消除了周向转动的旷量,不需要额外打销钉就能传递大扭矩,装配时直接压入即可,省去了涂胶固化的等待时间。外壳做了半透明的可视化处理,不是单纯为了展示效果,实际量产时这种半透明PC材质可以在不拆机的情况下直接观察内部齿轮的磨损情况,售后排查故障时不用完全拆解壳体,大幅降低维修成本。

内部的电位器和电机的排布特意错开了齿轮组的投影区域,齿轮转动时带起的润滑脂不会直接甩到电位器碳膜上,避免长期使用后碳膜接触不良导致的角度漂移。壳体上的安装凸耳做了加厚处理,凸耳内的铜嵌件在注塑时就预先埋入,比后期自攻螺丝固定的强度高出三倍以上,频繁拆装也不会出现滑牙问题。各级齿轮的支撑轴都采用两端固定的方式,不会因为单侧受力出现轴倾斜,导致齿轮偏磨。你能看到齿轮的齿顶都做了微小的倒角,装配时不用刻意对齐齿位,顺着导向就能自然滑入啮合位置,产线装配效率能提升近四成。润滑脂的填充槽特意开在齿轮啮合处的下方,多余的油脂会直接回流到槽内,不会顺着输出轴的缝隙渗漏到外壳外部,长期使用也不会出现油污污染周边设备的情况。
