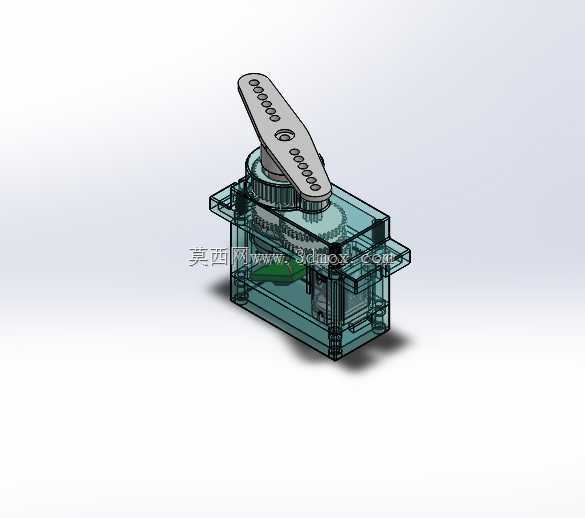

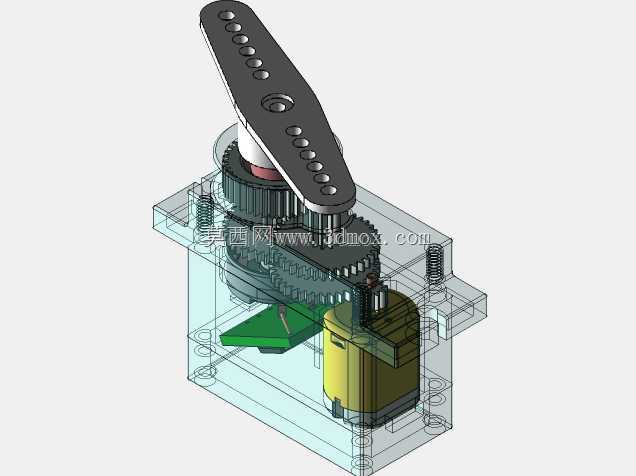

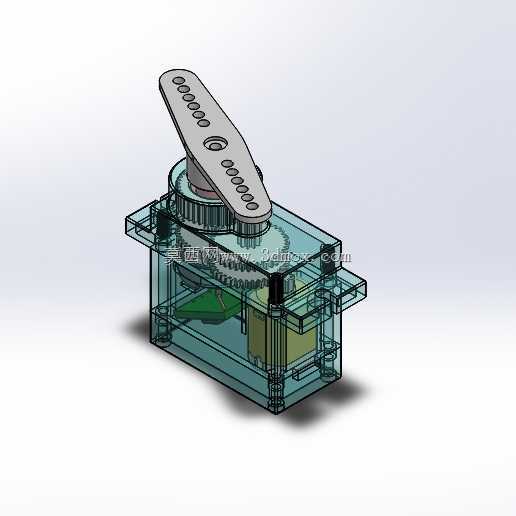

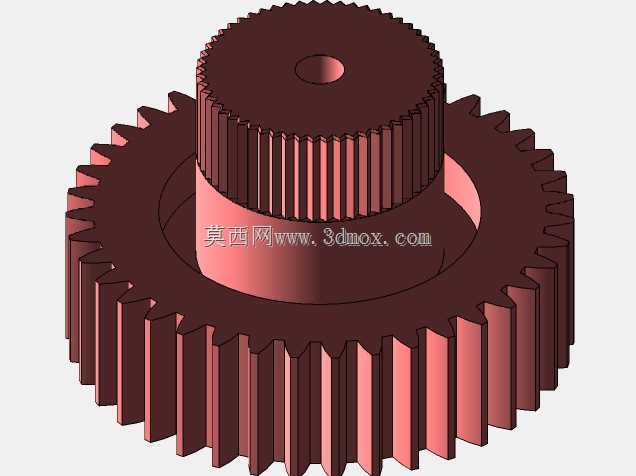

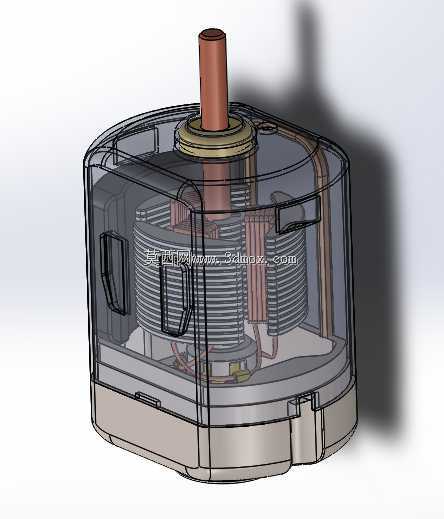

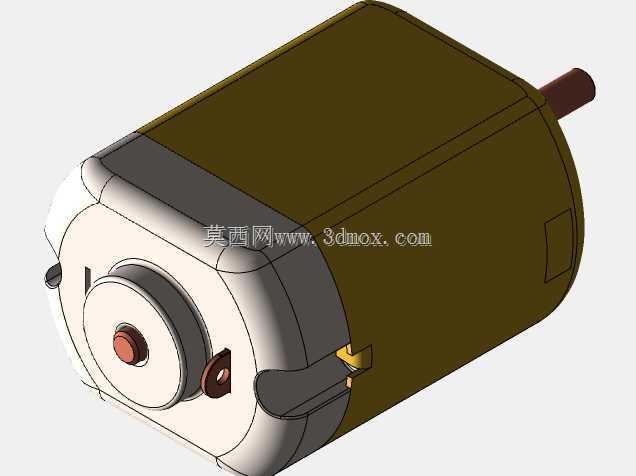

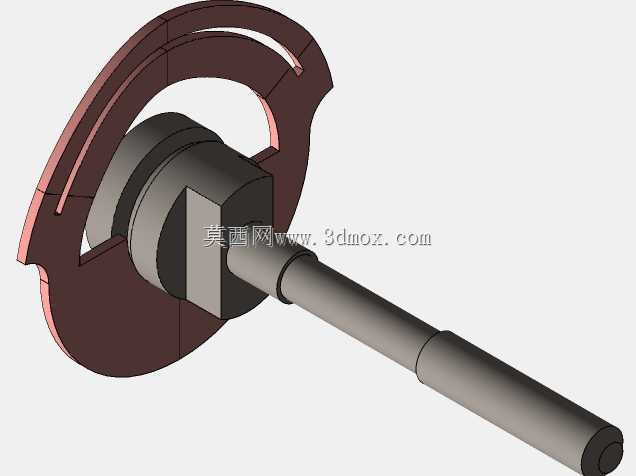

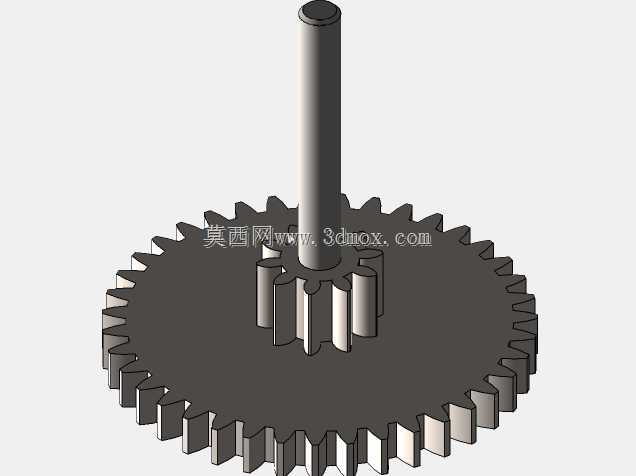

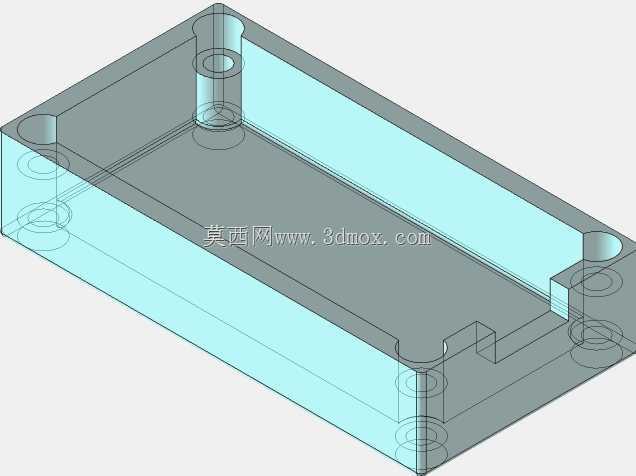

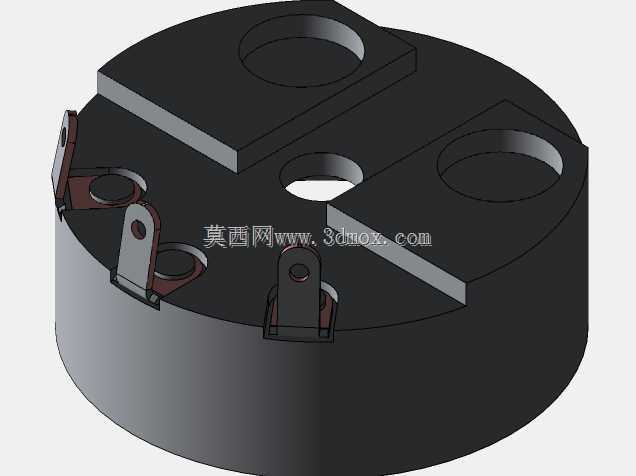

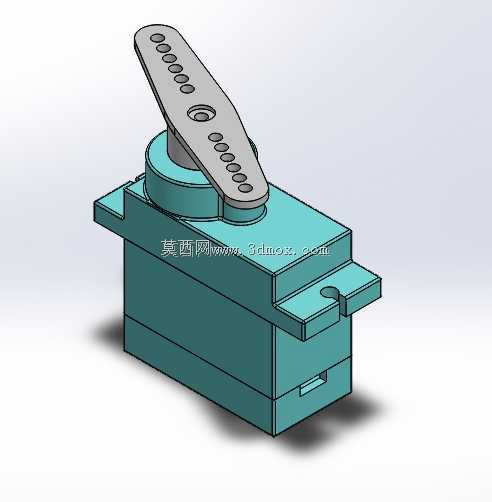

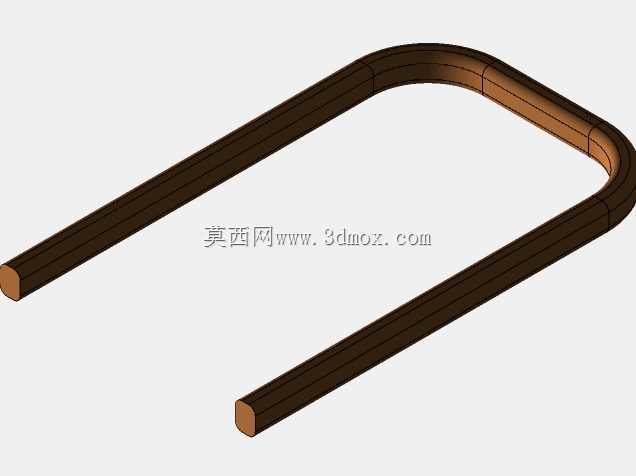

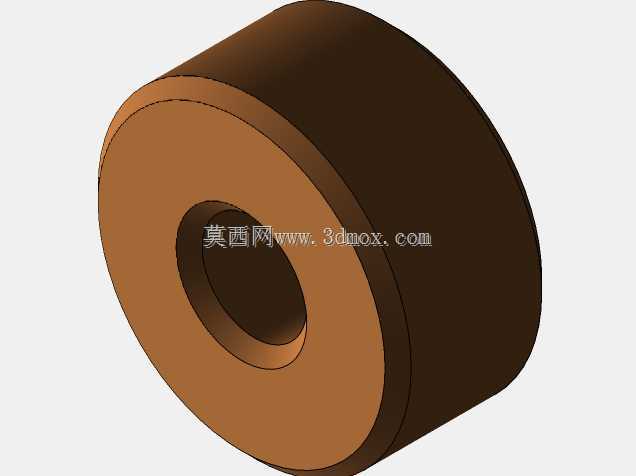

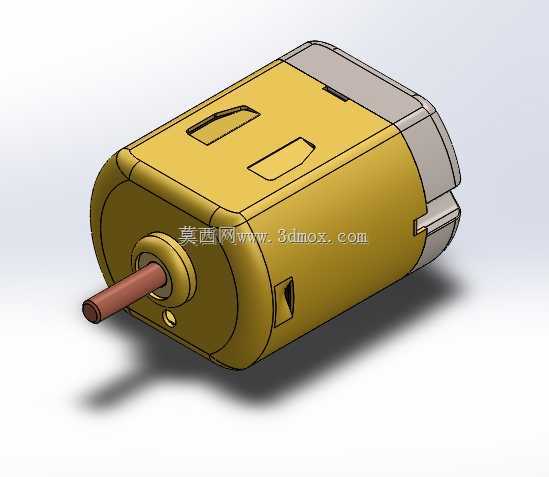

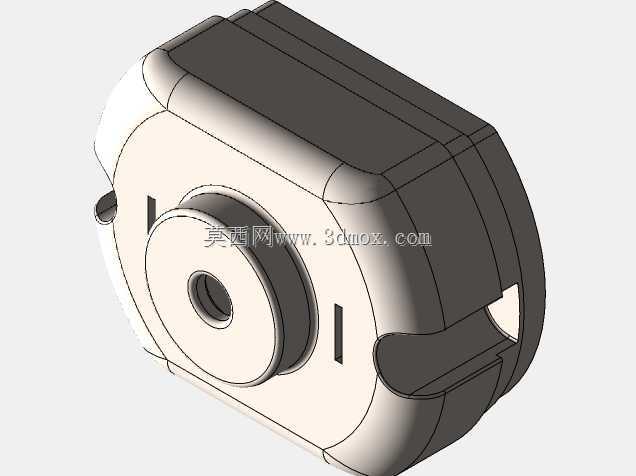

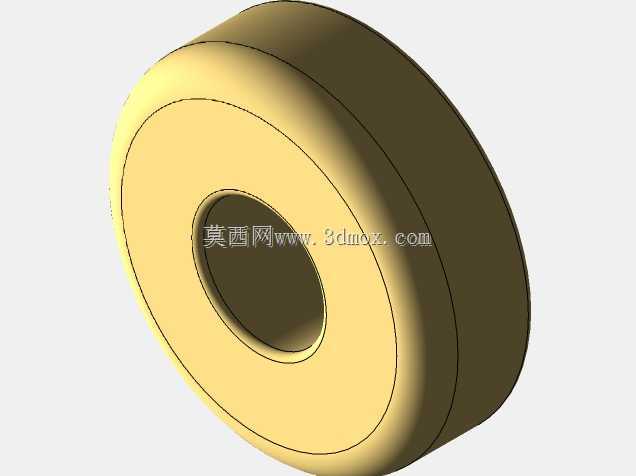

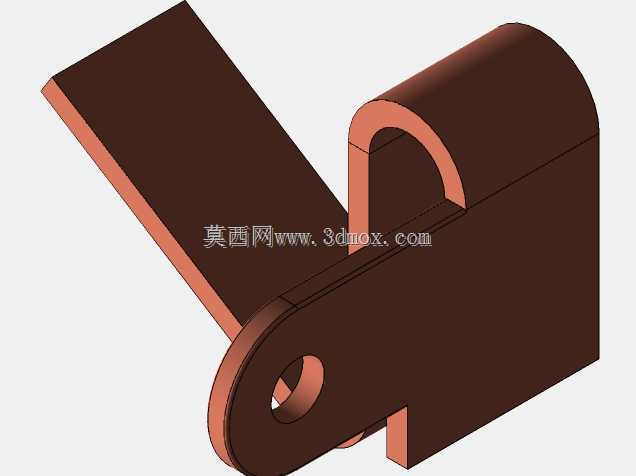

透明外壳带摆臂舵机内部结构展示

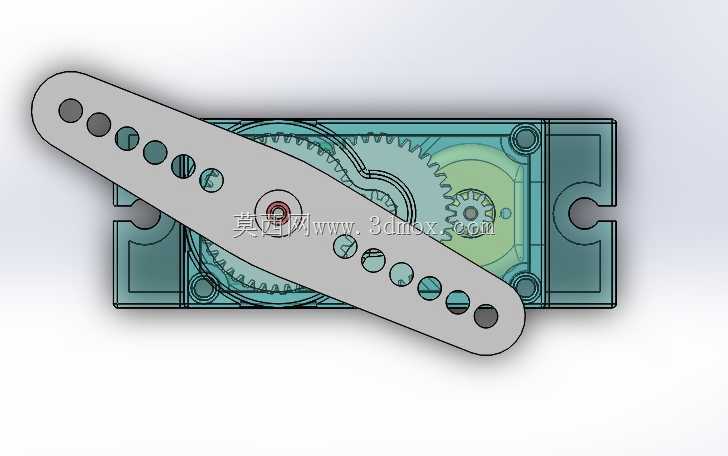

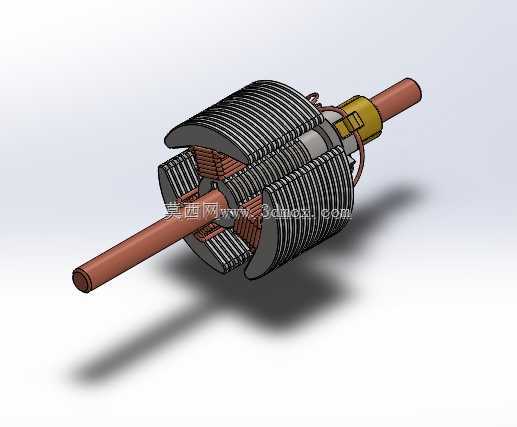

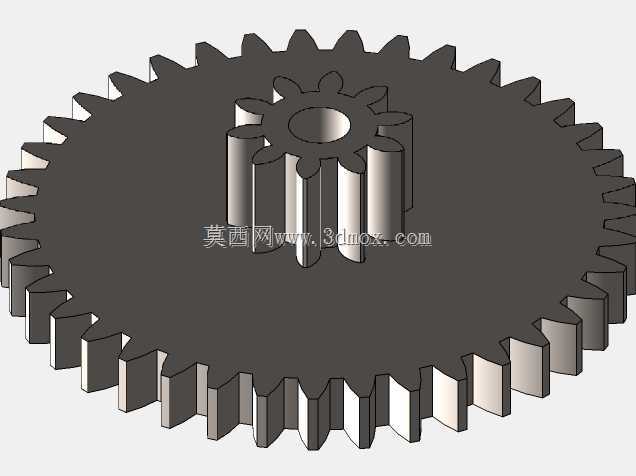

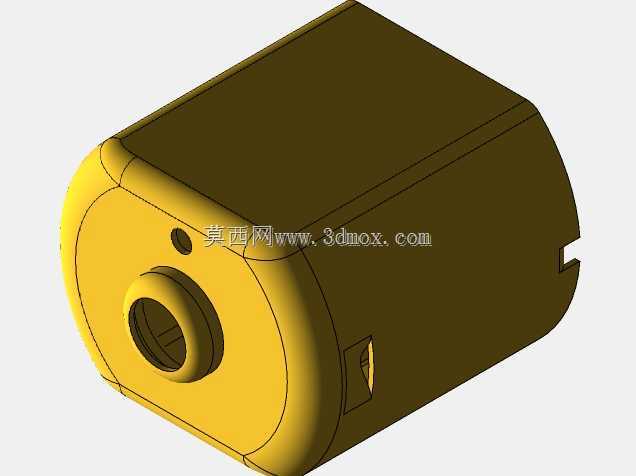

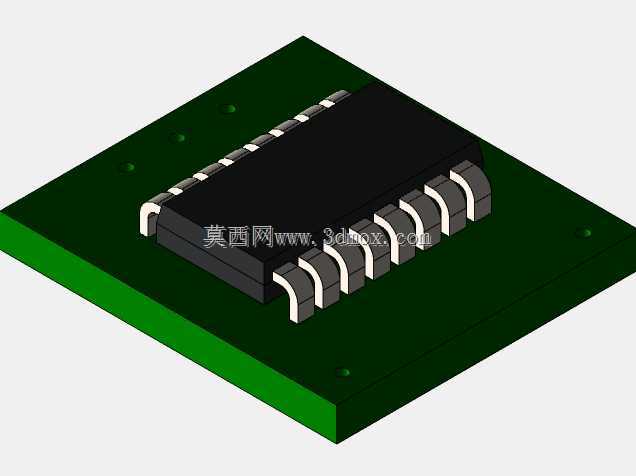

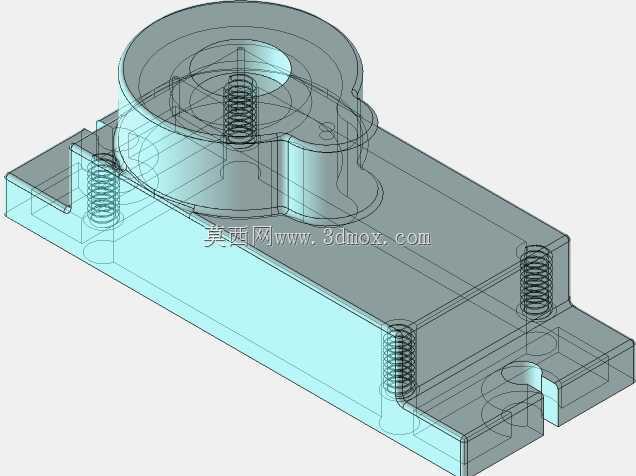

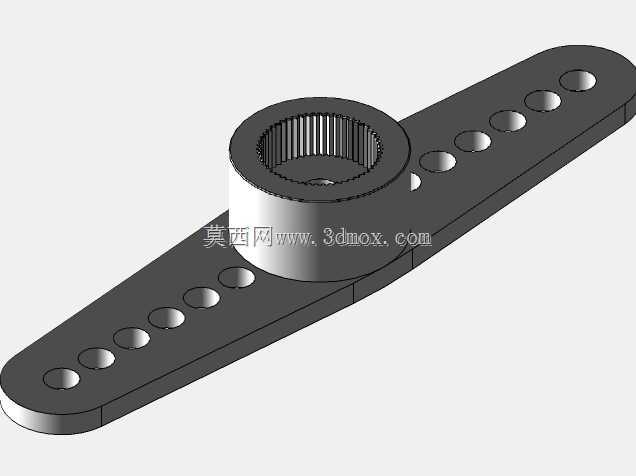

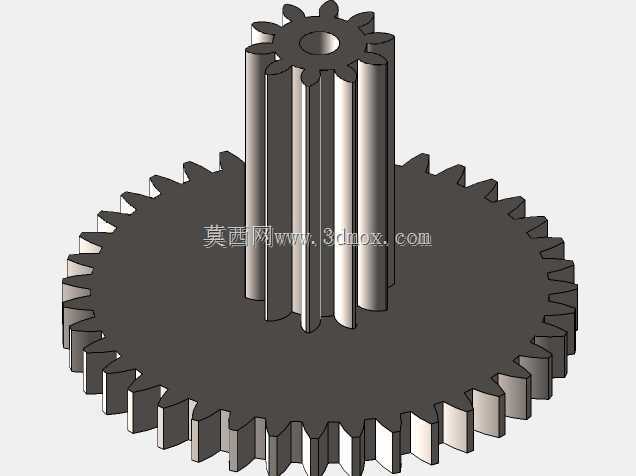

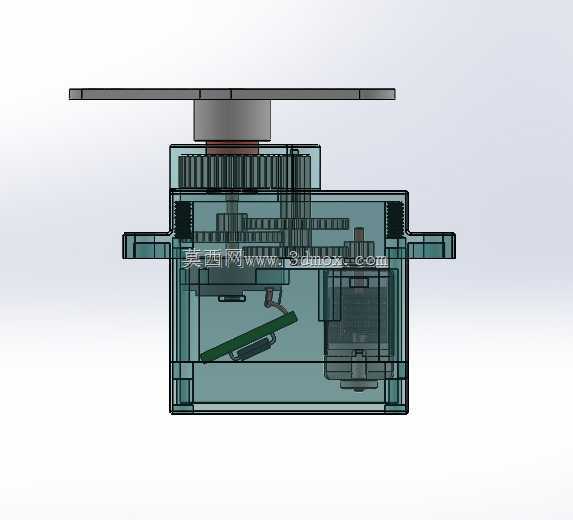

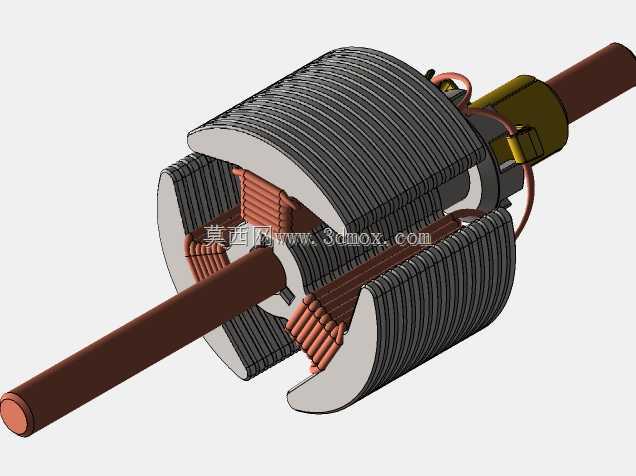

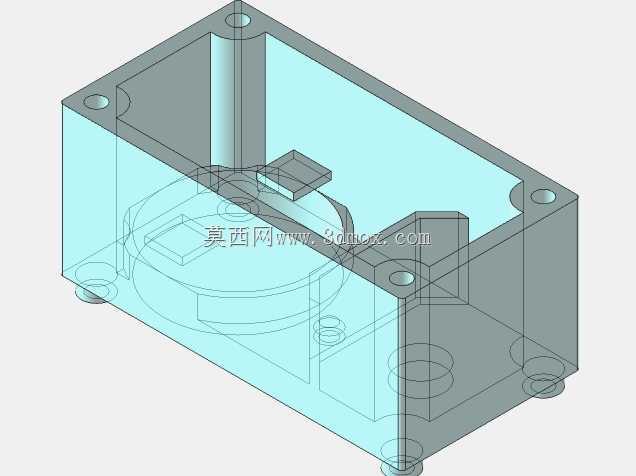

常规伺服电机的外壳多为不透光设计，产线装配时很难直观排查内部齿轮啮合间隙、PCB板接线走位的隐患，售后拆解检修也容易碰伤精密齿面。这套结构直接采用半透明工程塑料壳体，不用拆壳就能肉眼确认各级减速齿轮的啮合状态，摆臂输出轴的同轴度偏差也能直接观测，省去了反复开盖调试的工序。摆臂表面的等距安装孔做了沉台倒角处理，和外接连杆装配时，螺丝头不会突出刮蹭周边走线，孔位间距严格匹配常用舵机摇臂的通用规格，不用二次扩孔就能直接适配市面上多数小型机械臂、机器人关节的连接需求。内部减速组的齿轮排布特意错开了PCB板上的电容焊点位置，齿轮运转时不会蹭到板上的贴片元件，电机转子的固定座和壳体之间预留了0.1mm的公差带，既不会因为过紧压坏转子漆包线，也不会因为过松出现运转抖动。壳体的拼接卡扣做了导向斜角，装配时不用额外涂胶就能卡紧，后期维护拆开也不会断裂，内部走线槽刚好卡住电机引出线，避免齿轮转动时磨破线皮。输出轴的轴承位做了加厚处理，长时间带负载摆动也不会出现轴孔磨损松旷的问题，摆臂和输出轴的连接采用D型切面设计，不用打顶丝就能传递足够扭矩，反向受力时也不会出现打滑空转的情况。PCB板的固定柱和壳体一体成型，省去了额外的铜柱配件，装配时直接把板子压入就能对准固定孔，焊接好的接线端子刚好对准壳体侧面的出线口，不用额外整理线束就能完成总装。
