四轴机床虎钳快换式夹紧工装结构

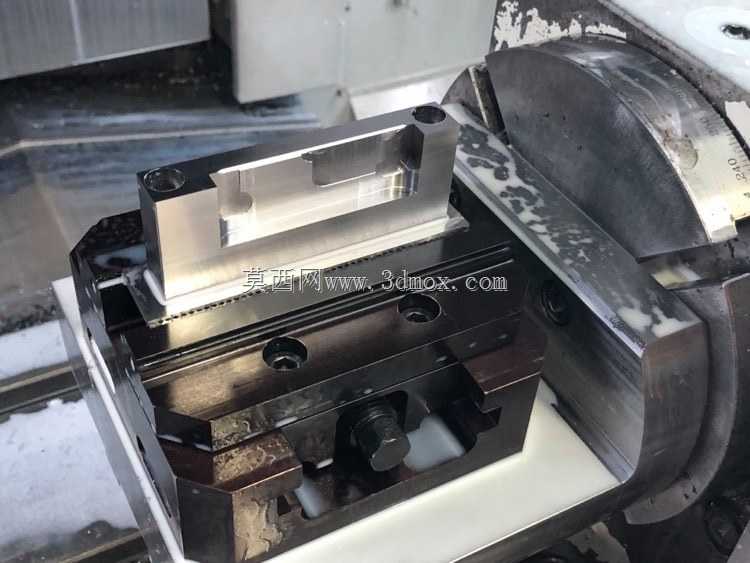

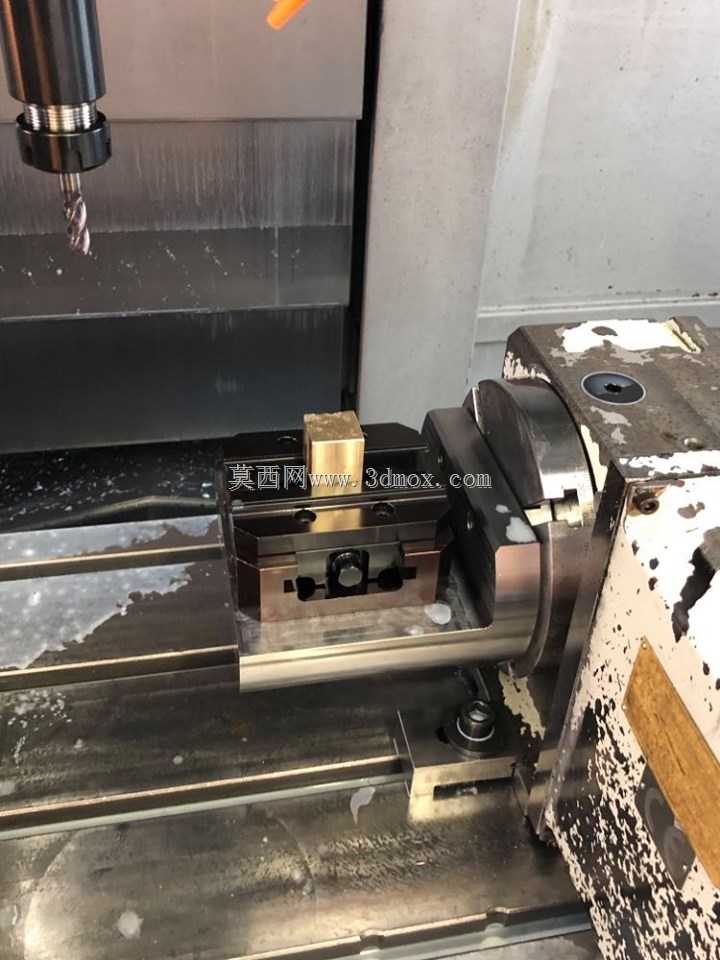

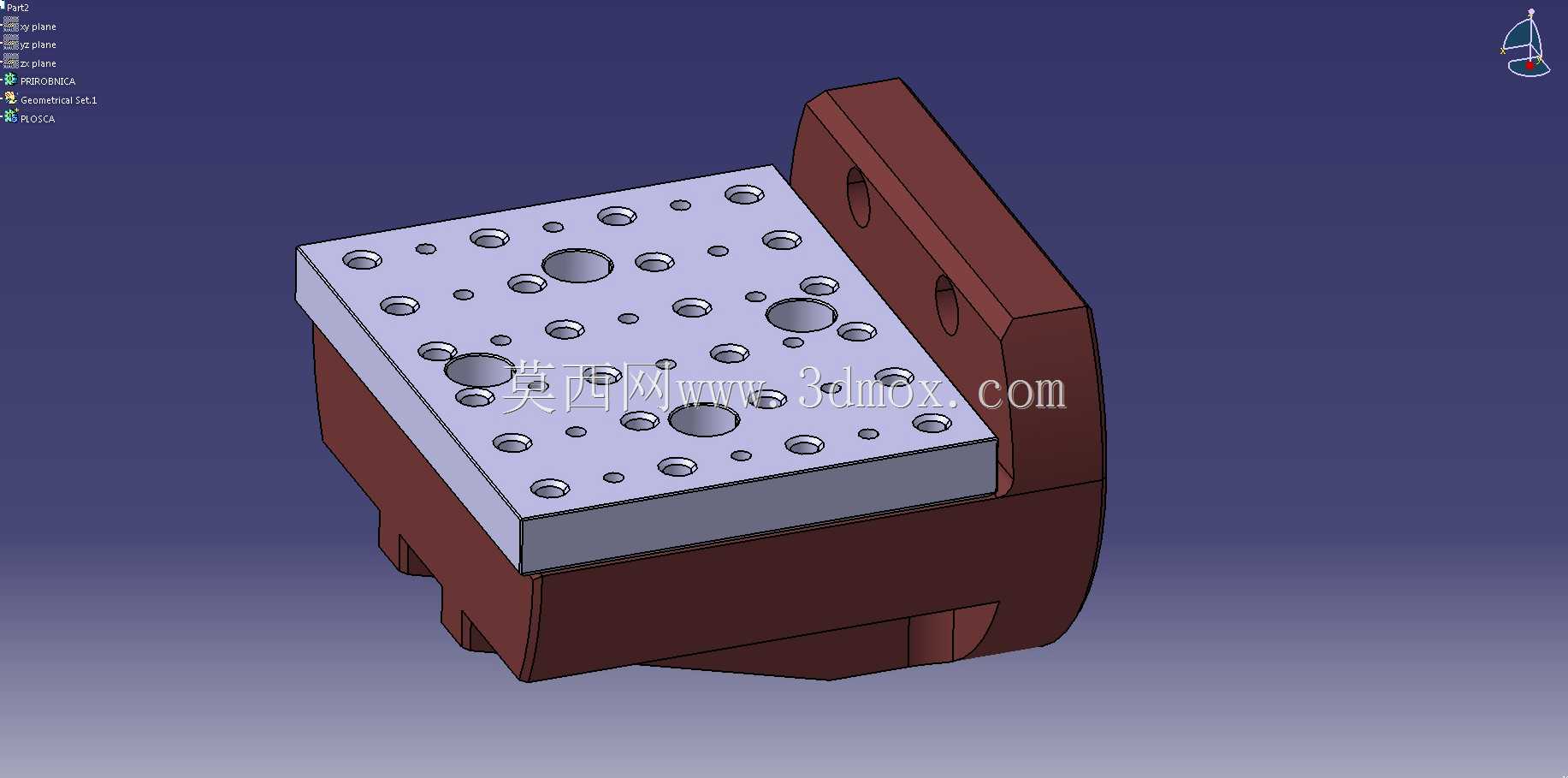

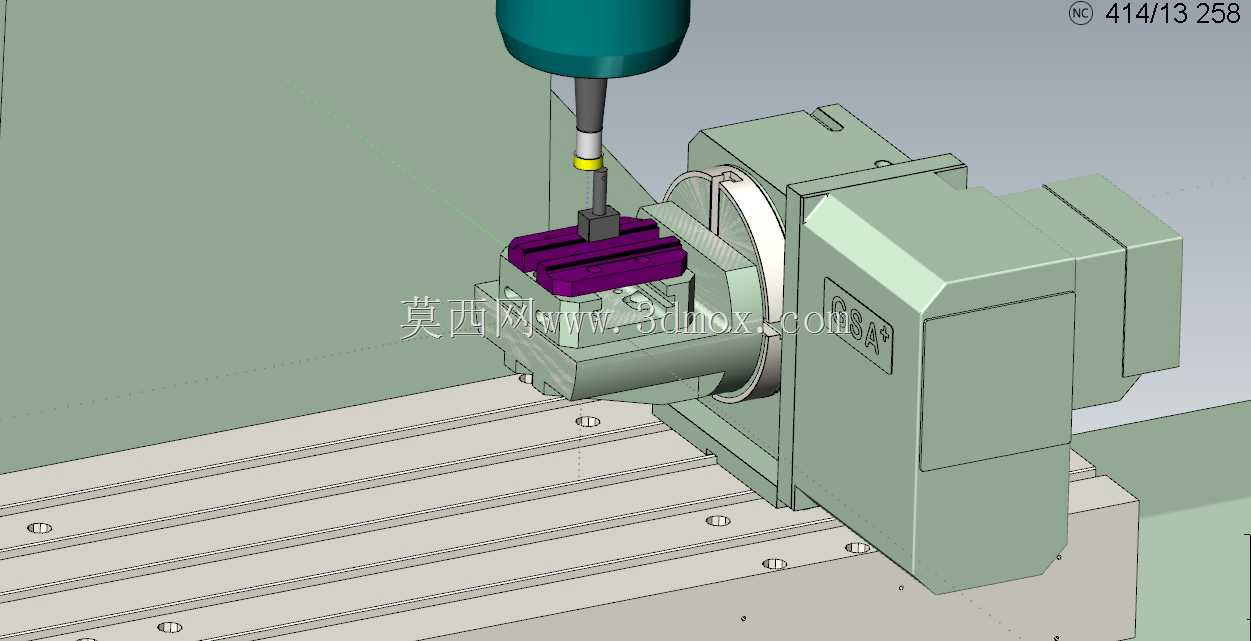

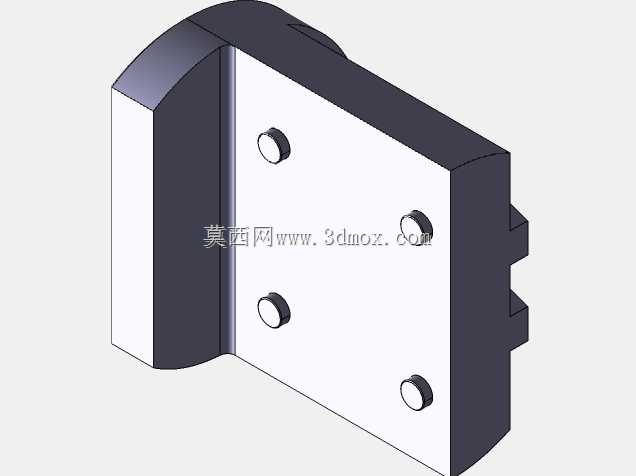

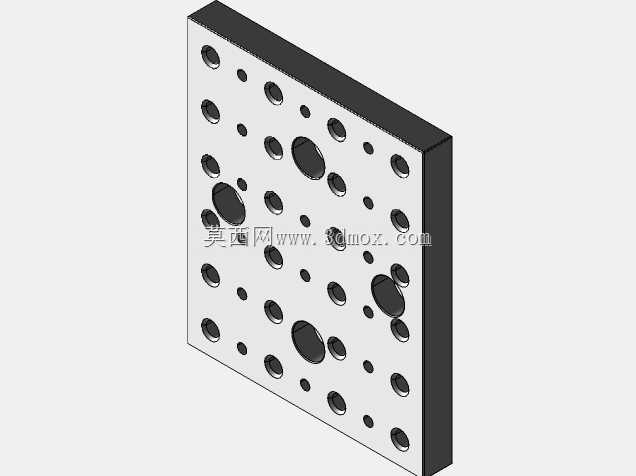

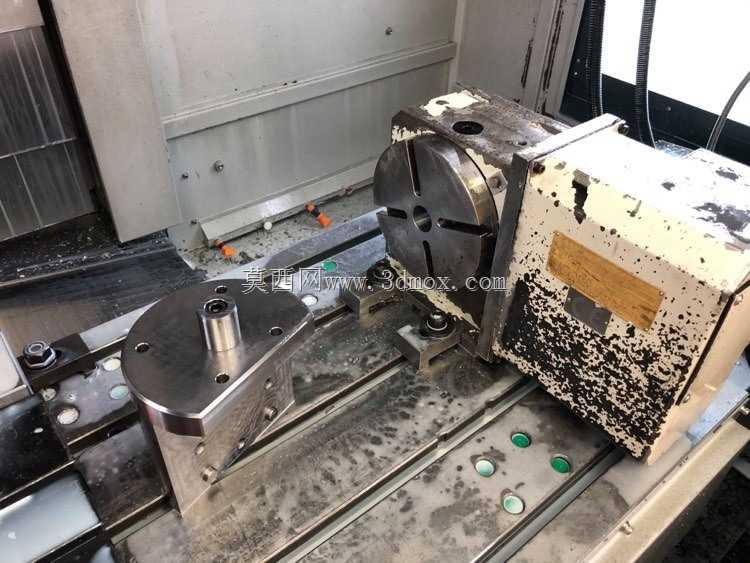

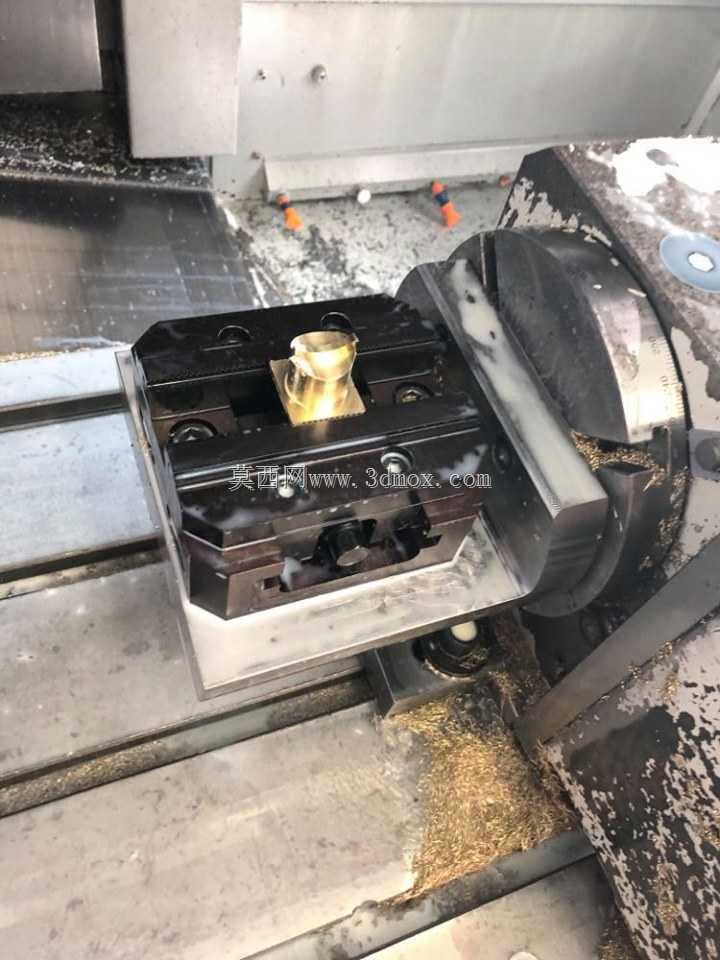

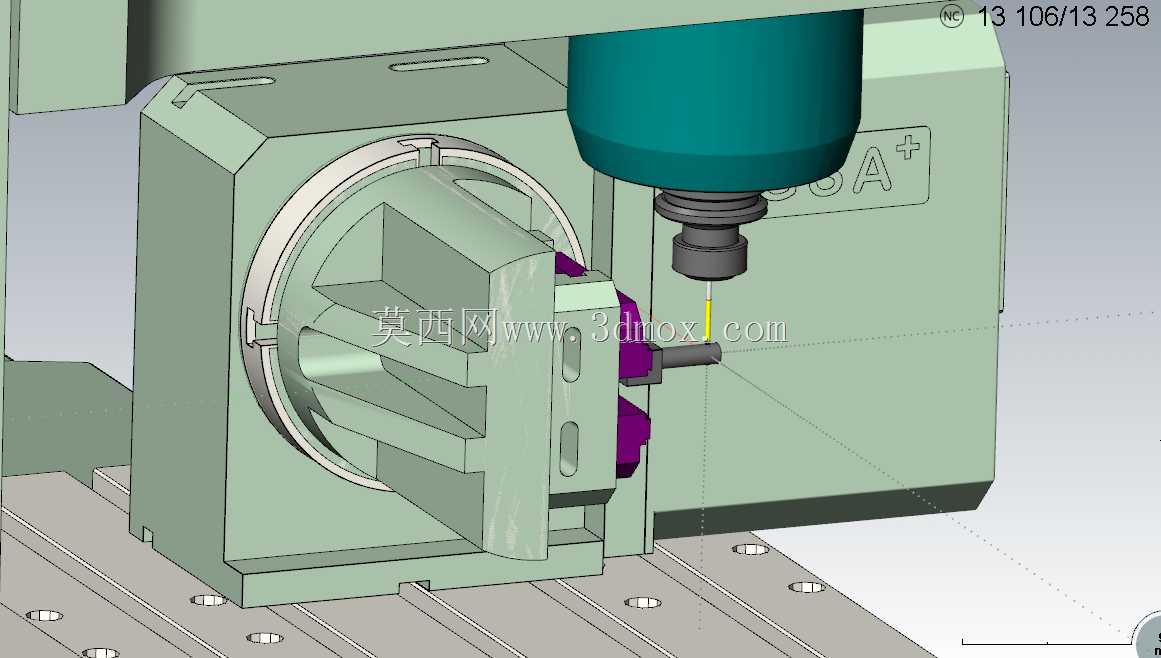

车间里三轴机床加装四轴转台后，最头疼的就是原有夹具适配性差，每次换型要重新打表找正，动辄半小时的辅助时间吃掉了大量有效加工时长，普通台钳直接锁在转台面板上，同轴度偏差超过0.02mm就会导致四轴联动加工时轮廓过切，批量件的尺寸一致性根本没法保证。这套夹紧结构刚好对准这个痛点做了适配优化，底座直接匹配常见的GSAC200-R转台安装螺孔，不用额外做过渡板，安装时止口定位直接卡入转台定位槽，锁紧后端面跳动能控制在0.008mm以内，省掉了反复打表找正的步骤。钳体部分做了快换接口设计，不用拆整个底座就能更换不同钳口，平口钳口、V型钳口、软爪钳口都能直接插接锁紧，换型时间压缩到五分钟以内，针对3+1定位加工的场景，钳身的回转中心和转台回转中心做了同轴校准基准，加工前不用再单独测算偏置值，直接调用机床预设的坐标系就能开工。结构上没有做多余的减重镂空，钳体和底座的结合面做了0.01mm的过盈配合公差，重切削时不会出现微位移，之前遇到过的夹紧后工件翘曲的问题，也通过钳口的浮动压块设计解决，压块和钳身之间留了0.03mm的浮动间隙，夹紧时能自动贴合工件表面，不会因为毛坯面不平整导致装夹变形。底部的排屑槽特意做了大倾角设计，加工产生的铝屑、钢屑不会积在安装缝隙里，日常清理不用拆开整个结构，气枪一吹就能扫干净。针对五轴机床的使用场景，钳身的高度做了压低处理，加工时不会和机床主轴头发生干涉，摆角加工时刀具的可达性比普通台钳高30%左右，不用再特意垫高工件来避让主轴。锁紧机构用的是偏心凸轮结构，比传统丝杠锁紧的速度快三倍，夹紧力也能通过凸轮行程调整，夹铝件时不会夹伤工件表面，夹钢件时也能提供足够的夹持力避免飞料。
