施工用门式重载液压压力机结构设计

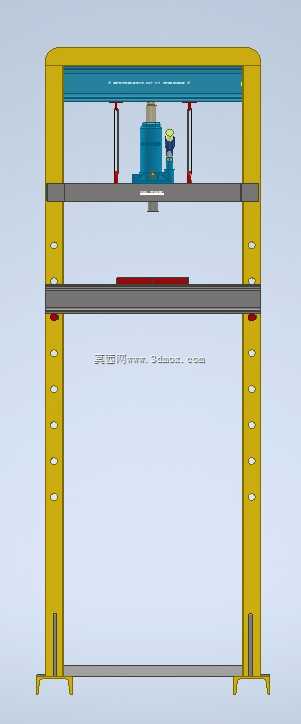

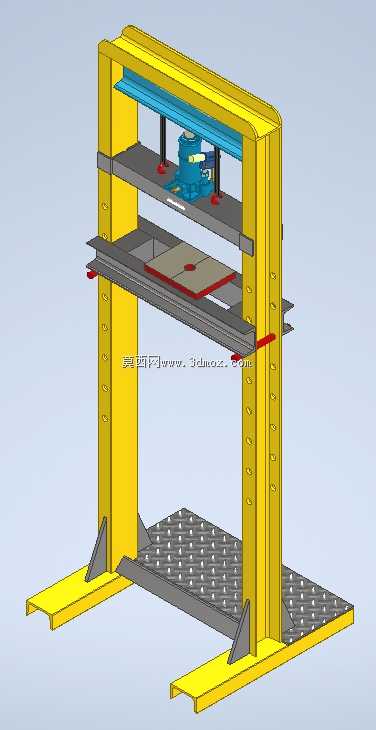

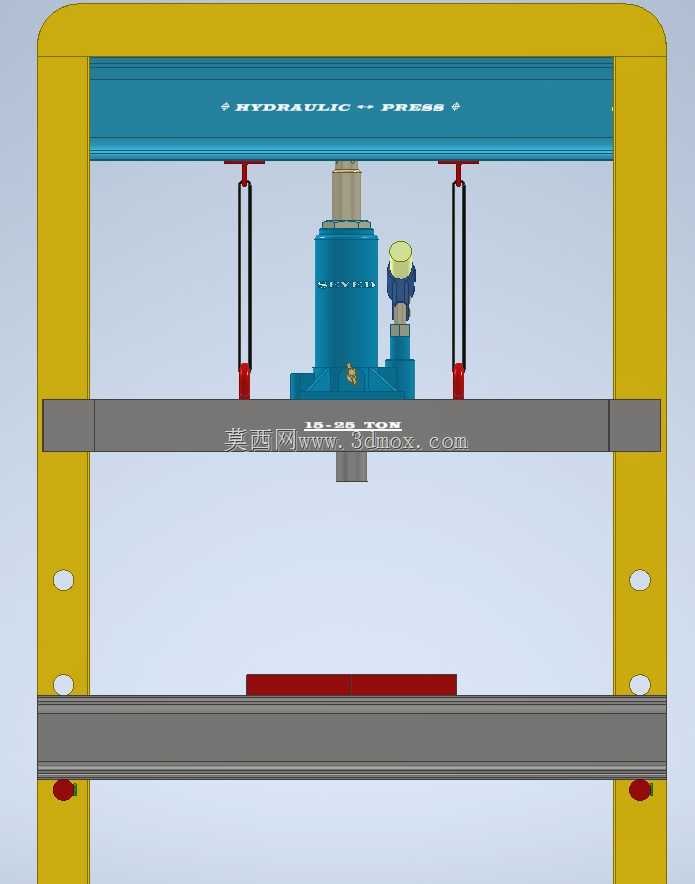

施工现场零散的型材校直、小型构件压装作业，常受限于场地供电不稳、大型压机转场成本高的痛点，这款门式液压机的结构设计完全围绕现场加工适配逻辑展开。两侧立柱采用等距排布的调节孔位，没有采用常见的齿条式升降结构，就是考虑到工地扬尘大、齿条易卡滞磨损的问题，孔位配合插销锁定活动横梁，哪怕附着水泥砂浆，清理后也能快速调整开口高度，适配不同高度的工件压装需求。顶部的液压油缸安装座做了下沉式嵌入设计，油缸缸筒完全藏在横梁的箱型结构内部，既降低了整机的重心高度，避免工地地面不平整带来的侧翻风险，也能减少油缸外露被坠物磕碰的概率。活动横梁和立柱的配合面预留了0.2mm的间隙，没有做精密导轨结构，工地作业时哪怕立柱表面沾有锈迹、焊渣，横梁上下滑动也不会出现卡滞，日常维护只需要定期涂抹润滑脂即可，不需要复杂的导轨清洁工序。底部的支撑脚做了加宽外翻设计，和地面接触的面积比常规压机大了近40%，压装时不需要额外打地脚螺栓固定，放在硬化后的施工场地上就能直接作业，转场时叉车直接叉起底梁就能搬运，没有额外的拆装步骤。油缸的输出端没有加装复杂的快换模座，只预留了通用的法兰安装孔，工地常见的压头、校直块都能直接通过螺栓固定，不需要定制专用的连接配件，哪怕现场临时切割一块钢板做压头，也能快速装夹使用。两侧的导向杆只做了简单的圆柱导向，没有加防尘罩这类易损配件，就是考虑到工地作业的粗暴工况，结构越简单，故障点越少，哪怕导向杆表面被磕碰出凹痕，也不会影响整体的压装精度，毕竟施工现场的压装作业公差要求普遍在0.5mm以上，完全能满足使用需求。整机的框架焊缝都做在立柱的内侧，外侧没有凸起的焊疤，既避免了搬运时焊疤勾挂现场的线缆、帆布，也能减少雨水积存在焊缝位置带来的锈蚀风险，所有的孔位都做了倒角处理，插销插拔时不会因为毛刺出现卡滞，哪怕是戴厚劳保手套的工人也能单手操作。
