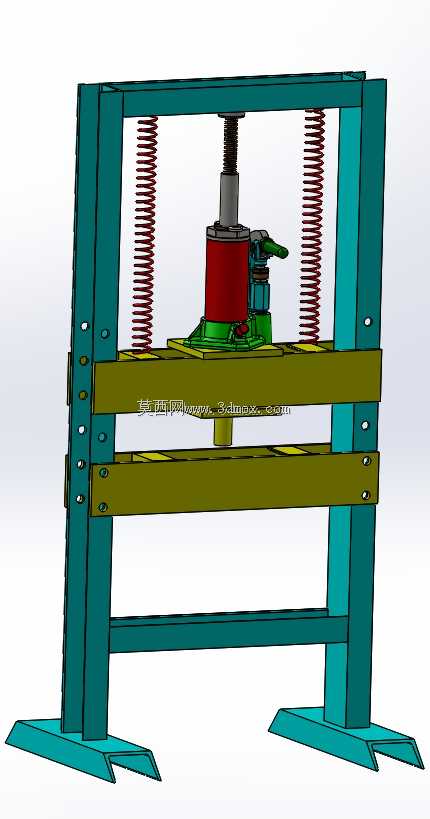

手动立式千斤顶式液压压力机结构设计

车间日常小零件压装、轴承拆卸、型材校直作业里，常遇到大型液压机占空间、小吨位手动设备刚性不足的痛点，这款立式压机的结构设计刚好卡在两者的实用平衡点上。两侧立式机架采用厚钢板折弯拼焊结构，底部支撑脚向外延伸出加宽的落地接触面，压装作业时整机重心始终落在支撑面范围内，即便施加满额压力也不会出现侧翻隐患，机架立柱上排布的多组等距调节孔，不用额外加装辅助定位件就能快速调整横梁的工作高度，适配不同高度尺寸的工件压装需求。中间活动横梁和两侧立柱的配合间隙留了0.2mm的滑动公差，既不会因为间隙过大出现压头偏载，也不会因为间隙过小在长期受压变形后出现卡滞，横梁两端加装的复位弹簧，在液压千斤顶卸压后能自动把横梁抬回初始位置，不用手动抬升横梁就能连续完成多批次小件压装，省去不少重复操作的体力消耗。核心施压部件直接采用成熟的手动千斤顶结构，不用单独设计液压泵站、油路密封结构，既降低了加工制造成本，后期维护时也能直接替换通用千斤顶配件，不用专门定制非标密封件、缸体零件。上下两层平行横梁的接触面做了铣平加工处理，压装时压力能均匀传递到工件接触面，不会因为接触面凹凸不平出现局部应力集中，压装轴承、衬套这类对同轴度要求高的零件时，能避免零件被压歪导致的装配报废。机架焊接处都做了焊后去应力处理，长期满负荷使用也不会出现机架变形、焊缝开裂的问题，表面喷涂的防锈涂层能适应车间多油污、多粉尘的作业环境，日常清理只需要用抹布擦拭就能保持外观整洁。这种结构的压机不需要外接电源、气源，随便挪到车间哪个角落都能直接使用，针对维修班组、小批量加工场景的适配性远高于大型固定式液压设备，所有受力部位的板材厚度都经过受力验算，满压状态下机架变形量控制在0.1mm以内，完全能满足日常小吨位压装作业的精度要求。
