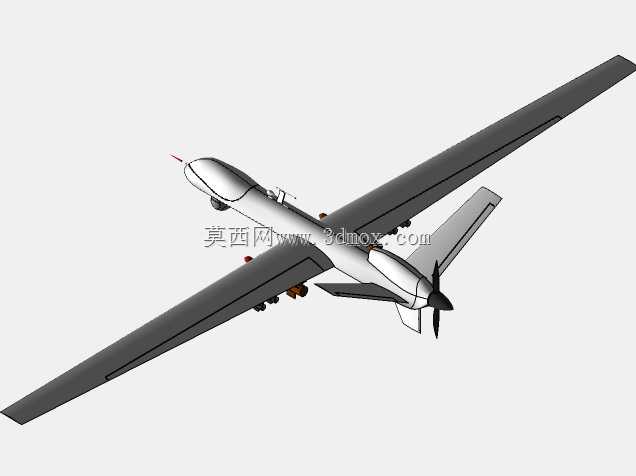

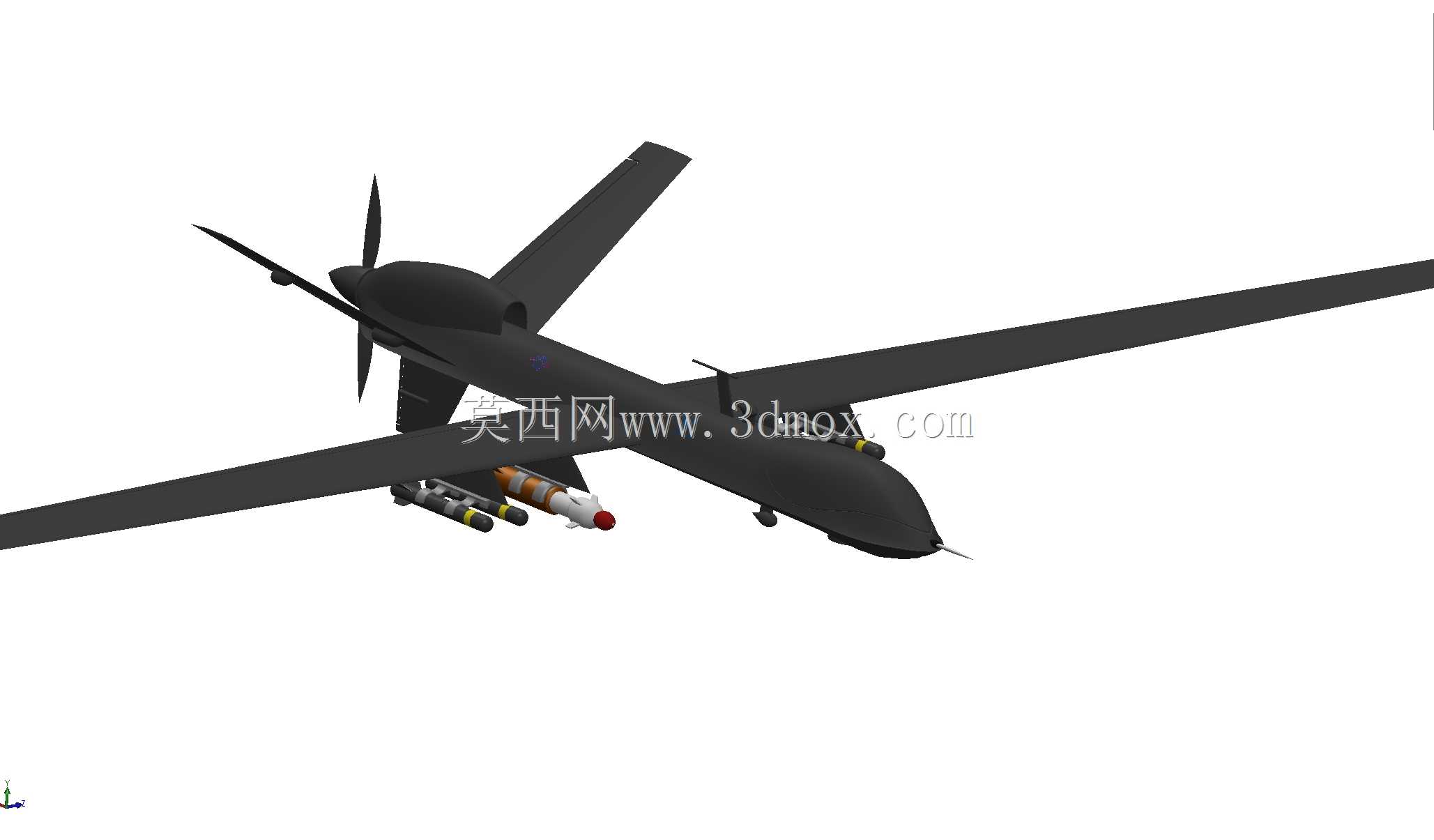

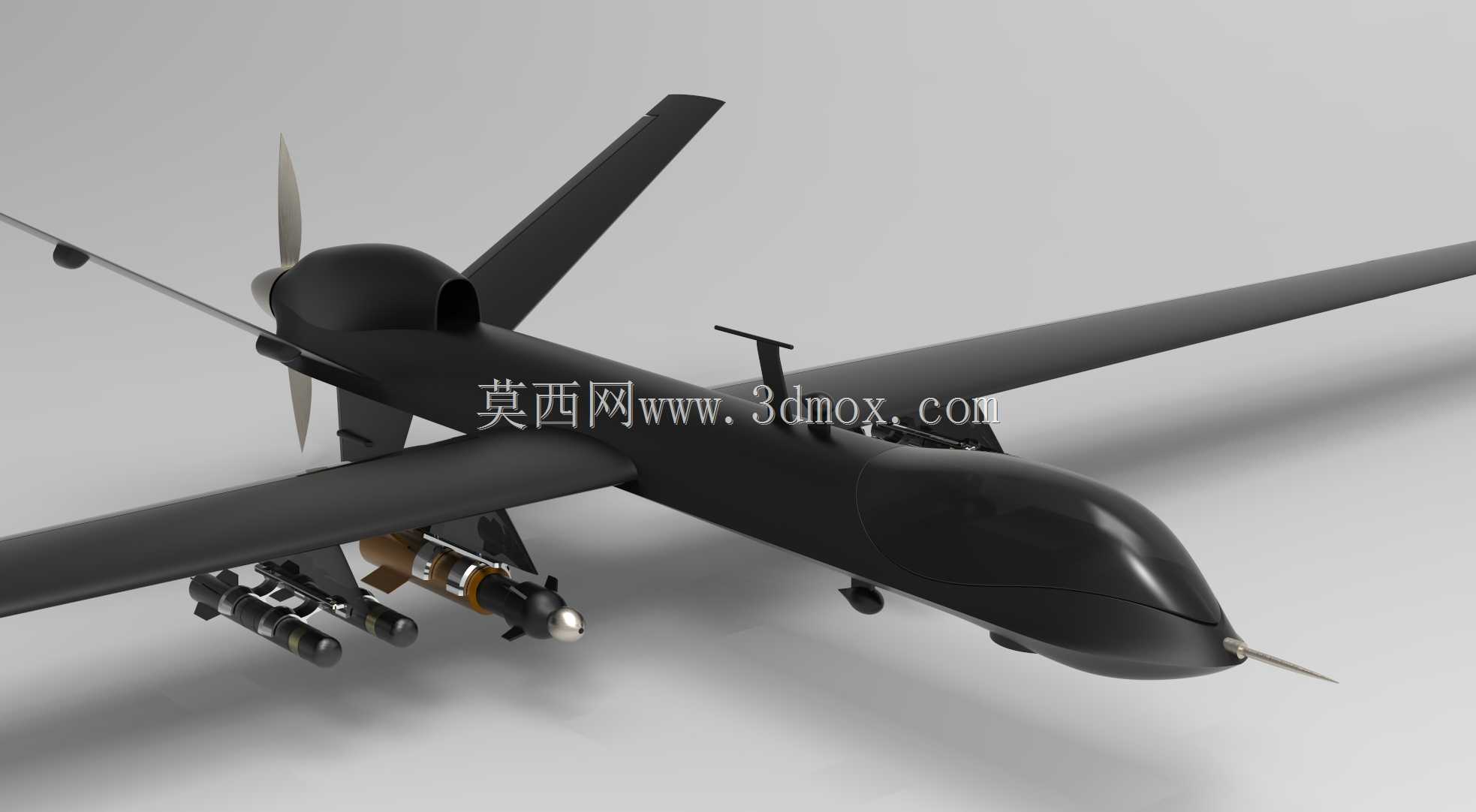

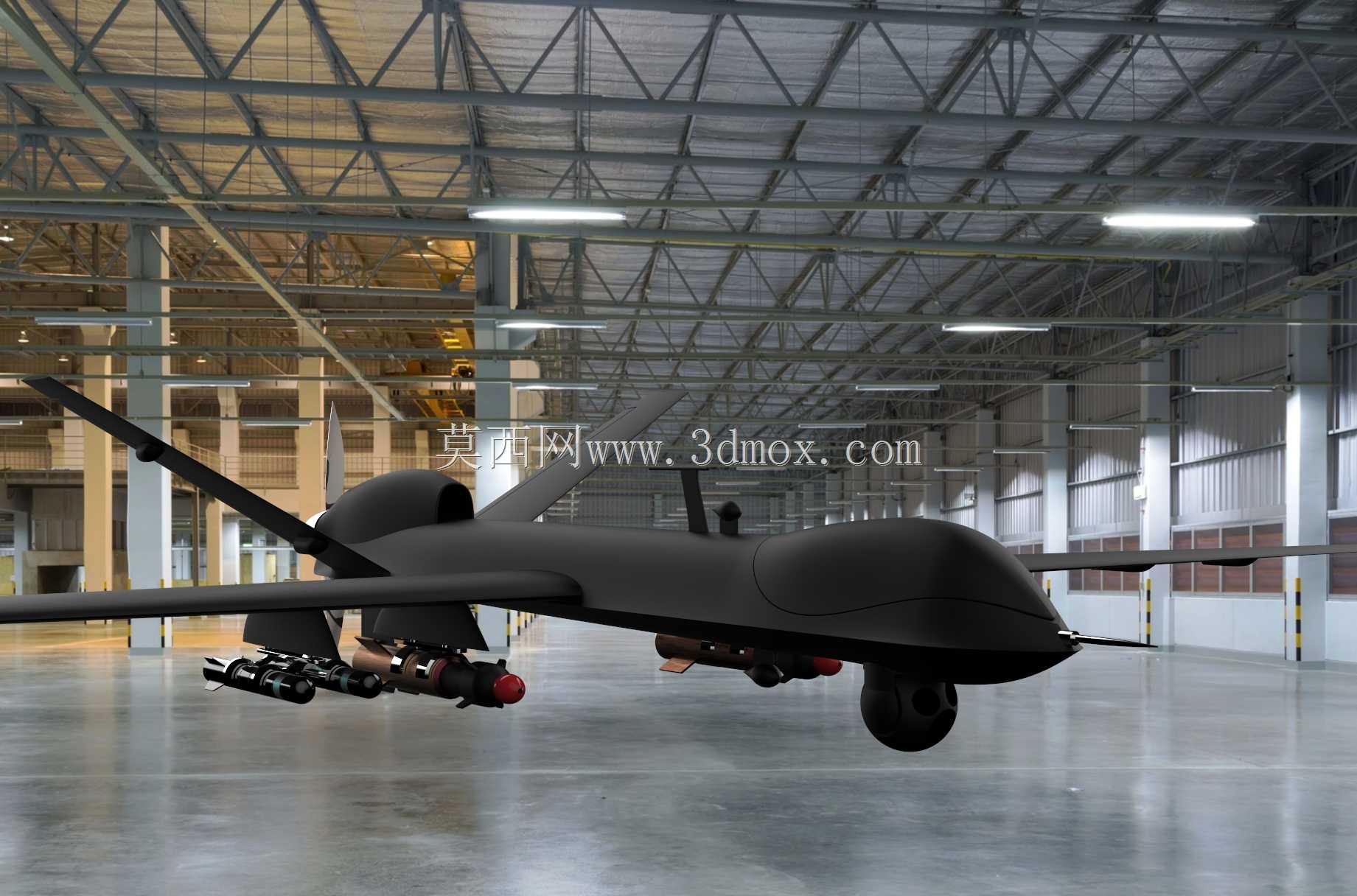

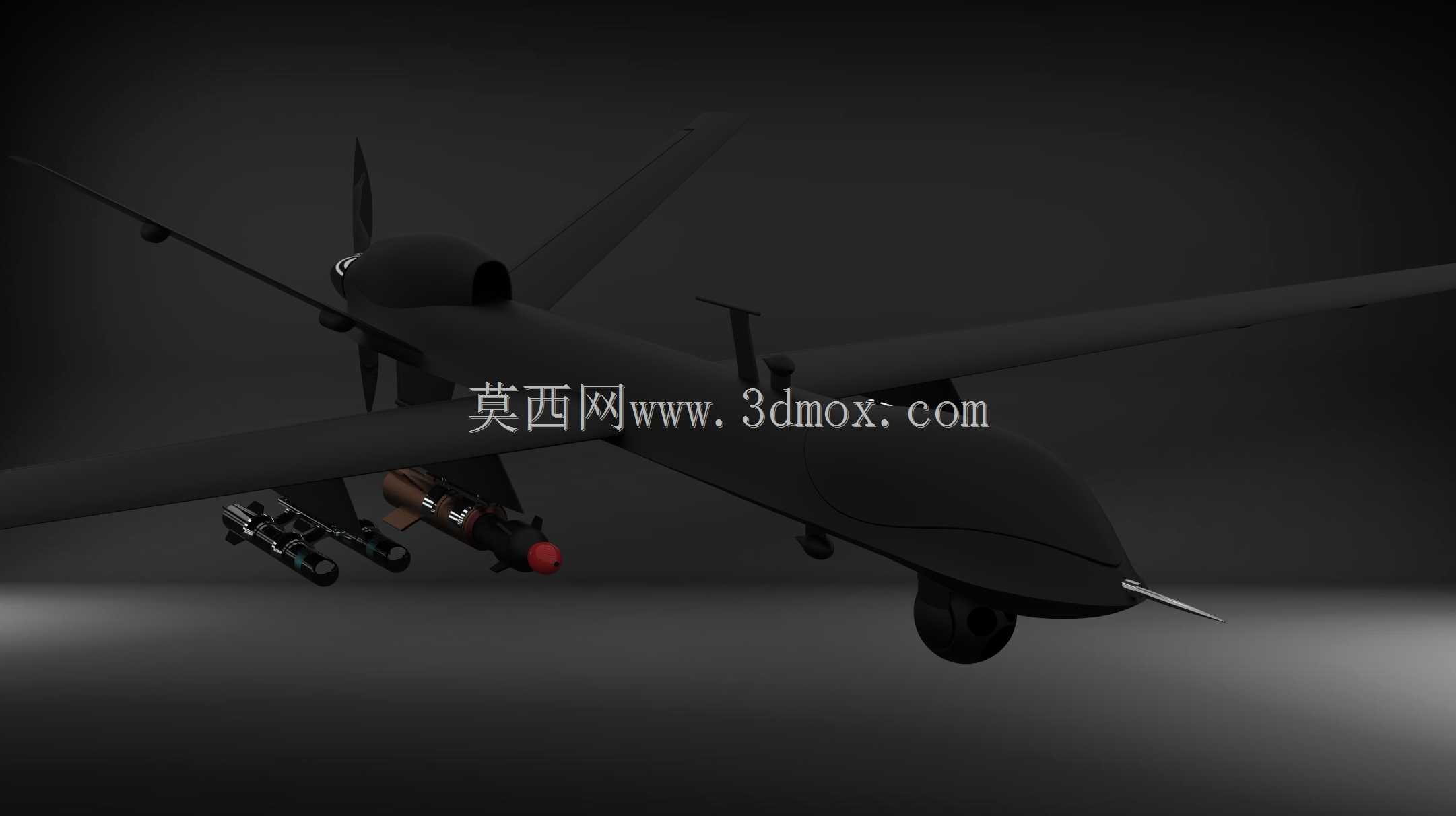

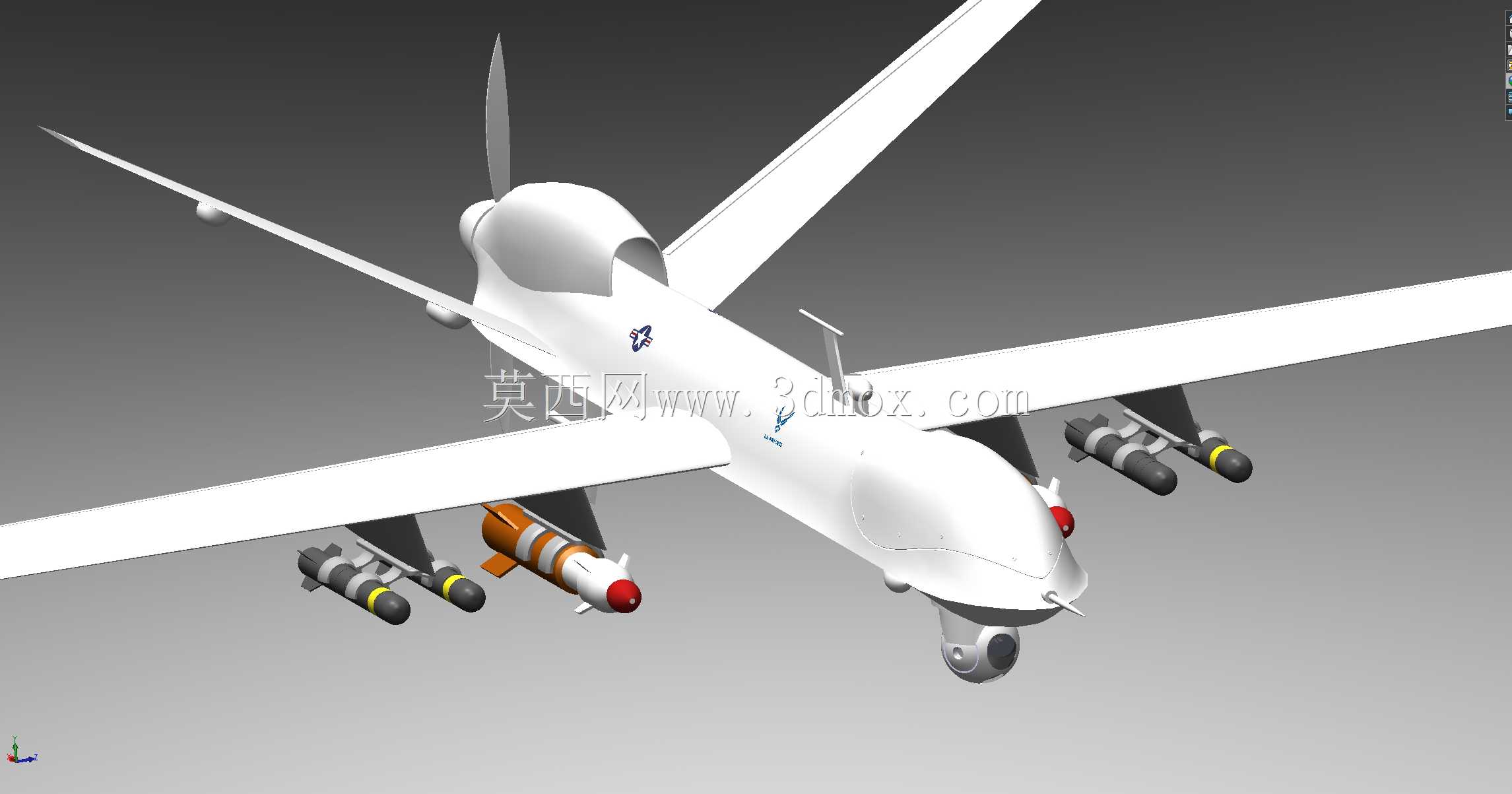

察打一体武装无人机外观结构设计

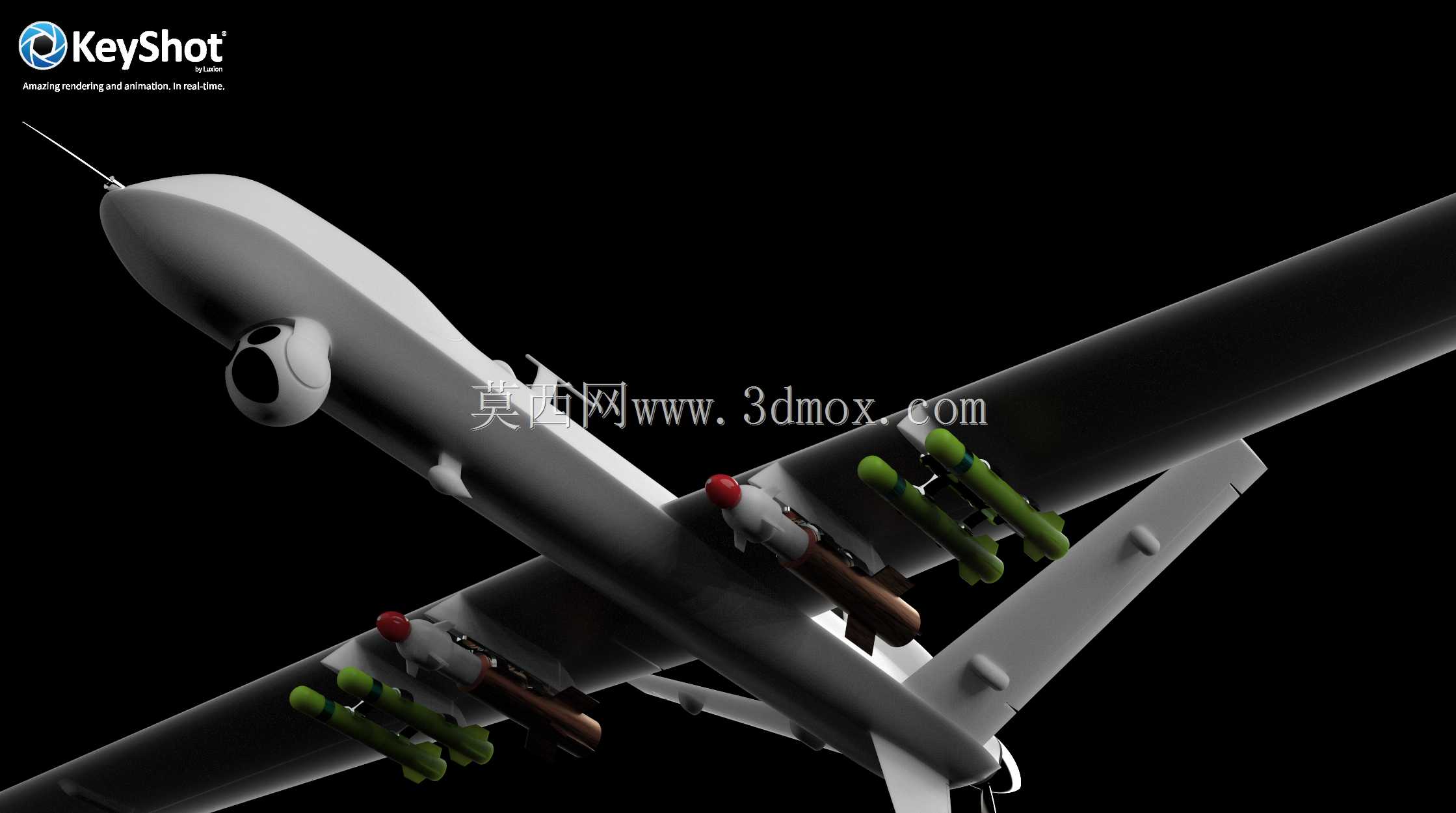

长航时察打一体无人机的曲面蒙皮加工，最容易出现的问题是翼身融合段的曲率突变，传统分段铣削的蒙皮拼接处会出现0.2mm以上的阶差，高速飞行时会提前诱发附面层分离，直接拉低巡航升阻比。这款模型在曲面构建阶段就把蒙皮分块的接缝位置，全部对齐到机身内部的框梁轴线，每一段蒙皮的曲面边界都做了G2连续过渡，哪怕是机翼下挂载点的凸起整流罩，也和主翼曲面保持曲率连续，不会出现局部应力集中的折角。机翼下的武器挂架采用快卸式接口设计，挂架和机翼的连接面做了0.1°的微小拔模斜度，既保证装配时能顺畅滑入定位槽，又不会在飞行中因为振动出现松脱，挂架上的导弹挂点还预留了保险销的让位槽，和真实装备的地勤操作逻辑完全匹配。机头位置的光电吊舱做了两轴转动的间隙预留，吊舱和机头蒙皮的配合间隙控制在0.3mm，既不会因为间隙过大影响隐身性能，也不会因为间隙过小在低温环境下出现卡滞，吊舱的光学窗口曲面做了减反层的材质区分，渲染时能呈现出和金属蒙皮完全不同的通透质感。尾翼的安定面和舵面之间做了铰接结构的细节还原，舵面的偏转角度预留了正负25°的活动空间，和真实无人机的舵面行程一致，尾撑杆的截面做了流线型修型，能最大程度降低尾部的紊流影响。机身尾部的推进螺旋桨做了翼型扭转的细节处理，桨根到桨尖的弦长渐变完全符合低速大推力的气动需求，桨叶和桨毂的连接面做了定位销的细节，装配时不需要额外调整就能保证共面度。机身表面的天线凸起全部做了流线型整流，哪怕是很小的通信天线，也没有出现直角过渡的结构，所有外露的传感器窗口都和蒙皮曲面齐平，不会破坏整机的气动完整性。起落架的舱门做了和机身曲面完全贴合的设计，舱门关闭时和蒙皮的阶差控制在0.1mm以内，舱门的铰链结构做了隐藏式处理，不会在外表面留下凸起的结构影响气动效率。
