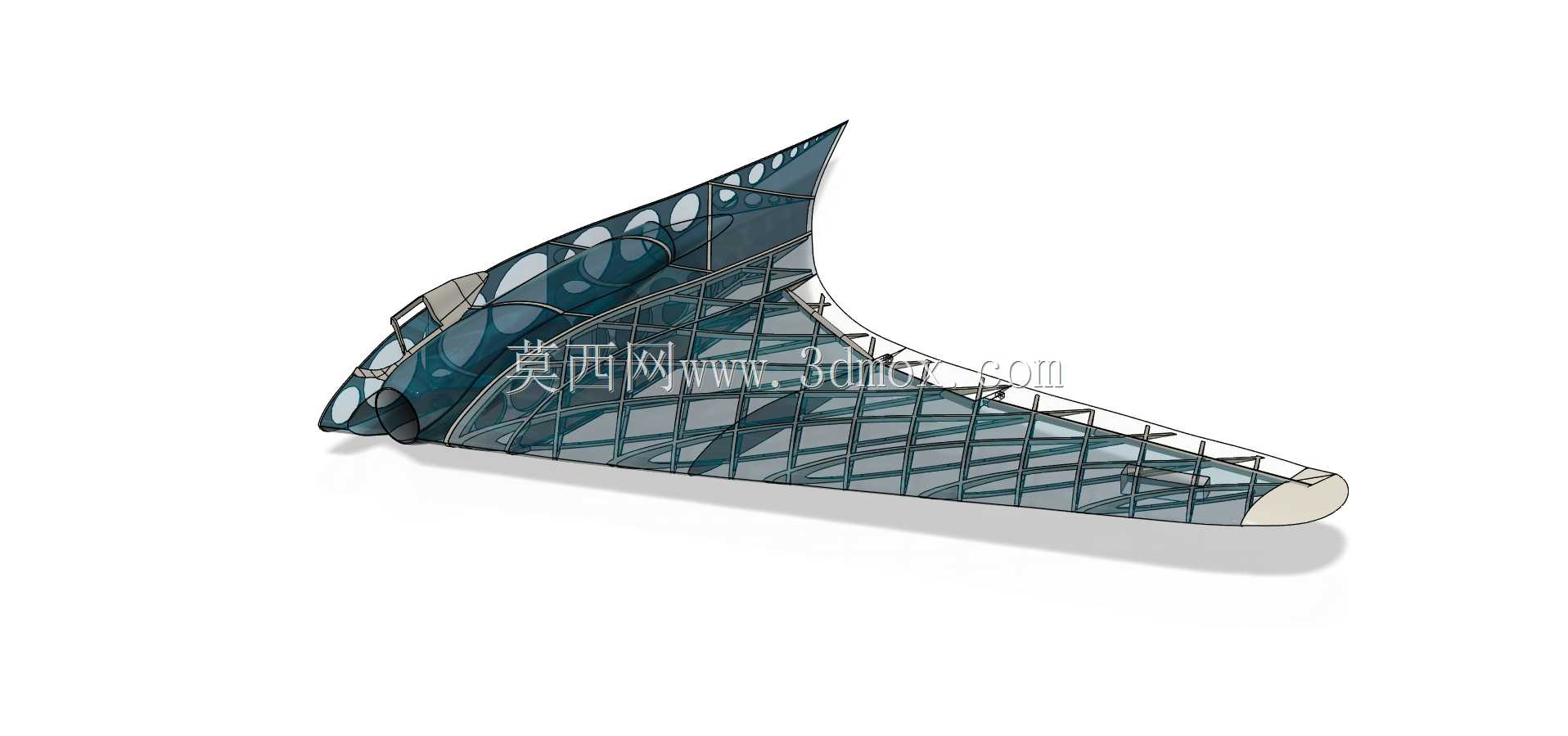

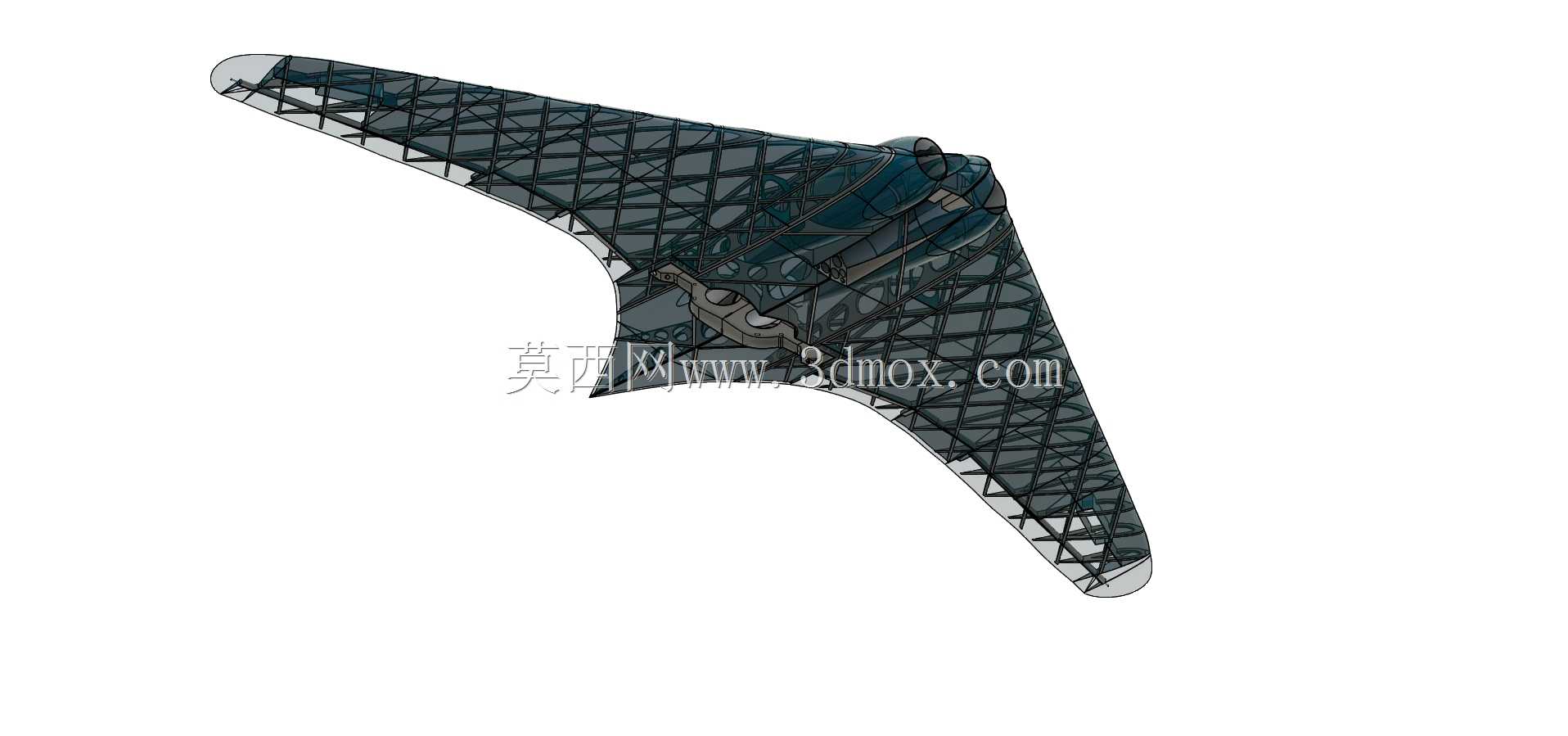

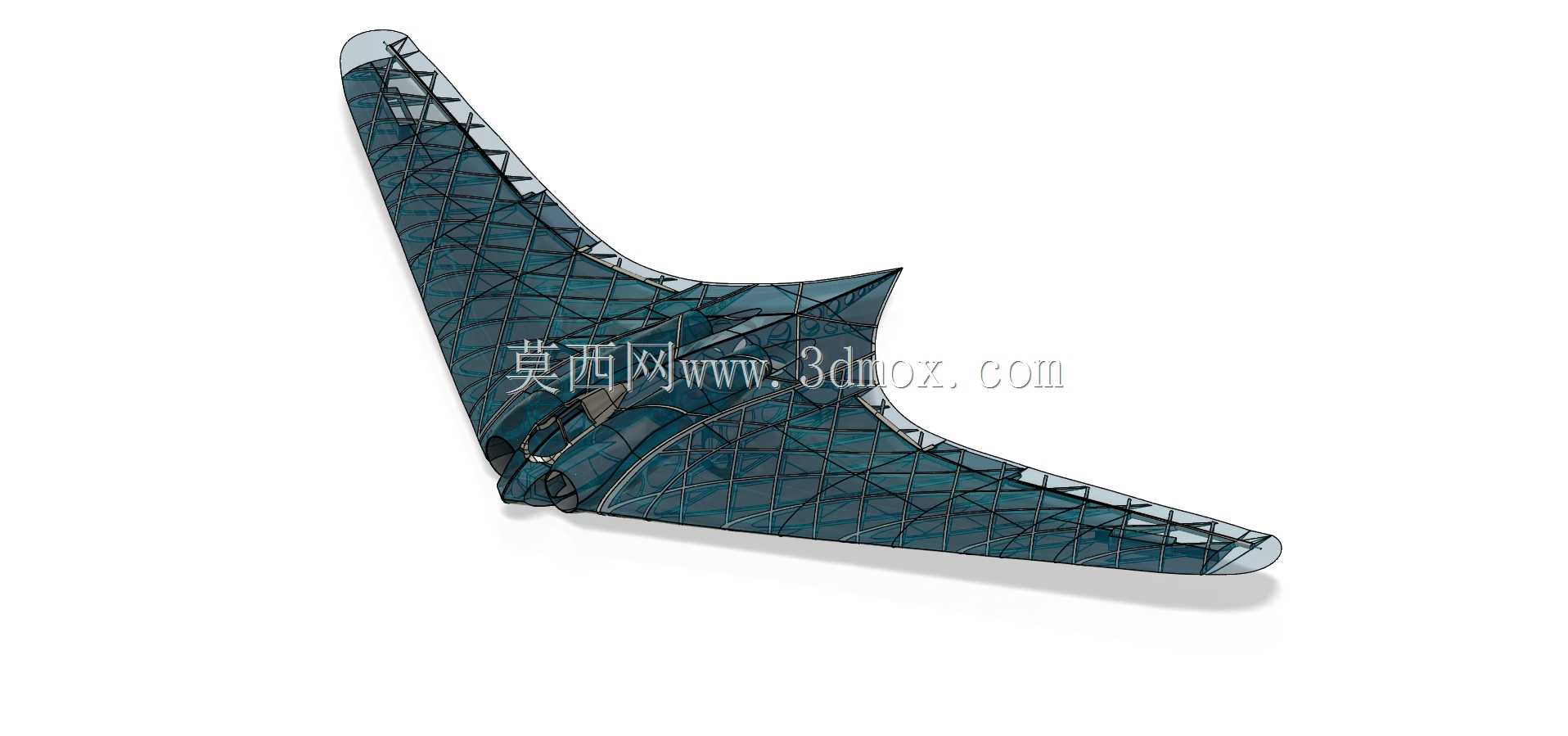

飞翼布局Ho229第二版航模结构设计

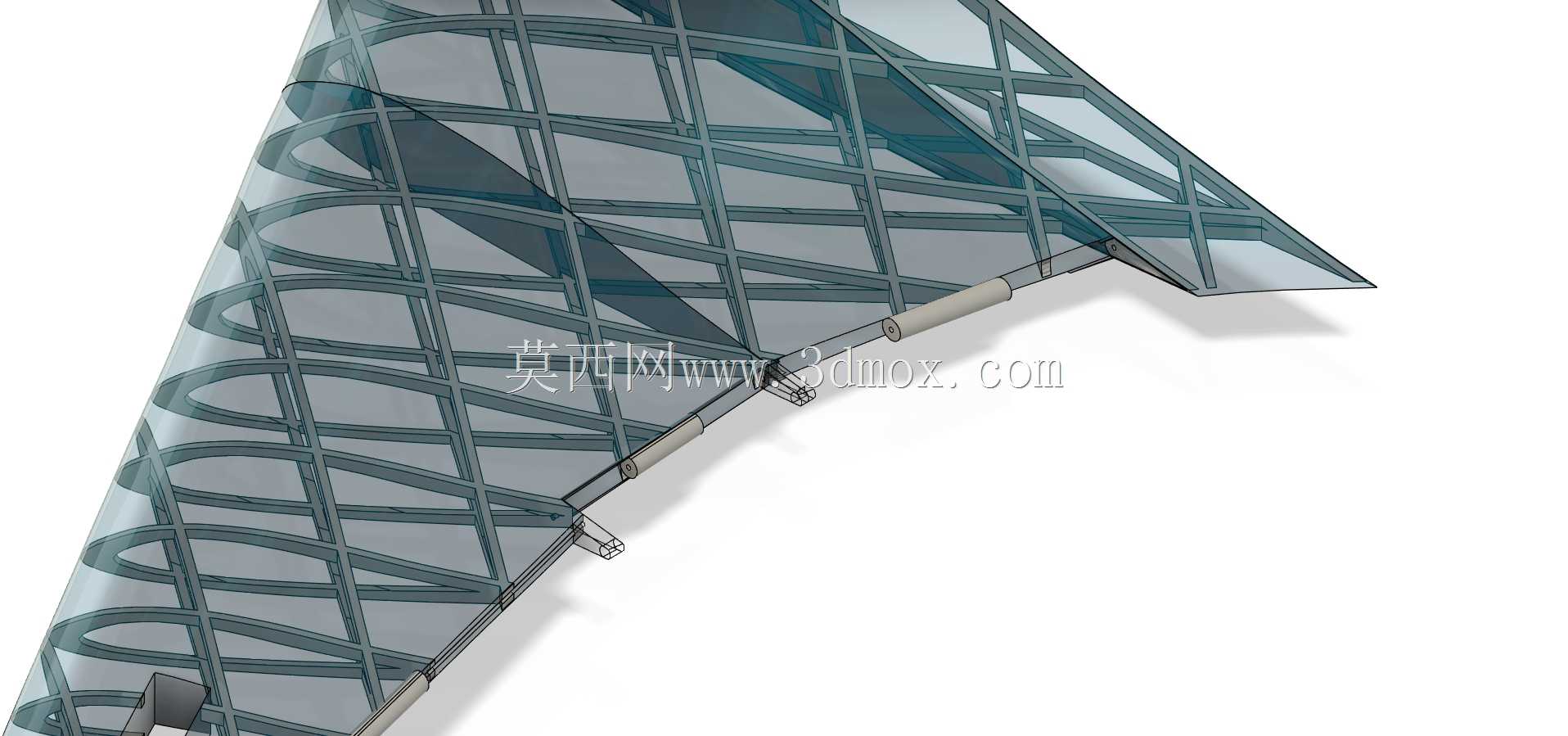

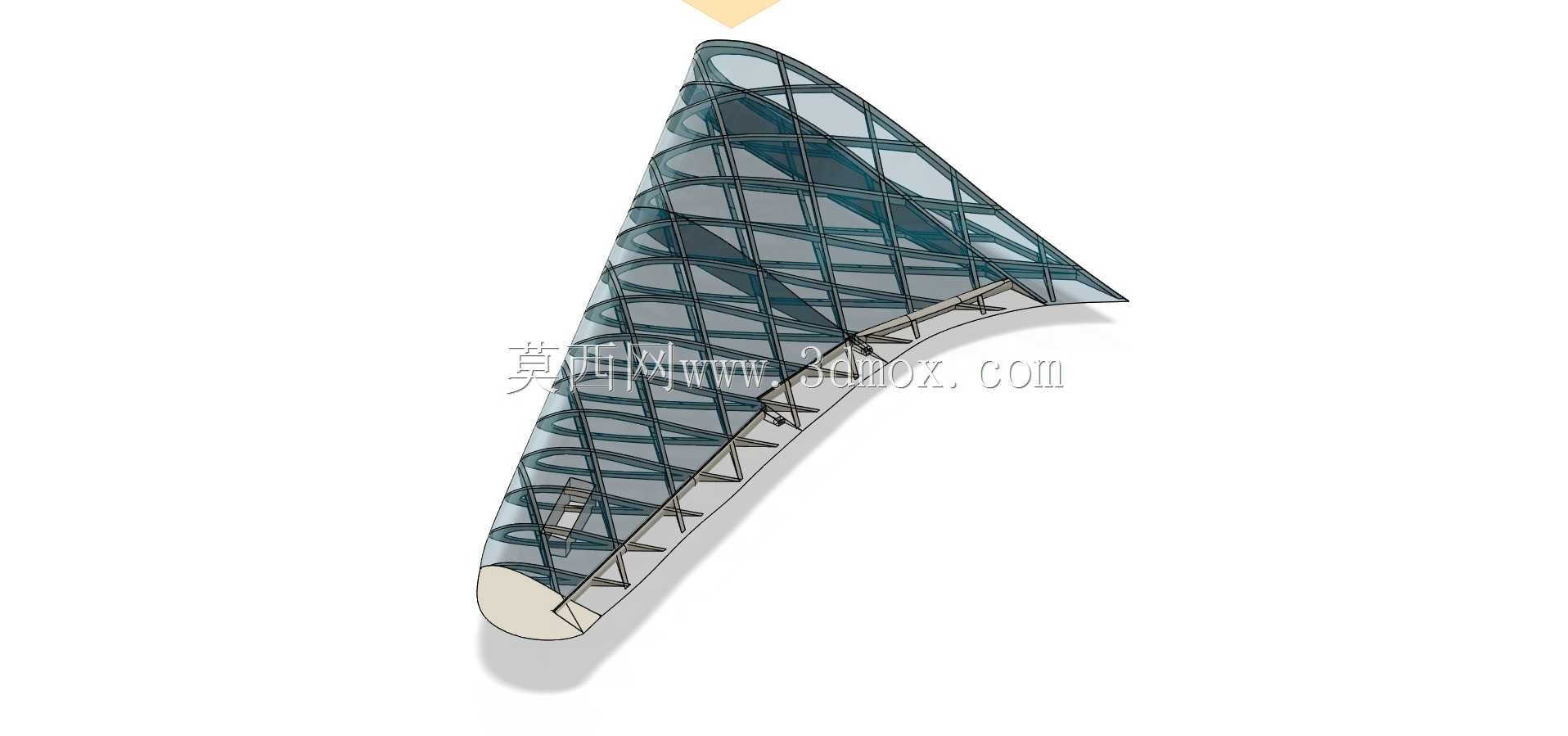

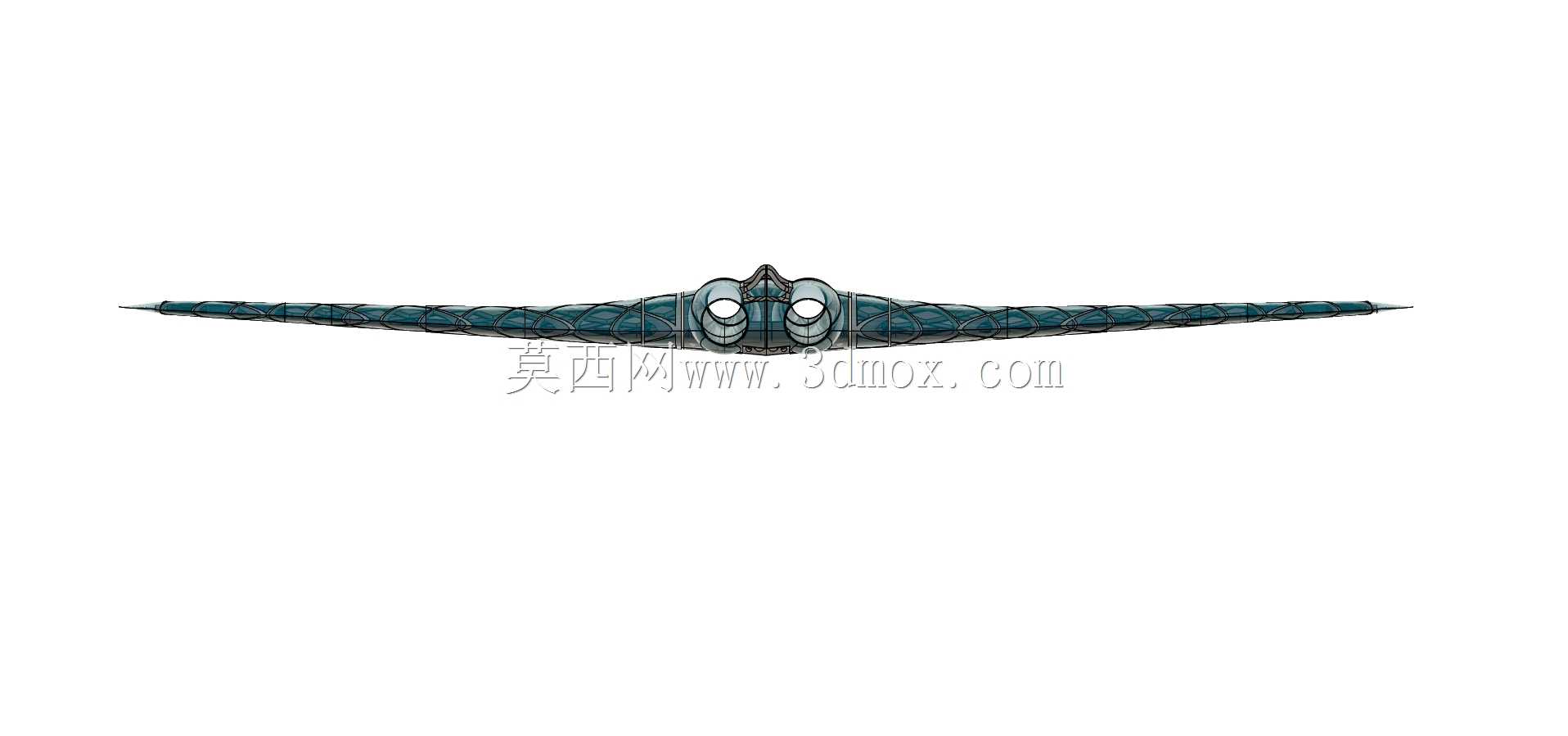

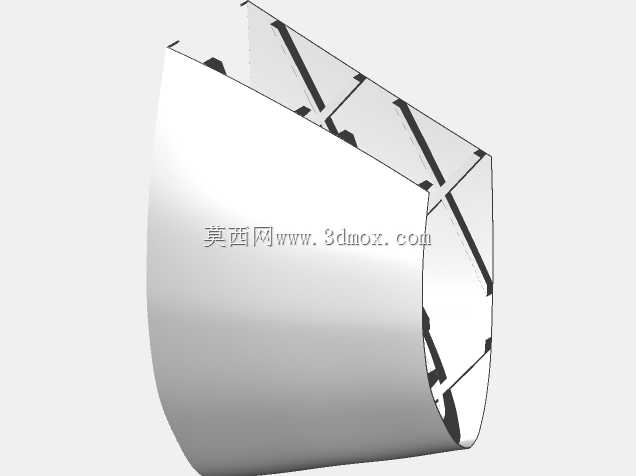

常规飞翼航模打印时最容易出现翼肋变形、蒙皮贴合翘边的问题，尤其是大后掠角的无尾飞翼布局，翼尖段的弦长收窄过快，层叠打印的翼肋支撑结构很容易在冷却过程中出现内应力扭曲，直接导致后续蒙皮热缩时出现局部鼓包，破坏翼面的气动连续性。这版结构把传统的等距翼肋排布改成了变密度网格承力架构，靠近翼根的区域网格密度提升30%，用来承接双动力单元的安装载荷，翼尖段的网格则做了斜向交叉排布，抵消打印冷却过程中的收缩应力，不用额外添加打印支撑就能保证翼型轮廓的精度。双80mm动力舱的安装座没有采用常见的整块实心结构，而是在安装孔周围做了环形加强筋，侧面预留了走线的镂空槽，既把动力单元的安装同轴度公差控制在0.1mm以内，又能让电机的散热气流顺着翼面内部的网格通道流通，避免长时间飞行时动力舱积热。翼身融合段的曲面过渡没有做生硬的折线拼接，而是把网格的棱边做了0.2mm的圆角过渡，蒙皮热缩时不会被尖锐的网格棱边硌出压痕，同时融合段的网格走向顺着气流的展向流动方向排布，飞行时翼面的紊流阻力能降低不少。垂尾替代结构的安装位做了快拆卡槽设计，不用额外打胶就能固定方向控制舵面，炸机时也能通过卡槽的溃缩吸收冲击能量，避免整个翼面结构断裂。起落架的安装预埋位直接整合在翼根的网格节点上，没有额外突出的安装座，着陆时的冲击载荷能顺着网格结构均匀分散到整个翼根区域，不会出现局部受力过大导致的翼根开裂问题。整机组装时不需要额外的碳杆加强，网格结构本身的轴向强度已经能满足大机动飞行的载荷要求，打印时也不用拆分过多零件，左右翼段各一次打印就能完成，拼接处的定位销直接做在翼根的网格端面上，对齐后就能保证两翼的安装角完全一致，省去了组装时反复调校翼面角度的步骤。
