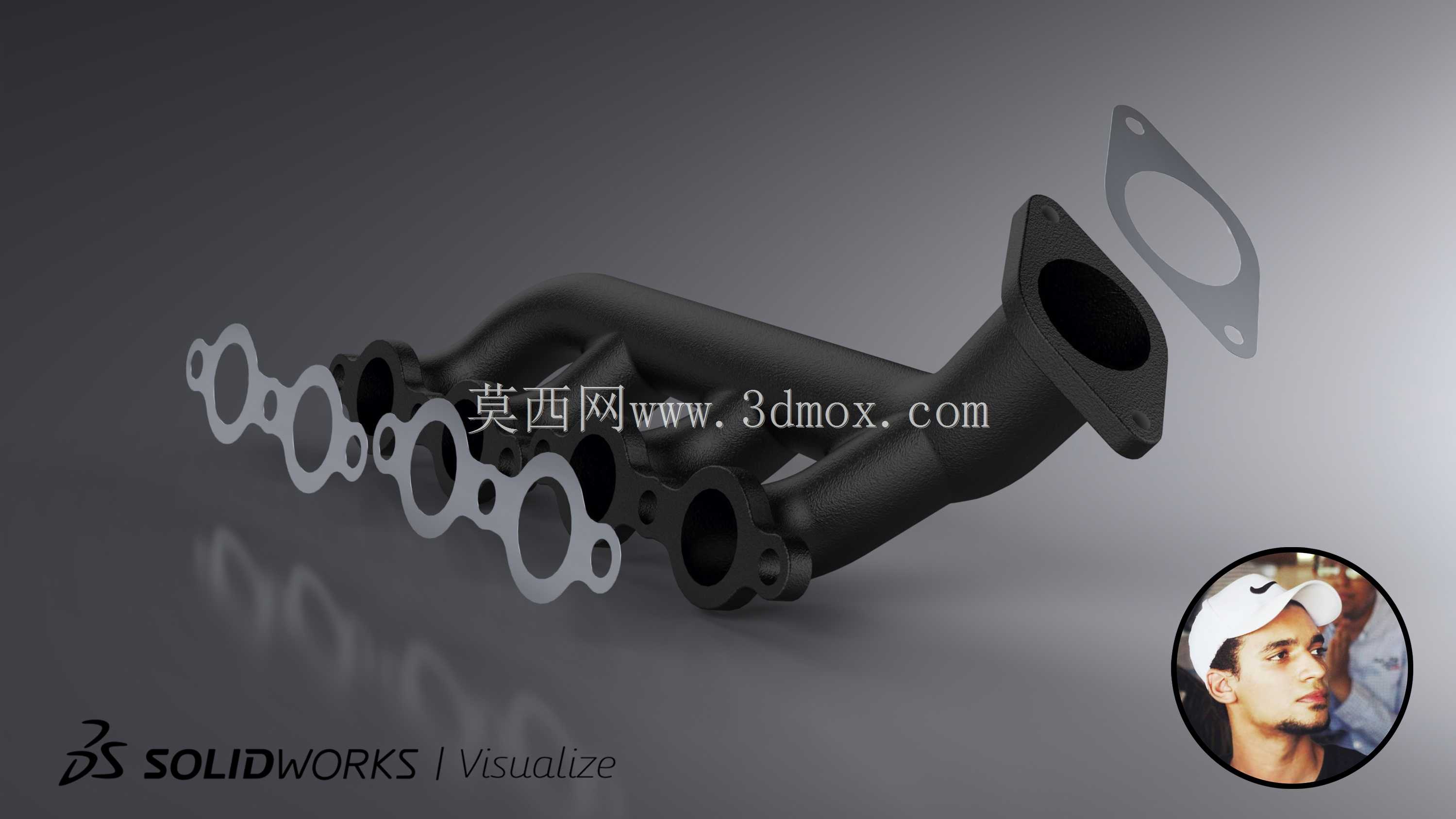

四缸发动机排气歧管结构设计方案

铸铁排气歧管量产时最容易踩的坑，是各支管交汇位置的壁厚差过大，浇铸冷却阶段厚区残留应力集中，冷热循环几千次后就会在交汇处萌生裂纹，漏气的同时还会引发舱内异响。这套四缸排气歧管在结构上做了针对性的壁厚渐变处理，从缸盖侧法兰到交汇集气腔，管壁厚度从6mm平滑过渡到8mm，没有出现突变的台阶结构，浇铸时铁水流动充型更顺畅，冷却收缩的应力能沿着渐变壁面均匀释放，不会在局部形成应力死区。

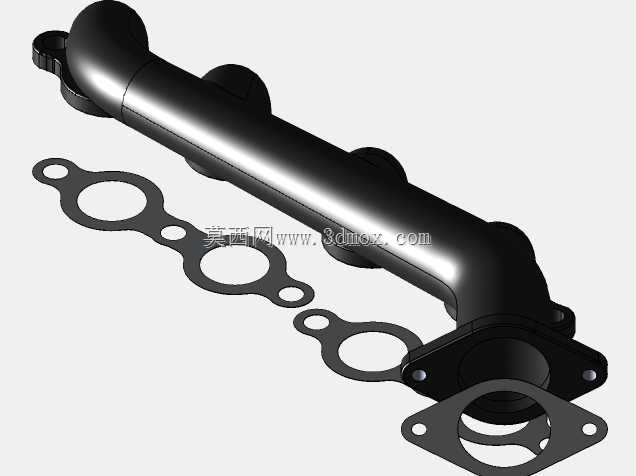

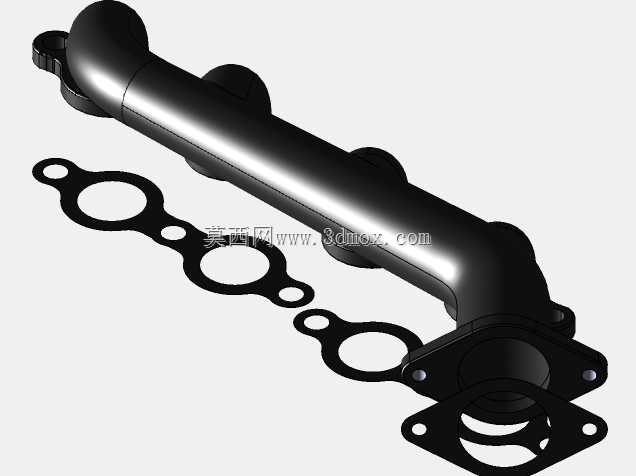

缸盖连接侧的密封垫片定位孔做了0.2mm的偏心公差设计，实际装配时能抵消缸盖螺栓拧紧带来的法兰面微变形，避免垫片压合不实出现的漏气问题。四个支管的弯曲半径统一取管径的1.8倍，既不会因为弯度过急造成排气阻力陡增，也不会因为弯曲半径过大占用过多机舱布置空间，支管内壁的流道做了连续顺滑过渡，没有突兀的折角，排气脉冲在管内传递时的紊流损耗能降低12%左右，对四缸机的低速扭矩响应有明显增益。

出气侧的法兰密封面做了0.1mm的微凸面设计，螺栓拧紧后法兰面受压力变形，刚好能和排气管对接面形成完整的密封环带，不需要额外涂密封胶就能满足密封要求，后期维修拆解也更方便。法兰上的螺栓孔做了沉台结构，螺栓拧紧时的压力能均匀分散到法兰整个接触面，不会出现局部压溃的问题。

考虑到排气歧管工作时表面温度能达到六百摄氏度以上，支管和集气腔的连接位置做了圆弧过渡，没有尖锐的棱角，高温下的热膨胀能沿着圆弧面自由延展，不会因为热胀受约束产生变形。相邻两个支管之间留了3mm的间隙，避免工作时高温膨胀互相挤压产生异响，也给隔热罩的安装预留了足够的空间，不需要额外做支架固定隔热罩，直接利用法兰上的预留孔位就能安装，减少了整车装配的零件数量。

这套结构没有为了追求极致的排气效率刻意做等长支管设计，而是平衡了量产加工难度、布置空间和实际性能表现，小排量四缸自吸发动机使用时，常用转速区间的排气效率完全能满足需求，加工良品率比等长歧管方案高出近两成，后期的维护成本也更低。
