家用卧式吸尘器外壳结构设计方案

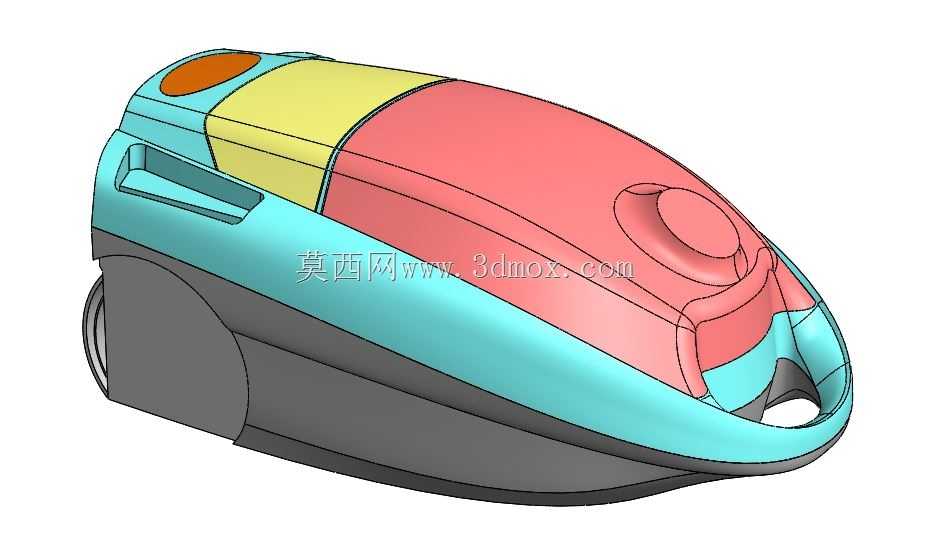

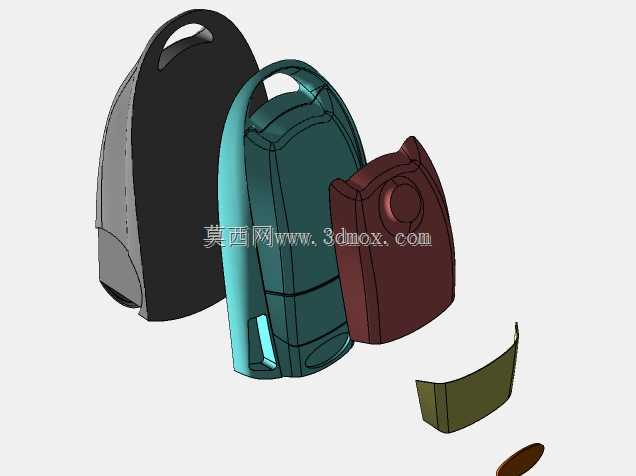

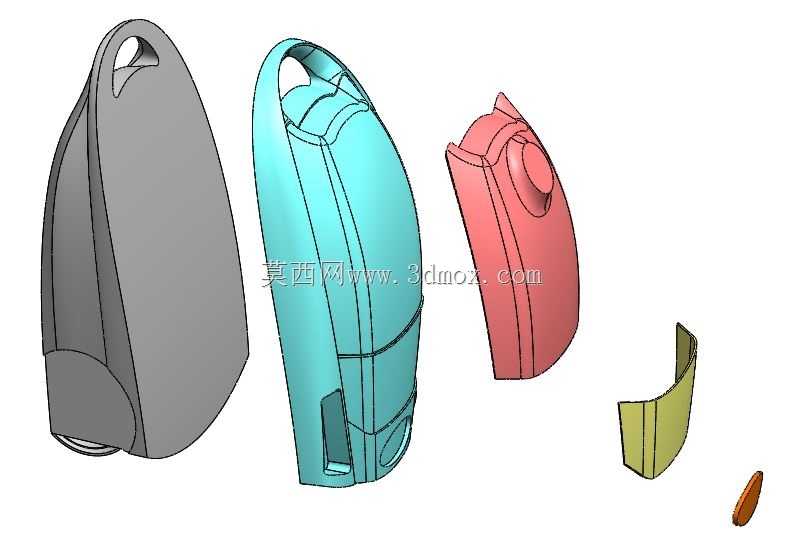

卧式吸尘器壳体的曲面拼接缝位置，是量产阶段最容易出现飞边、装配错位的重灾区，常规建模时直接将多段曲面做布尔合并，忽略了不同曲率面在注塑冷却阶段的收缩率差异，很容易在拼缝处出现0.2mm以上的段差，既影响外观质感，还会让内部尘腔的密封胶条无法完全贴合，长期使用后出现漏灰、吸力衰减的问题。这款壳体的曲面拆分逻辑完全贴合注塑加工的走胶方向，上盖的大弧面从顶部提手位置向吸口端做连续曲率过渡，没有出现曲率突变的折角，能让熔融的ABS料在模腔内匀速流动，避免局部缺胶或者熔接痕出现在外观可视区域。侧面的青蓝色装饰面和顶部粉色盖板的拼接止口做了0.15mm的错位倒扣，不需要额外打胶就能实现预固定，装配时工人只需要对准卡扣按压到位，就能保证两个外观面的齐平度，不会出现高低差。底部的灰色底座和上壳体的连接位特意避开了滚轮的安装支点，滚轮轴座的加强筋直接和底座的注塑骨架连为一体，摔落测试时冲击力会直接传导到整个骨架，不会让拼接缝处出现开裂。顶部的橙色小盖板是出风口的滤网更换口，边缘做了一圈0.8mm的密封槽，刚好卡入配套的EVA密封圈，更换滤网时不需要额外调整密封件位置，扣合后就能达到IPX4的防水等级，日常清洁时不小心溅到水也不会渗入电机仓。提手位置的内凹曲面做了1.5度的脱模斜度，内壁的加强筋顺着斜度方向排布，既不会在注塑时出现粘模问题，还能提升提手的承重能力，装满2L灰尘的状态下提拎也不会出现壳体形变。吸口端的过渡曲面做了渐变壁厚处理，靠近接口的位置壁厚加厚到2.5mm，和外接吸管的配合公差控制在0.1mm以内，插拔吸管时不会出现松动或者卡滞，长期插拔磨损也不会影响连接密封性。壳体内部的尘腔分隔筋和外壳曲面做了一体化设计，不需要额外安装分隔件，减少了装配工序的同时，也避免了额外零件带来的异响问题。
