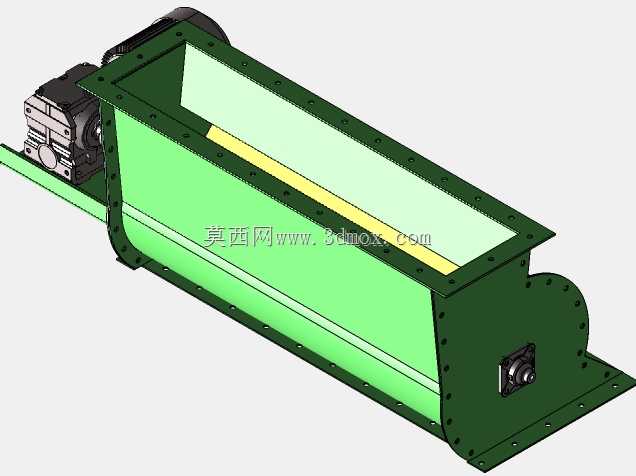

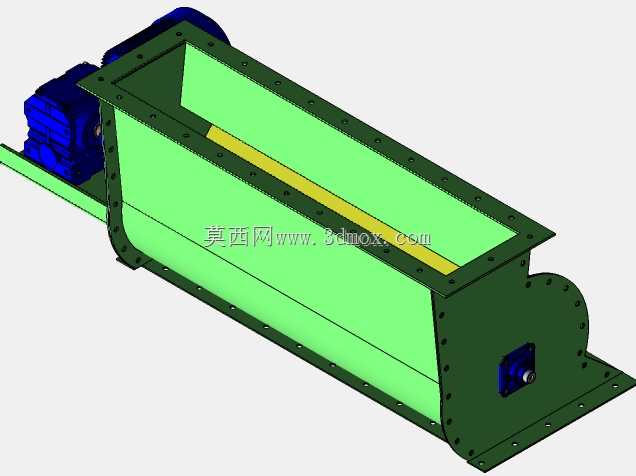

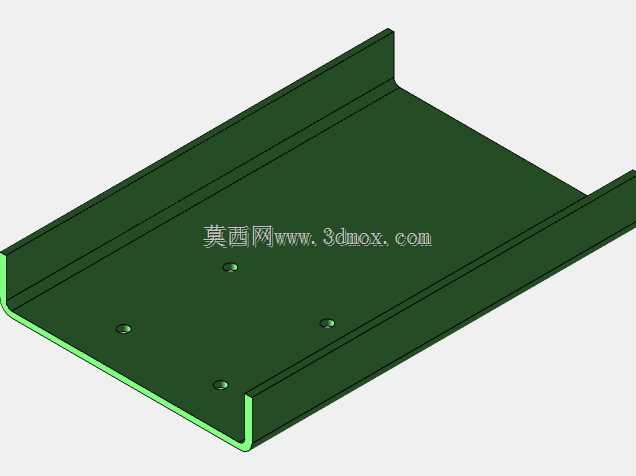

带驱动组件的旋转容积式给料料斗结构

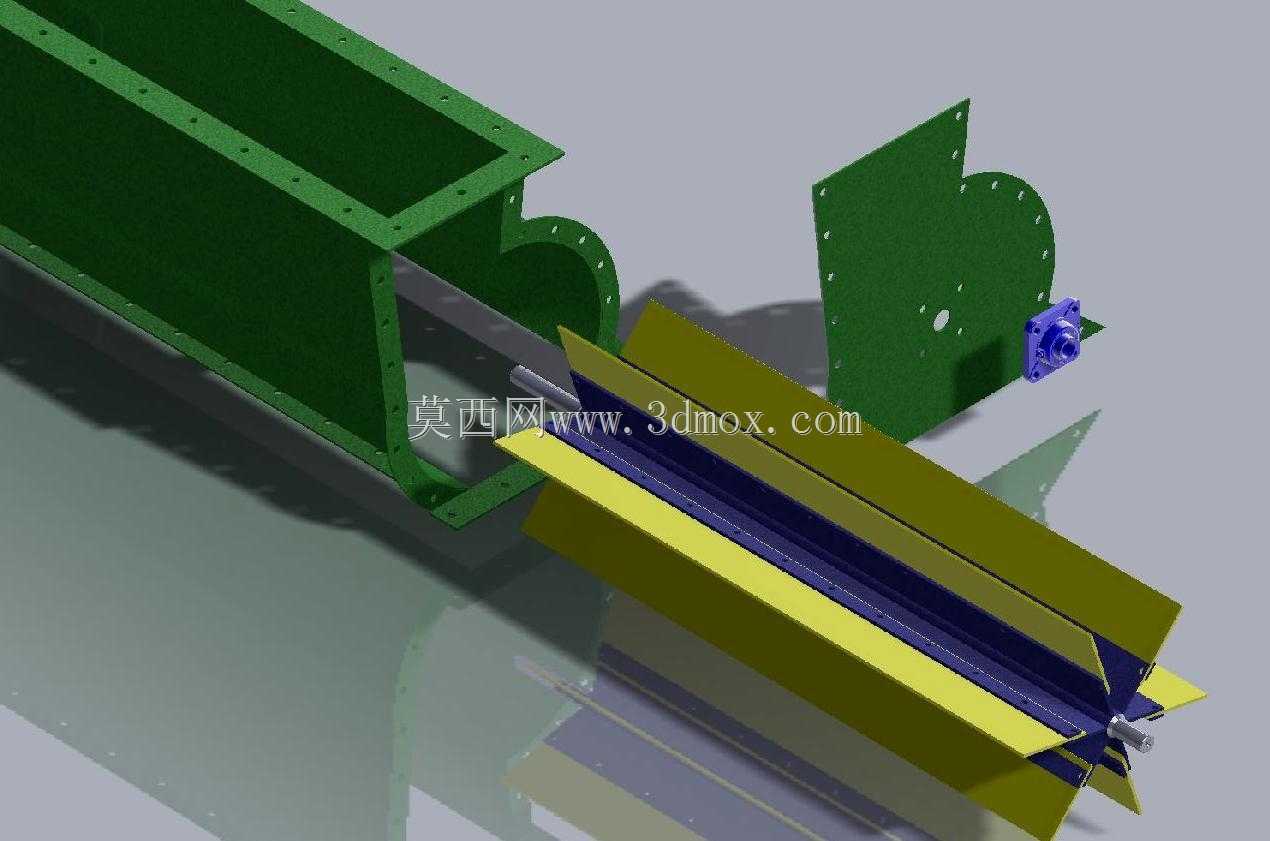

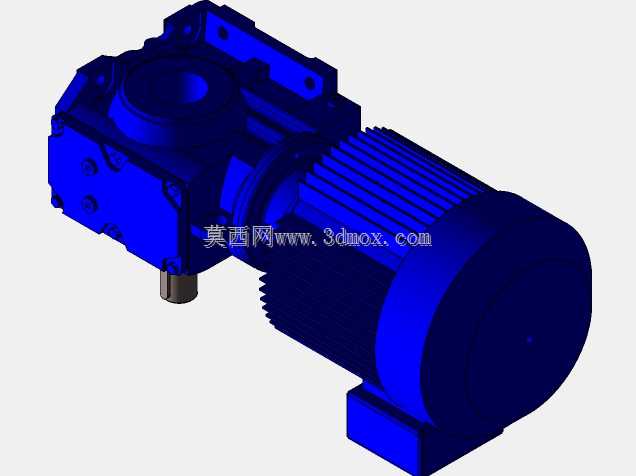

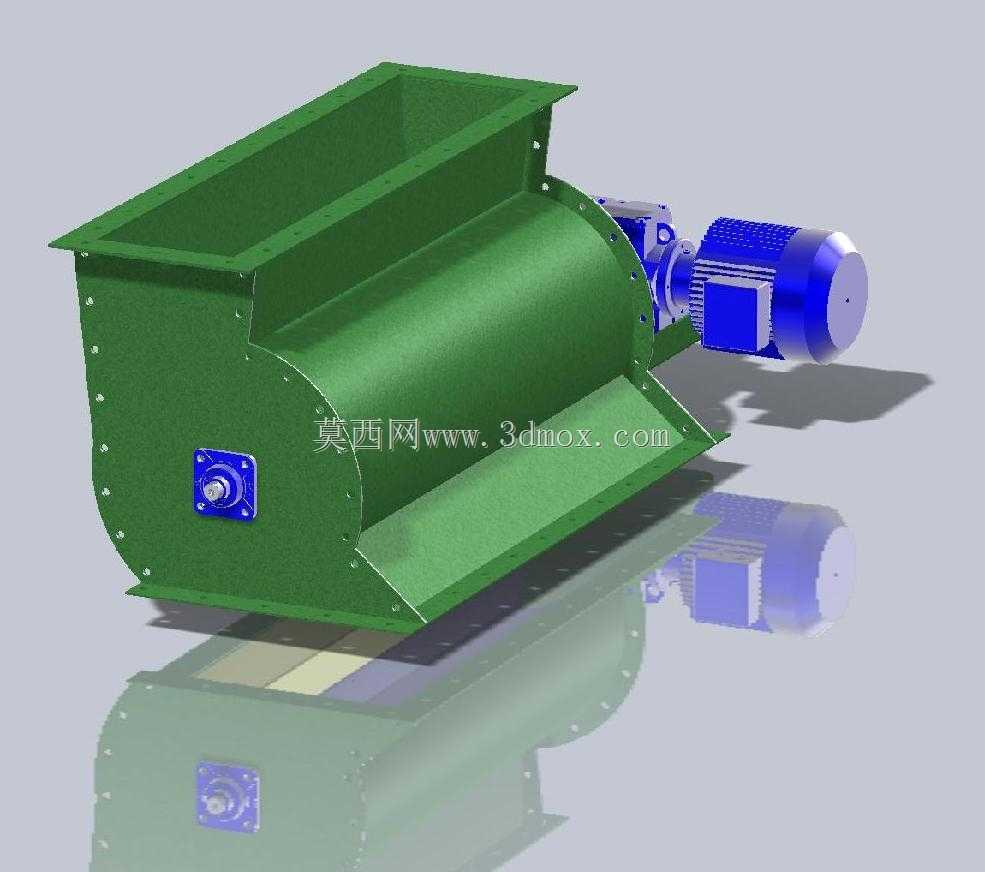

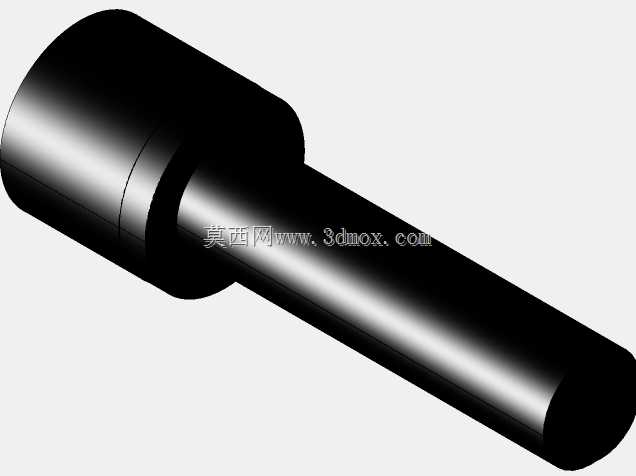

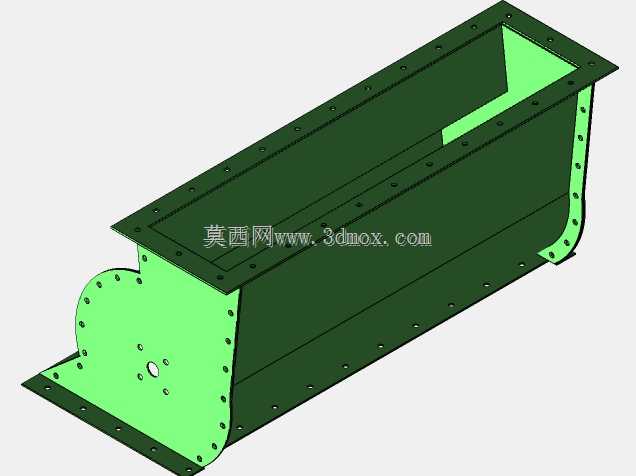

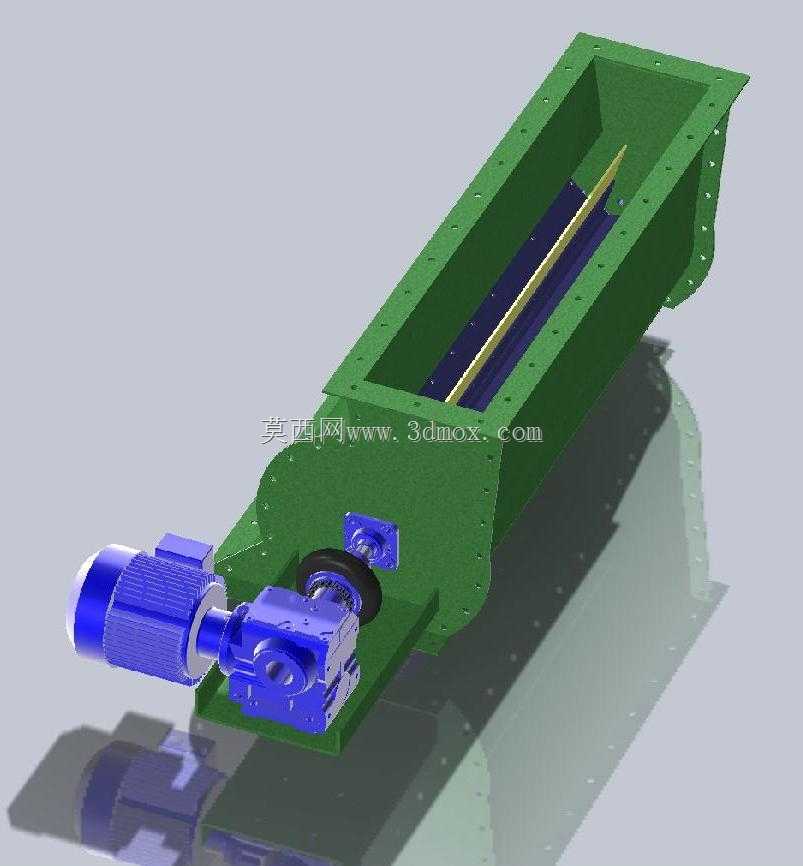

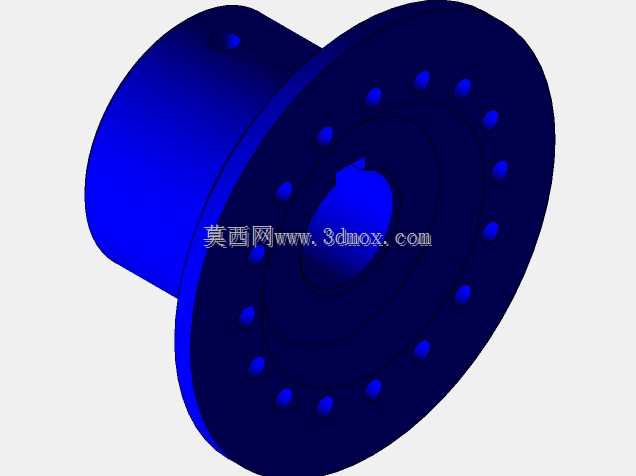

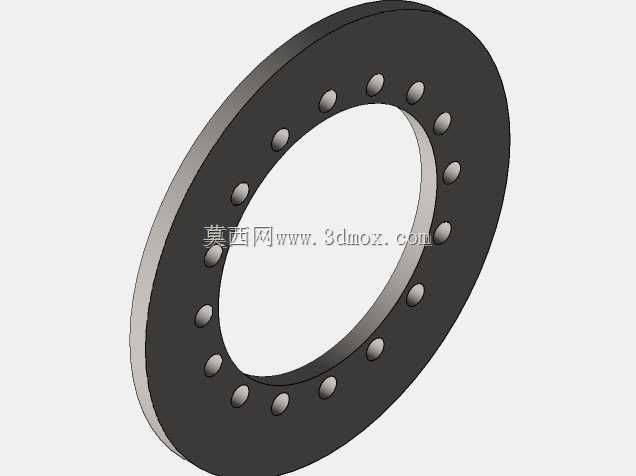

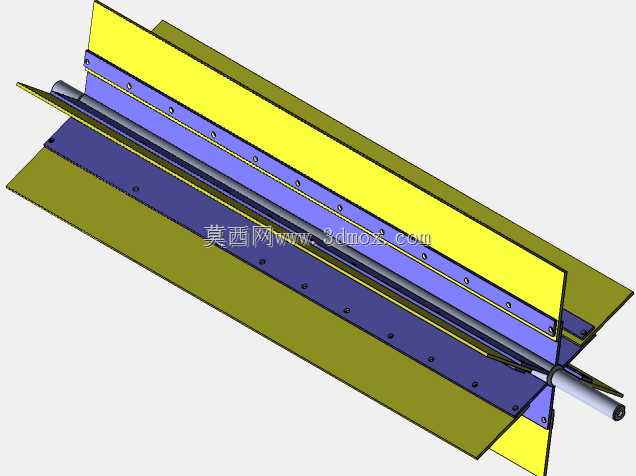

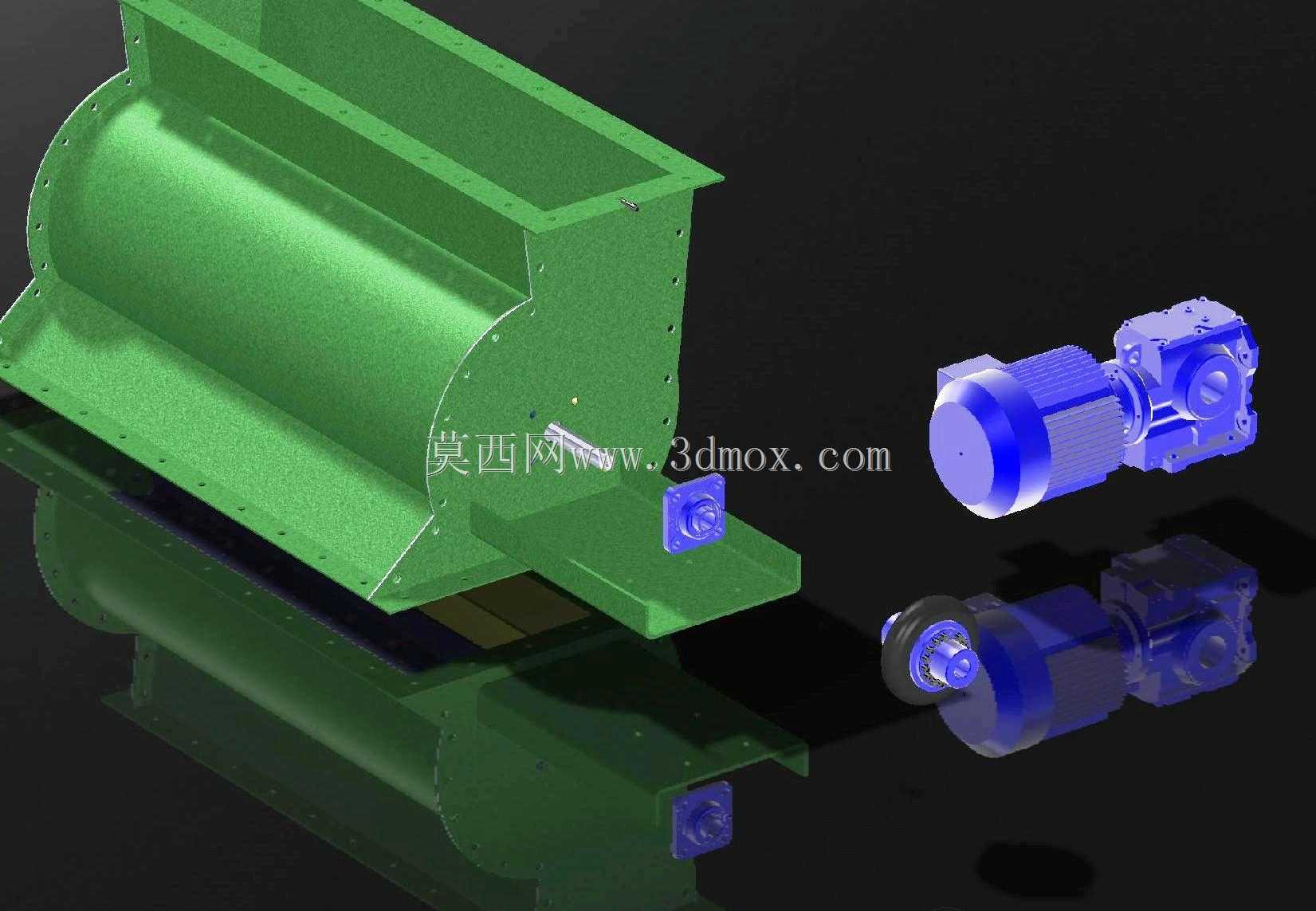

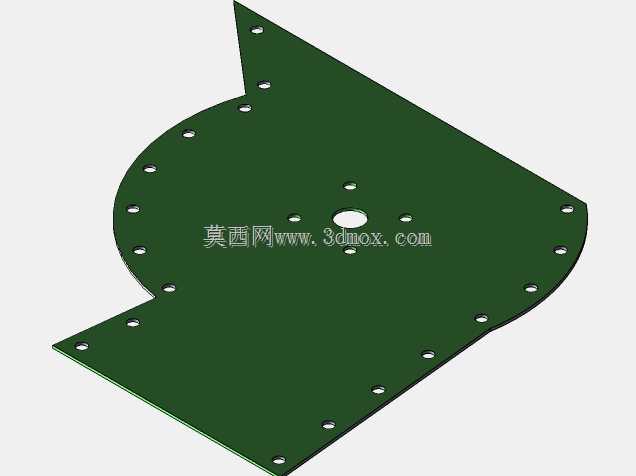

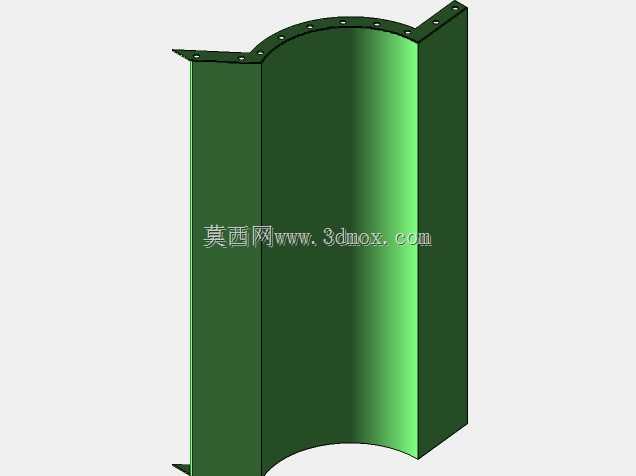

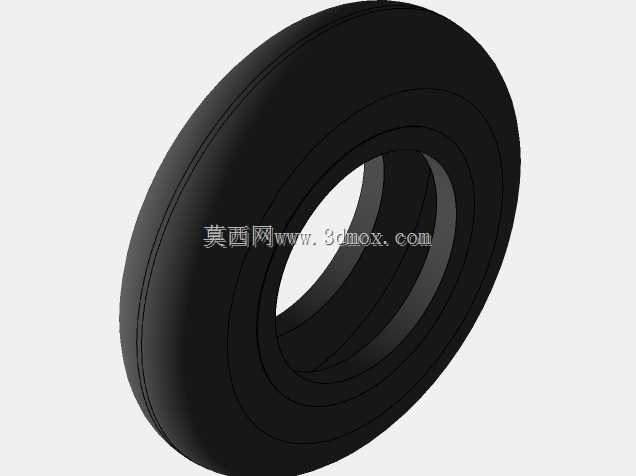

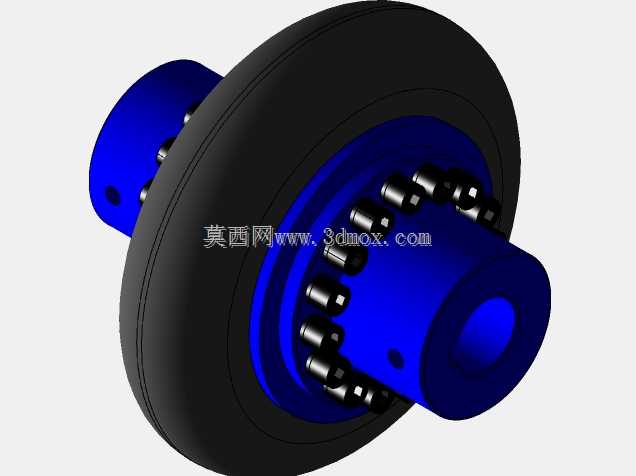

散料输送现场的容积式给料设备，最容易被忽略的隐患恰恰藏在料斗与给料转子的衔接段——不少现场投用的设备运行半年就出现卡料、漏料，根源就是料斗腔体的过渡曲面没有顺着物料流动轨迹做顺滑处理，直角折角处容易积料，细粉受潮后板结就会蹭到旋转叶片，轻则增加驱动负载，重则卡停转子烧毁电机。这款料斗的腔体侧壁做了连续的渐变弧面过渡，从上方的进料法兰口到下方转子容纳腔，没有突兀的折角，物料靠自重下落时不会在拐角处滞留，哪怕是含水率略高的粉状物料，也能顺着弧面滑落到转子叶片的容腔里。料斗与端盖连接的法兰边做了等距排布的螺栓孔，孔位的同轴度公差控制在0.1mm以内，现场装配时不用反复撬拨调整端盖位置，密封垫压紧后受力均匀，不会出现局部缝隙漏粉的问题。驱动侧的轴承座安装位做了凸台定位，轴承座嵌入凸台后径向窜动量被限制在极小范围，转子运转时的径向跳动不会蹭到腔体内壁，叶片和腔体之间的间隙可以控制在更小的范围，容积计量的精度也能随之提升。转子轴穿过端盖的位置预留了密封件安装槽，槽的深度和宽度适配常用的骨架油封，不用额外加工密封座，现场更换密封件时直接拆端盖就能操作，维护成本更低。料斗本体的壁厚做了差异化设计，进料口法兰边因为要承受上方料仓的重量，壁厚比腔体侧壁厚2mm，既保证了承重强度，又不会让整个料斗过于笨重，吊装就位时不需要大吨位起重设备。腔体内部的叶片边缘做了小角度的倒角，不是锋利的直角，万一有小块硬质杂物落入料斗，叶片转动时不会直接卡死死点，倒角能把杂物挤到容腔底部随物料排出，减少过载停机的概率。驱动端的减速机安装座和料斗本体做成了一体式的连接支架，不用额外现场焊接支架，安装时减速机输出轴和转子轴的同轴度靠加工精度保证，不会出现现场焊接支架变形导致的轴系偏斜，联轴器的使用寿命能延长两倍以上。料斗底部的出料口法兰做了止口设计，和下方输送设备连接时能自动对中，不用反复测量调整位置，法兰连接后的密封面贴合紧密，输送负压工况下也不会漏入外界空气影响计量精度。
