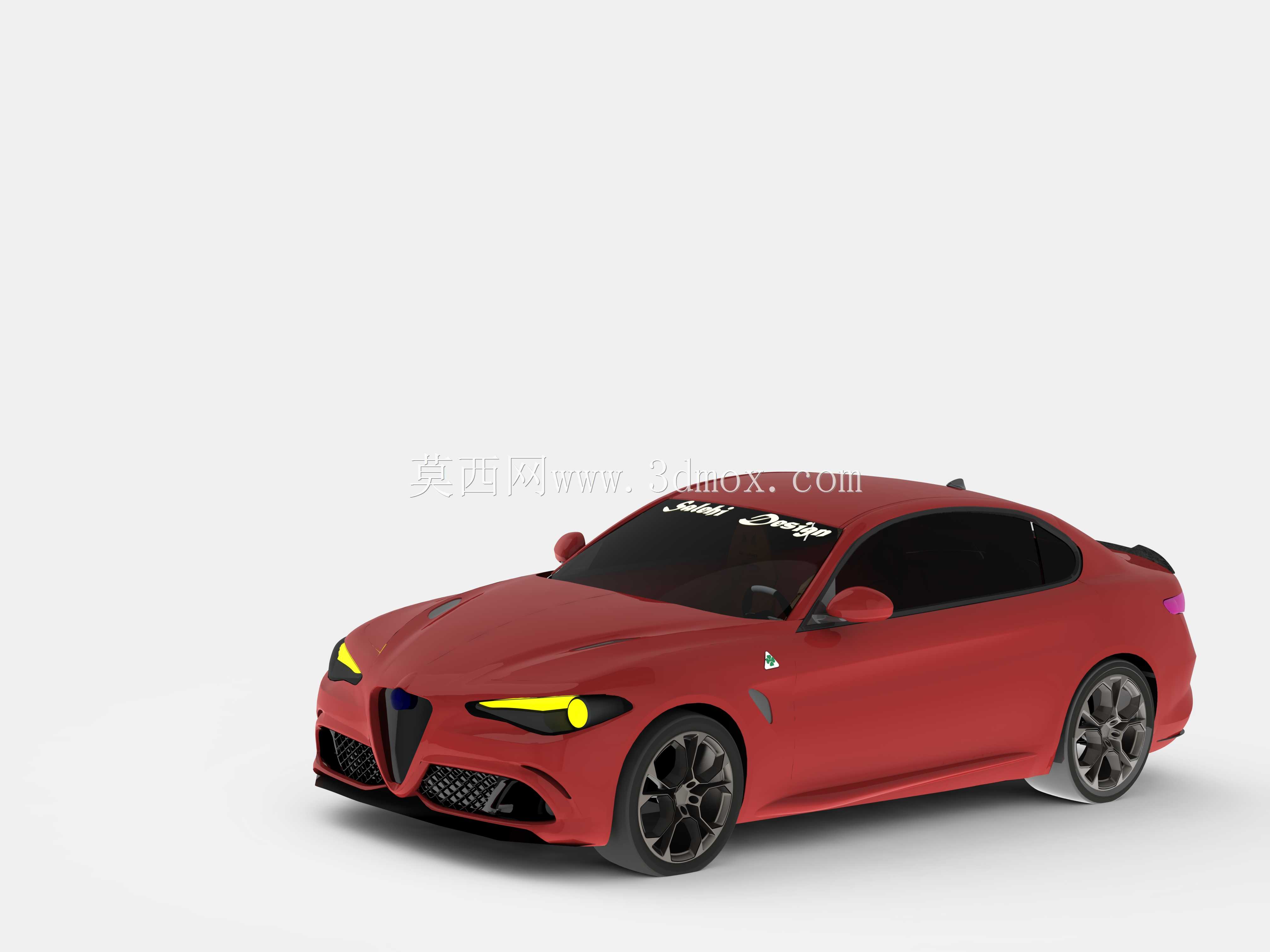

阿尔法罗密欧朱利亚QV轿跑曲面建模

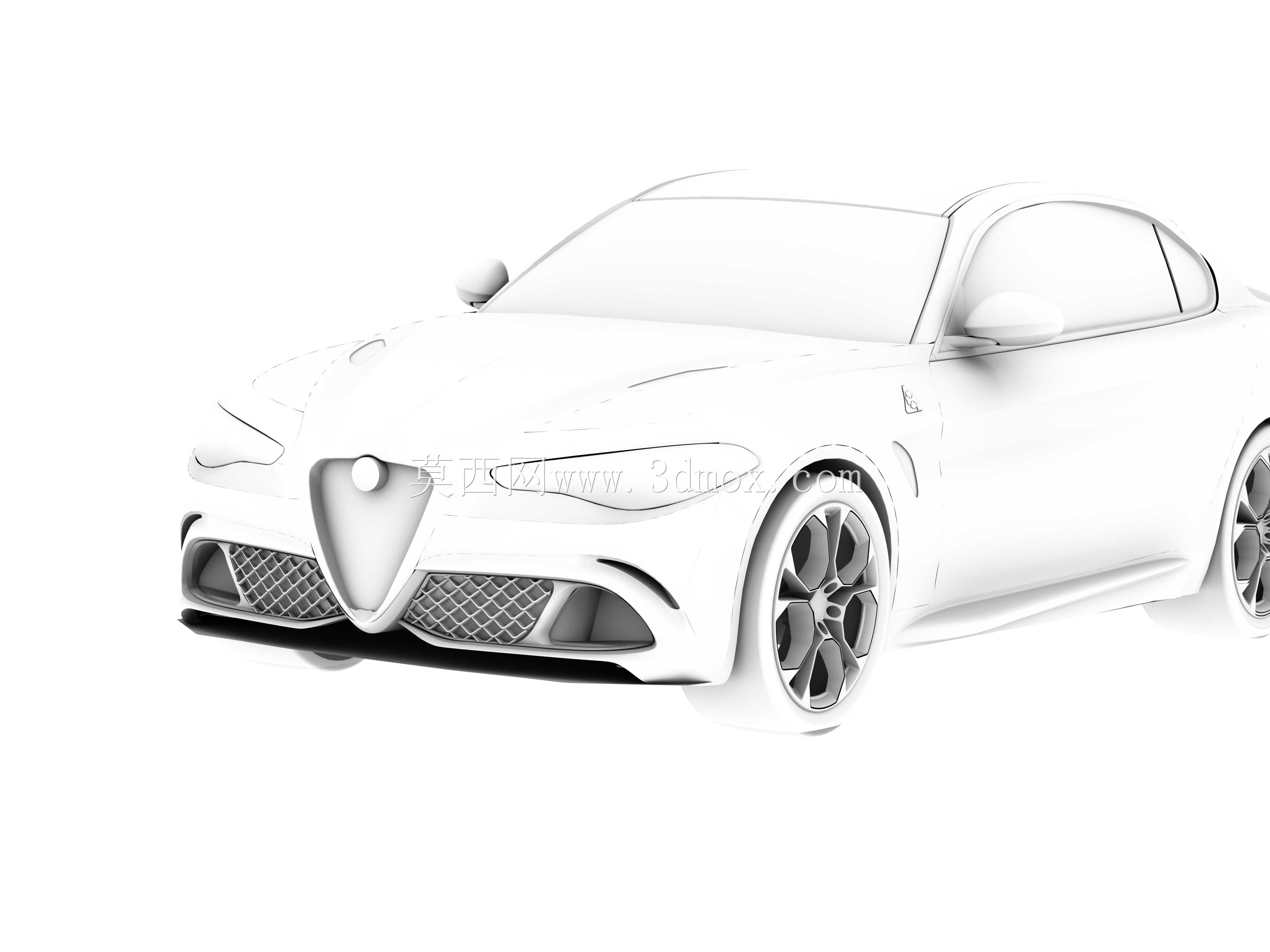

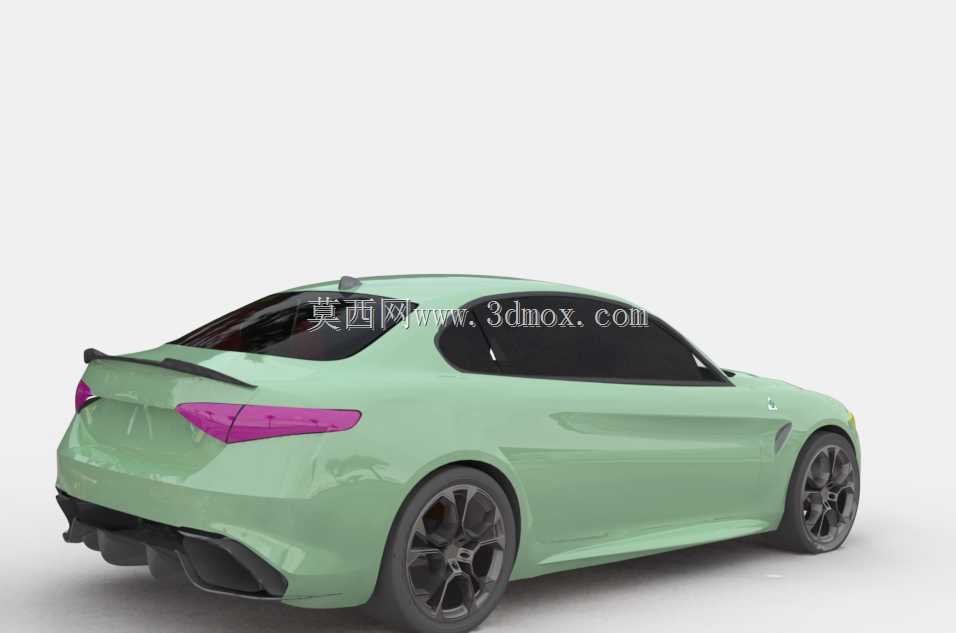

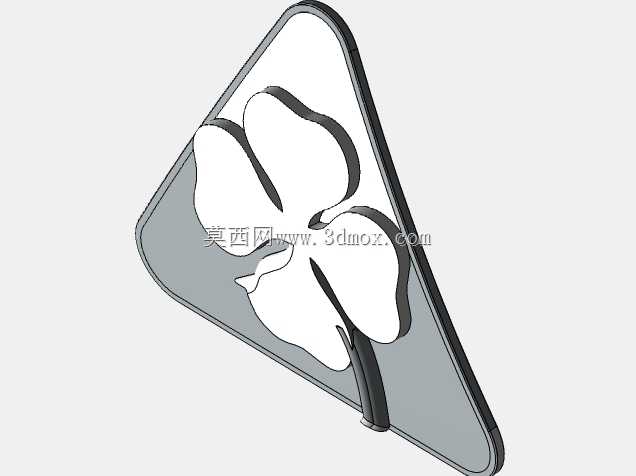

量产轿跑的外覆盖件曲面建模，最容易踩的坑是忽略冲压工序的回弹余量，尤其是阿尔法罗密欧朱利亚QV这类以锐利棱线为设计核心的性能车，前脸三角盾形格栅与两侧大灯的衔接曲面，稍有曲率偏差就会在实际冲压后出现光影断层。引擎盖中央的隆起筋线并非单纯的造型装饰，其曲率变化要兼顾行人碰撞保护的溃缩空间，同时还要匹配翼子板安装位的公差带，建模时不能只追求视觉上的锐利感，得把冲压时的材料拉伸率算进去，0.7mm厚度的冷轧钢板在深拉延过程中，棱线位置的减薄率不能超过18%，否则量产时容易出现开裂。侧面的溜背线条从A柱延伸到尾厢盖，这条曲面的G2连续性要一直保持到后翼子板的轮拱位置，很多建模者容易在C柱下方的曲面拐点处出现曲率跳变，实车喷完漆后在自然光下会出现明显的光影凹陷。前保险杠的进气口边缘做了0.3mm的圆角过渡，这个细节很多人会忽略，直接做直角棱边，实际注塑的时候尖角位置容易出现缺胶，而且后期行驶中飞溅的碎石很容易磕掉漆层。侧裙的下边缘做了内收的斜面，不是垂直于地面的平面，这个角度是经过风洞验证的，能减少高速行驶时轮拱处的乱流，建模时要把这个斜面的角度控制在7度，偏差超过1度就会影响整车的风阻系数。轮毂的辐条造型做了镂空减重，每根辐条的背面都有拔模斜度，不能直接做等厚结构，否则铸造的时候无法脱模，而且辐条与轮辋的衔接位置做了圆弧过渡，能分散行驶时的冲击载荷，避免应力集中导致的辐条断裂。大灯的灯腔内部曲面要和外灯罩的曲率匹配，不然光线经过透镜折射后会出现光斑偏移，日行灯的导光条安装位有0.2mm的定位凸台，装配时能直接卡入灯座的凹槽，不用额外打胶固定。尾翼的安装面和尾厢盖的曲面完全贴合，四个固定螺栓的位置做了沉孔设计，装配后螺栓头不会突出尾翼表面，避免增加额外的风阻。车门的腰线贯穿前后门把手，把手的安装基座和车门内板的焊接螺母位置对齐，建模时要预留0.5mm的调整间隙，方便总装时调整车门和翼子板的面差。
