非全长扭矩管太阳跟踪光伏板结构设计

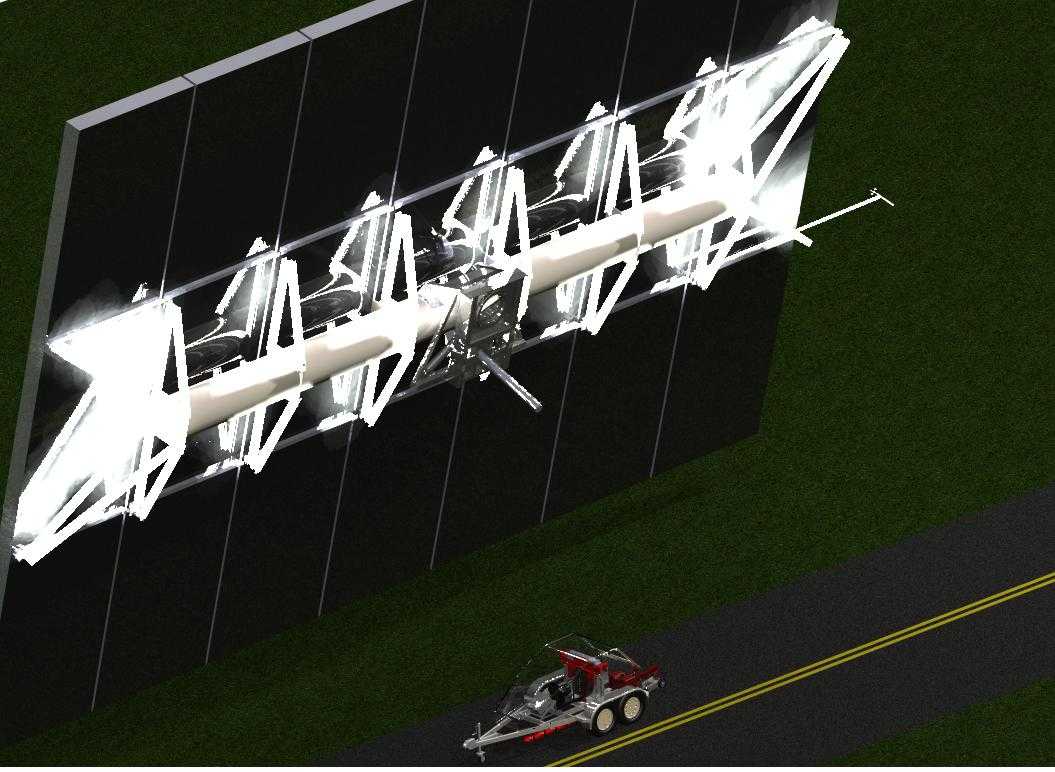

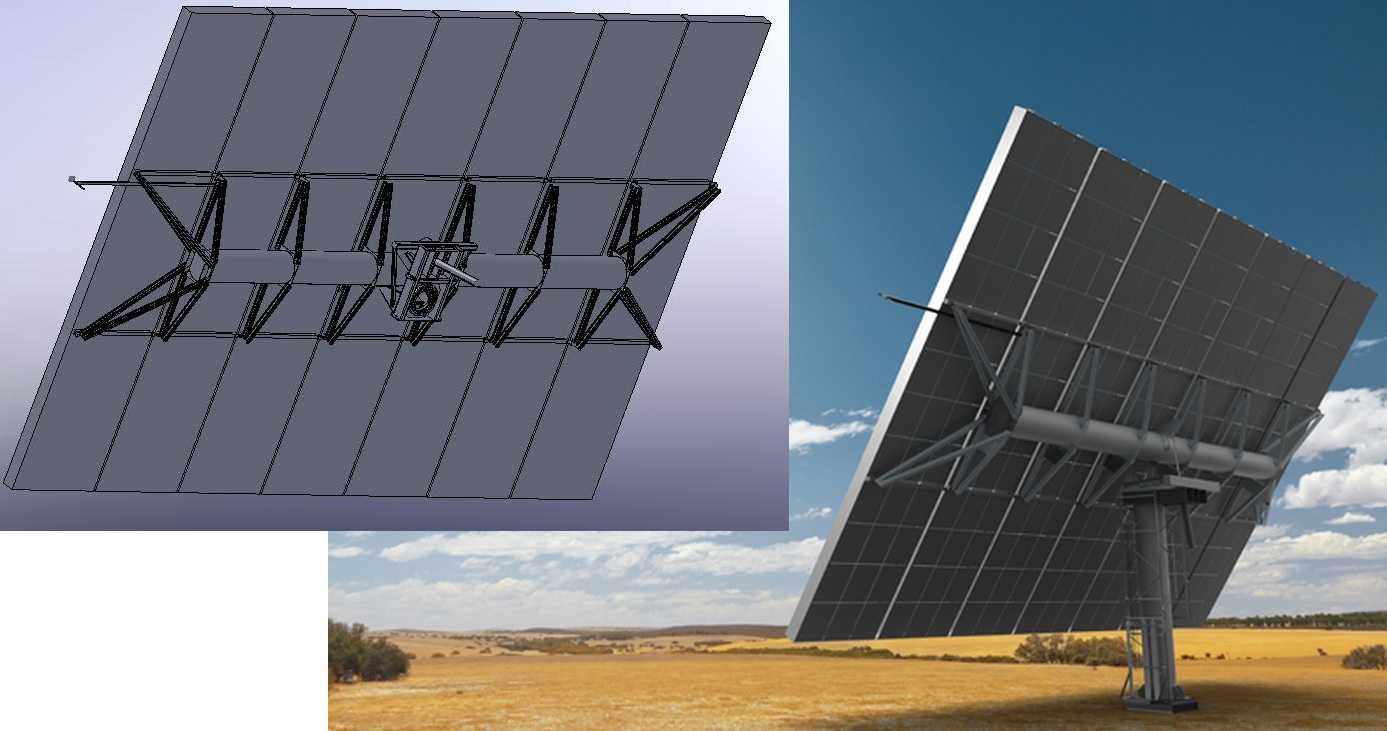

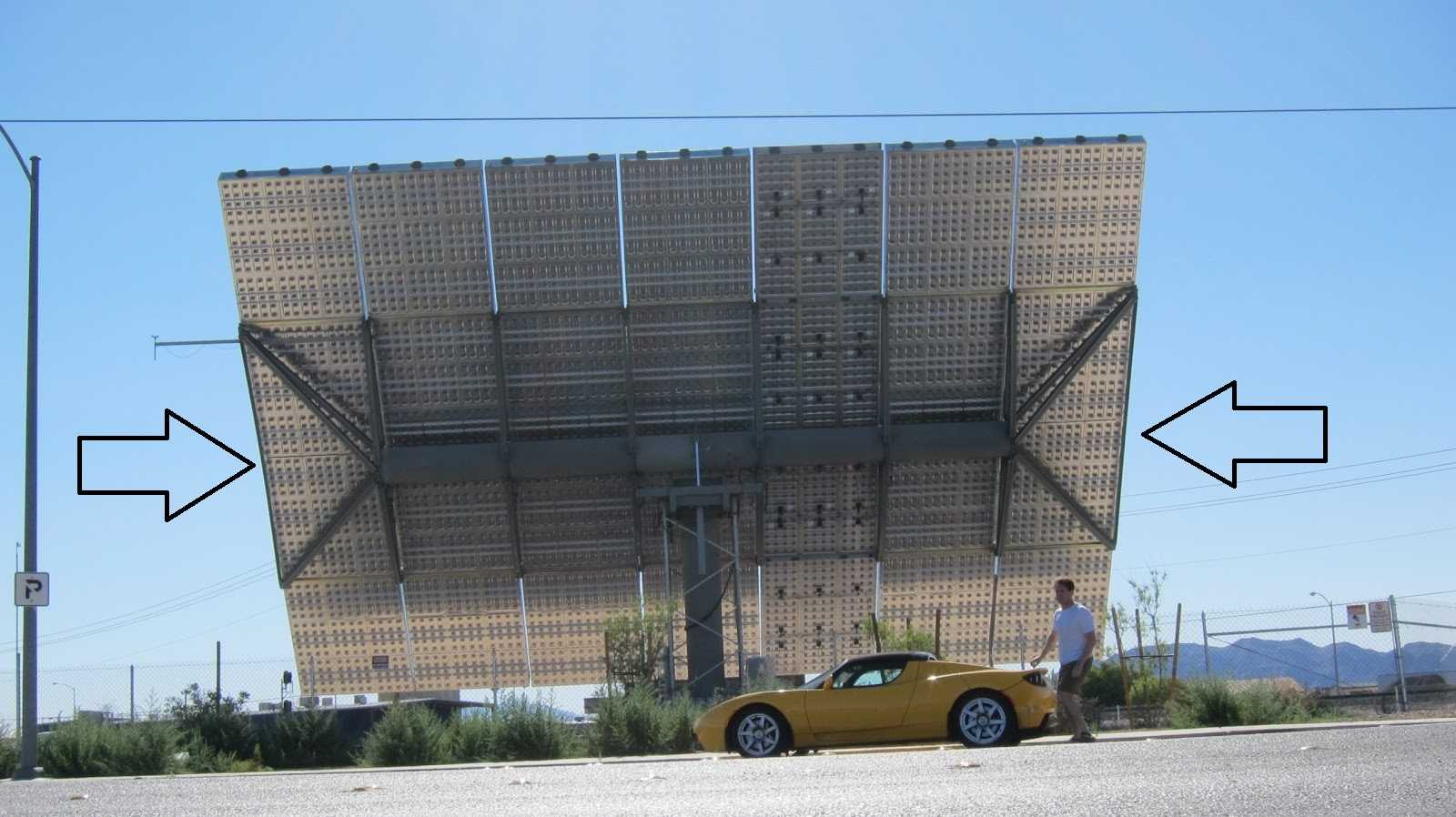

　　这套太阳跟踪光伏装置的三维结构，核心针对大规模地面光伏电站的占地利用率与发电增益需求设计，区别于传统全长扭矩管的跟踪支架方案，采用分段式非全长扭矩管排布逻辑，在保证阵列抗风载、抗雪载结构强度的前提下，大幅降低单兆瓦支架的钢材耗量，同时缩减支架驱动端的输出扭矩要求，适配荒漠、山地、滩涂等多种大型光伏电站的布设场景。从实际应用层面看，常规平单轴跟踪支架多采用通长扭矩管贯穿整列光伏组件，单排组件长度往往受扭矩管挠度限值约束，过长易在极端风况下出现扭振、组件隐裂等问题，这套结构将扭矩管做分段式设计，在每段扭矩管的衔接位置设置支撑铰点，既保留了平单轴跟踪太阳高度角的核心功能，让组件板面始终保持与太阳入射光线的最优夹角，

　　相比固定倾角光伏阵列可提升20%以上的年发电小时数，又打破了整列长度对扭矩管挠度的限制，可根据场地地形灵活调整单排组件的布设长度，减少山地场景下的场平工程量。结构设计层面，组件边框的夹持结构采用快装式卡扣设计，匹配常规晶硅组件的安装孔位公差，安装时无需现场钻孔，可直接将组件卡入支架檩条的预设卡槽内，降低现场施工的人工耗时。扭矩管与立柱的回转支撑部位采用自润滑轴套结构，无需定期加注润滑脂，可适应西北荒漠地区高沙尘、低维护频次的运维环境，驱动端采用回转式减速结构，配合角度传感器可实现±0.5度以内的跟踪精度，避免跟踪偏差带来的发电损失。从安装边界来看，单组阵列的立柱跨距根据不同区域的风荷载取值做了参数化调整，基本风压0.

　　55kN/㎡的区域立柱跨距可做到4米以上，立柱基础采用预制混凝土桩或者螺旋地桩两种可选形式，适配不同地质条件的安装需求，组件下沿距离地面的最小高度预留了0.8米的空间，满足组件下方植被生长、小型检修设备通行的要求，也适配农光互补、牧光互补等复合用地场景的布设要求。整套结构的受力传递路径经过多轮迭代优化，风荷载、雪荷载、组件自重荷载通过组件边框传递到横向檩条，再集中传递到分段扭矩管上，最终通过回转支撑传递到下部立柱与基础，各连接节点的应力集中区域都做了圆弧过渡与加强筋设计，避免长期交变荷载下出现结构疲劳失效。
