拖挂式落锤路面挠度检测装置结构

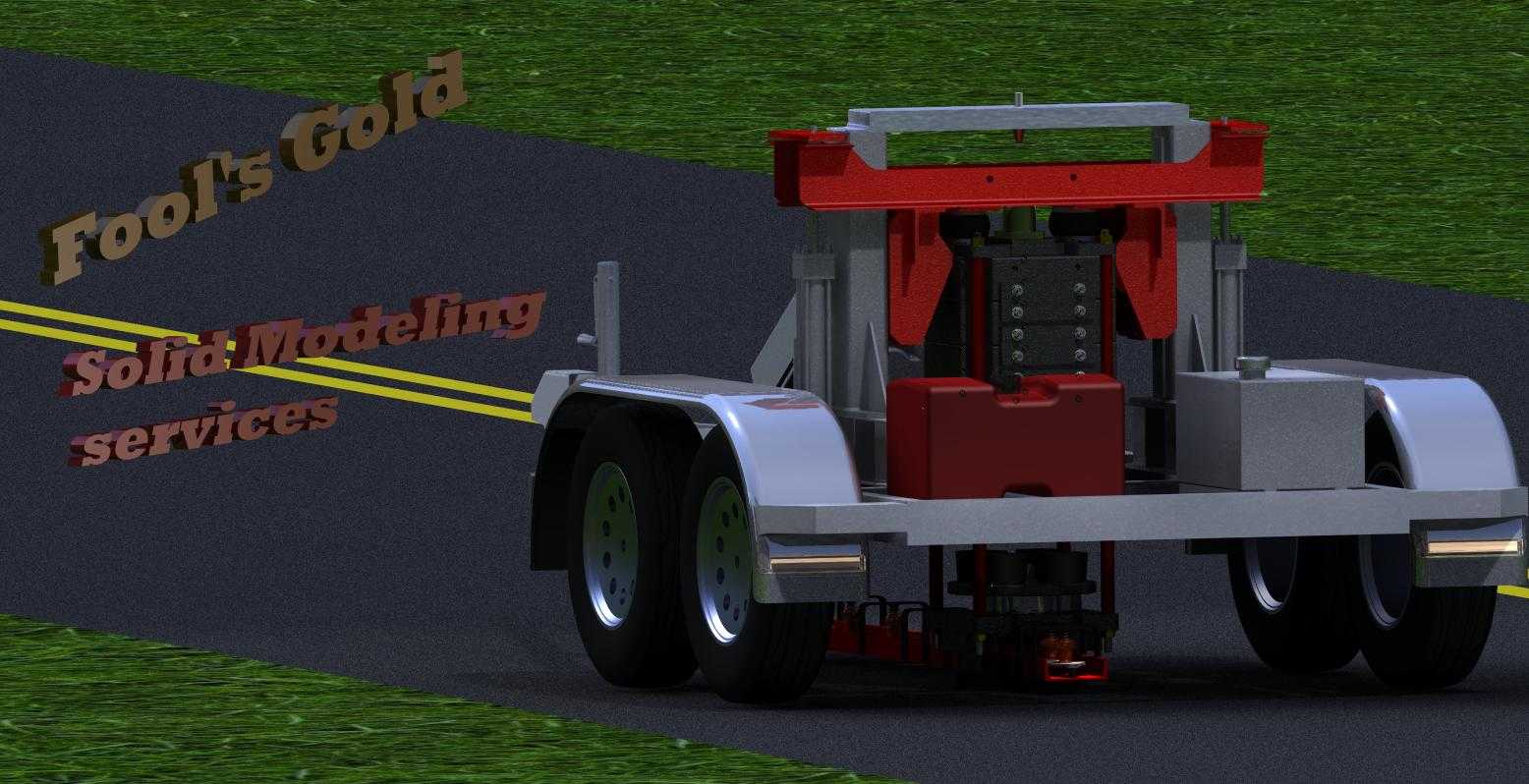

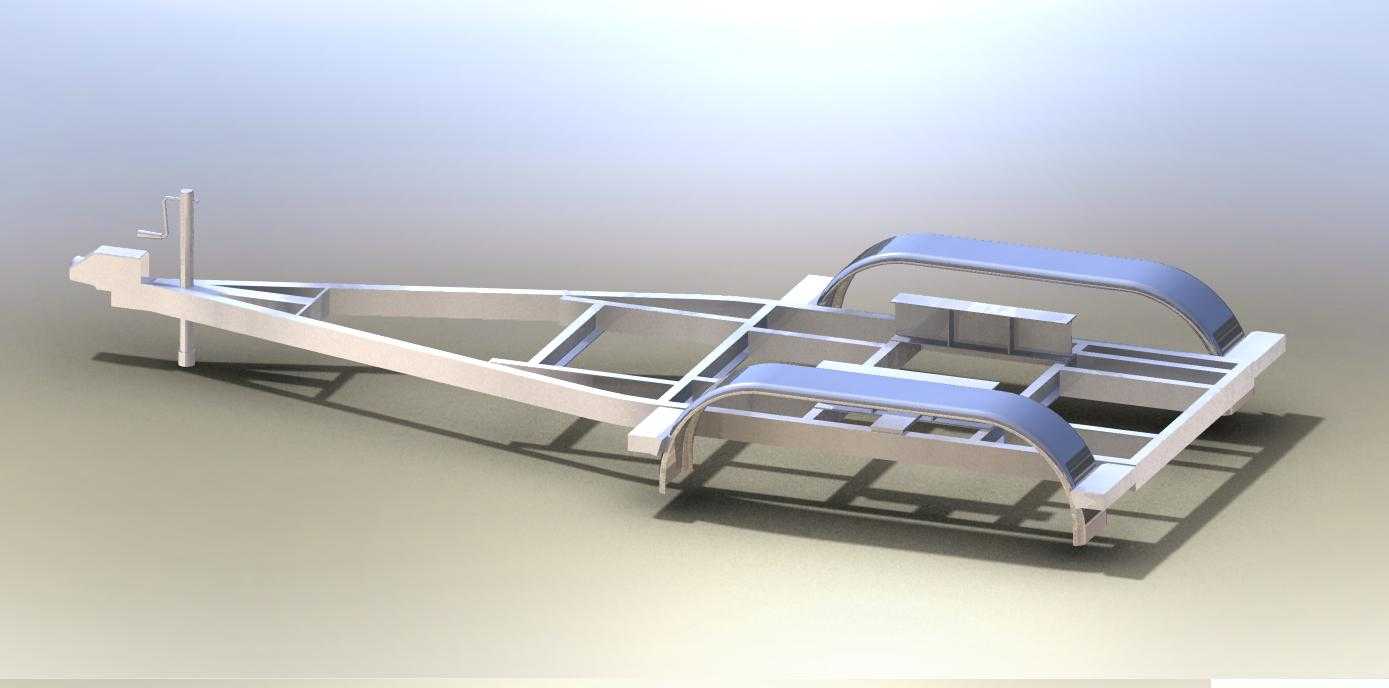

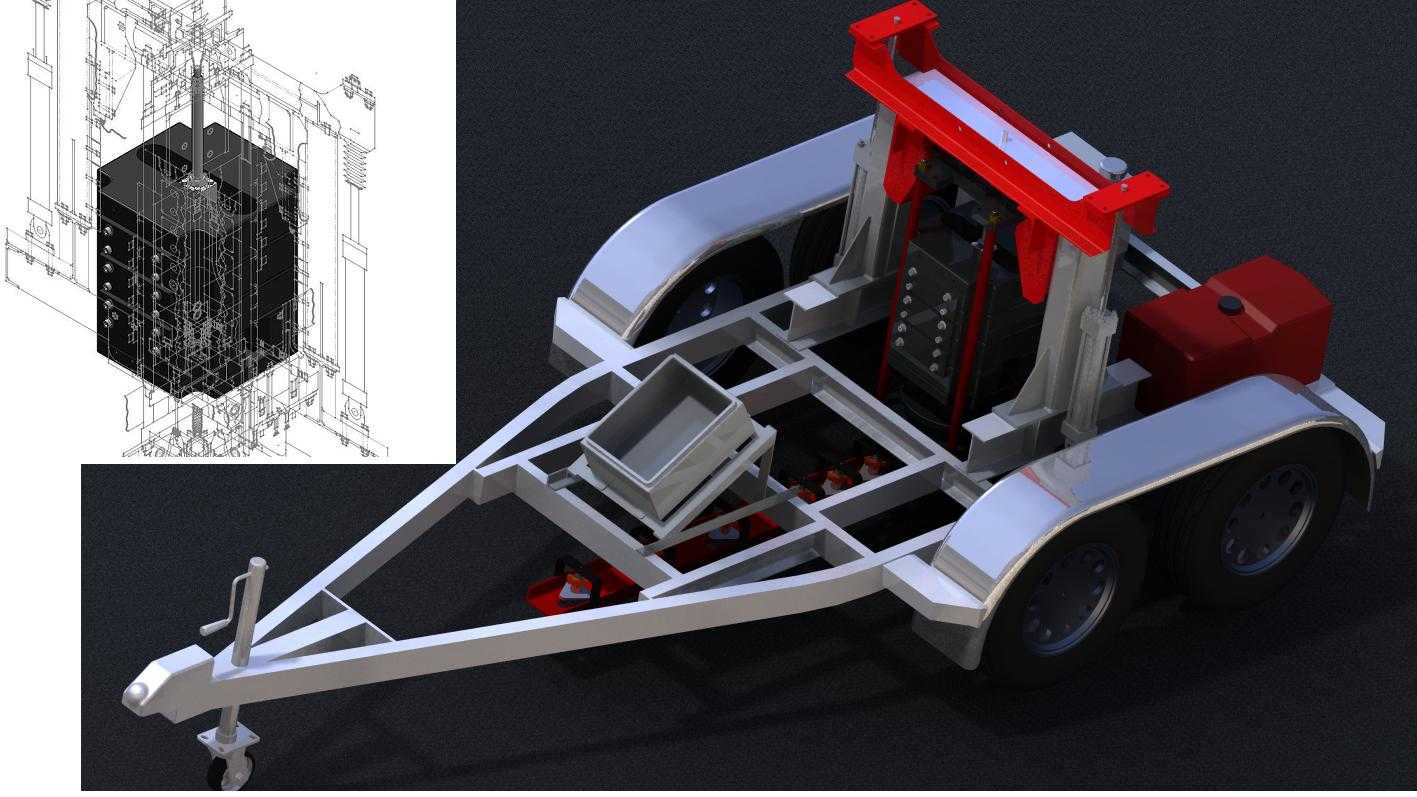

　　这款拖挂式落锤检测装置主要面向道路工程竣工验收、日常养护巡检场景，用于快速获取路面结构在动态冲击荷载下的弯沉响应数据，替代传统贝克曼梁的人工静态检测模式，适配高等级公路、市政道路、机场跑道等不同铺装路面的检测作业需求。设备整体采用双轴拖挂底盘设计，底盘框架采用矩形钢管拼焊成型，轮距匹配常规道路检测作业的通行宽度，行驶状态下整体外廓尺寸满足公路货运车辆通行限界要求，可直接由常规作业车辆牵引转场，无需额外办理超限运输审批。落锤提升与释放机构布置在底盘中部中轴线位置，通过两侧导向立柱约束重锤的下落轨迹，保证冲击荷载始终垂直作用于路面测点，避免偏载带来的检测数据偏差；重锤配重块采用模块化堆叠设计，可根据不同检测标准要求调整配重总质量，

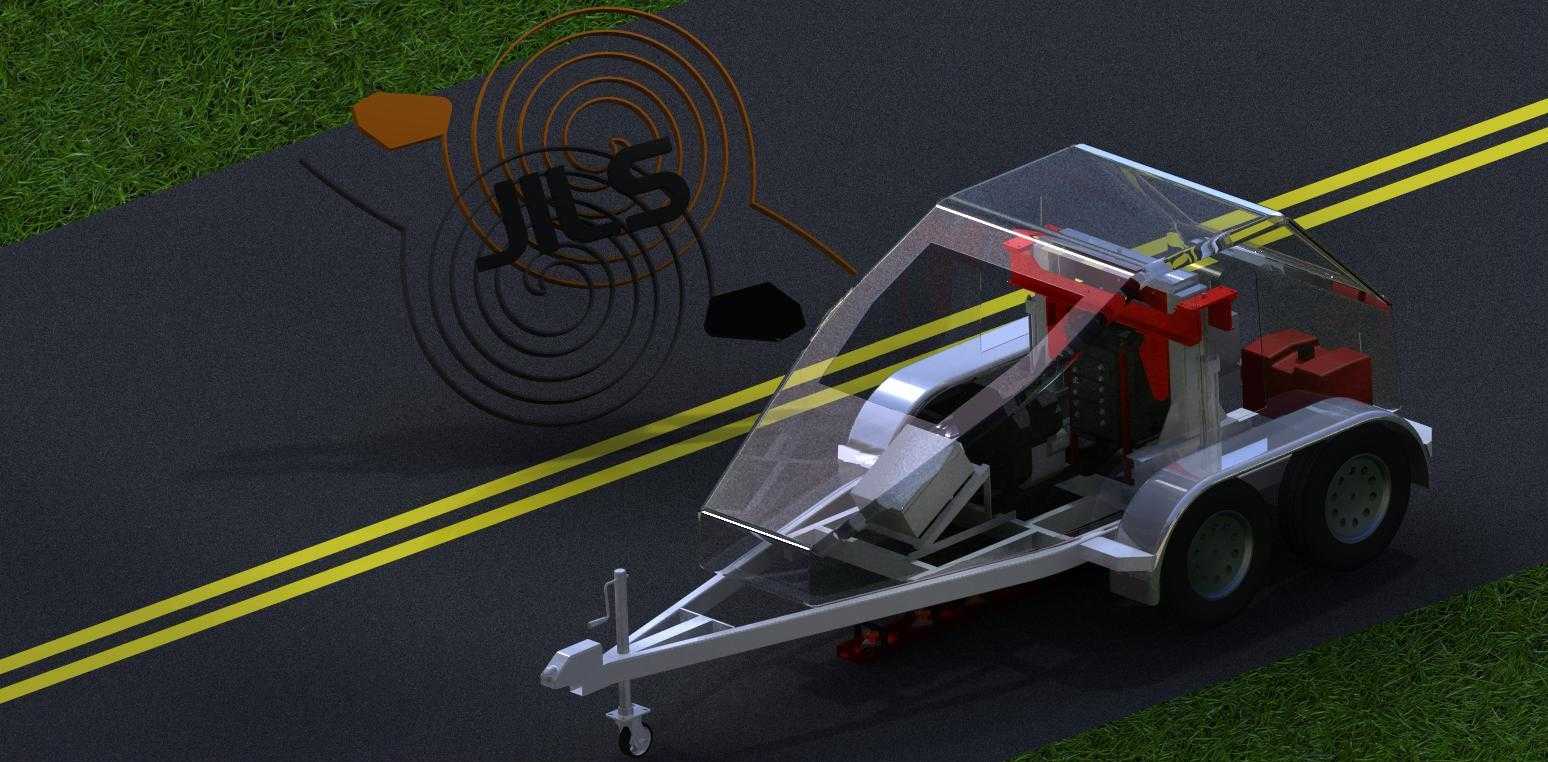

　　匹配不同等级路面的荷载模拟需求。底盘前部设置有牵引连接架与驻车支撑装置，转场时牵引架与作业车辆尾部拖钩连接，驻车检测时支撑腿落下固定设备位置，避免检测过程中设备移位影响数据精度；底盘侧部分别布置液压油箱与电控箱体，液压系统负责落锤的提升动作与承载盘的收放，电控系统集成数据采集模块与荷载控制单元，可实时记录冲击过程中的荷载变化与路面位移响应。设备底部的承载盘在检测状态下贴合路面表面，将重锤下落的冲击荷载均匀传递到路面结构层，四周设置有防尘防护挡板，避免作业过程中碎石飞溅损伤传感器组件；底盘尾部设置有安全警示标识安装位，道路作业时可放置警示装置提醒过往车辆避让。整体结构设计充分考虑野外作业的可靠性，所有铰接位置均设置密封防尘结构，

　　电气接口采用防水航空插头，可适应雨天、扬尘等不同野外作业环境；底盘轮组采用重载橡胶轮胎，可在未铺装的施工便道上平稳通行，适配不同工况下的转场需求。导向立柱与底盘框架之间采用螺栓连接加焊接的复合固定方式，既保证连接强度，也便于后期维护时拆解更换磨损的导向衬套；重锤提升链条设置有张紧调节机构，长期使用出现链条松弛时可快速调整张紧度，避免提升过程中出现卡滞问题。
