摩托车赛道级后减震悬挂连接结构

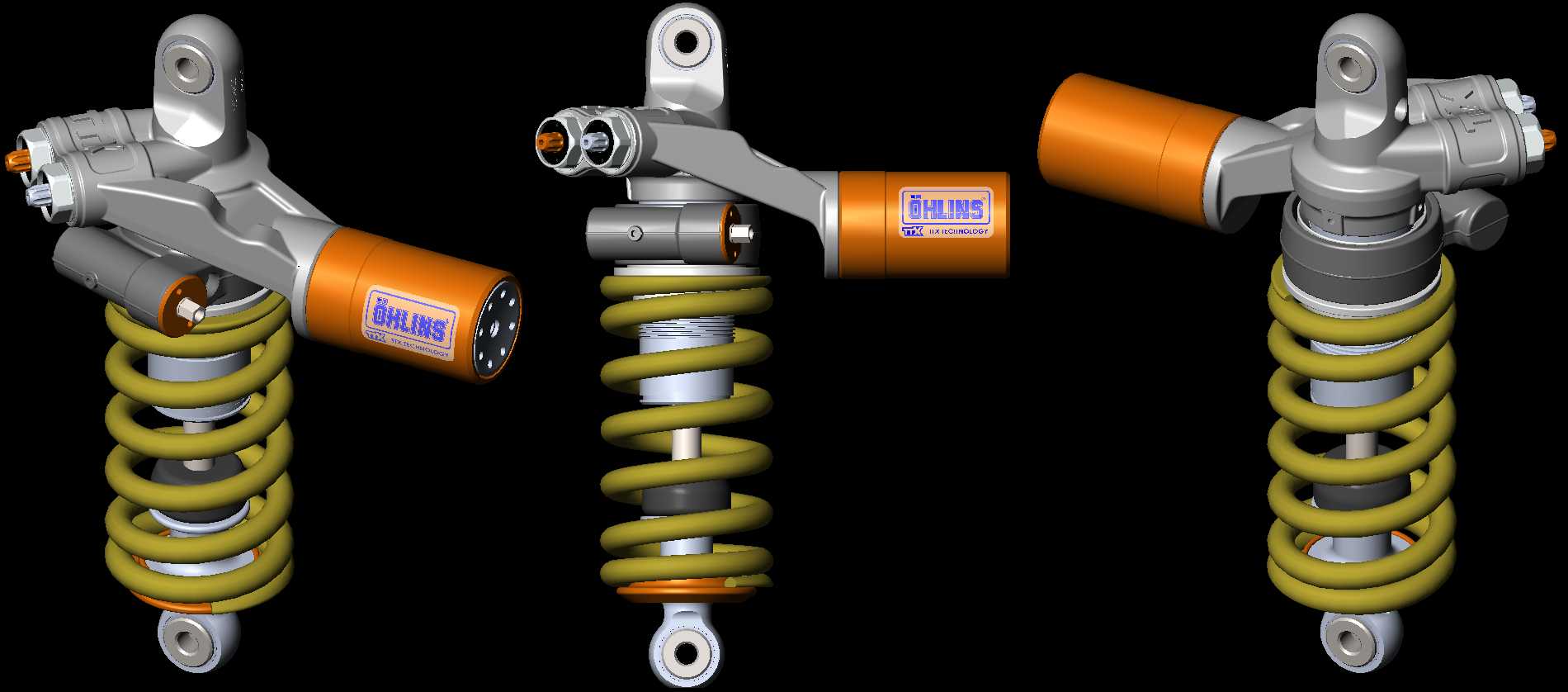

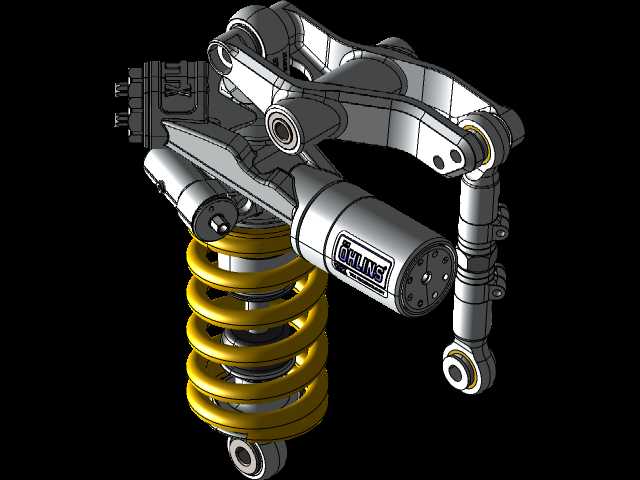

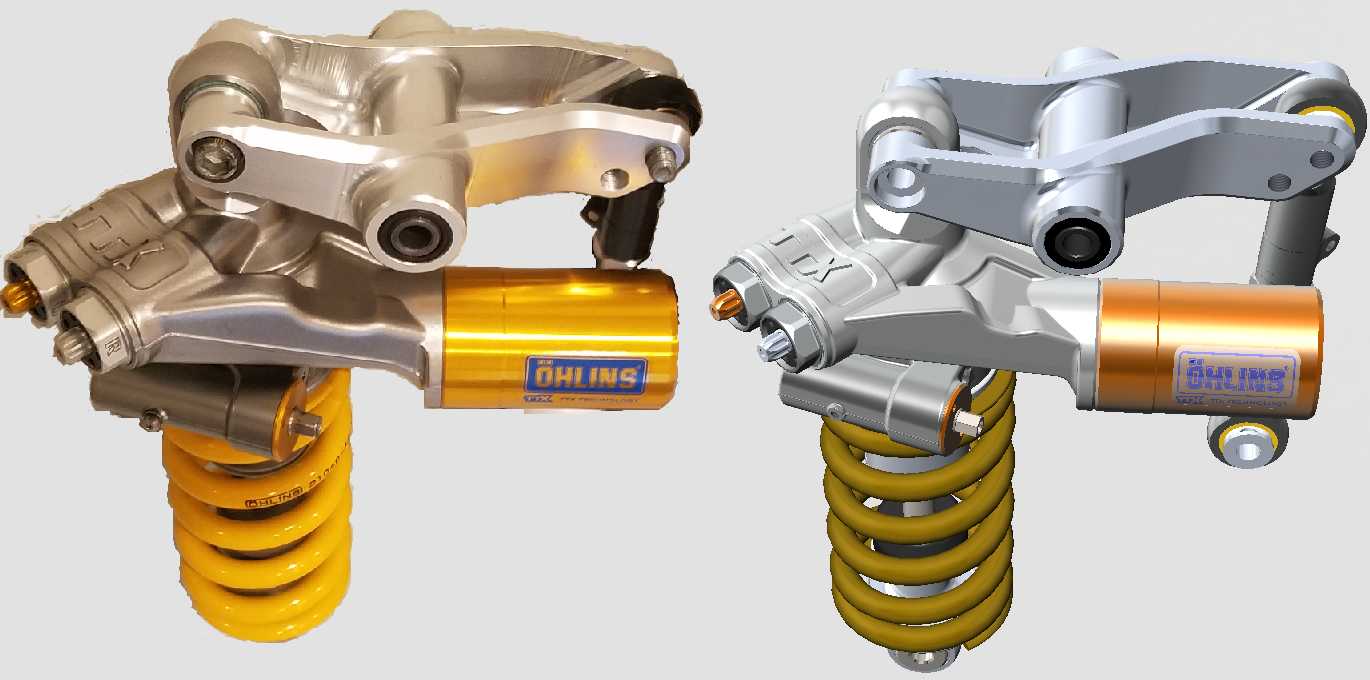

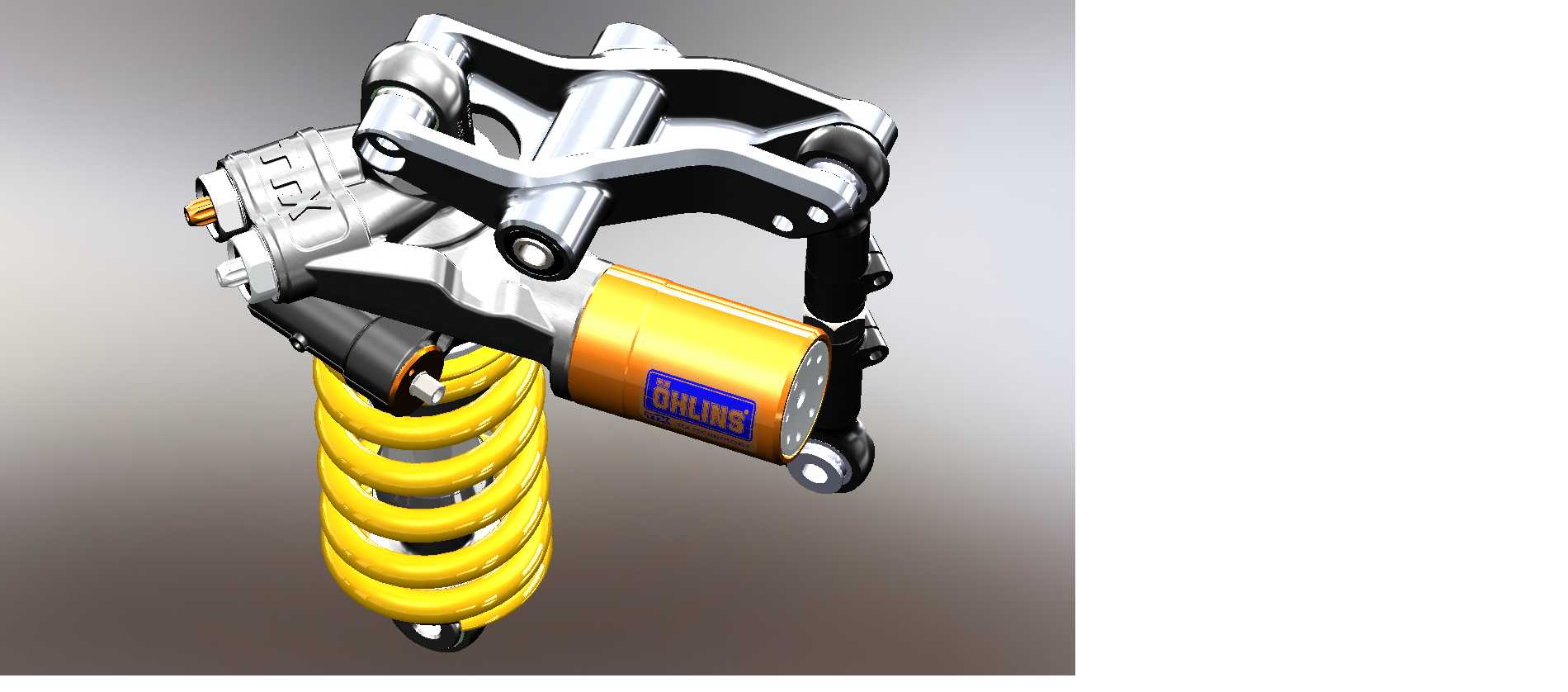

　　这套结构面向大排量公升级公路赛车的后悬挂系统设计，核心作用是承接后轮跳动载荷、过滤路面颠簸冲击，同时为车架提供精准的轮跳运动轨迹约束，适配赛道高频压缩回弹的极端工况。设计阶段优先考虑了赛用场景下的载荷传递路径，采用RS扁平连杆搭配比克缩短调节器的布局，将288mm眼对眼中心长度作为核心安装边界，这个尺寸直接对应杜卡迪1098、1198两款车型的后悬挂安装点坐标，无需额外修改车架或后摇臂连接位即可完成适配。结构上外置的阻尼筒与主弹簧采用偏置布局，既避开了后摇臂跳动时的运动干涉区间，也能为阻尼油散热提供更好的迎风面积，避免连续赛道圈数下阻尼油温度升高导致的性能衰减。连接端的鱼眼轴承结构预留了足够的摆角余量，

　　可抵消后摇臂弧形运动轨迹带来的角度偏差，避免硬连接造成的衬套过早磨损或应力集中。弹簧采用等距变径圈设计，初段刚度较低可应对铺装路面的细碎颠簸，后段刚度线性上升，在重刹、出弯给油的大载荷工况下提供足够的支撑力，减少车尾的多余俯仰。整套连接机构的铰接点位置经过运动学校核，在全行程压缩、回弹过程中，减震器的杠杆比变化控制在合理区间，不会出现行程末端杠杆比突变导致的减震触底或回弹突兀问题。外置的氮气罐通过油路与主阻尼筒连通，可补偿阻尼油在高低温下的体积变化，同时稳定阻尼油的空化阈值，让连续高频震动下的阻尼表现更一致。所有连接螺栓的安装孔位同轴度公差控制在0.02mm以内，避免装配后出现偏载导致的杆系卡滞，安装时仅需对准上下两个连接眼位穿入固定螺栓，按标准扭矩锁紧即可完成装配，无需额外调整连杆长度，适配对应车型的原厂悬挂几何设定。
