紧凑型多传感器陀螺稳定监视装置

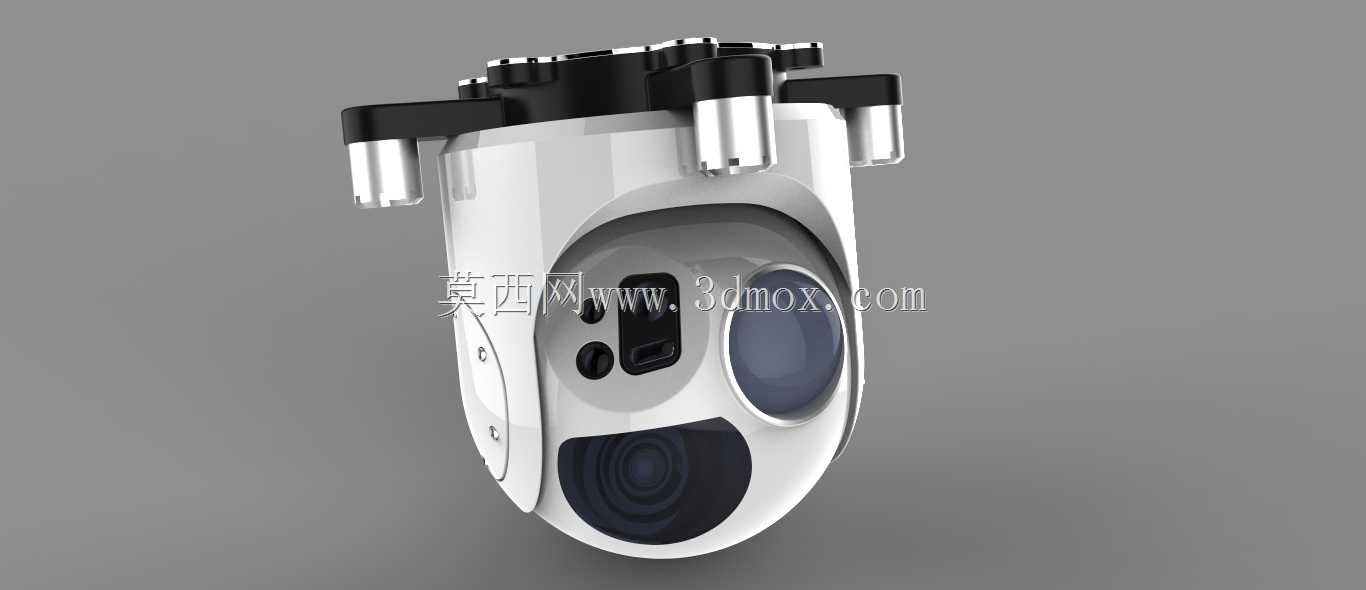

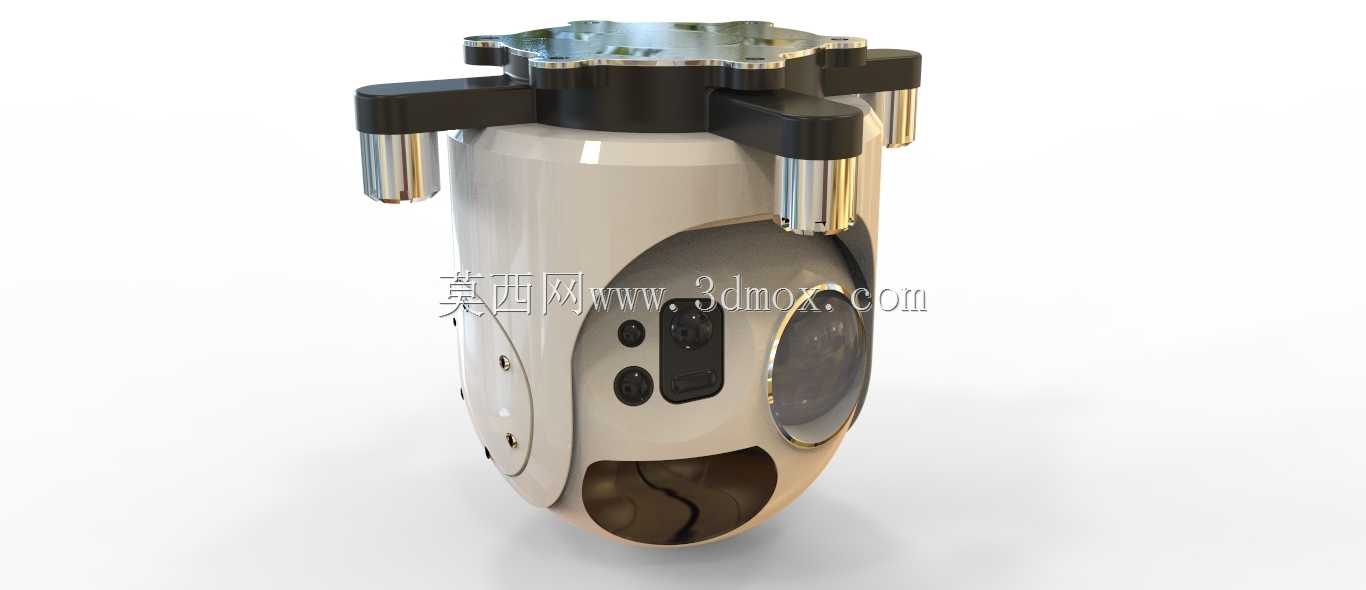

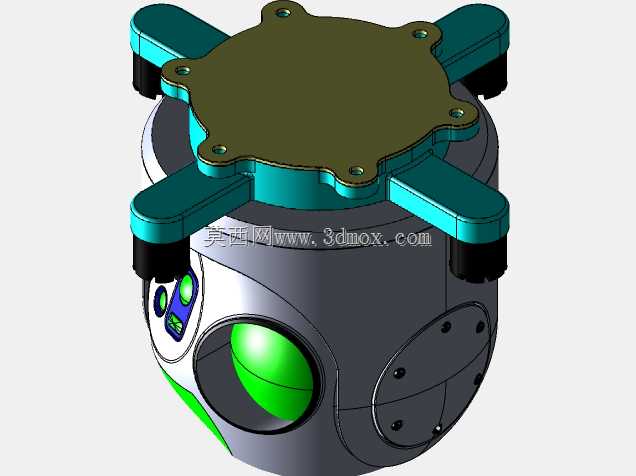

机载或车载移动监视场景里，传统多传感器集成设备常出现体积冗余、不同载荷光路干涉、振动工况下成像偏移的问题，这款紧凑构型的陀螺稳定监视装置在结构排布上做了针对性的取舍。外露的多组接插件全部做了径向定位凸台设计，避免线缆拉扯时接口松脱，接插件周边的壳体做了局部加厚，既抵消接插件安装时的压应力，也能在意外磕碰时优先承接冲击力，保护内部光学元件。主成像窗口的曲面过渡采用了不等厚壁厚设计，窗口边缘壁厚比中心区域厚1.2mm，既保证光学通光区域的平面度要求，也让窗口压圈安装时的锁紧力均匀分散，不会压裂光学玻璃。顶部的多组安装支耳采用对称式布局，支耳的安装孔位做了同轴度公差约束，和载体平台安装时不需要额外调整垫片就能保证设备的水平基准，支耳和主体壳体的连接位置做了圆弧过渡，避免应力集中导致的支耳断裂。内部陀螺稳定平台的安装腔和传感器安装腔之间做了隔振筋设计，筋位上预留了隔振垫的安装槽，不需要额外打胶固定隔振垫，装配时隔振垫卡入槽位即可，后期维护更换也更便捷。侧面的散热槽采用非贯通式设计，既保证设备长时间工作时的热量导出，也避免户外使用时雨水、粉尘顺着槽位进入设备内部，散热槽的棱边全部做了R0.5的倒圆角处理，不会在装配或维护时划伤操作人员。不同传感器的光路通道之间做了遮光隔层，隔层表面做了哑光发黑处理，避免不同传感器之间的光路串扰，影响成像质量。设备底部的主镜头安装座采用了分体式设计，镜头座和主体壳体之间设置了微调间隙，装配时可以根据镜头的实际光轴偏差做微米级调整，调整完成后用锁紧螺钉固定，不需要额外加工定制适配圈，大幅降低了装配调试的时间成本。
