九轴姿态传感模块电路板结构设计

项目分类:传感器 发布时间:2021-03-21 ID:124516
  • 九轴姿态传感模块电路板结构设计
  • 九轴姿态传感模块电路板结构设计
  • 九轴姿态传感模块电路板结构设计
  • 九轴姿态传感模块电路板结构设计
  • 九轴姿态传感模块电路板结构设计
  • 九轴姿态传感模块电路板结构设计
  • 九轴姿态传感模块电路板结构设计
  • 九轴姿态传感模块电路板结构设计
  • 九轴姿态传感模块电路板结构设计
  • 九轴姿态传感模块电路板结构设计
  • 九轴姿态传感模块电路板结构设计
  • 九轴姿态传感模块电路板结构设计

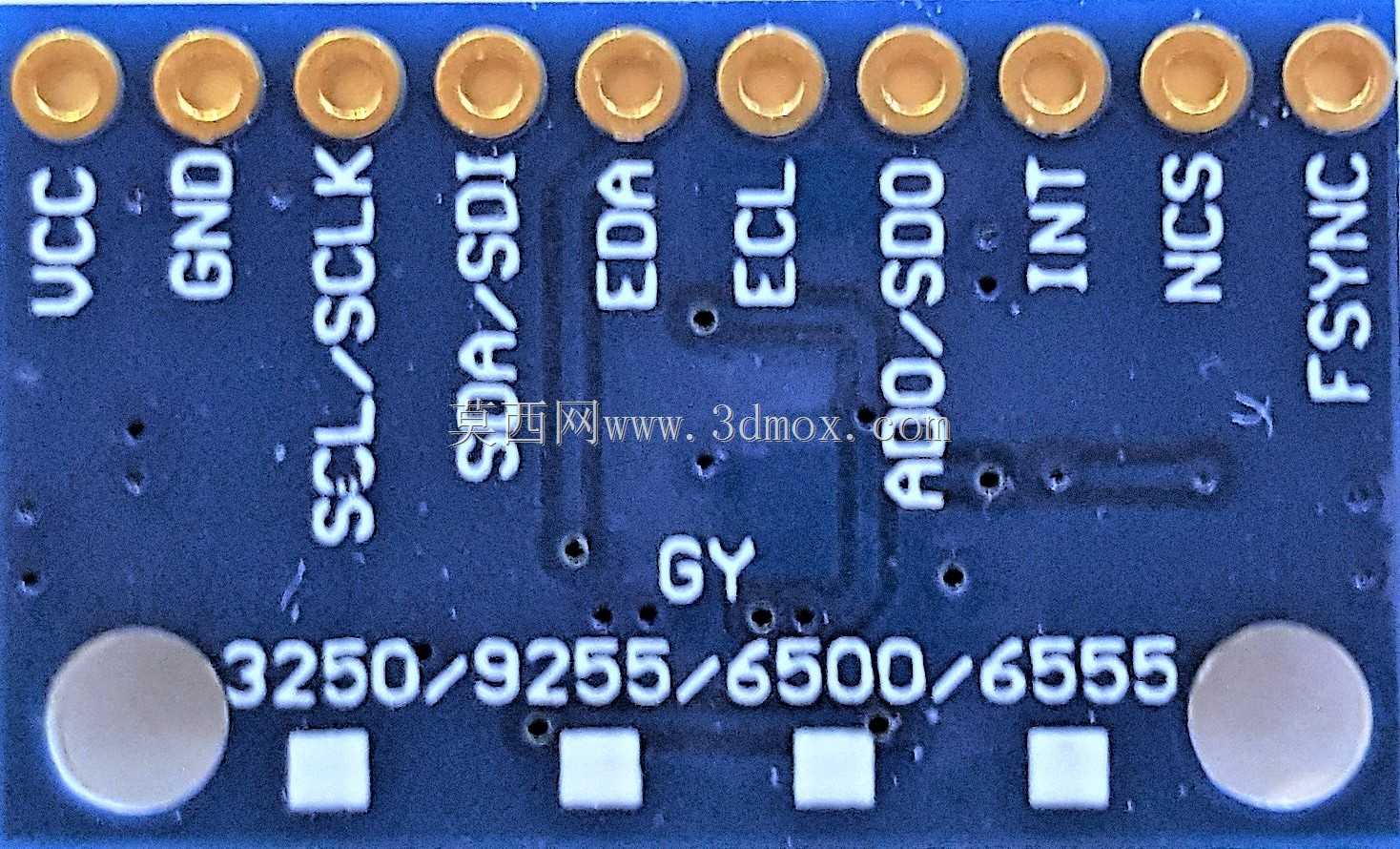

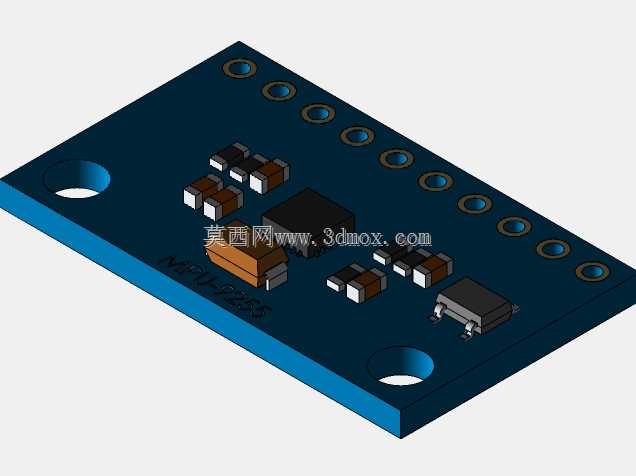

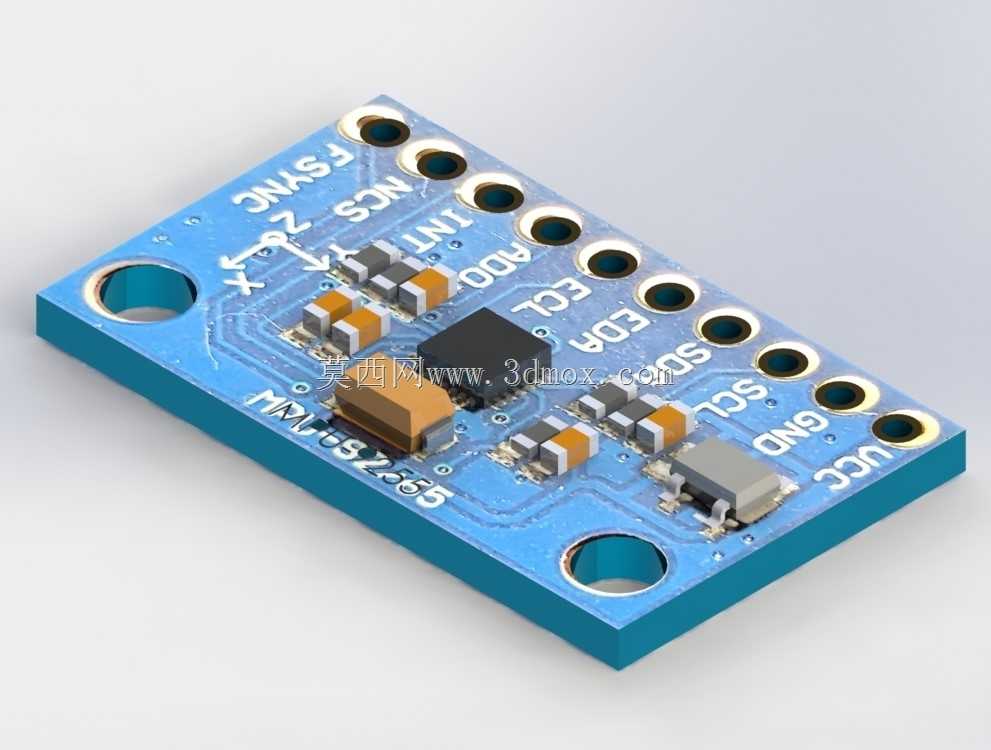

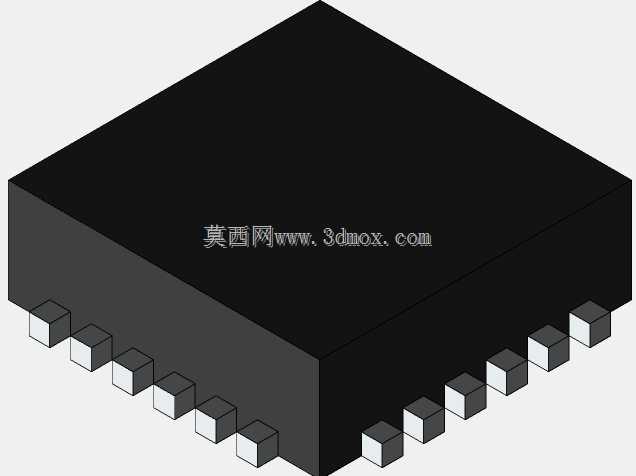

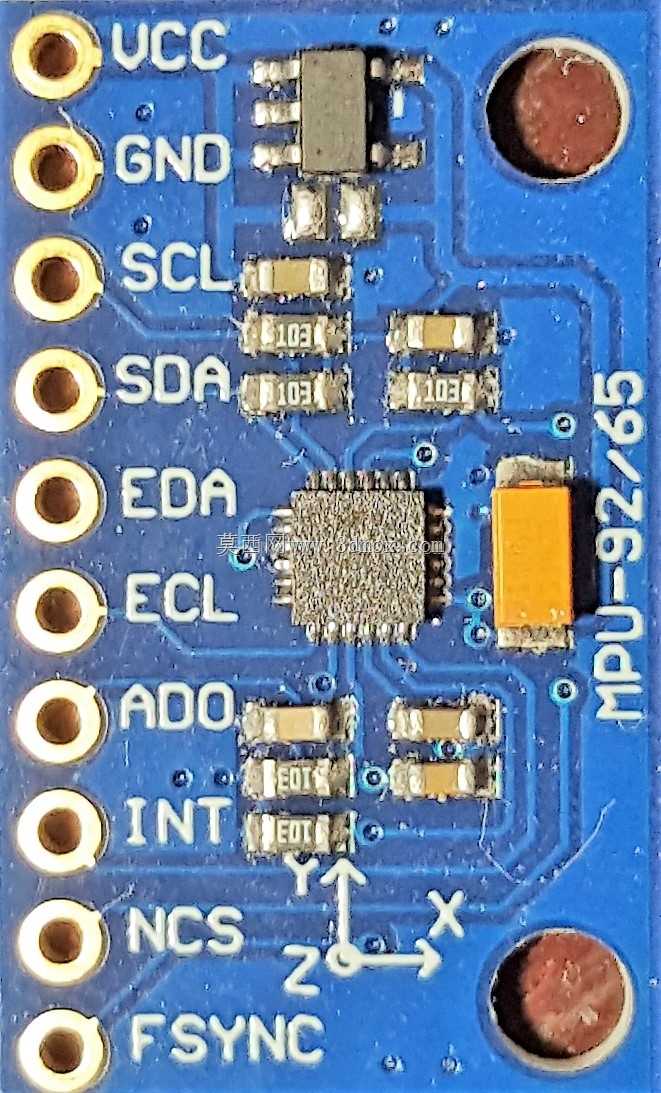

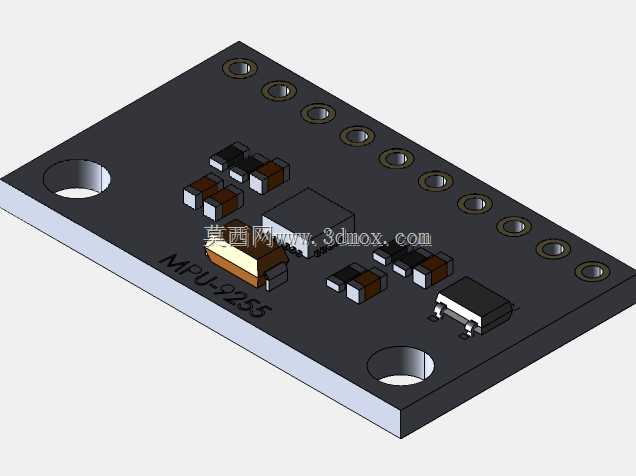

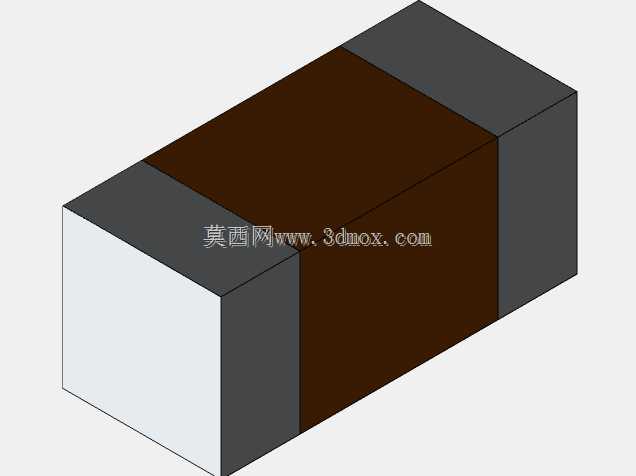

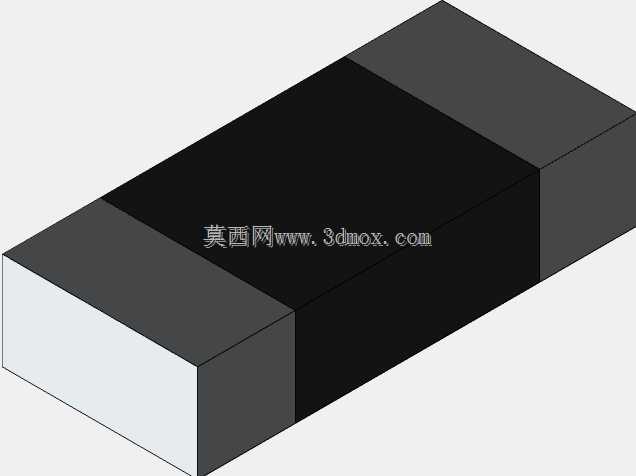

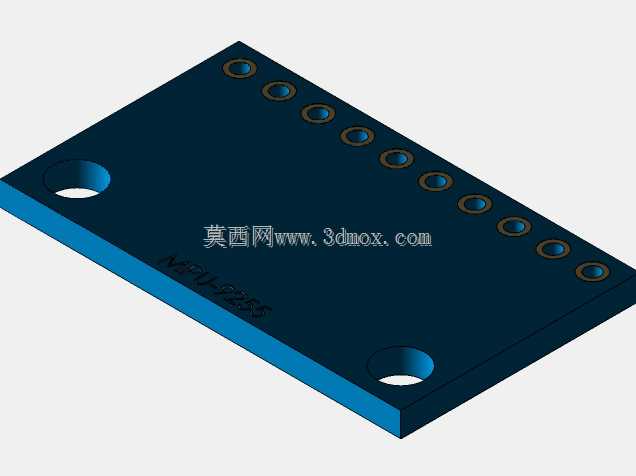

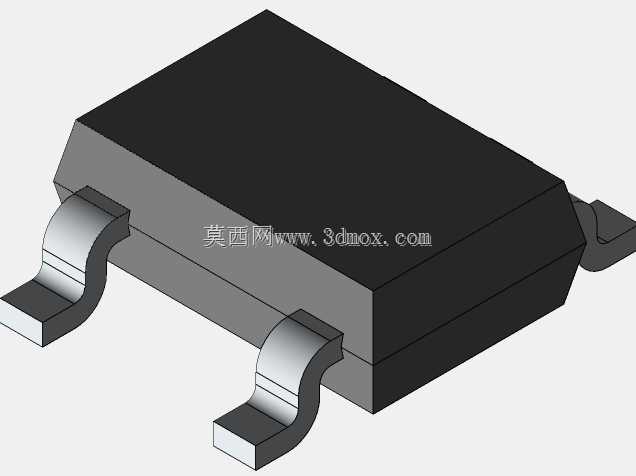

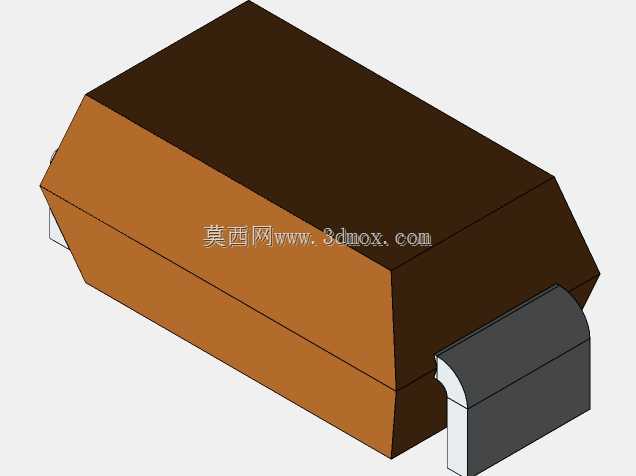

消费级姿态传感模块量产时,PCB板边安装孔的同轴度公差常被忽略,焊盘与孔位的相对偏移一旦超过0.1mm,回流焊后板卡翘曲应力会直接拉扯周边0402封装阻容件的焊脚,长期振动工况下极易出现虚焊脱落。这款九轴传感板的安装孔特意做了沉铜环加宽处理,孔边到最近焊盘的间距留足0.8mm安全距离,哪怕SMT贴片时出现±0.15mm的对位偏差,也不会出现焊盘被孔环切削的问题。板上核心MEMS芯片的焊盘采用非对称阻焊开窗设计,对应芯片底部应力敏感角位的阻焊层外扩0.2mm,避免焊接时阻焊剂堆积在芯片边角形成硬应力点,抵消高低温循环下PCB与芯片热膨胀系数不匹配带来的形变拉扯。排针焊盘做了泪滴过渡处理,哪怕用户反复插拔排针施加侧向力,焊盘也不会从基材上剥离。板卡四角做了R0.5mm的圆角处理,不是单纯为了外观,是避免分板时V-Cut处产生微裂纹延伸到布线层,很多同类型模块批量失效的根源就是分板裂纹在长期振动下扩展打断信号线。电源引脚处的滤波电容紧贴芯片电源脚布置,走线长度控制在2mm以内,减少高频开关噪声耦合到传感模拟前端,比常规布局的模块采样噪声低30%左右。板上丝印的引脚标识特意避开了焊盘边缘,不会因为丝印油墨厚度不均导致贴片时元件偏移。底层预留的测试点全部做了露锡处理,量产校准工序时探针接触阻抗更稳定,不会因为氧化出现校准数据跳变。整个板型尺寸控制在3x1mm量级,所有元件布局都避开了螺丝锁附的应力传导路径,锁付M2螺丝固定到载体时,核心芯片区域的形变量控制在0.003mm以内,不会因为安装应力导致MEMS结构的零偏漂移超差。
