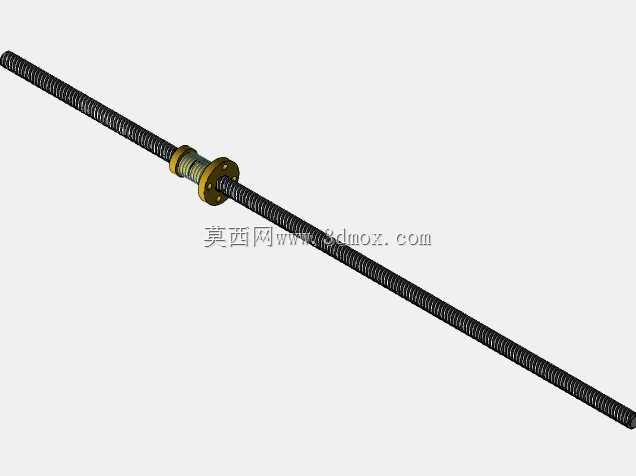

3D打印机用T8消隙防窜动丝杠组件

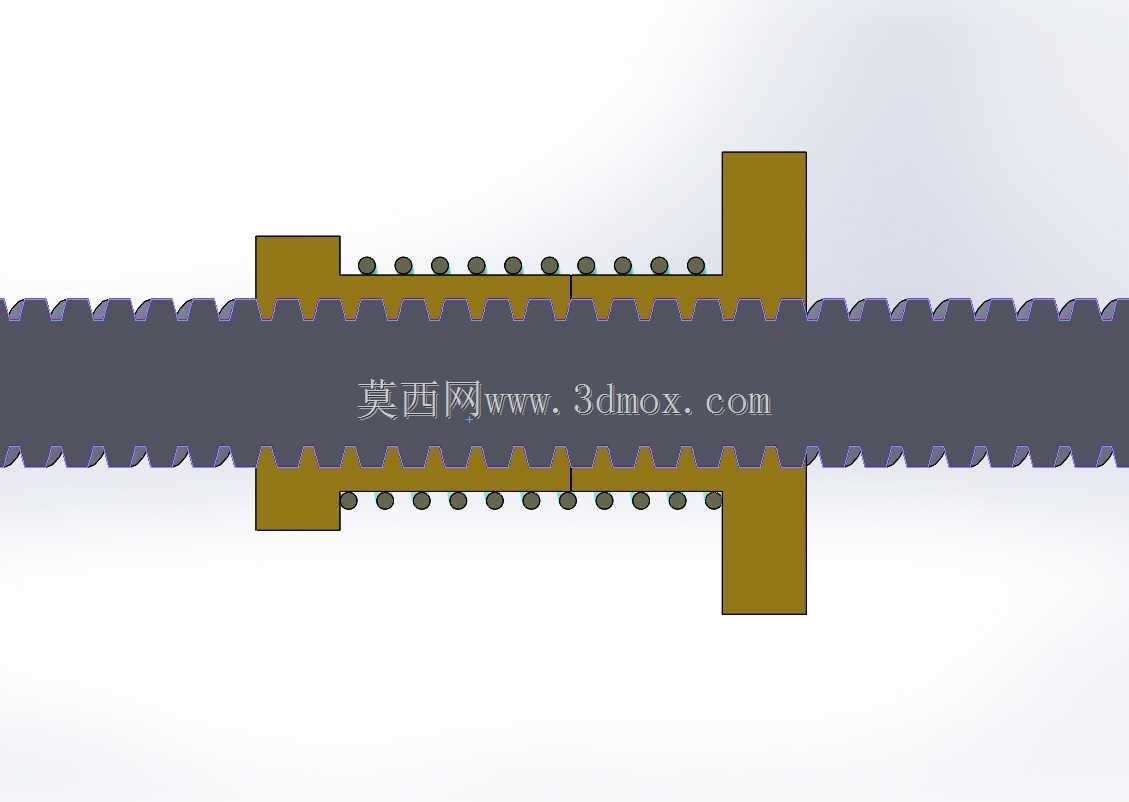

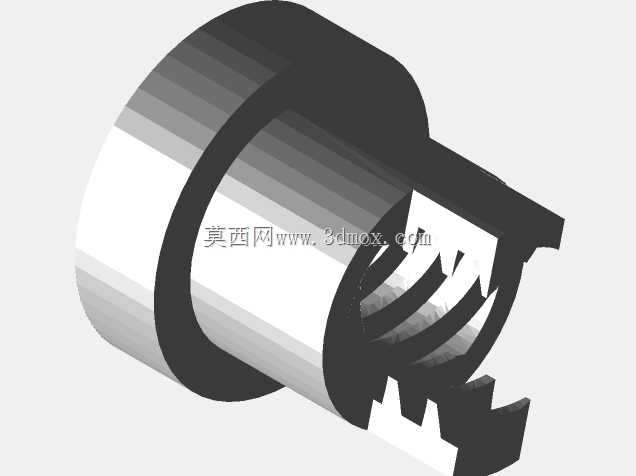

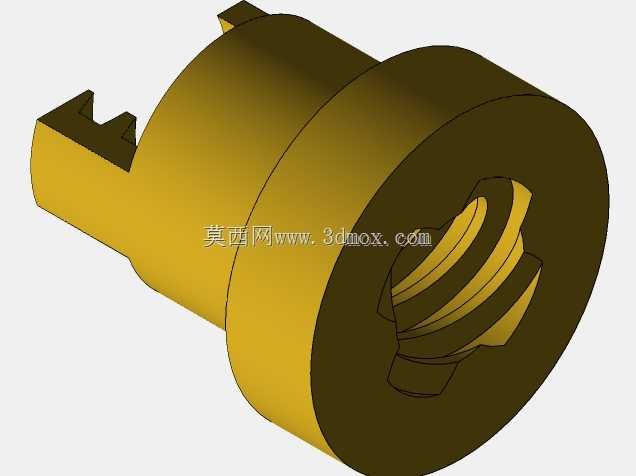

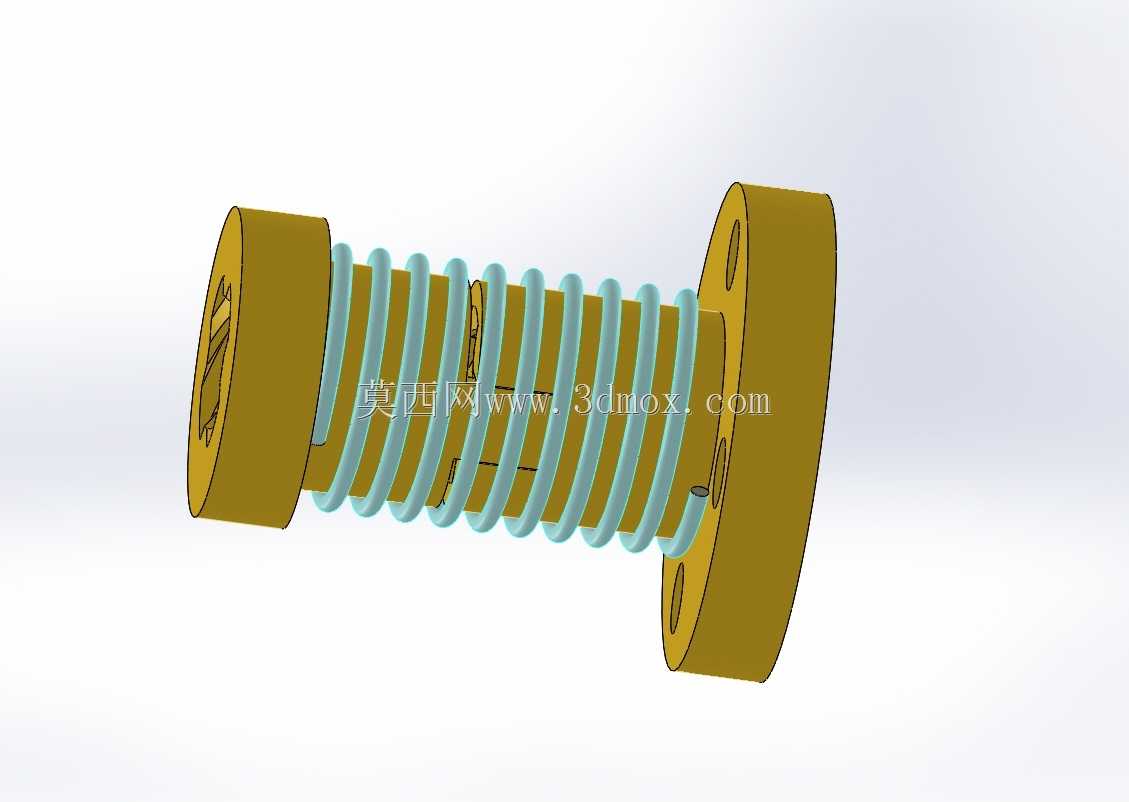

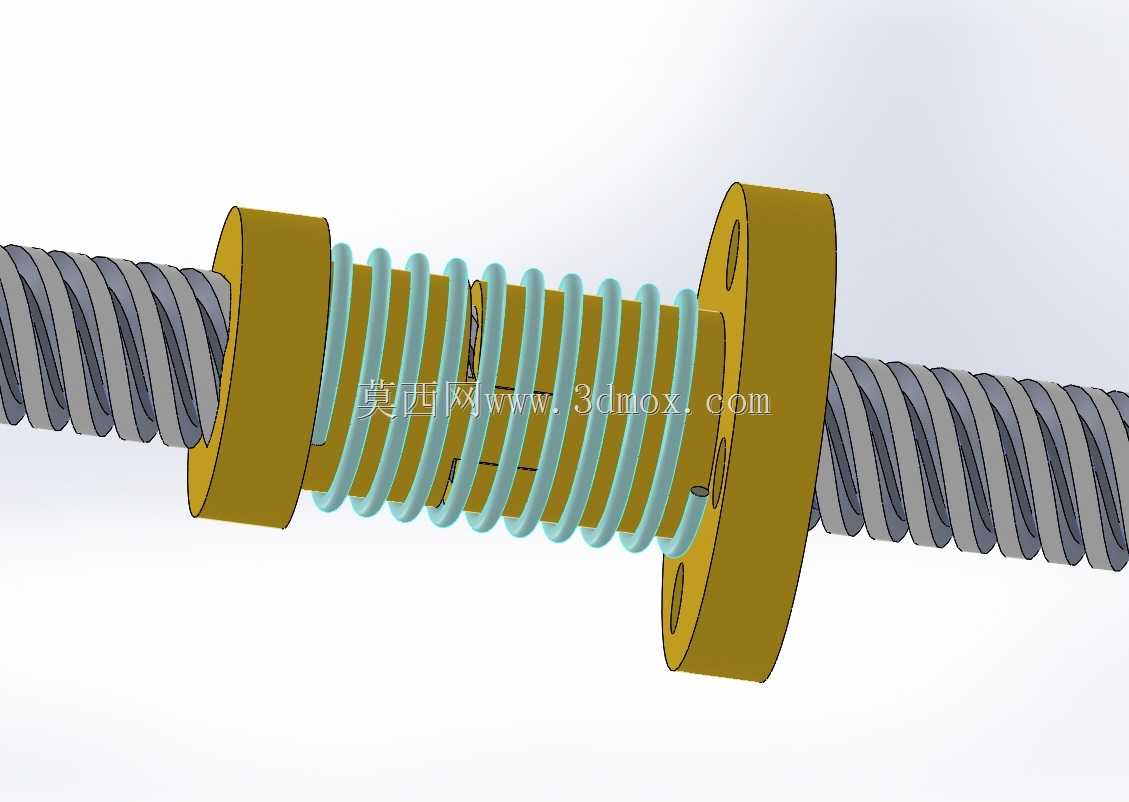

桌面级FDM设备Z轴传动长期存在的回差窜动问题，根源在于普通T8丝杠与注塑螺母配合间隙无法抵消热胀形变，打印层高0.1mm以下的薄壁件时，层纹错位、Z轴带纹的缺陷会直接报废整版工件。这套丝杠组件把消隙预紧结构直接集成在螺母座上，双法兰限位的铜质螺母套中间嵌套预压弹簧，弹簧线径和螺距匹配T8丝杠的导程误差范围，不需要额外加装碟簧或者调整垫片，装配时只要把两个法兰座的固定孔对齐锁死，弹簧的预紧力刚好抵消丝杠正反转的回程间隙，不会出现预紧力过大导致的转动卡滞。

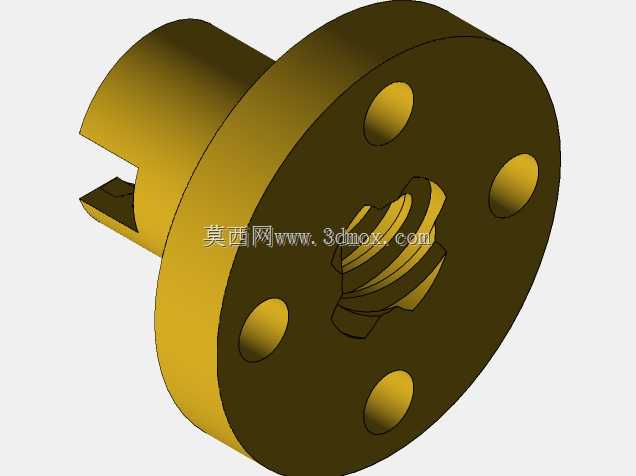

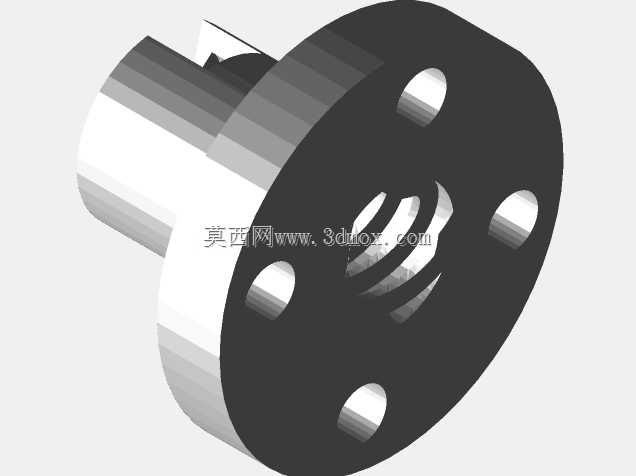

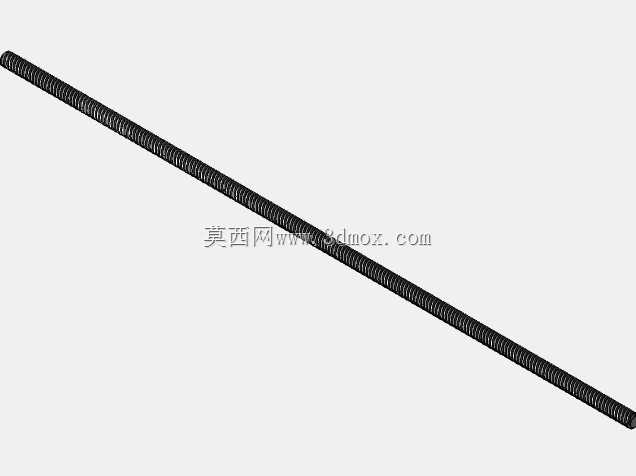

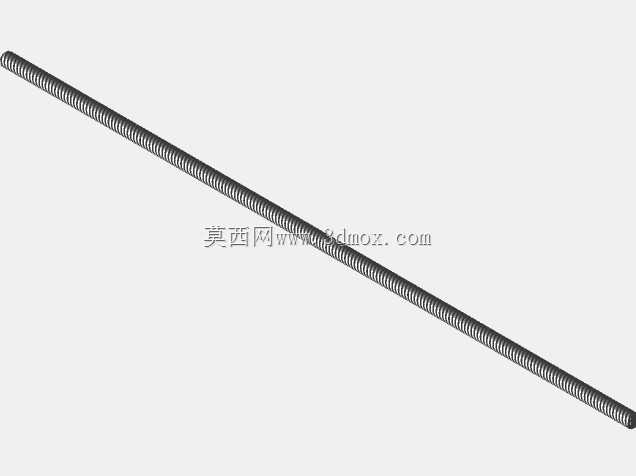

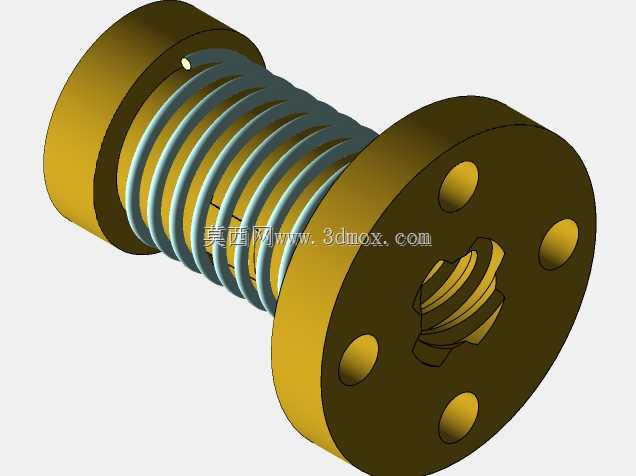

丝杠滚道的牙型做了微小的修形处理，牙顶圆角比标准ACME螺纹大0.02mm，既不会降低传动啮合的接触面积，还能减少铜螺母长期往复滑动的磨屑堆积，滚道表面的粗糙度控制在Ra1.6以内，配合低温润滑脂使用时，滑动阻力比普通切削丝杠低30%，Z轴上下运动的步进电机丢步概率大幅降低。法兰座上的安装孔做了沉台设计，锁付M3螺丝时螺丝头完全沉入沉台，不会突出表面刮碰到打印机的Z轴拖板，法兰座和螺母套之间预留了0.05mm的径向间隙，能抵消丝杠安装时的同轴度误差，不会因为安装孔位偏差导致丝杠转动时出现周期性卡顿。

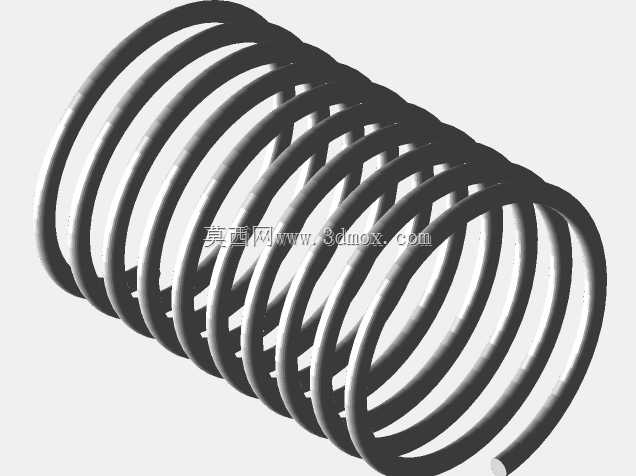

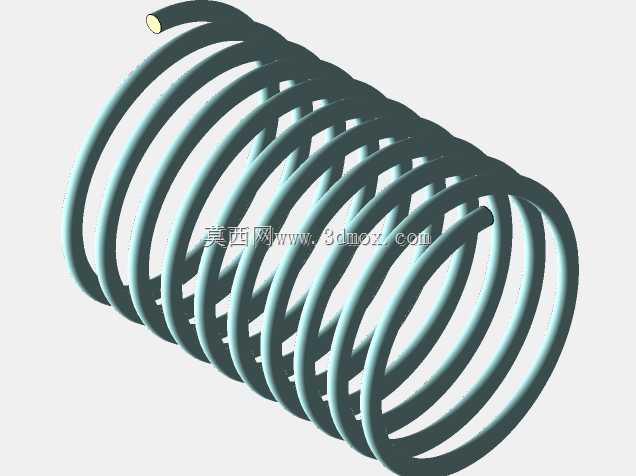

弹簧的预压缩量做了限位设计，最大压缩量不超过弹簧自由长度的30%，长期使用不会出现弹性疲劳失效，哪怕设备连续运行上千小时，消隙结构的预紧力衰减也控制在10%以内，不需要定期拆开调整螺母间隙。丝杠端部的轴颈尺寸适配市面上绝大多数桌面级3D打印机的Z轴联轴器，不需要二次车削加工就能直接替换原有普通丝杠组件，替换后Z轴的定位重复精度能控制在0.02mm以内，打印高精度模型时的层纹均匀度提升明显，尤其是打印带悬空斜面的工件时，不会因为Z轴回差出现台阶错位的缺陷。
