WS251型高压柱塞泵结构设计

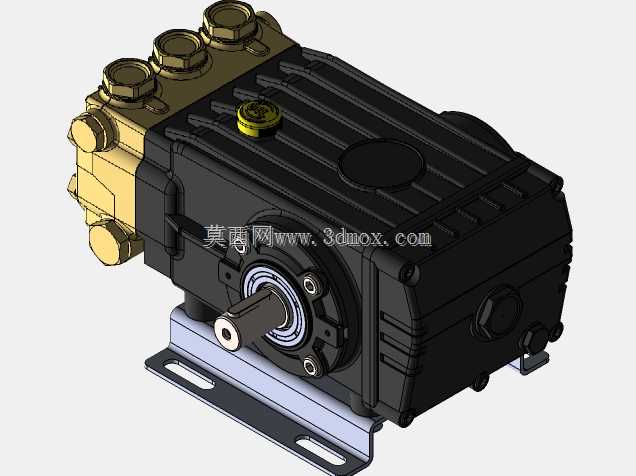

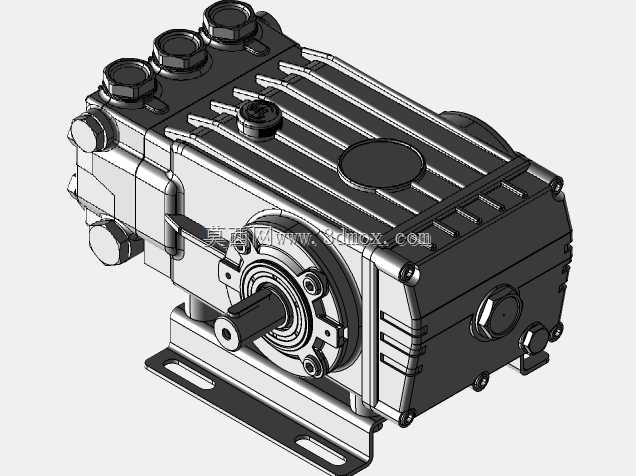

高压柱塞泵长期在高负载往复工况下运行，曲轴箱与液力端的连接密封位最容易出现应力集中导致的渗漏，这款WS251高压泵的结构设计在这一点上做了针对性的适配优化。液力端的黄铜阀体与黑色曲轴箱壳体的对接面没有采用常规的平面直连结构，而是做了阶梯式嵌合止口，嵌合深度控制在3.2mm，既能抵消柱塞往复运动带来的径向窜动剪切力，又能给密封垫圈留出均匀的压缩形变空间，避免长期运行后垫圈偏磨失效。进出液口的三个黄铜接口做了加厚的外六角加强筋，根部圆角过渡半径放大到R2，在管路安装拧动接头时，不会因为扭矩过大导致接口根部开裂，这一点是很多小流量高压泵容易忽略的细节，现场安装时工人往往不会严格控制扭矩，加厚的根部结构能大幅降低安装损坏率。动力输入轴端的轴承座做了双层油封结构，外侧的防尘封圈突出壳体端面1.5mm，能阻挡现场的粉尘、水渍侵入轴承腔，内侧的承压油封能承受曲轴箱内的飞溅油压，两层油封之间预留了0.8mm的储脂间隙，日常维护时只需在间隙处注入少量润滑脂就能大幅延长油封使用寿命。底部的安装支架采用了折弯一体成型的钢板结构，两个长条形安装孔的孔边做了翻边强化，泵体运行时的振动会通过支架的折弯结构分散，不会把应力集中在安装孔位导致支架开裂，长孔的设计也能适配不同安装基座的孔距偏差，现场安装时不需要额外扩孔调整。曲轴箱壳体的外表面做了平行的散热筋条，筋条高度4mm间距8mm，既增加了壳体的整体刚性，又能把曲轴运转产生的热量快速导出，连续高负荷运行时壳体温度能比光面结构低7-9℃，避免润滑油高温变质。液力端的调压阀座集成在阀体顶部，没有采用外接管路的结构，减少了一处潜在的渗漏点，阀盖的滚花设计也能在不需要专用工具的情况下完成调压操作，日常运维的便捷性提升明显。
