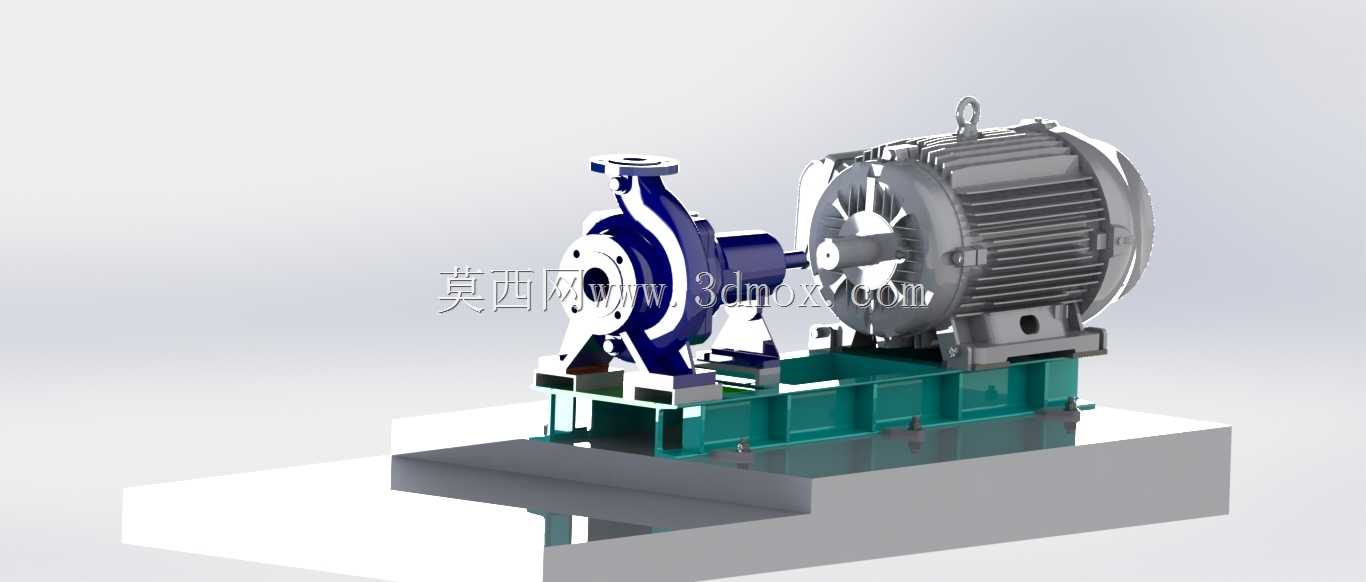

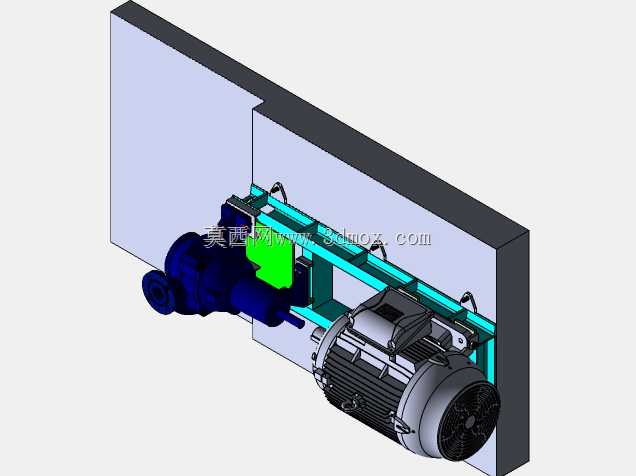

工业级卧式电动离心喷水泵结构设计

现场运维中常遇到卧式水泵与电机同轴度偏差引发的轴承过热、密封件过早磨损问题，这套结构在底座的加工适配层面做了针对性调整。泵体与电机共用的一体式安装底座预留了三组微调顶丝孔位，不需要额外加工调整垫片就能完成轴系对中校准，现场安装时省去了反复刮研垫铁的工序，能把安装调试周期压缩近四成。过流部件的壁厚做了梯度设计，蜗壳流道入口处壁厚比出口段厚两毫米，对应含杂质流体冲刷最剧烈的区域，不用额外堆焊耐磨层就能满足常规工况的抗磨需求，同时控制了整体铸件的重量，避免不必要的材料浪费。泵体法兰的连接孔位做了跨中对称排布，和常规管路法兰对接时不会出现孔位错位的问题，密封面的粗糙度要求控制在Ra1.6，既保证静密封的可靠性，又不会过度提高加工成本。叶轮和泵轴的配合选用H7/k6的过渡公差，键槽侧面留了0.02毫米的研磨余量，装配时不需要强行压入就能保证周向固定精度，长期运行也不会出现键槽松动引发的叶轮抖动。电机端的轴承座和底座采用一体铸造成型，和焊接底座相比消除了焊接应力变形的隐患，轴承室的同轴度公差能稳定控制在0.01毫米以内，运行时的振动幅值比焊接结构低三成左右。进出口的接管位置做了圆角过渡处理，避免流体在拐角处形成涡流损失，实测水力效率比直角接管的同参数泵高出近五个百分点。吊环的安装位置选在整机重心的正上方，现场吊装时不会出现泵体倾斜的情况，不需要额外牵拉缆风绳就能平稳就位。机械密封的安装腔预留了足够的操作空间，更换密封件时不用拆解泵体和电机的连接，只需要拆下联轴器端的护罩就能完成操作，后期运维的人工成本能降低一半。底座的地脚螺栓孔做成长圆孔设计，现场基础施工存在小范围位置偏差时也能顺利安装，不用重新扩孔破坏基础结构。
