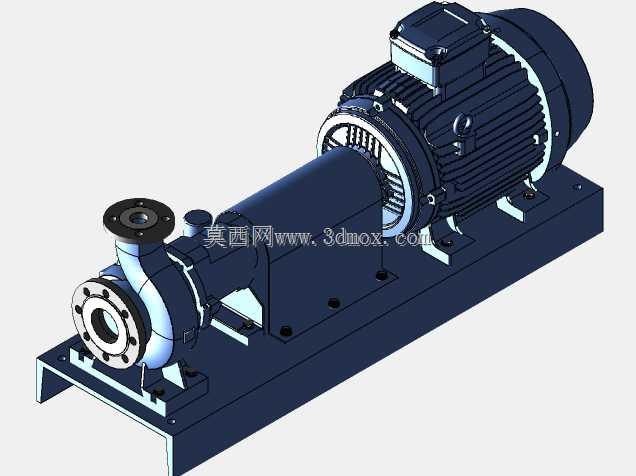

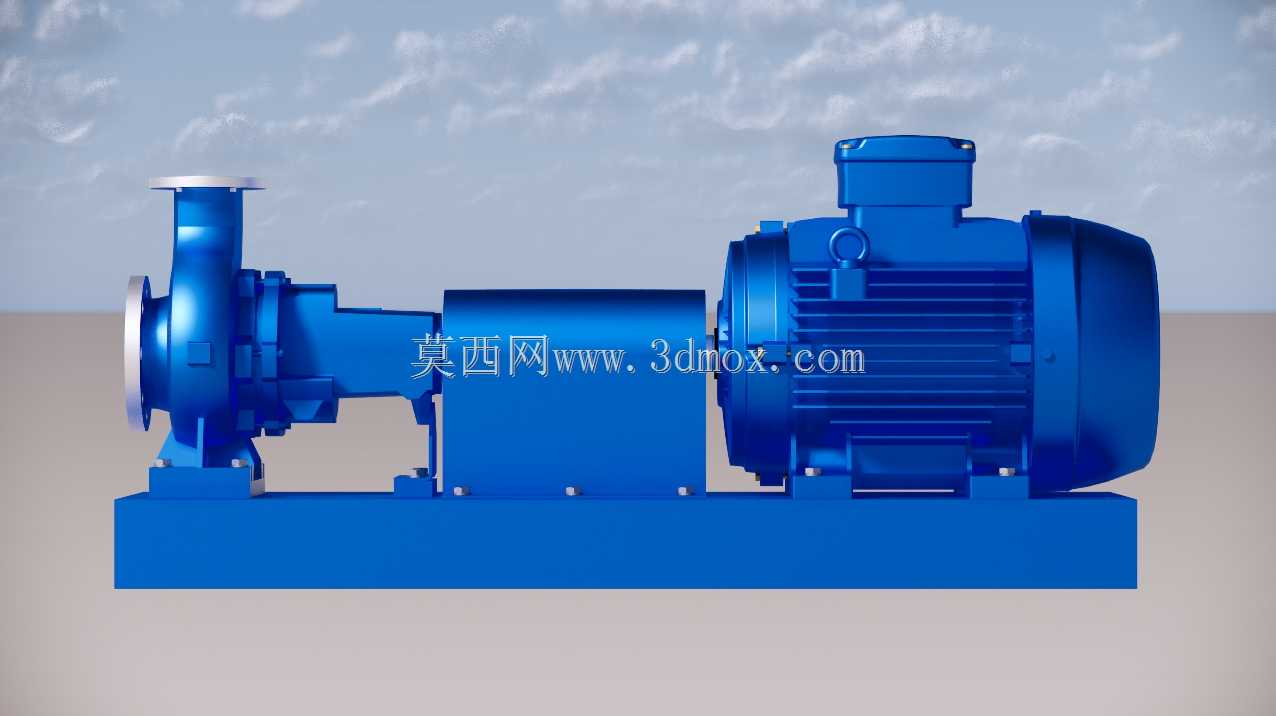

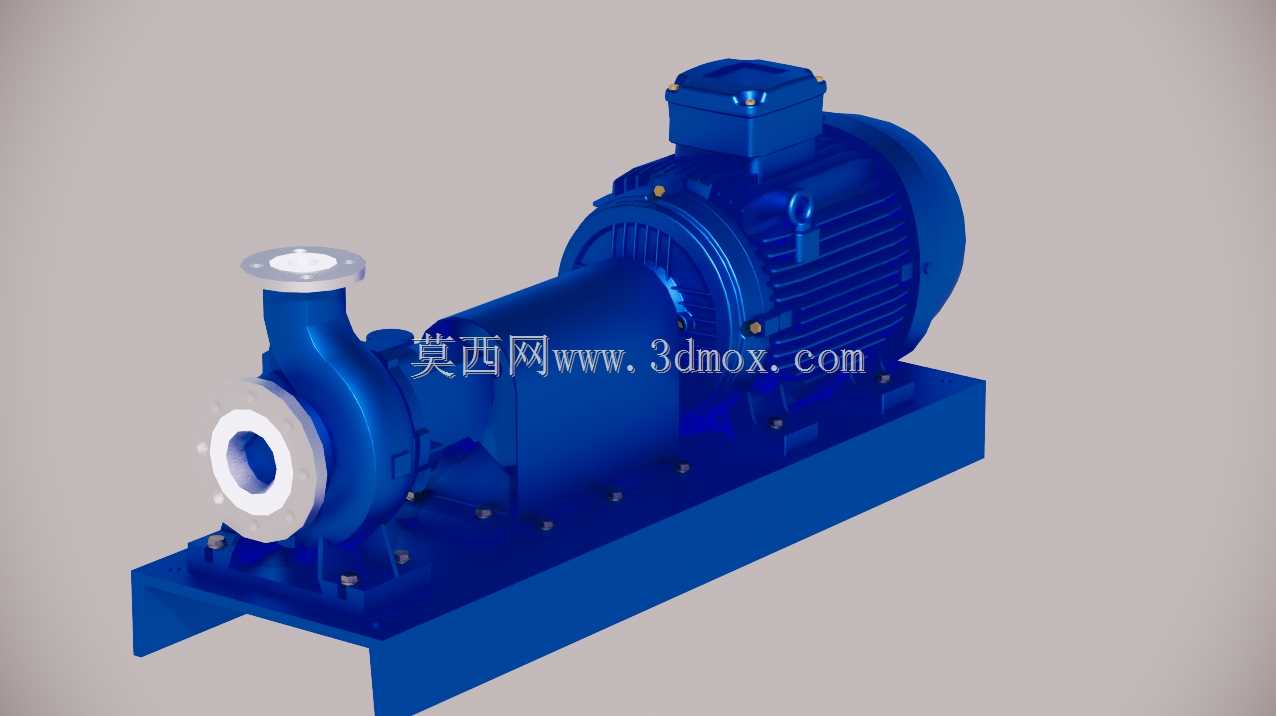

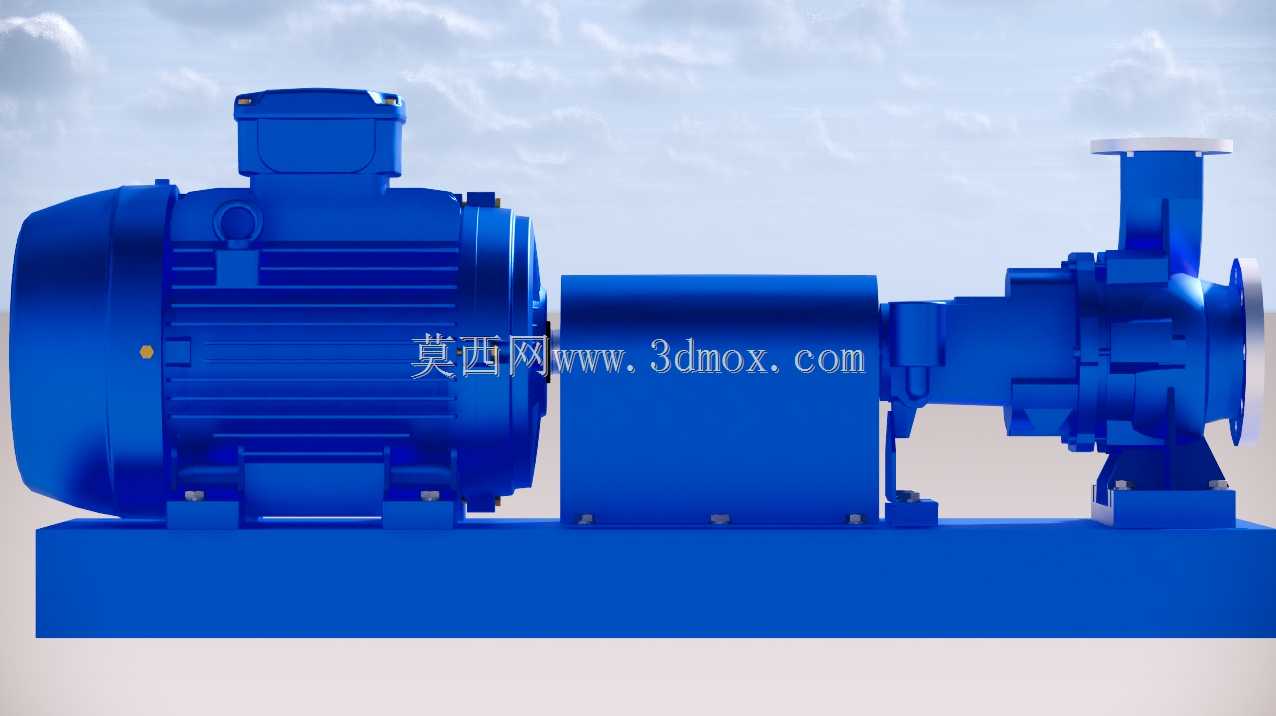

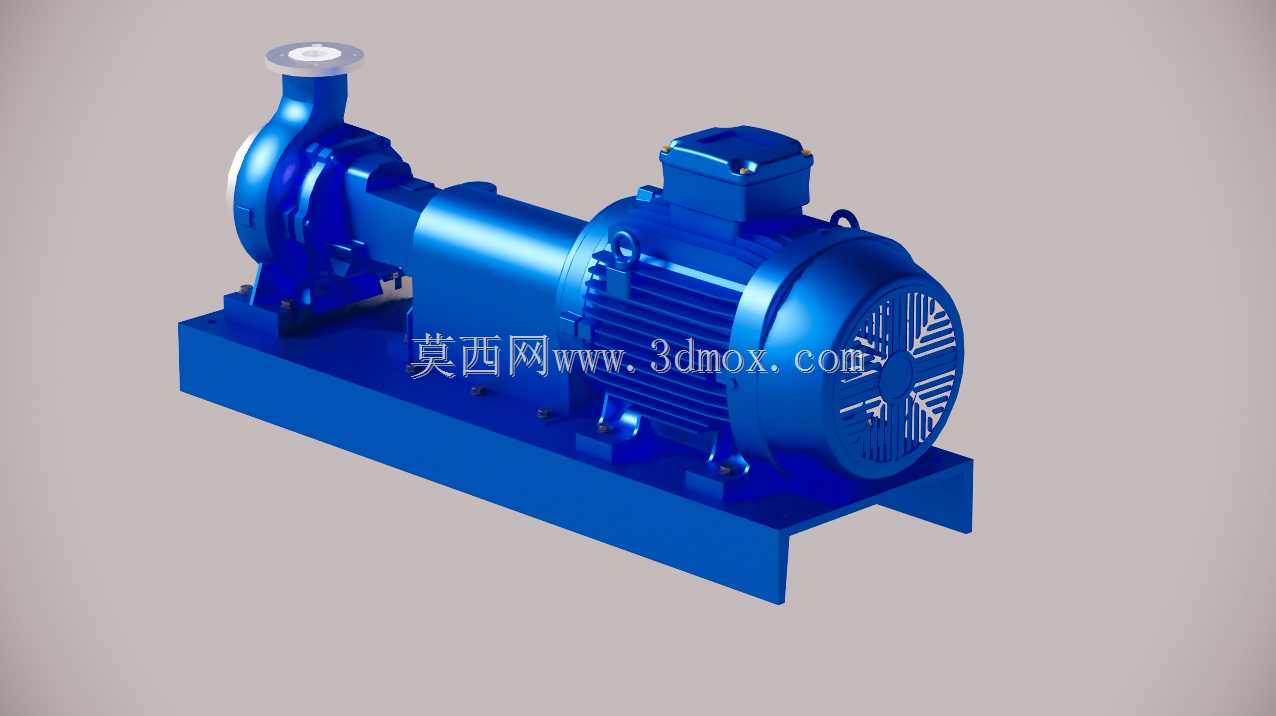

蓝色卧式单级离心泵工业结构设计

化工输送场景里的离心泵常年面对含颗粒介质冲刷、进出口管路不对中带来的附加载荷，这款卧式单级离心泵的结构设计刚好对准这些现场痛点做了针对性调整。泵脚与底座的连接面没有做满铺式平面，而是在螺栓孔周边预留了1.2mm的凸台加工面，其余区域做下沉处理，既减少了大面积铣削的加工工时，又能让锁紧螺栓的预紧力完全集中在受力点位，避免长期运行后底座平面蠕变导致的泵轴偏移。泵壳进出口的法兰密封面特意做了3°的微倾角堆焊硬质合金层，不是常规的纯平面结构，当管路对接存在微小角度偏差时，密封垫片的压缩量能保持周向均匀，不会出现单侧压溃泄漏的情况，现场安装时不用反复切割调整管路法兰的平行度，能省下近三成的安装调试工时。叶轮与泵轴的配合段没有采用普通平键单键连接，而是在键槽两侧各加了一个直径4mm的圆柱销定位孔，装配时销孔与轴上的定位孔过盈压装，即便输送介质含固体颗粒导致叶轮口环磨损产生径向跳动，扭矩传递也不会出现键槽滚键的失效问题，拆检时只要敲出定位销就能顺利拔出叶轮，不会出现叶轮锈死在轴上的情况。轴承箱的散热筋没有做等间距排布，靠近联轴器端的筋条间距缩小20%，因为该端承受的径向载荷更大，运行时轴承温升比驱动端高5-8℃，加密的散热筋能提升该区域的空气对流效率，不用额外加装冷却风扇就能把轴承运行温度控制在70℃以内。电机与泵体的共用底座做了箱型焊接结构而非传统的槽钢拼接，内部在轴承箱支撑位下方加了两道斜向加强筋，能抵消叶轮运转时产生的轴向脉动推力，避免底座共振传导到进出口管路引发焊口开裂。泵壳的涡室流道过渡面做了圆弧顺滑处理，没有尖锐的折角，介质在流道内的湍流损失能降低12%左右，实际运行时的振动值比同参数常规泵低0.8mm/s，配套的机械密封使用寿命能延长近一倍。
