压力泵内置传动齿轮箱结构设计

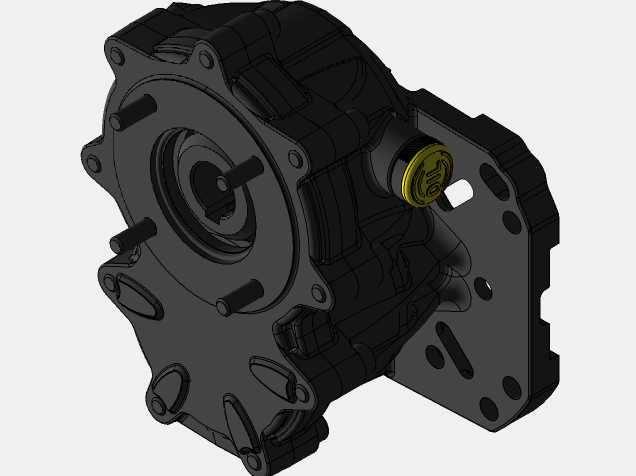

这款齿轮箱是压力泵内部的核心传动部件，主要适配中高压工况下的流体输送泵组，常见于工业液压系统、车载供油单元、小型工程机械的压力供给回路中，承担动力输入换向、转速匹配、扭矩放大的核心作用，直接决定泵组的输出压力稳定性与运行寿命。从结构设计来看，箱体采用一体化压铸成型的壳体结构，左侧大尺寸法兰端面为泵体连接安装面，面上均布的多个凸台螺栓柱用于和泵腔端盖锁紧，安装面的同轴止口设计保证输入轴与泵叶轮组件的同轴度，避免运行过程中出现轴系偏磨导致的泄漏、异响问题。右侧带多孔位的安装支耳用于将整个齿轮箱组件固定在设备机架上，支耳上的长圆孔设计可补偿安装过程中的位置公差，降低装配对位的难度，同时能缓冲设备运行时的小幅振动，避免连接螺栓受交变载荷断裂。箱体侧面预留的油位检测接口带密封端盖，日常维护时可直接观察内部齿轮润滑油的液位，无需拆解箱体即可完成油液状态检查，端盖处的密封结构采用径向O型圈加端面压紧的设计，可承受箱体内齿轮高速运转带来的温升压力，避免润滑油渗漏。内部传动采用斜齿圆柱齿轮啮合结构，相比直齿传动啮合重合度更高，传动过程中冲击更小、噪音更低，适合泵组长时间连续运行的工况，输入轴端的轴承位采用阶梯轴设计，搭配深沟球轴承承受径向载荷，同时在轴伸处设置骨架油封，防止润滑油进入泵腔污染输送介质，也避免外部的粉尘、水汽进入齿轮箱内部加剧齿轮磨损。设计过程中重点控制了箱体的壁厚均匀性，避免压铸成型后出现缩孔、变形缺陷，轴承安装位的同轴度公差控制在0.02mm以内，保证齿轮啮合的侧隙处于合理区间，既不会因为侧隙过大导致传动冲击，也不会因为侧隙过小出现卡滞、发热咬死的问题。安装边界上，整体结构紧凑，轴向尺寸控制在适配小型压力泵的安装空间范围内，所有外接接口的位置都避开了泵组的管路布置空间，不会和进出油管路、调压阀组件产生安装干涉，可直接替换同规格的现有齿轮箱部件，无需对原有泵组结构做额外改造。
