吉普大切诺基后保险杠带备胎架改装件

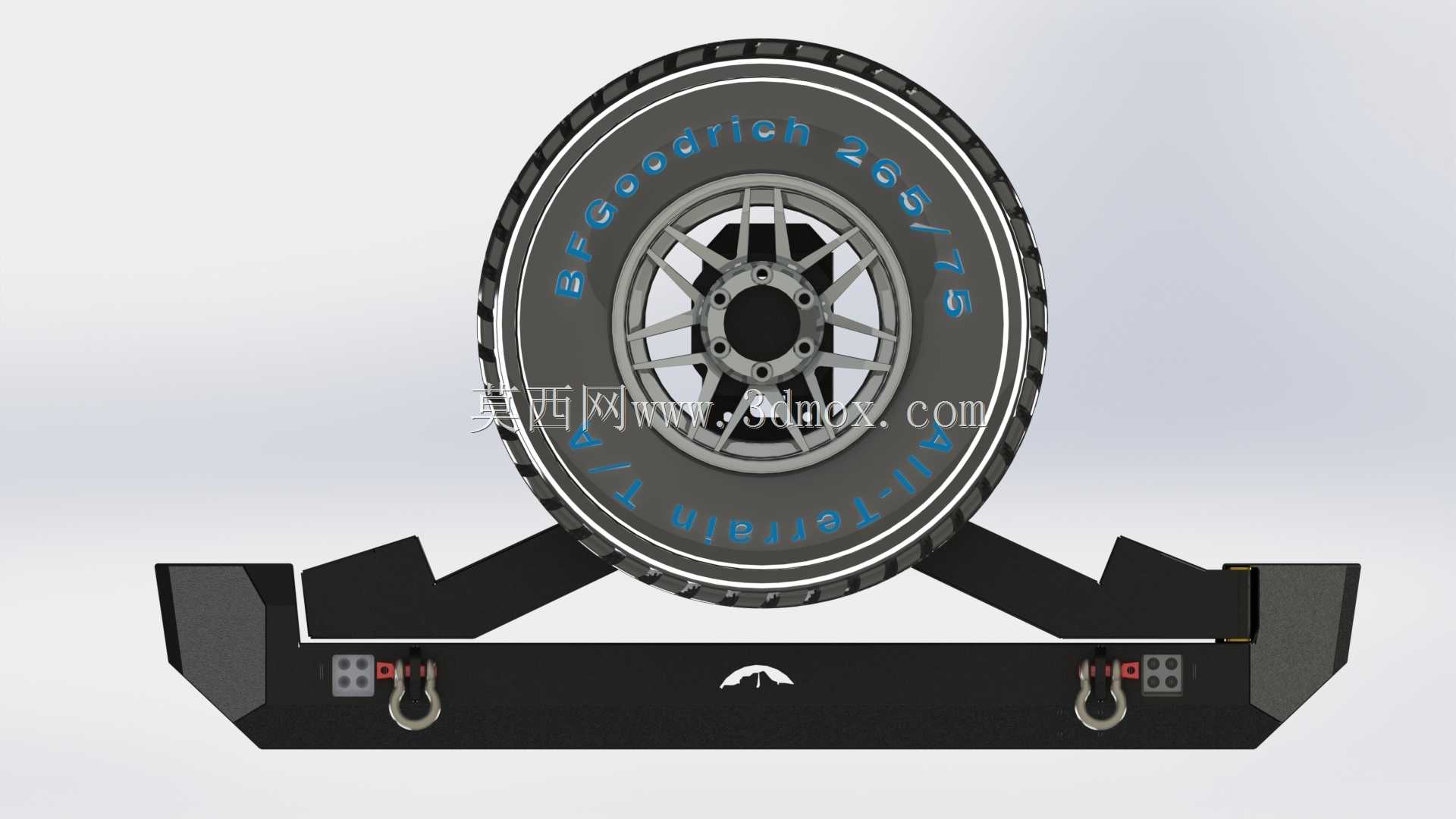

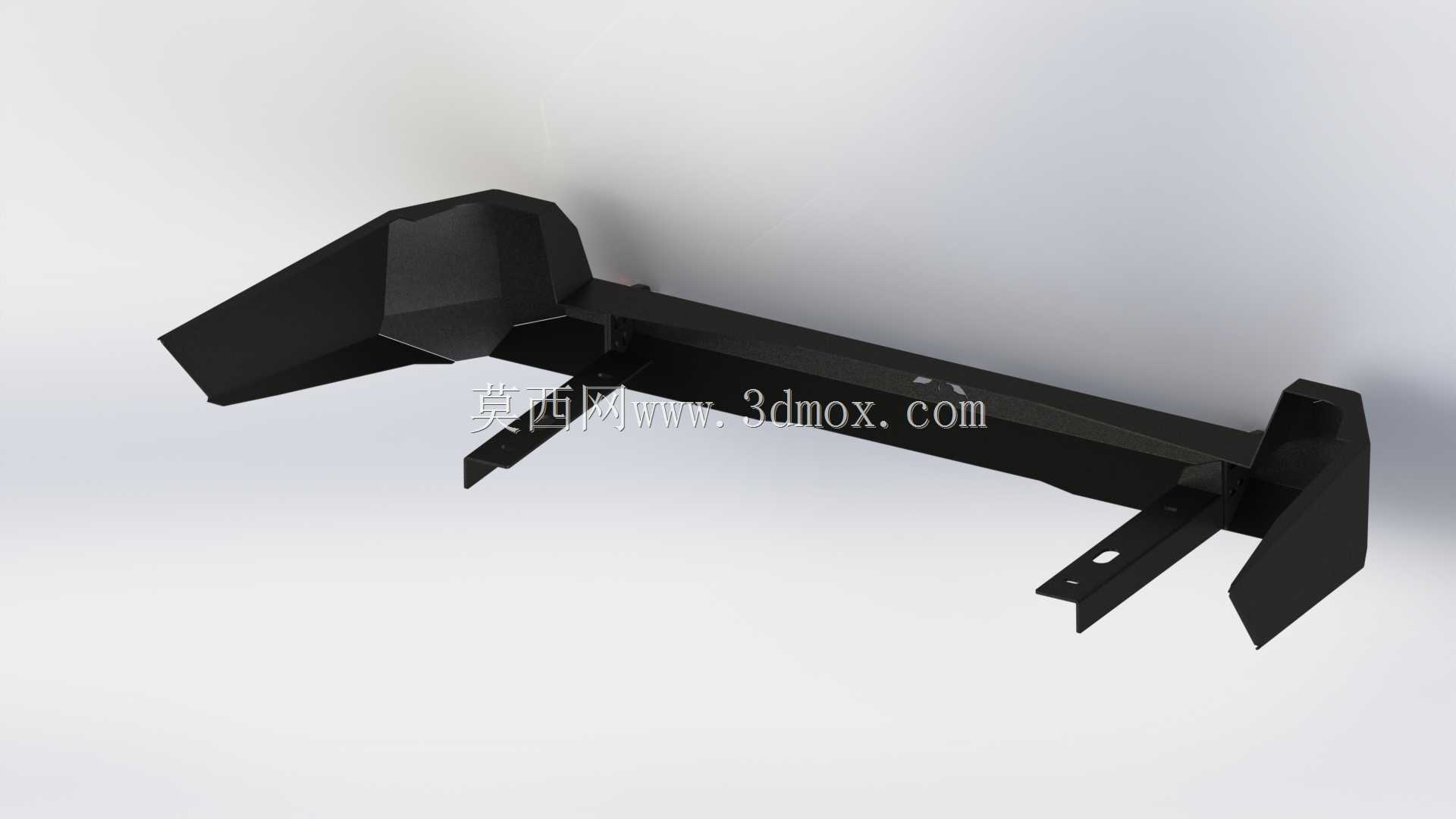

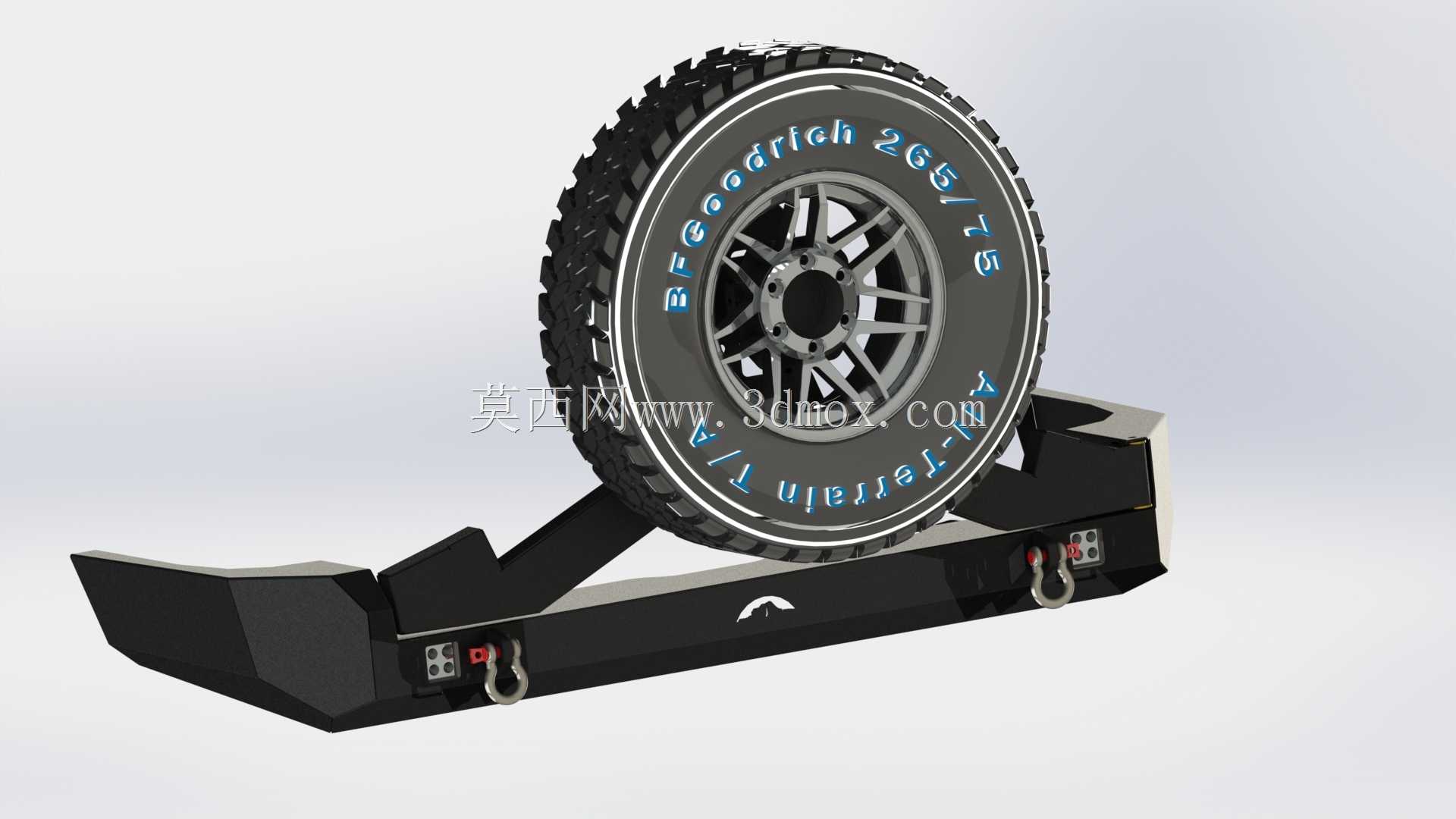

硬派越野后防护结构的改装场景里，后杠与外挂备胎的干涉问题始终是落地加工的核心痛点，常规一体式冲压后杠在承载全尺寸越野备胎的长期颠簸载荷时，焊缝位置极易出现应力集中开裂，侧方离去角的冗余量也会被突出的杠体压缩，穿越乱石路段时频繁剐蹭杠体下缘。这套后防护结构在设计时直接将备胎承载支架与杠体主受力梁做了一体化融合，摒弃了后期加装备胎架需要在原车后尾门打孔的方案，避免尾门铰链长期受交变载荷出现下沉变形的隐患。杠体主体采用矩形截面的高强度钢作为主受力梁，截面高度根据载荷分布做了差异化调整，靠近拖车钩安装位的区域梁体截面加厚2mm，对应承载备胎的两个斜向支撑臂直接与主梁内侧焊接，焊缝位置做了圆弧过渡处理，分散越野颠簸时备胎产生的动态冲击力，避免应力在焊缝尖角处集中。两侧的拖车钩安装位预留了方口基座的安装余量，同时集成了倒车灯与牌照安装的嵌入式基座，不需要后期在杠体上额外开孔破坏防腐层。外挂备胎的固定座直接集成在支撑臂顶端，中心定位销的公差控制在0.1mm以内，避免备胎高速行驶时出现径向抖动，支撑臂的弯折角度经过反复校核，刚好让备胎中心与整车纵向中心重合，不会出现单侧偏载导致的车架受力不均。杠体下缘做了30度的切角处理，匹配大切诺基原车的后离去角参数，穿越交叉轴路段时不会因为杠体突出拖慢行进节奏。表面处理预留了喷塑与磨砂烤漆两种工艺的安装基准，所有外露的安装孔位都做了沉台设计，螺栓安装后不会突出杠体表面，避免越野时被飞石磕碰损伤螺纹。两侧的包角采用了分体式设计，轻微剐蹭后可以单独更换，不需要整体更换杠体，降低后期维护成本。备胎与杠体之间预留了25mm的间隙，避免越野行程中备胎上下跳动磕碰杠体表面，同时这个间隙也能容纳常规的防盗锁具安装，不需要额外调整备胎固定位置。
