吉普切诺基XJ改装款后防护杠结构设计

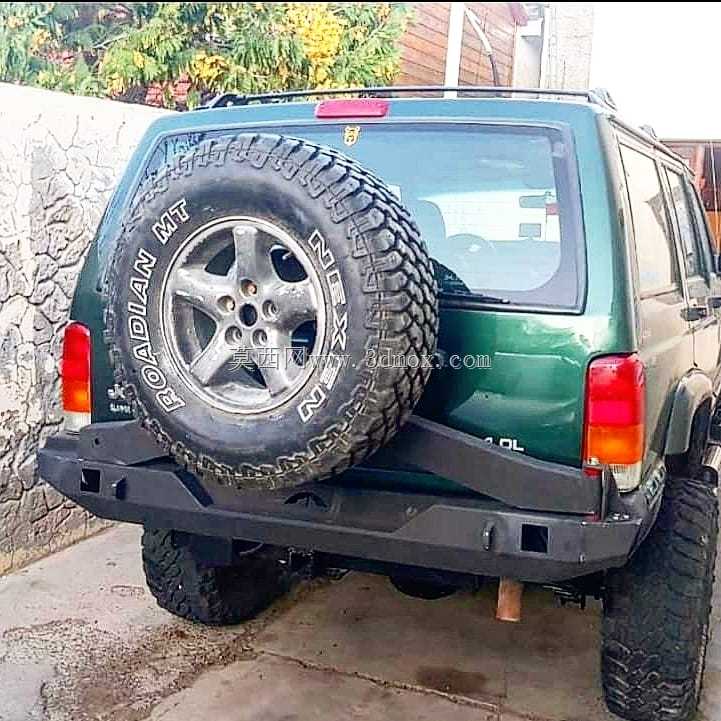

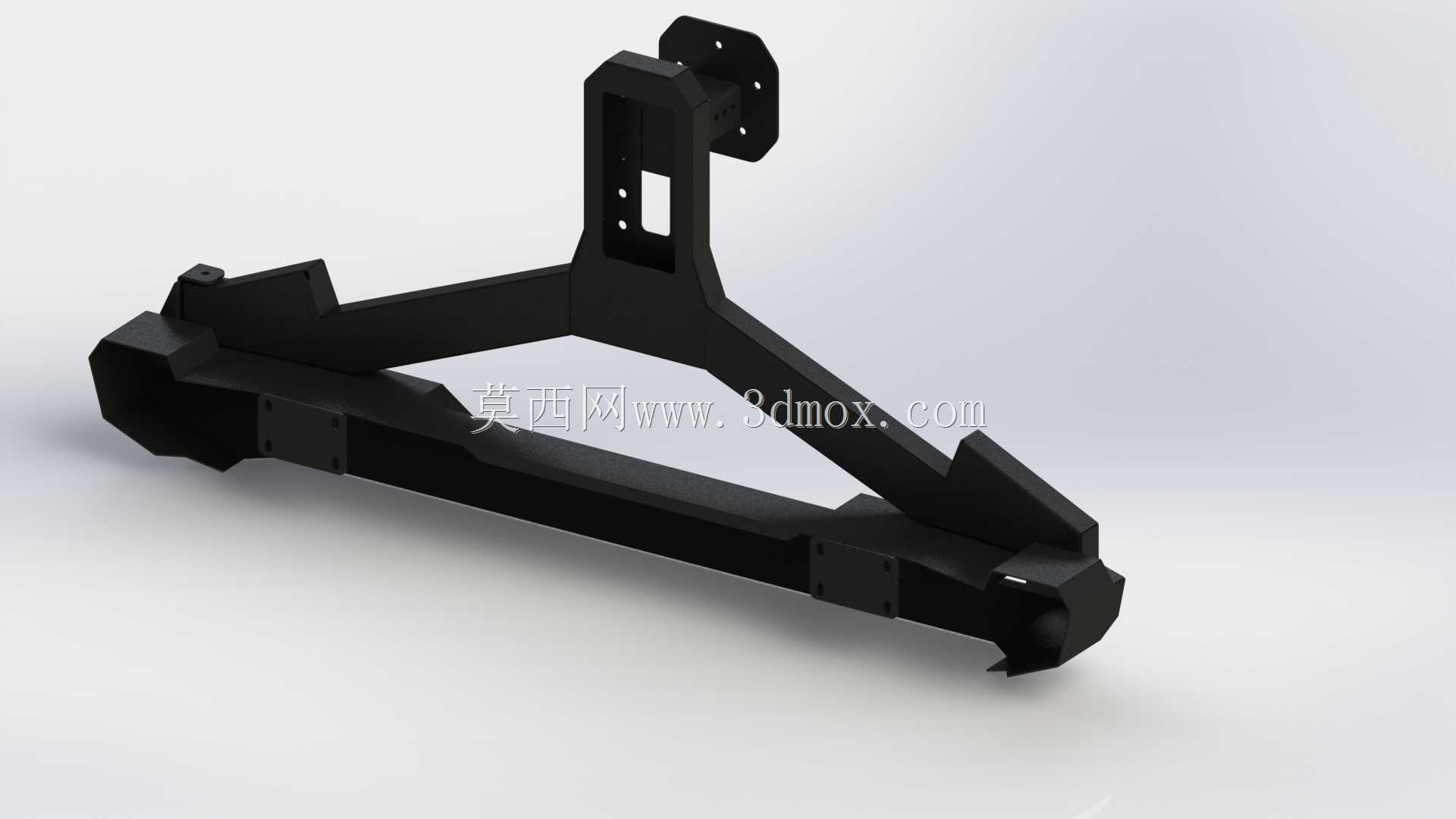

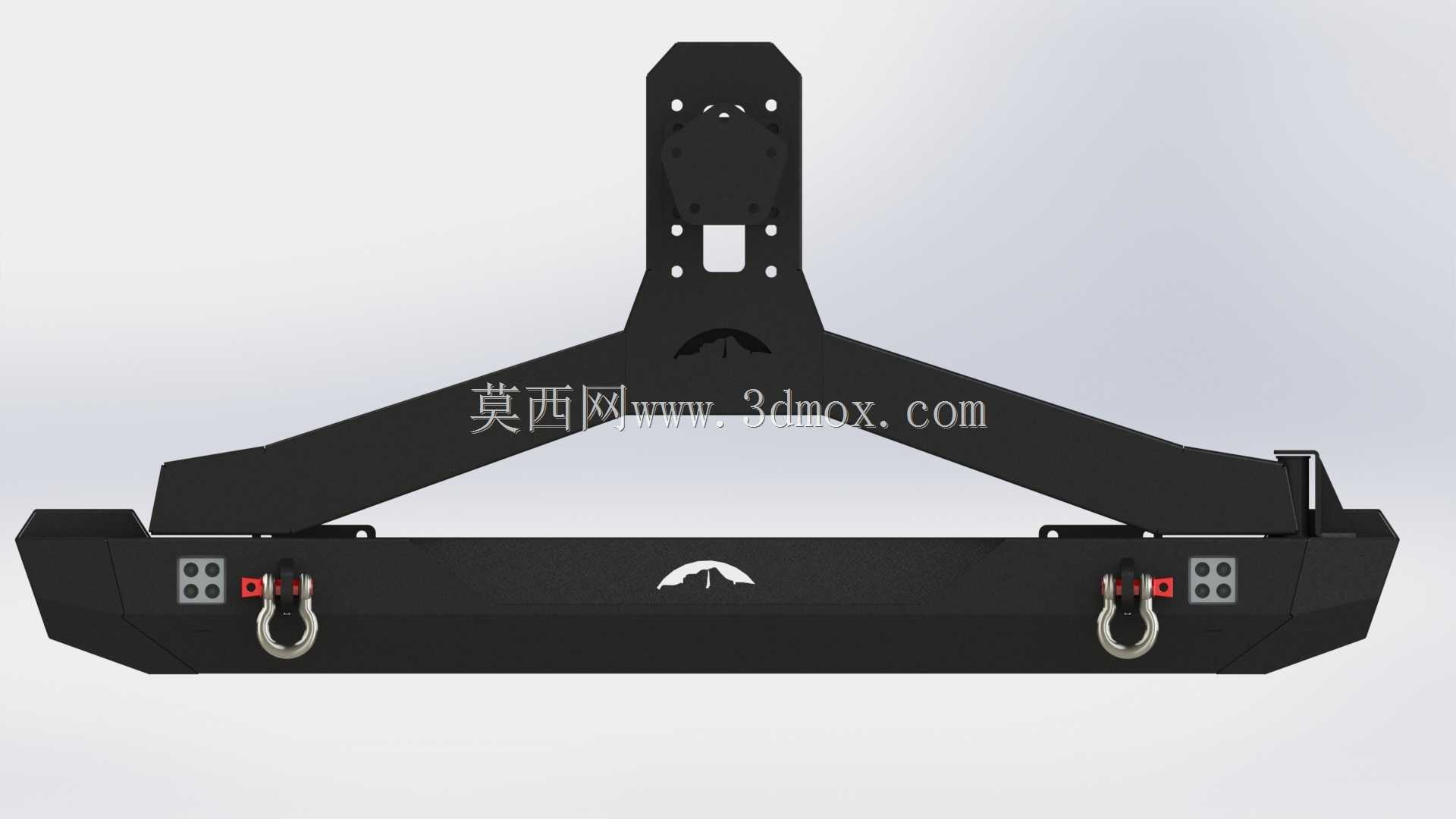

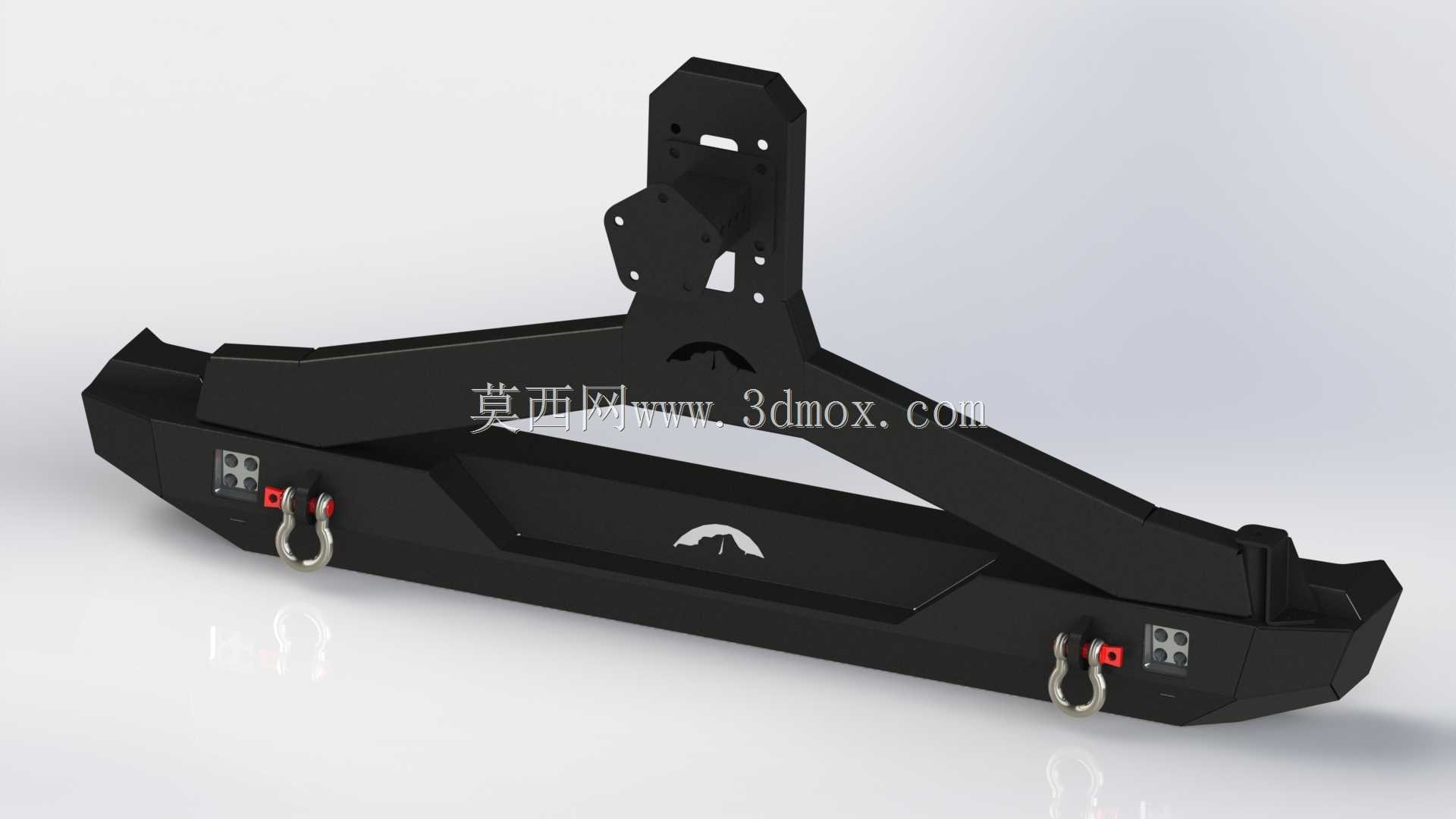

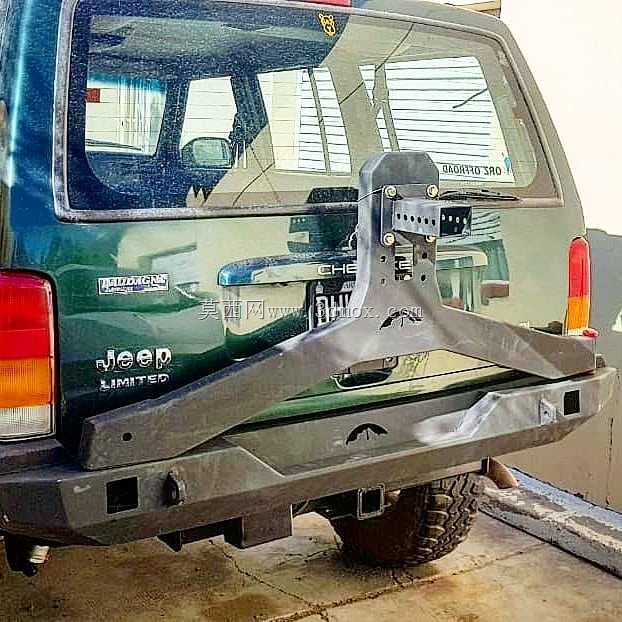

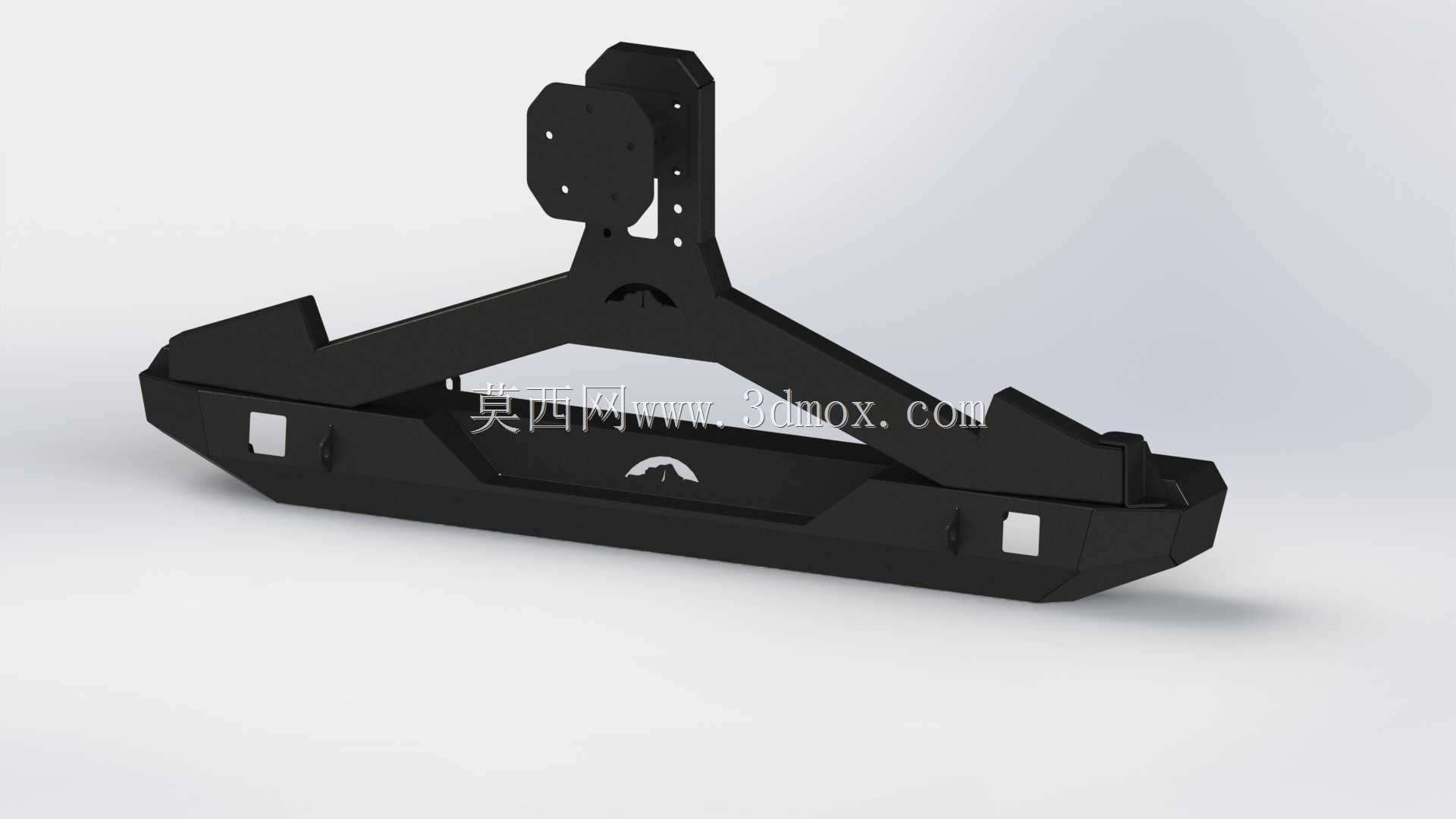

硬派越野后杠的加工落地，最先要啃下的矛盾点是强度冗余与整备质量控制的平衡，这款切诺基XJ专用后防护杠在结构取舍上做了很务实的调整。主杠体采用分段式折弯成型的箱型截面，避开了整段冲压带来的模具成本高、小批量定制难落地的问题，折弯处预留的2mm圆角既适配数控折弯机的下模开口尺寸，也能消除应力集中导致的越野冲击下焊缝开裂隐患。两侧对称布置的拖车钩安装座做了内嵌式加强，安装面与杠体内腔的加强筋直接焊接，而非传统的表面贴焊，拖拽时的拉力能直接传导到整个杠体骨架，不会出现单点受力撕裂杠皮的问题，安装孔位预留了0.3mm的同轴度公差，适配市面上主流的快插式拖车钩与卸扣，不用现场二次扩孔。中间的备胎支架安装座采用分体式连接结构，支架与主杠之间通过三个定位销做预定位，焊接时能精准控制支架的垂直度，避免长期背负备胎出现支架偏摆、尾门异响的问题，支架上的镂空孔不是单纯的装饰减重，每个孔位都经过受力仿真校验，在不降低垂直承载能力的前提下，能把支架部分的重量降低18%左右。杠体表面的安装支脚完全匹配切诺基XJ原厂的后纵梁安装孔位，不需要在车身上打孔切割，支脚的折弯角度经过实车扫描数据校准，装车后杠体与车身翼子板的缝隙能控制在均匀的3mm，不会出现高低不平、缝隙不均的问题。表面处理预留了喷塑与磨砂喷漆两种工艺的适配余量，焊接完成后的打磨工序只针对焊缝余高超过1mm的位置做处理，保留杠体表面的原始钢材纹理，喷塑后能形成更牢固的涂层附着力，越野穿越时被碎石击打也不容易掉漆。两侧的示宽灯安装座做了内嵌式防水槽设计，安装灯具后能避免高压水枪冲洗时进水短路，槽体边缘的翻边结构不用额外打密封胶就能实现IP65级的防水效果，减少后期维护的麻烦。
