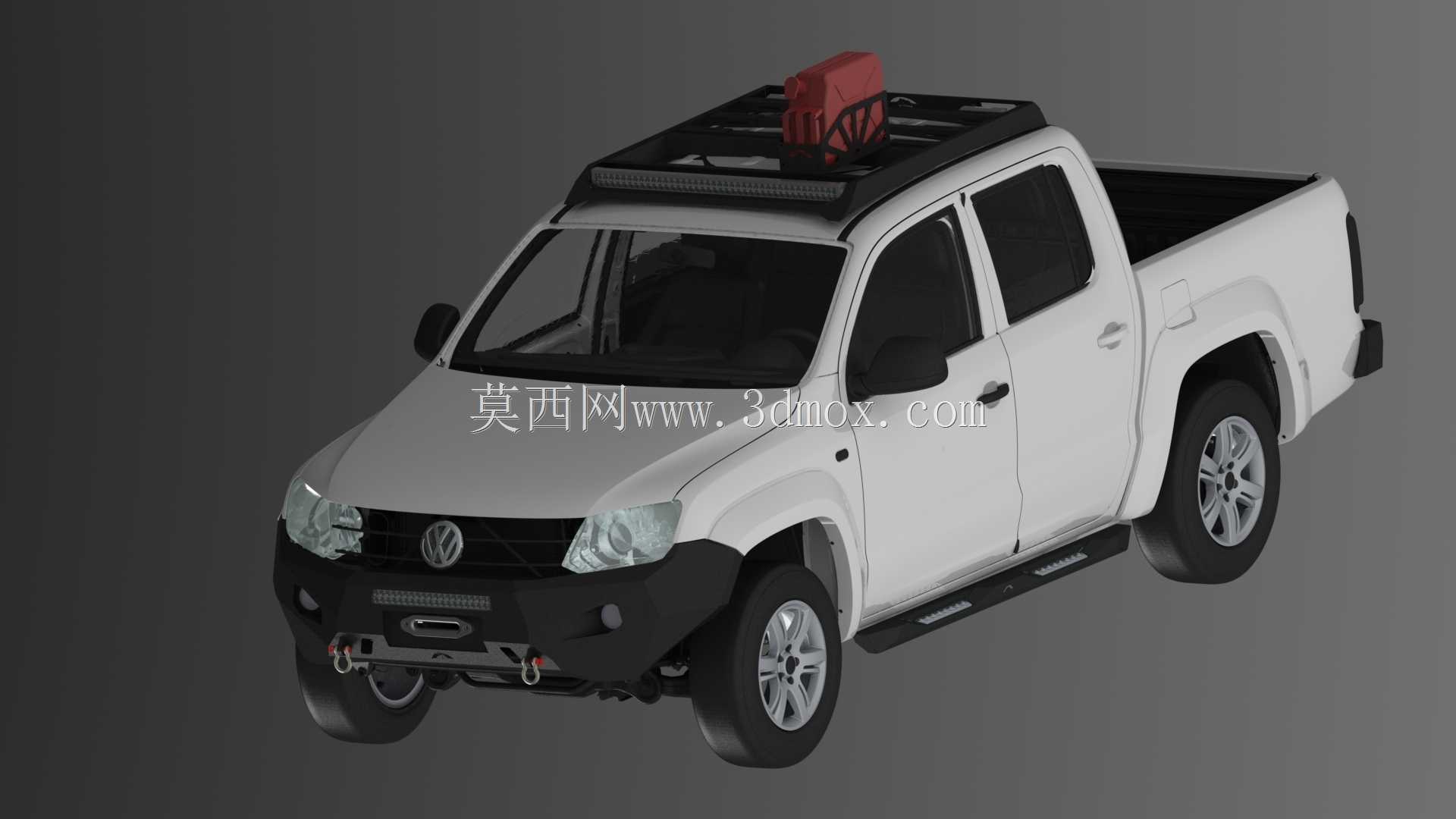

大众Amarok越野改装款前防护杠结构设计

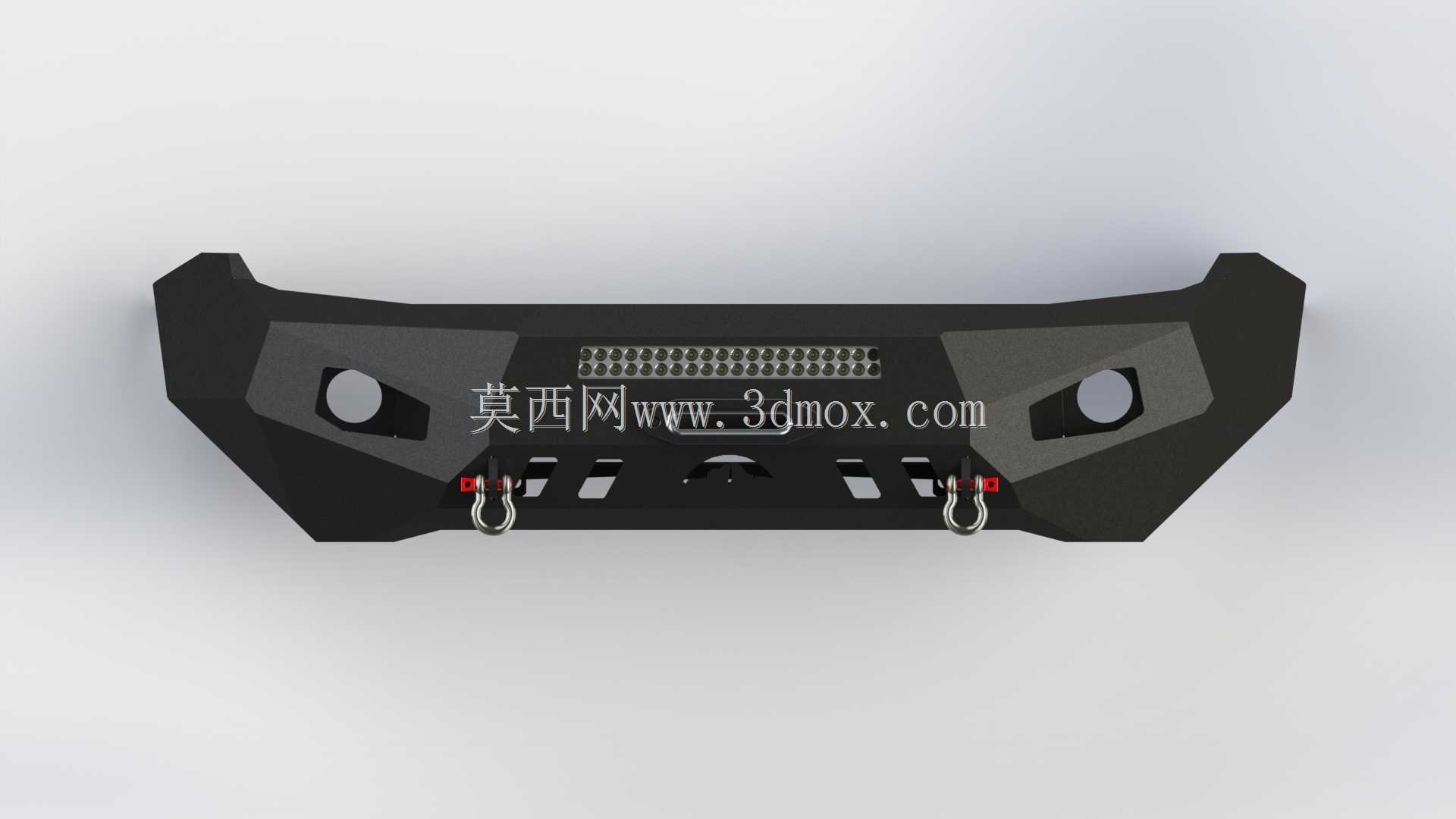

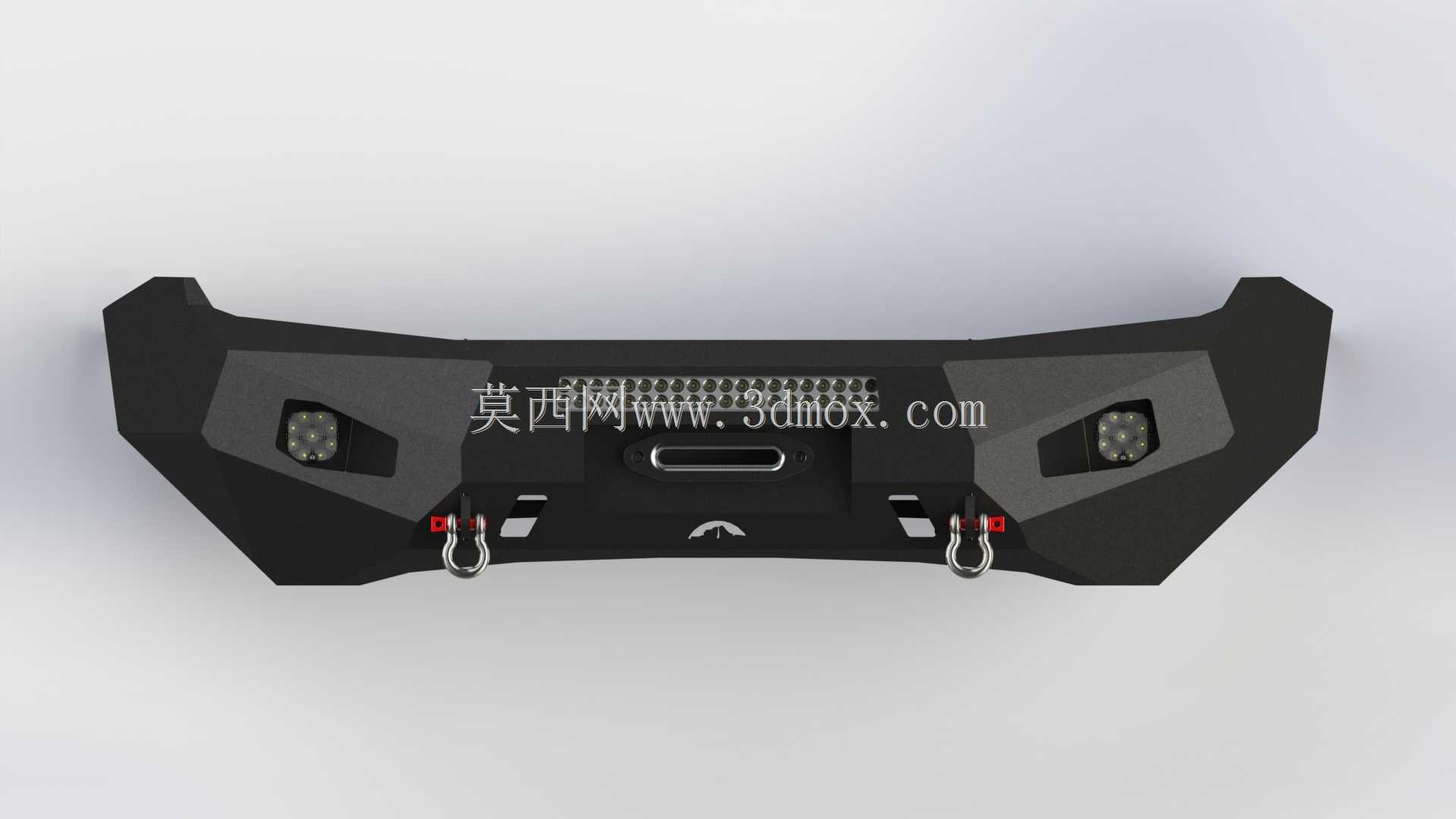

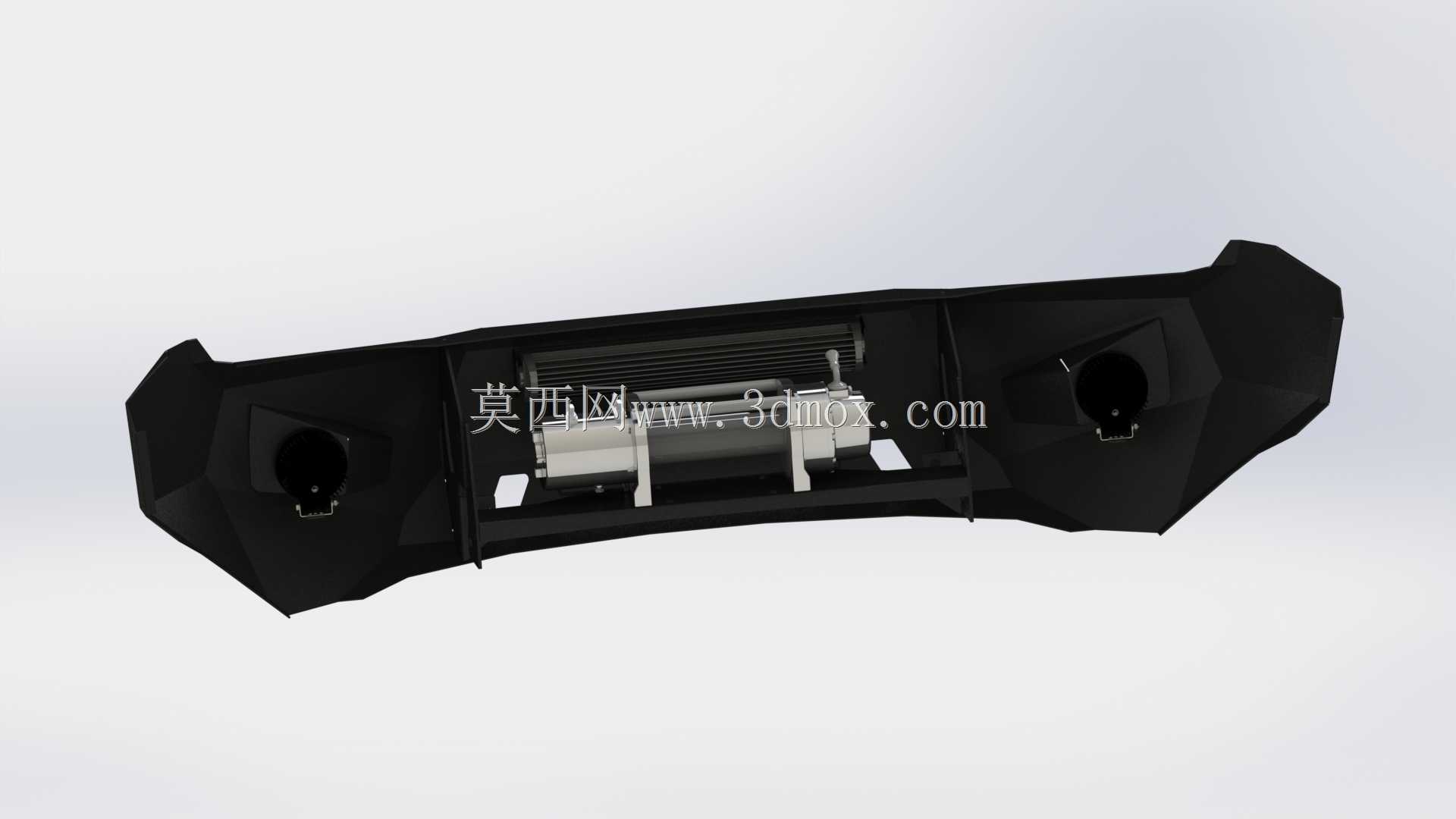

硬派越野车型的前防护杠改装，最容易踩的坑是只追求视觉冲击力，忽略实际越野工况下的受力冗余，很多市售改装杠在冲坡托底、侧面剐蹭岩壁的时候，要么安装位直接撕裂，要么杠体变形挤压水箱散热片，甚至会把撞击力直接传导到纵梁造成不可逆的车身损伤。这款适配Amarok的前防护杠在结构设计上，把主受力梁的安装座做了内嵌式延伸，直接贴合纵梁前端的原厂焊接面，没有采用常见的外凸式吊耳结构，避免了飞坡落地时吊耳处应力集中断裂的问题。杠体主体的折角没有做尖锐直角处理，所有受力转折处都留了3毫米的圆弧过渡，冲压成型时不会因为应力集中产生板材暗裂，后期长时间颠簸也不会从折角处开裂。中间预留的长条灯安装位做了内凹沉台，灯体外沿比杠体正面低8毫米，林间穿越时树枝剐蹭不会直接击碎灯面，两侧的雾灯位同样做了下沉设计，周围的加强筋直接和主杠体内壁连为一体，哪怕低速撞到障碍物，力会顺着加强筋分散到整个杠体，不会单独把灯座撞碎。下方的两个拖车钩安装位没有直接焊在杠皮上，而是单独做了贯通式的安装座，从杠体正面一直延伸到后方的纵梁连接位，拖救时哪怕承受十吨以上的拉力，也不会把杠体扯变形。杠体上半部分的覆盖件做了磨砂纹理的凹凸造型，不是单纯为了好看，越野时溅上的泥点不会在光滑表面留下明显的流痕，高压水枪冲洗的时候也更容易把缝隙里的泥沙冲干净。两侧的包角特意做了外凸的弧度，比前轮眉宽出两厘米，窄路错车的时候先碰到的是杠体包角，不会直接刮花原厂的翼子板漆面。安装孔位全部对齐原厂的预留孔，不需要在车身上额外打孔，装配时每个固定点都留了0.5毫米的调节公差，哪怕不同车辆的纵梁焊接有细微误差，也能顺利对位安装，不会出现孔位错位强行拧螺丝造成的安装应力。杠体边缘全部做了卷边处理，没有裸露的锋利切口，日常调试安装的时候不会划伤手臂，越野时如果碰到行人也能降低磕碰伤害。内部的空腔预留了足够的散热间隙，不会挡住水箱和中冷的迎风面，长时间低速攀爬的时候不会影响散热效率。
