吉普大切诺基WJ改装款前防护杠结构设计

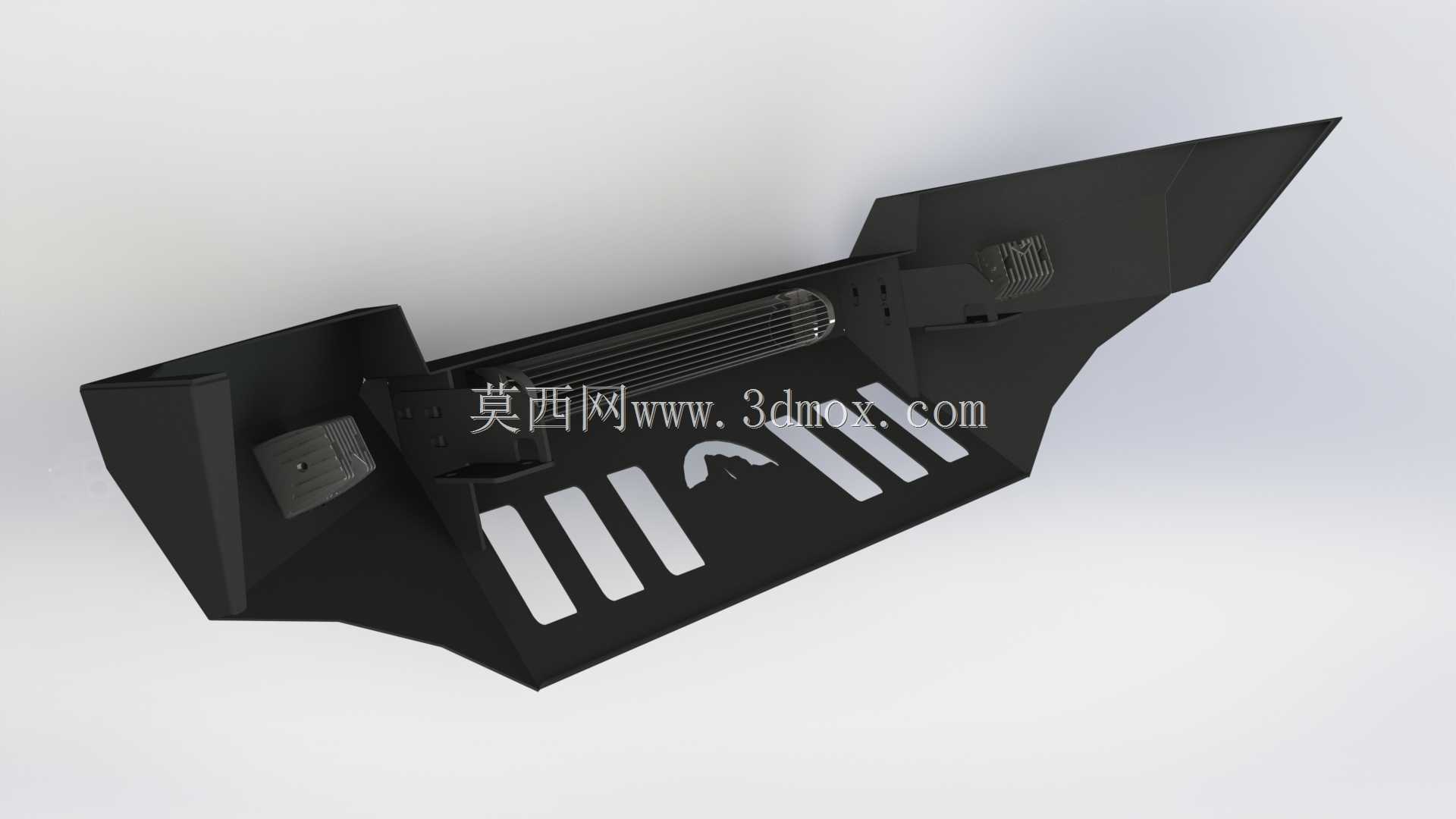

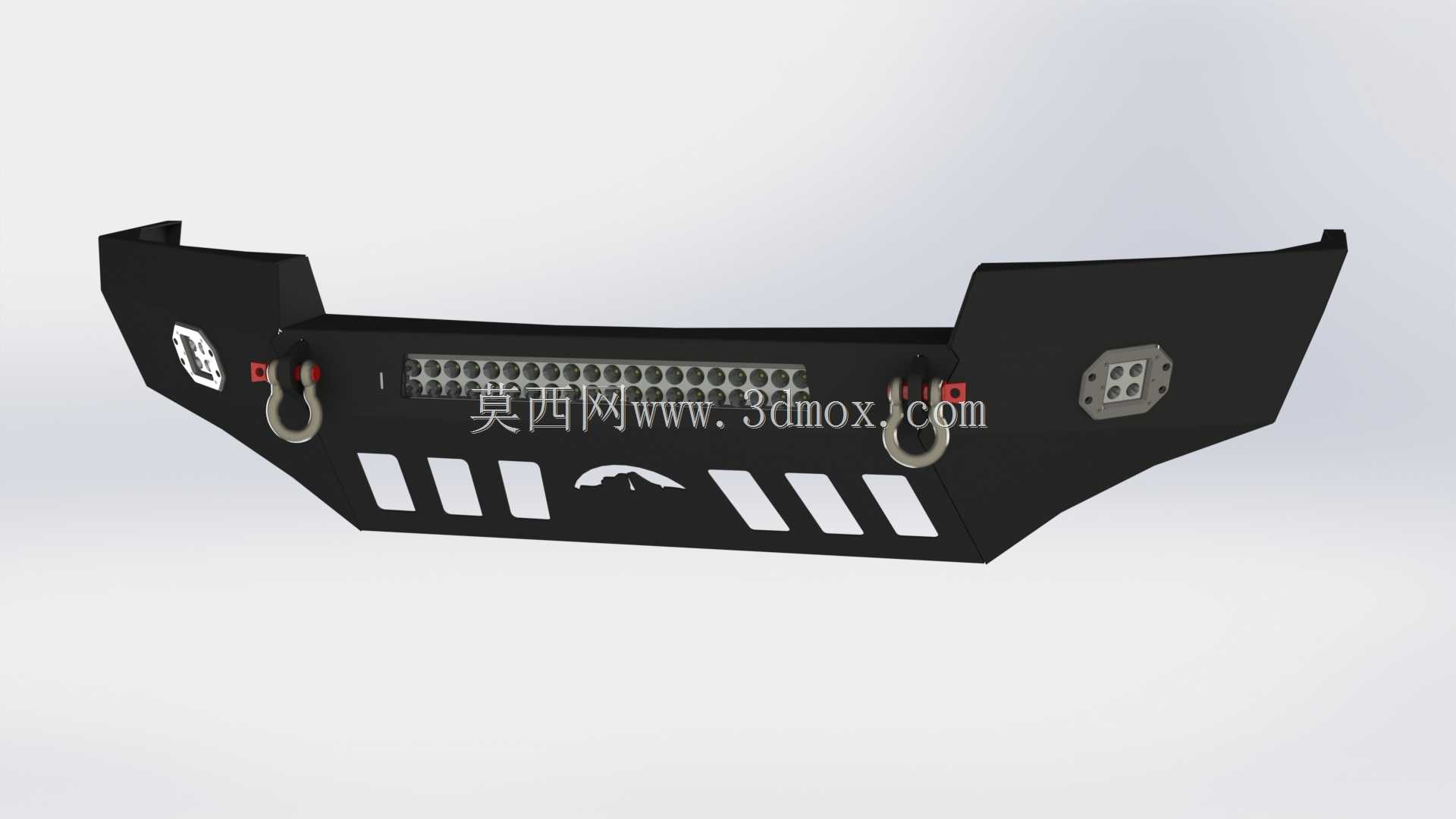

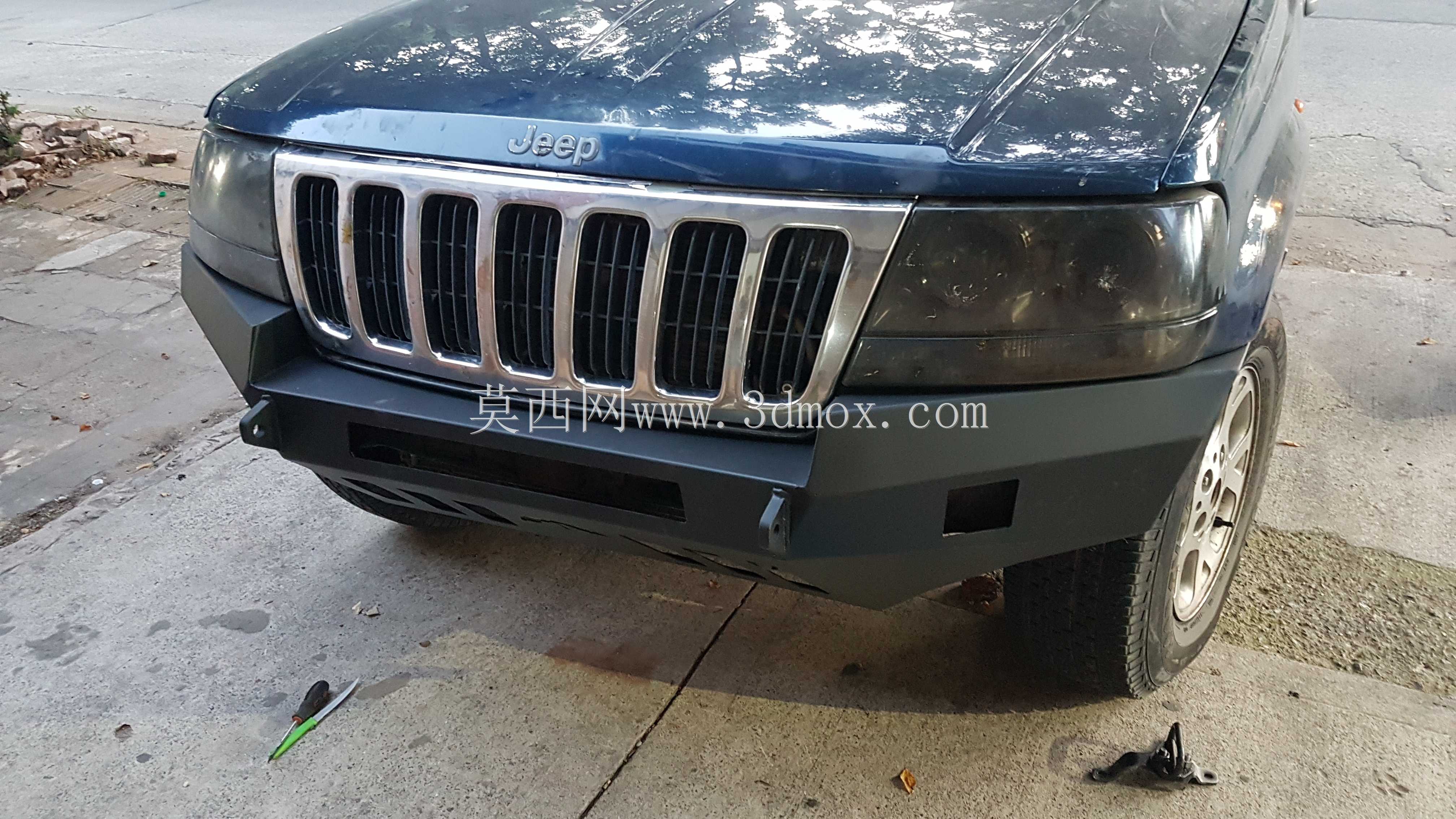

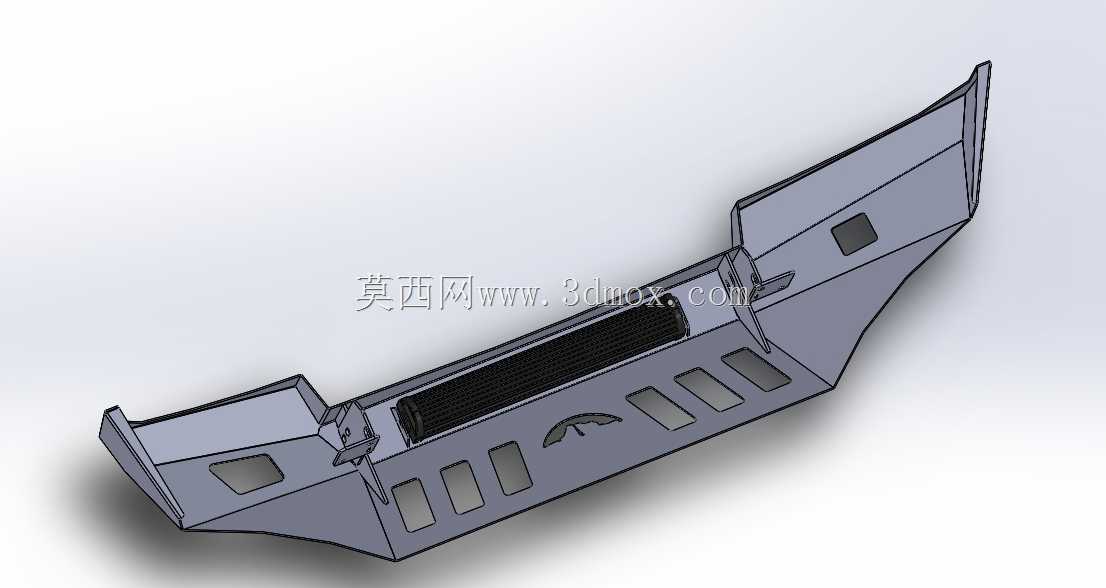

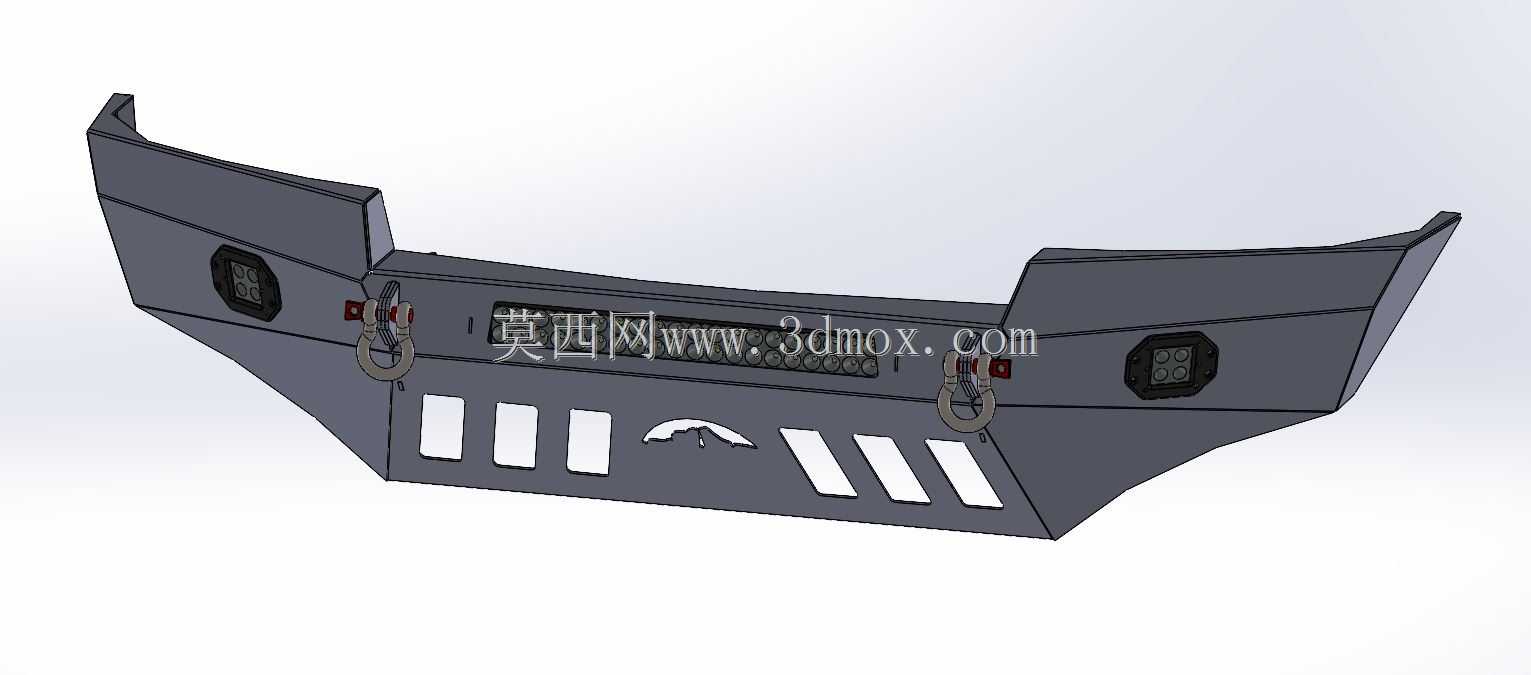

硬派越野改装前杠的落地加工，最容易踩的坑是防护性能与整车配重的矛盾——原厂前杠多为薄钢板冲压或工程塑料材质，抗冲击能力不足，但直接替换厚钢板焊接的竞技杠，又会让车头前部重量陡增，打破原厂前后轴荷配比，高速行驶时容易出现转向发飘、制动点头加剧的问题。这款适配大切诺基WJ的前防护杠，在结构设计上做了针对性的取舍，杠体主体采用分段式变厚度板材布局，与车架纵梁连接的安装座区域使用8mm厚高强度钢板，直接承接碰撞冲击力并分散到车架主体，外露的装饰与灯位安装区域则减薄至4mm，在不影响整体刚性的前提下，把整杠重量控制在合理区间，避免过度增重带来的操控劣化。杠体中部预留的长条辅助灯安装位，没有采用常见的外露式支架结构，而是直接在杠体上冲压出内嵌式安装槽，灯体嵌入后表面与杠体齐平，越野穿越时不会被树枝、碎石剐蹭到灯壳，灯位后方预留了20mm的走线空间，防水线束接头可以完全藏在杠体内部，避免长期泥水浸泡导致的线路短路。两侧的拖挂点采用了贯穿式焊接结构，U型拖钩的固定螺杆直接穿过杠体与后方的安装加强板满焊连接，而非单点焊接在杠皮表面，拖拽时受力直接传递到车架，不会出现拖钩被拉脱的风险。杠体下部的镂空槽位并非单纯装饰，一方面是为了给水箱冷凝器留出足够的迎风散热面积，避免改装全封闭前杠后导致的越野低速行驶时水温过高，另一方面镂空边缘做了3mm的卷边处理，既可以提升杠体下部的抗扭刚性，也能避免尖锐的板材切口在越野时割破轮胎、刮伤救援绳索。杠体侧面预留的方灯安装位，周围做了凸起的加强筋，即使侧面受到剐蹭撞击，冲击力也会顺着加强筋分散到整个杠体，不会直接作用在灯体上导致碎裂。表面的哑光黑涂装采用了磨砂纹理处理，越野时飞溅的碎石砸在表面不会留下明显的凹痕或掉漆，日常清理也只需高压水枪冲洗即可，不用额外做打蜡养护。安装孔位完全匹配原厂WJ的前杠固定点位，不需要额外切割车架或者打孔，改装时只需拆除原厂前杠，直接对位拧上固定螺栓即可，装配公差控制在1mm以内，安装后杠体与翼子板、中网的缝隙均匀，不会出现高低不平、错位的问题。
