带感应调平与风扇层的E3D Hemera挤出底座

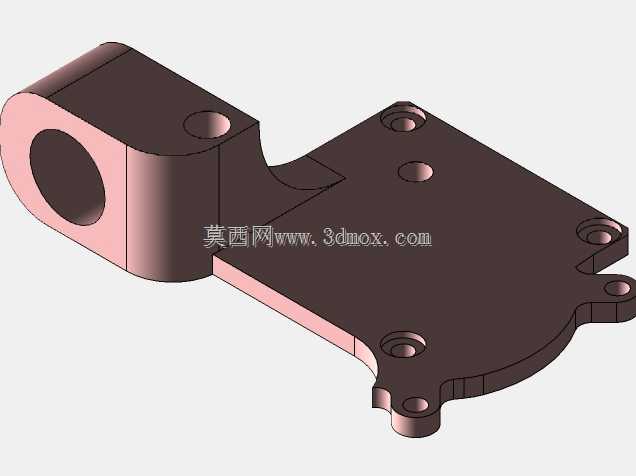

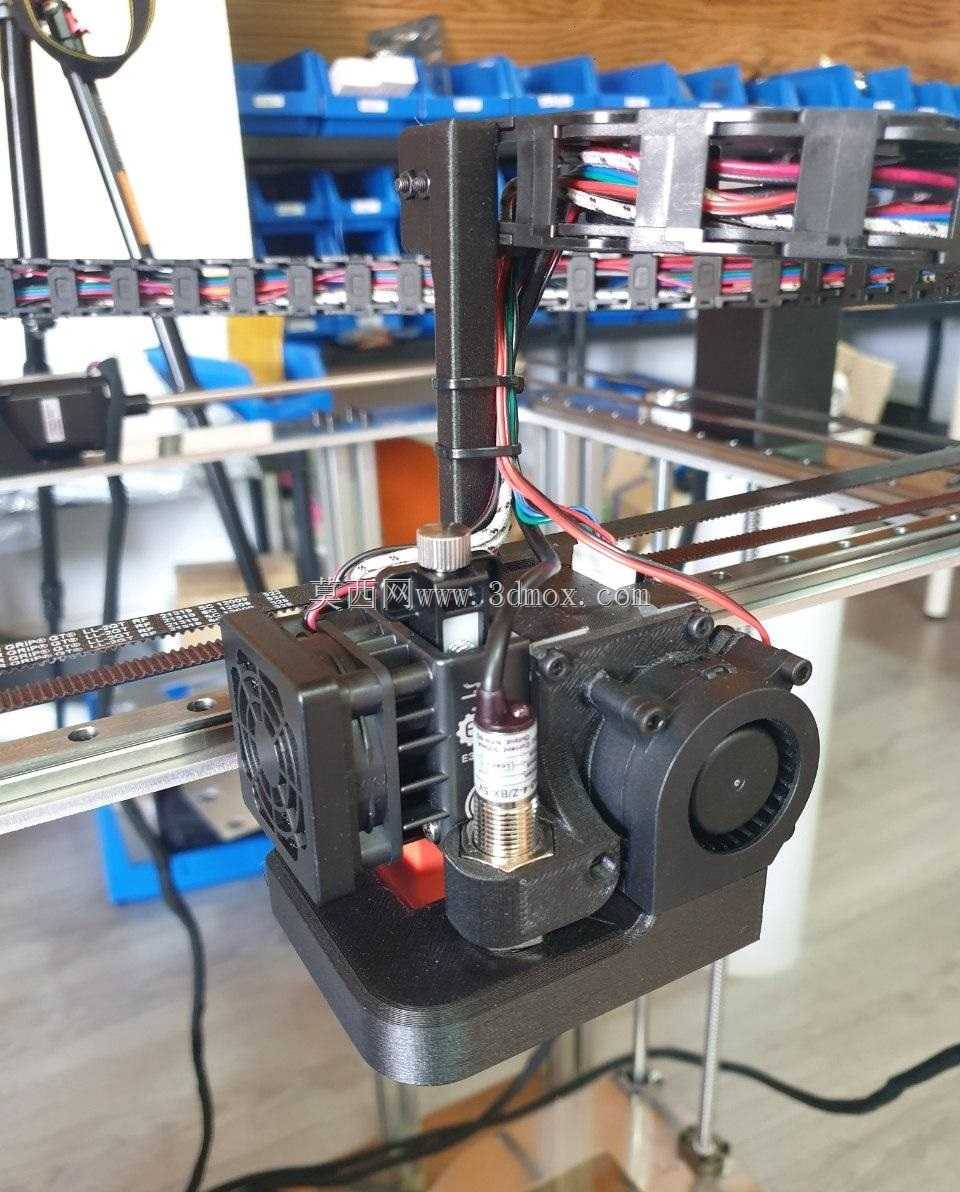

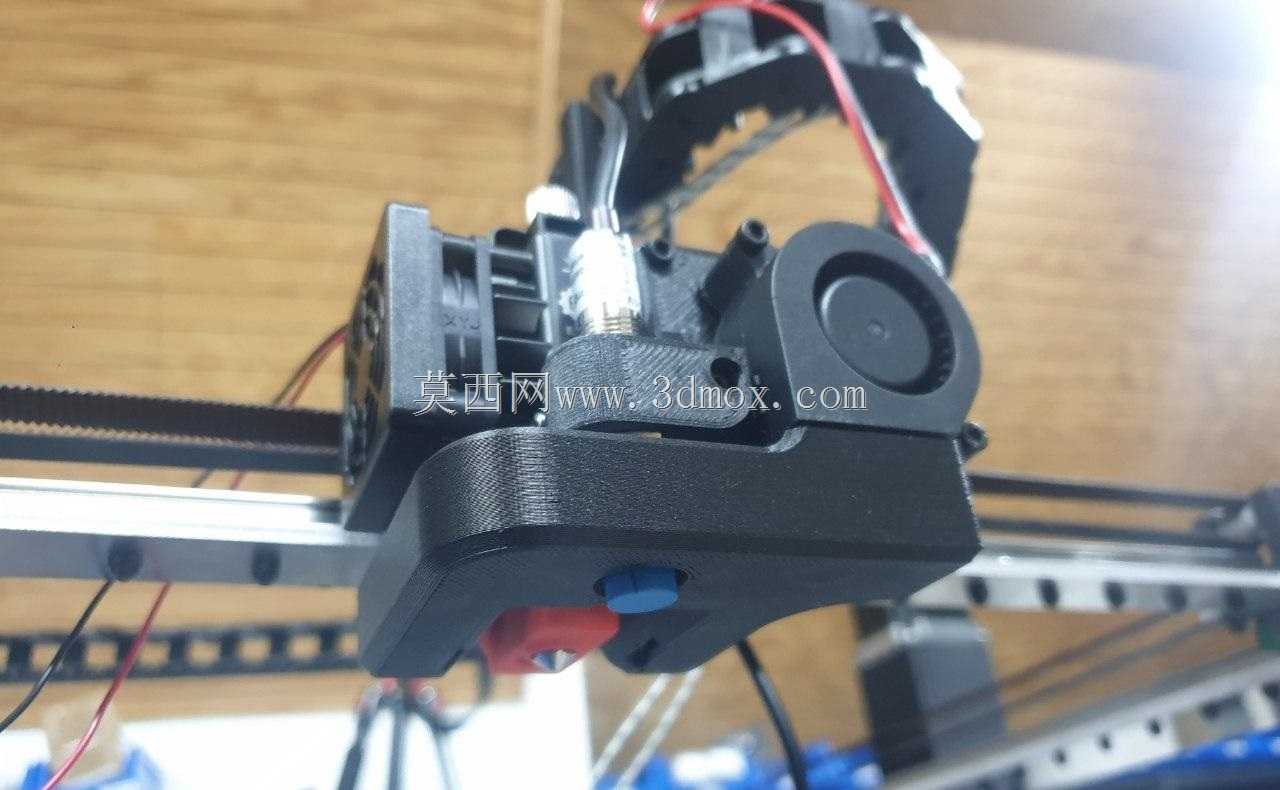

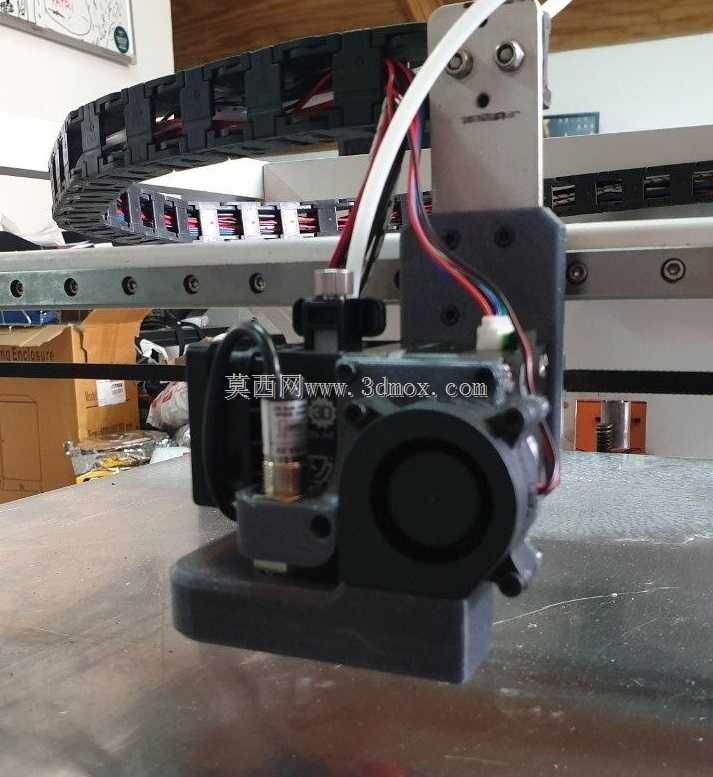

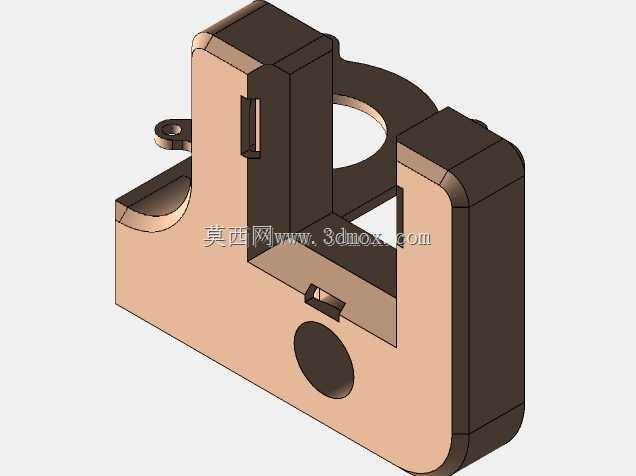

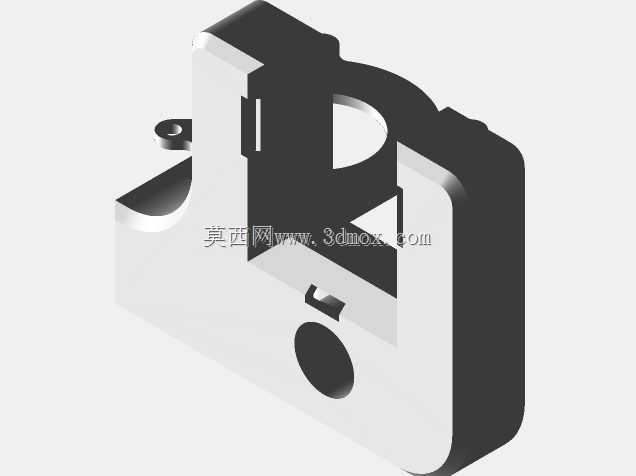

桌面级FDM设备改装时，挤出端散热与调平精度的矛盾始终是绕不开的痛点，常规改装方案要么为了给感应探头腾挪空间压缩风道截面，导致喉管散热不足引发堵头，要么为了保证鼓风流量把探头安装位置外移，调平探测点偏离喷嘴实际打印路径，首层附着效果大打折扣。这套底座结构在设计时直接把4020鼓风机的风道集成在底座主体层内，没有额外加装悬空的风道转接件，气流从风机出口到喉管散热鳍片的路径没有直角弯折，风阻比常规外挂风道降低近四成，即使是长时间高速打印PLA材质，喉管冷端温度也能稳定在室温以上十度范围内，不会出现耗材提前软化黏连内壁的问题。感应探头的安装位做了内嵌式沉槽设计，探头端面刚好和喷嘴端面保持预设的安全间隙，探测触发时的受力点直接落在底座的金属嵌件位置，不会因为长期反复触发导致塑料安装座形变偏移，3x M3黄铜螺纹嵌件直接注塑预埋在底座的安装孔位内，反复拆装挤出组件也不会出现塑料孔滑牙的问题，日常维护更换喉管、喷嘴时不需要担心连接强度下降。底座和线性导轨的连接面做了0.02mm的平面度公差控制，安装后挤出端的运行平面和导轨运动方向完全平行，不会出现单侧蹭床的问题，风扇层的走线槽和探头的走线槽做了独立分隔，高温的喷嘴加热线和风机的低压供电线不会交叉缠绕，避免长期高温烘烤导致线材外皮老化破损。实际装机测试时，即使把打印速度提升到常规速度的1.5倍，挤出端的送丝阻力也没有因为散热不足出现波动，感应调平的重复定位误差控制在0.01mm以内，首层打印的一致性比常规外挂改装方案提升明显，不需要每次更换耗材后重新手动校准调平探头的高度，适配火山块热端和常规喷嘴的安装位做了统一的定位基准，切换不同热端时不需要重新调整底座的安装位置，只需要更换对应的热端固定压块就能完成适配，大幅降低了改装调试的时间成本。
