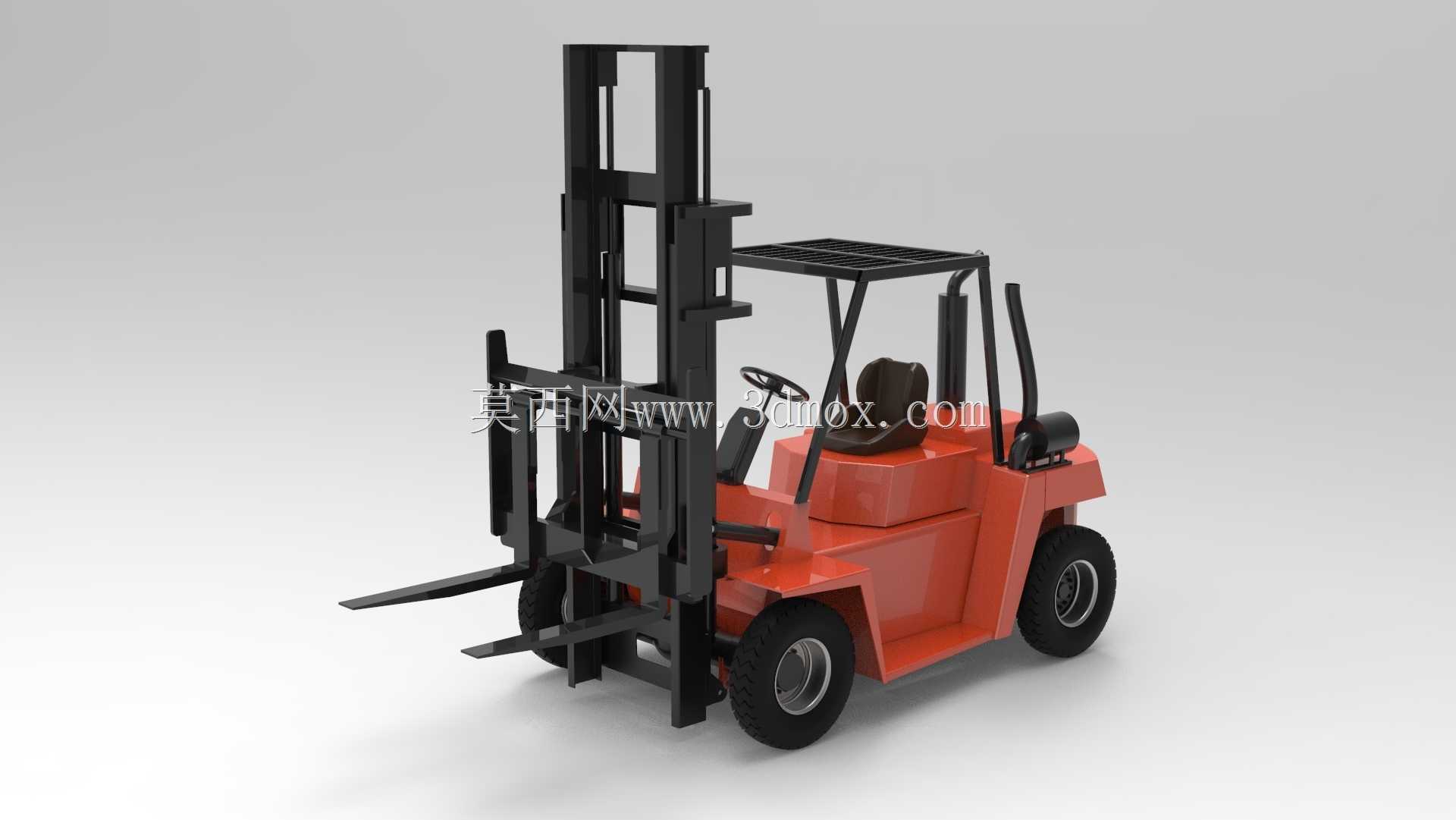

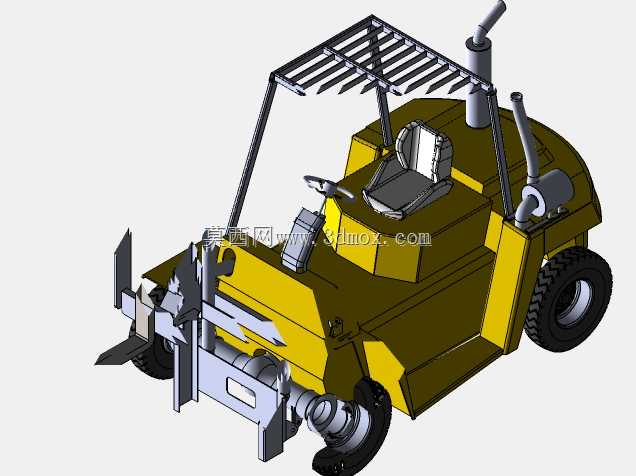

平衡重式内燃叉车工业结构设计

厂区内重载搬运作业里，内燃叉车长期面临载荷波动、地面颠簸、门架反复升降带来的结构疲劳隐患，这套设计从加工适配角度出发，把所有易损部位的加工余量、装配公差都做了针对性调整。门架的槽钢导轨没有直接沿用通用型钢参数，而是根据滚轮的接触应力分布，把导轨接触面的铣削深度做了0.2mm的预留，既避免焊接变形导致的滚轮卡滞，又能在后期磨损后通过补焊铣削恢复精度，不用整体更换门架总成。护顶架的弯管部位特意避开了直角弯折，采用大圆弧过渡的冲压成型工艺，弯折处预留了3mm的增厚区，就算受到高空坠物冲击，也不会出现应力集中导致的焊缝开裂。车身的平衡重块和车架的连接面，没有采用满焊设计，而是分段留了应力释放槽，焊接时不会因为热变形导致后桥安装孔位偏移，后期更换平衡重也不用切割整个焊缝。转向桥的主销衬套采用了分体式压装结构，衬套和桥体的配合公差选了H7/k6过渡配合，压装后不用额外打销固定，日常维护时只需要顶起车身就能更换衬套，不用拆卸整个转向桥。货叉的挂钩部位做了15度的倒角处理，和叉架的配合间隙控制在1mm以内，起升时不会出现货叉晃动导致的载荷偏移，就算搬运不规则货物也能保持足够的稳定性。座椅的安装支架特意做了减震胶套的安装位，胶套的压缩量预留了5mm，发动机怠速运转时的震动不会直接传递到座椅，长时间作业的操作人员疲劳感会明显降低。发动机舱的散热格栅采用了倾斜式冲孔设计，冲孔的毛刺全部朝向舱内，既不会划伤检修人员，又能引导气流顺着倾斜方向流向散热器，避免杂物直接附着在散热片上堵塞风道。轮胎的轮辋安装面做了0.1mm的平面度要求，螺栓孔采用铰制孔加工，就算在凹凸不平的厂区路面急转向，也不会出现轮辋错位导致的轮胎偏磨。
