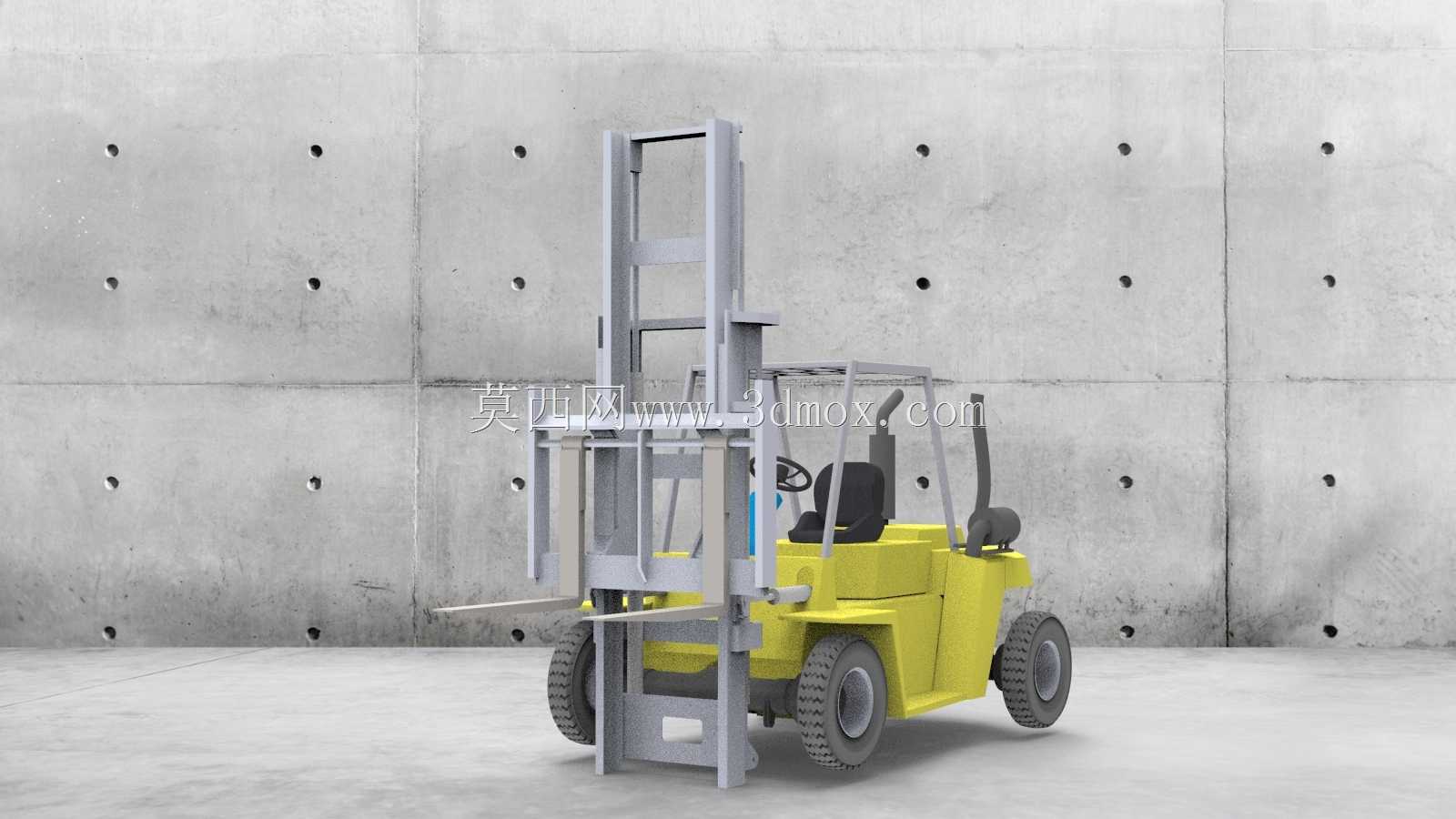

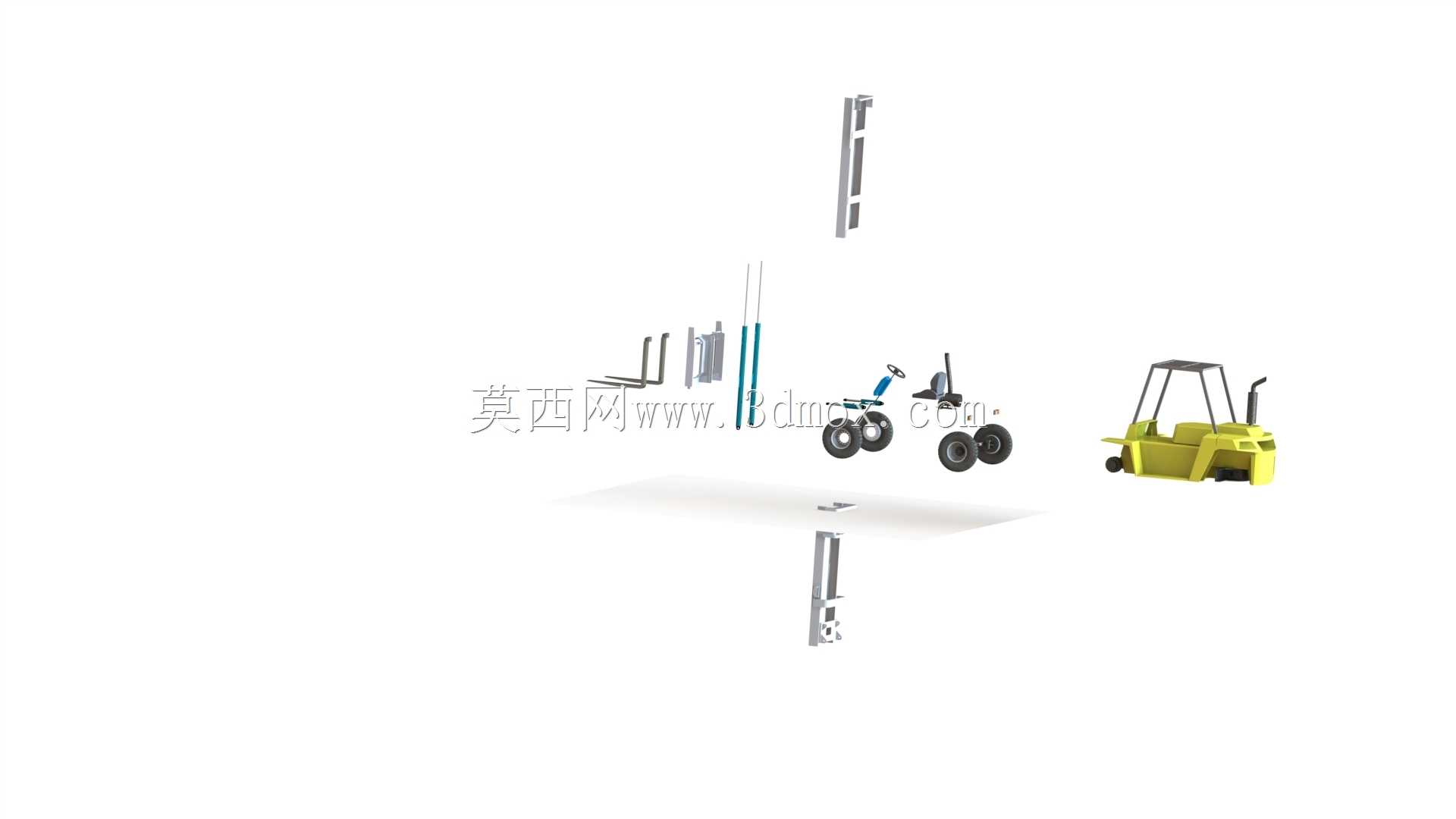

平衡重式内燃叉车整机结构三维数模

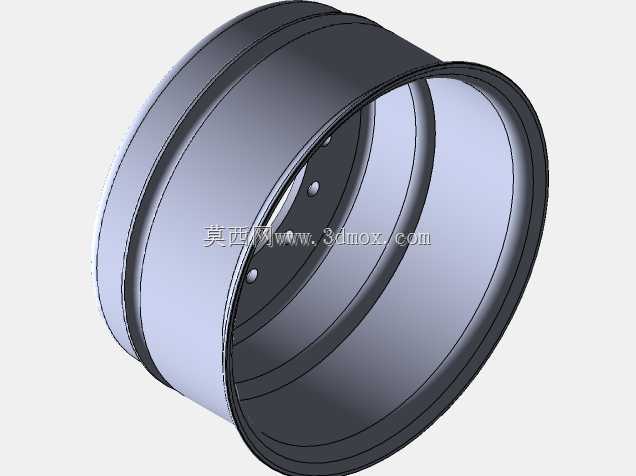

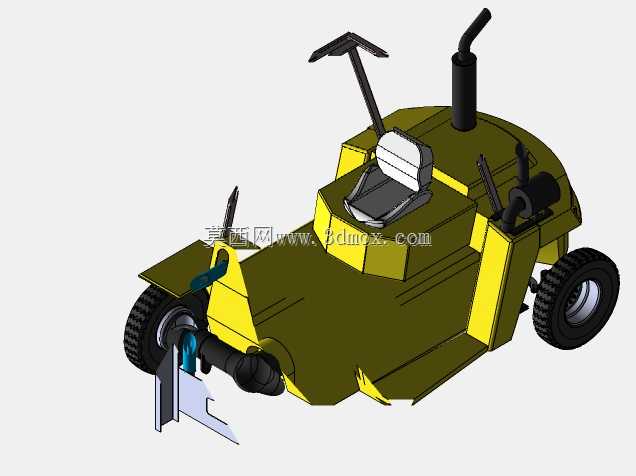

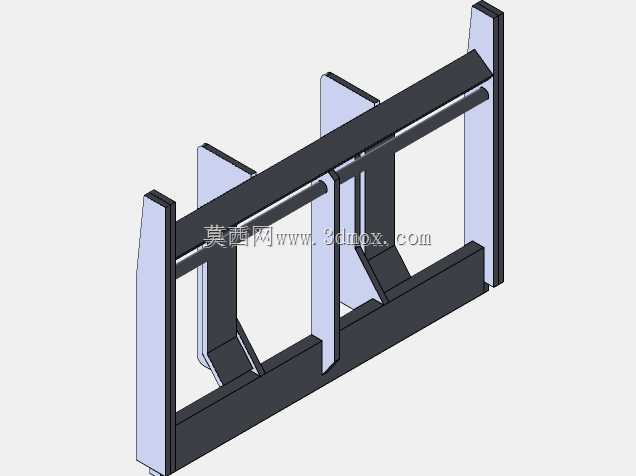

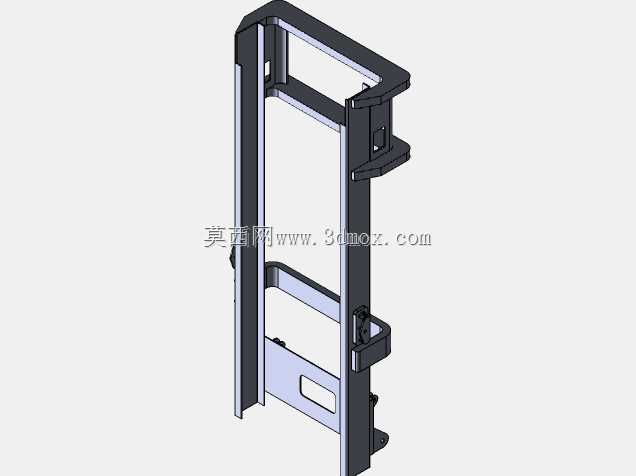

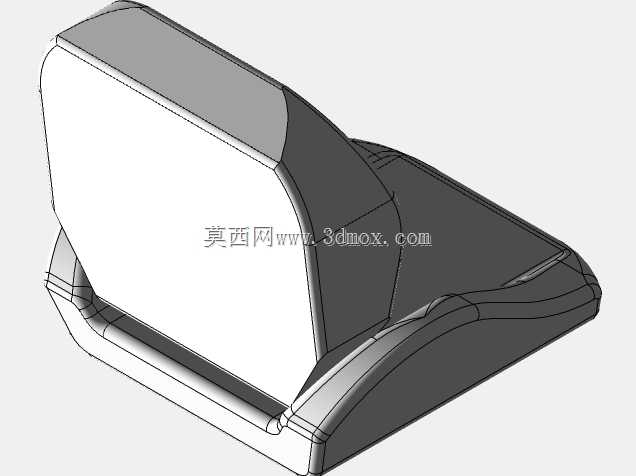

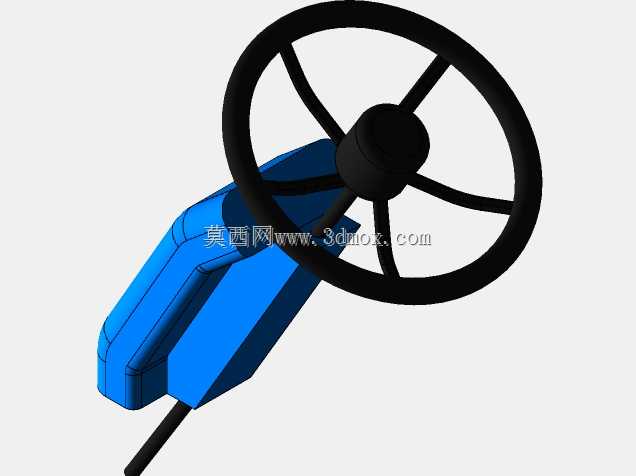

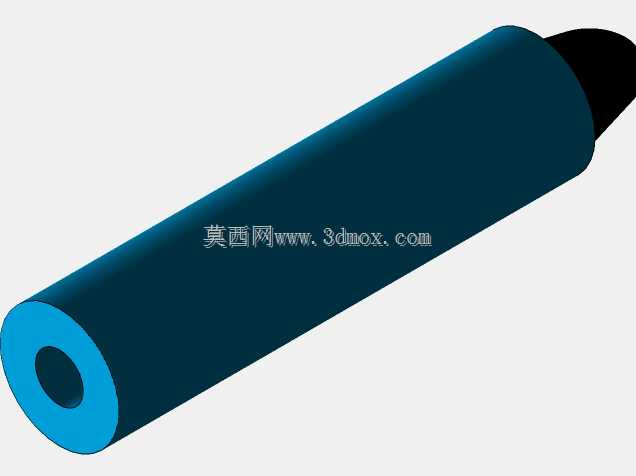

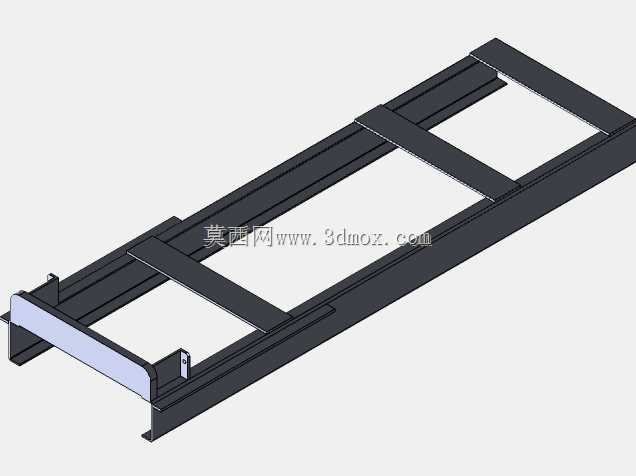

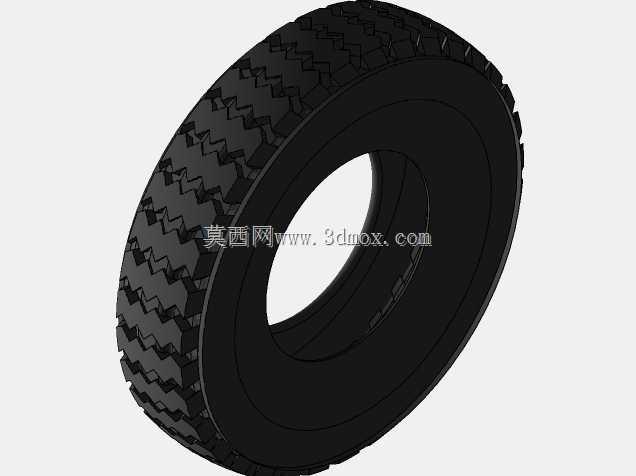

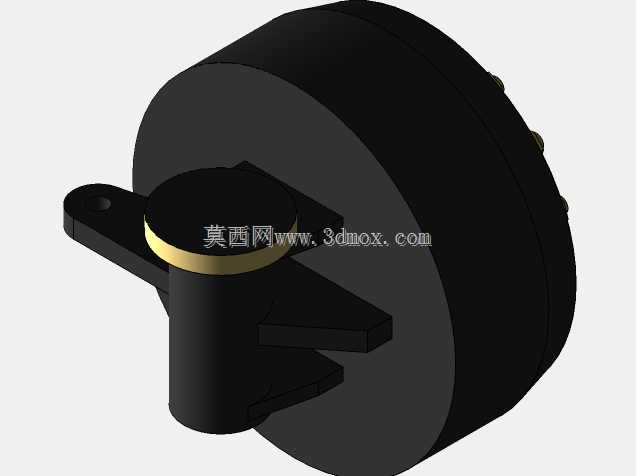

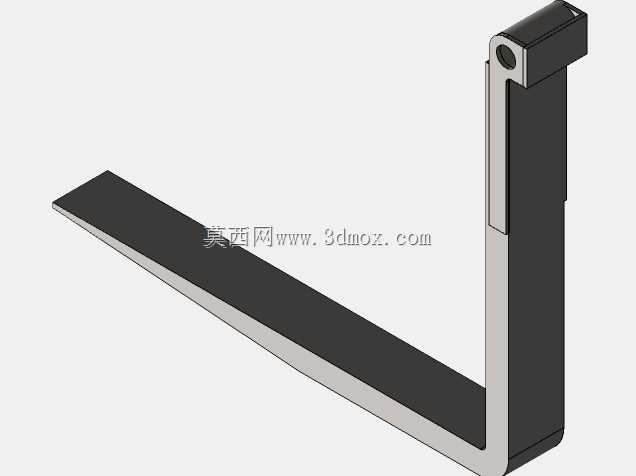

厂区内重载搬运工况下，叉车门架起升过程的偏载抖动、轮组接地比压不均一直是现场反馈最多的故障点，这套数模在结构优化阶段就把这些实际运行痛点做了前置处理。门架的两级槽钢滑道没有沿用常规等截面设计，而是在货叉架承载区对应位置做了局部加厚的辊压成型结构，配合侧滚轮的偏心调节安装座，能抵消长期使用后滑道磨损带来的侧向间隙，避免起升高度超过两米时货叉出现左右摆晃。平衡重块的外形不是简单的铸铁方块，底部做了和后驱动桥轮距匹配的弧形避让缺口，既把整车重心后移量控制在额定载荷的安全阈值内，又不会在窄通道转向时蹭到地面凸起的轨道接缝。护顶架的立柱采用了变截面的弯折型材，和车架连接的位置预留了三毫米的装配调整间隙，焊接时能抵消型材下料的公差累积，不会出现护顶架安装孔和车架预埋螺母错位的问题。转向桥的转向节主销做了内倾角度的精确匹配，数模里可以直接模拟空载、满载不同载荷下的转向回正力矩，避免实车装配后出现转向沉重或者高速摆头的问题。货叉的挂钩和叉架的连接面做了锯齿状的防滑咬合结构，就算货叉长期承受偏载冲击，也不会出现挂钩移位导致的货叉间距变化。座椅下方的车架空腔预留了蓄电池和液压油箱的安装位，数模里已经把管路的走向做了排布，避开了排气管的高温辐射区域，不用后期再做隔热防护。轮胎的胎面花纹做了和厂区水泥地面适配的块状设计，接地面积比常规花纹大12%，能降低重载时对地面的压强，减少厂区环氧地坪的压损。整车的所有连接螺栓都标注了对应的预紧力矩，关键受力位置的螺栓还做了防松垫片的安装槽设计，装配时不用额外核对工艺文件就能直接按数模要求操作。门架起升油缸的安装支座做了球面铰接结构，能抵消门架起升时的微小形变，避免油缸杆出现偏磨导致的漏油问题。
