飞翼布局Ho229第二版航模结构设计

项目分类:飞机 发布时间:2021-03-21 ID:124785
  • 飞翼布局Ho229第二版航模结构设计
  • 飞翼布局Ho229第二版航模结构设计
  • 飞翼布局Ho229第二版航模结构设计
  • 飞翼布局Ho229第二版航模结构设计
  • 飞翼布局Ho229第二版航模结构设计
  • 飞翼布局Ho229第二版航模结构设计
  • 飞翼布局Ho229第二版航模结构设计
  • 飞翼布局Ho229第二版航模结构设计

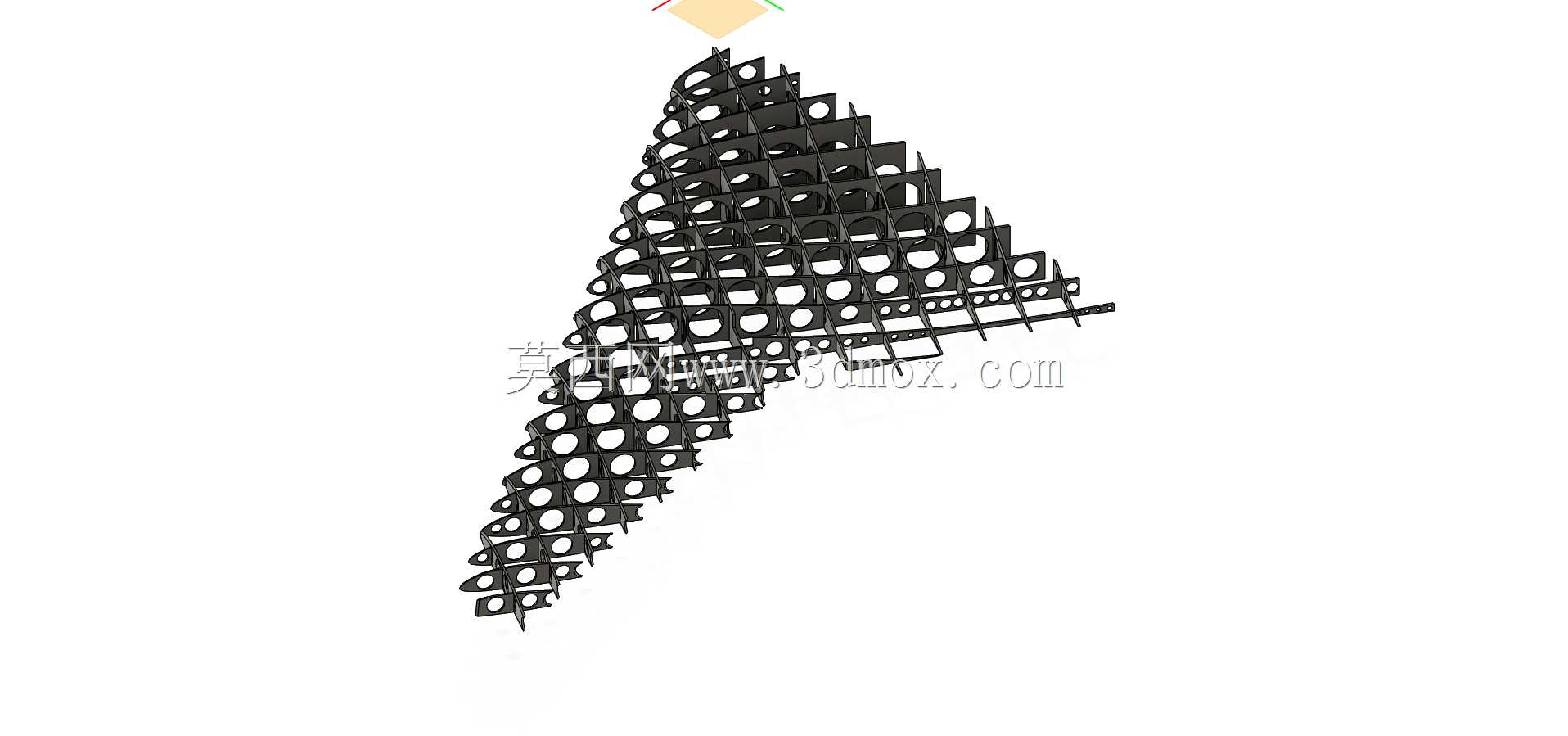

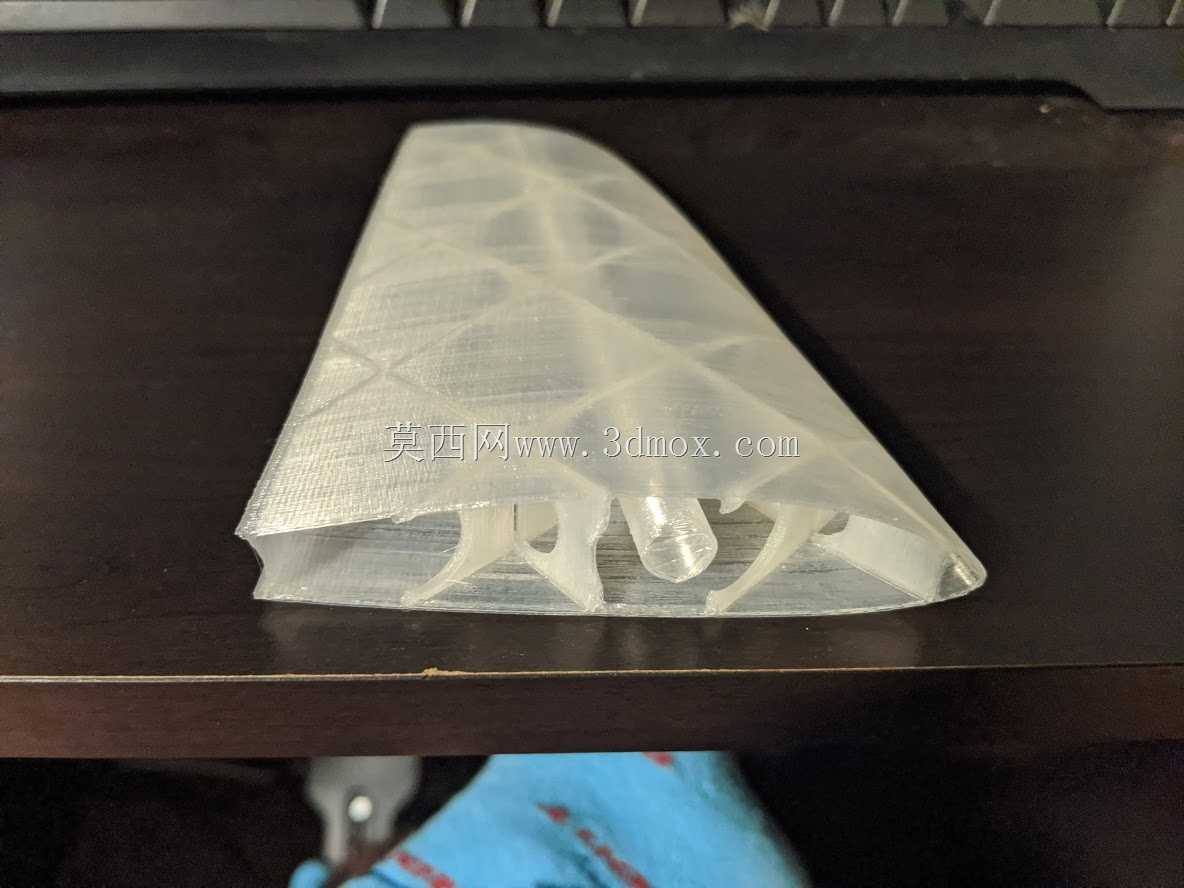

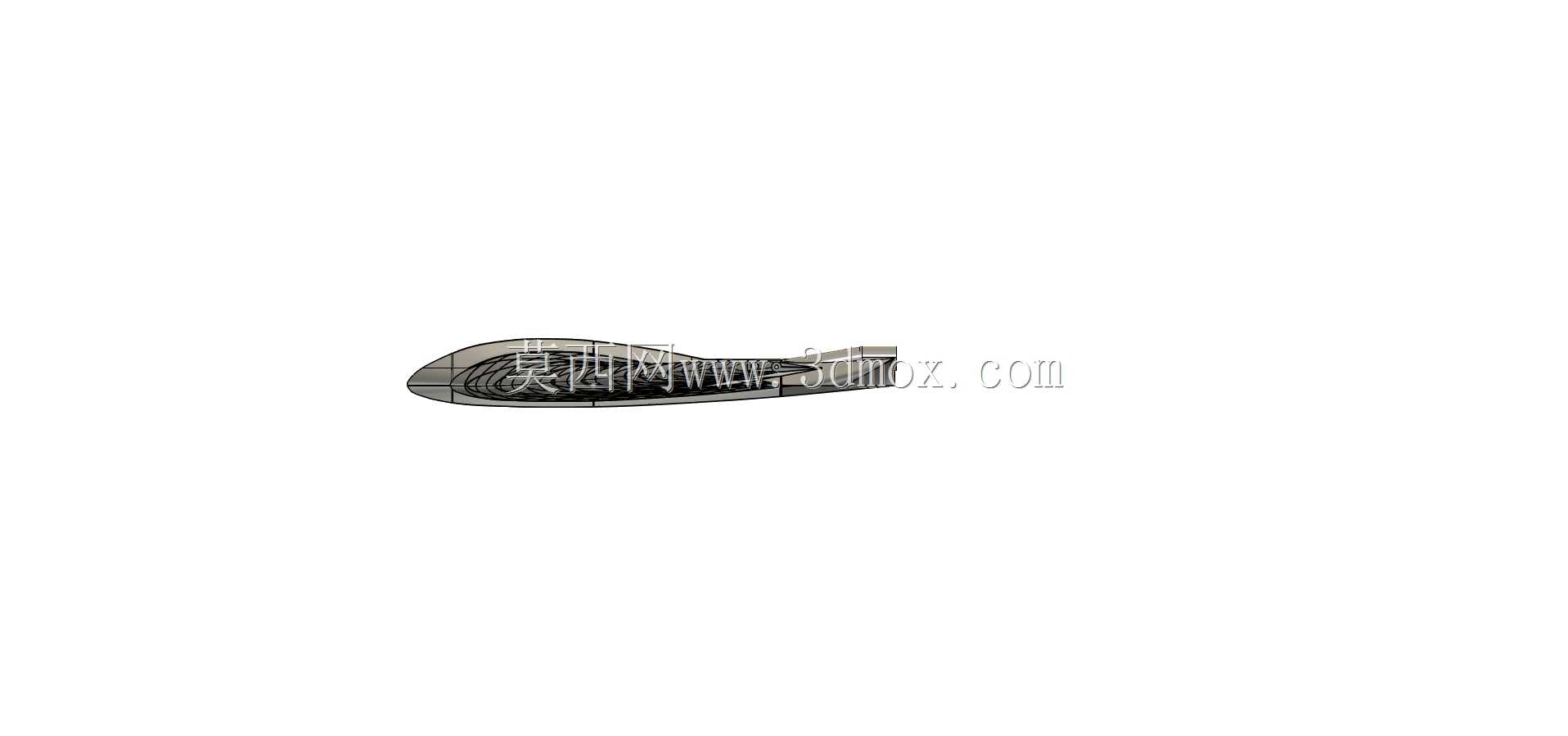

飞翼构型航模在实际加工落地时,最容易出现翼面蒙皮与内部承力结构粘接错位的问题,尤其是Ho229这类大后掠角翼身融合设计,前缘曲面曲率连续变化,传统平直翼的隔框定位方式完全不适用。这版设计里把翼肋的定位基准从翼根弦线调整为前缘曲面的法向投影点,每一段翼肋的安装边都做了与蒙皮内型面完全贴合的随形切口,不用再靠后期打磨补缝来凑装配间隙,激光切割轻木层板的时候就能直接切出匹配的轮廓,省掉大量手工修配的工时。

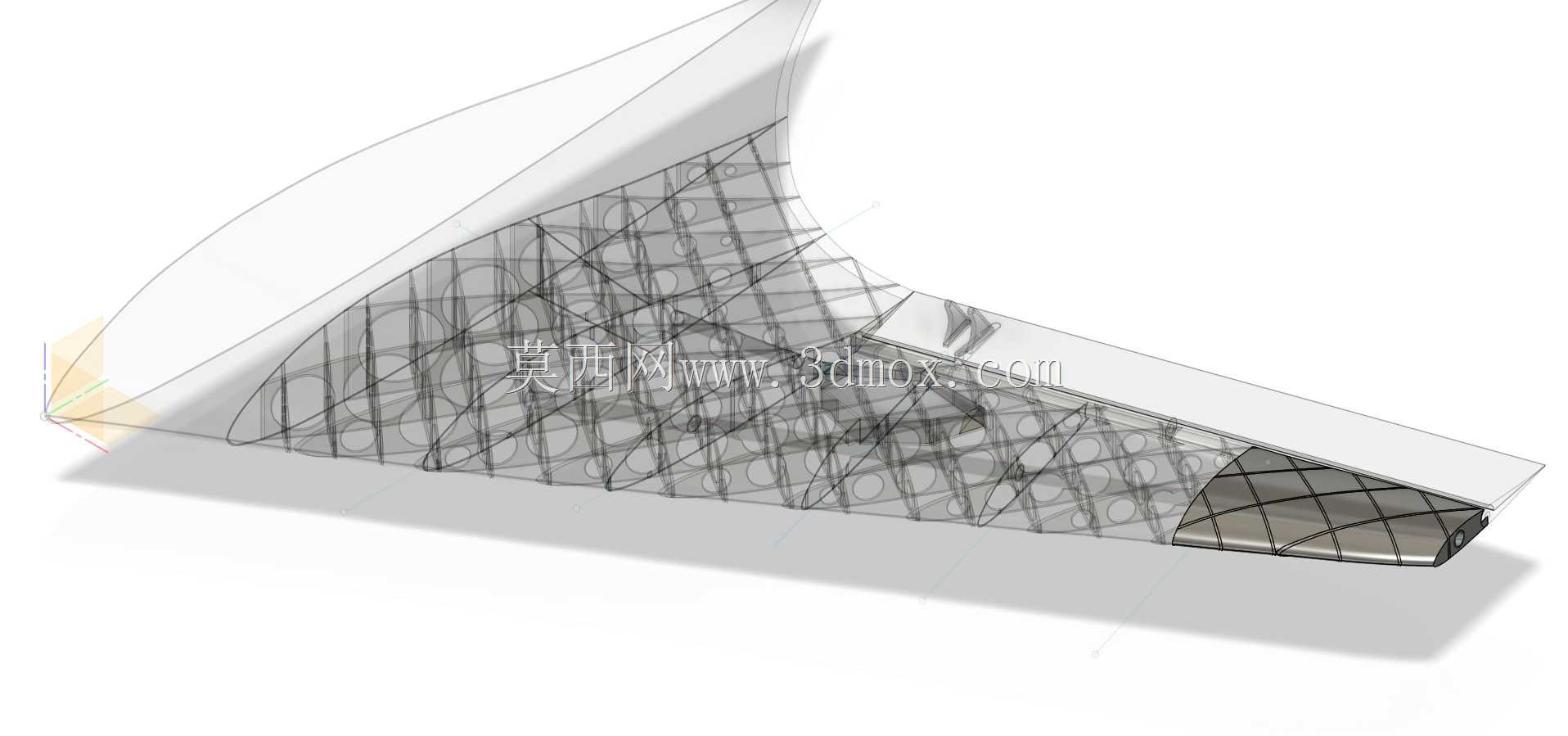

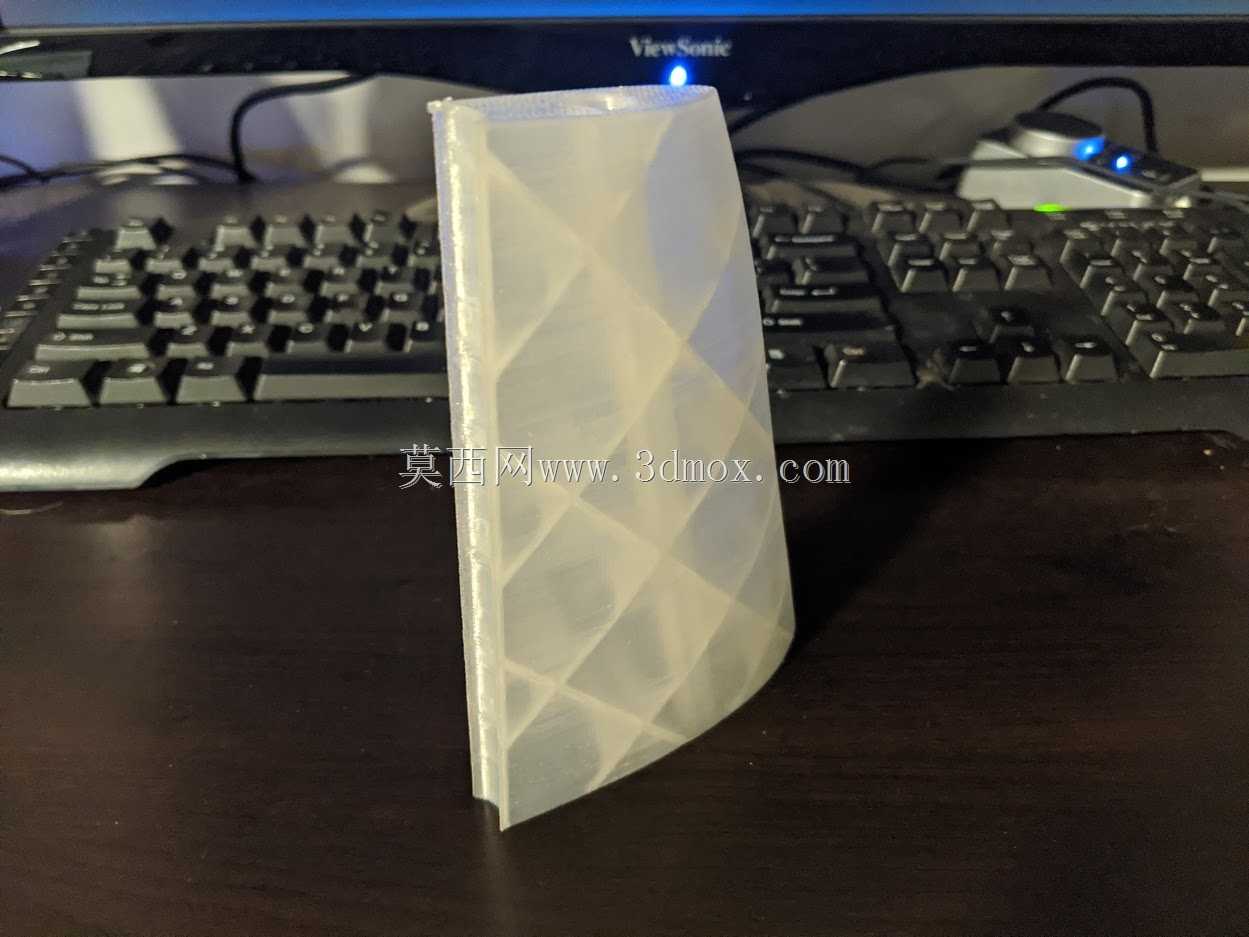

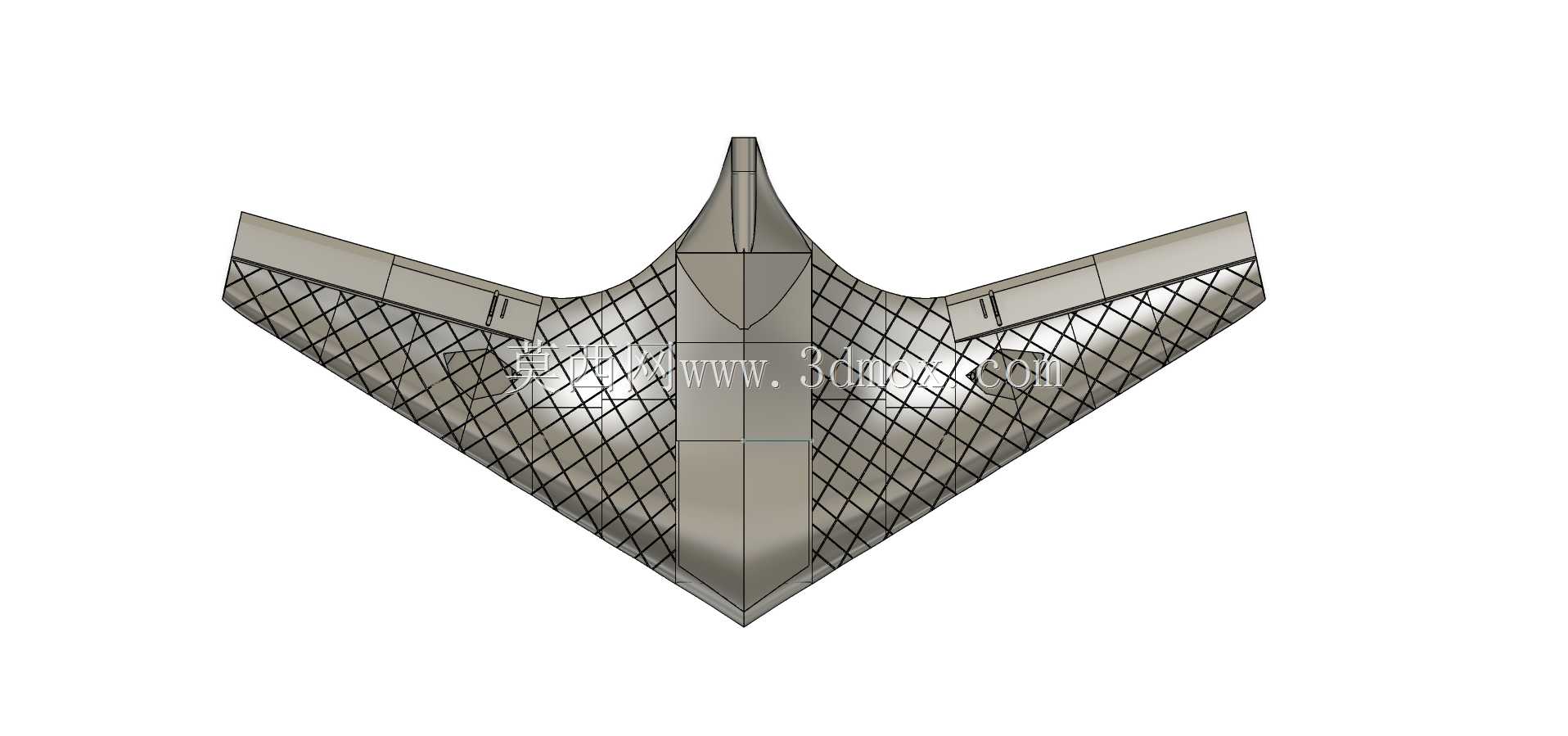

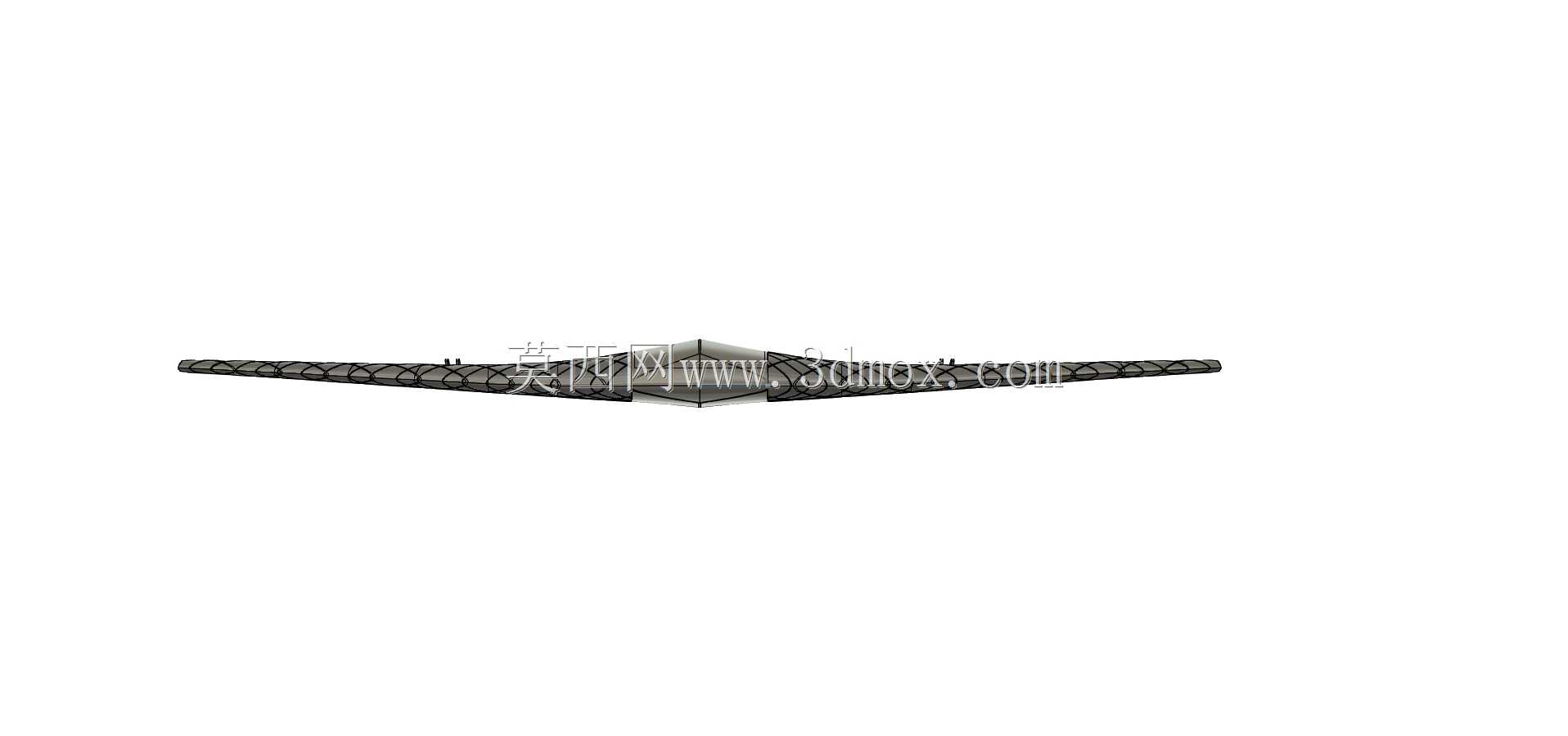

单推进器居中布置的方案,会让推力线刚好穿过整机重心的纵向对称面,避免双发差速带来的调试复杂度,机身中段的推进器安装座做了内嵌式的卡槽设计,不用额外打胶固定就能卡紧电机座,炸机的时候冲击力会顺着卡槽分散到周围的翼梁结构上,不会出现电机座直接扯碎蒙皮的情况。翼面的网格状加强筋没有采用等距排布的常规设计,而是顺着翼面的应力流线分布,在翼根弯矩最大的区域加密筋条宽度,外翼段升力载荷小的位置适当缩减筋条尺寸,在保证翼面刚性不会高速颤振的前提下,把整机结构重量压到了最低。

翼尖位置预留的端盖安装槽,是为了后续试飞时调整翼尖涡流的影响,槽位做了0.2mm的公差余量,不管是用3D打印的塑料端盖还是轻木切削的端盖,都能直接卡入不用额外固定。机身内部的走线通道和梁结构整合到了一起,信号线和电源线顺着梁的预留孔位排布,不会在飞行过程中因为晃动碰到旋转的螺旋桨,也不用额外加走线卡扣增加重量。四通道接收机的安装位刚好布置在重心点正上方,更换不同重量的接收机时不用额外调整配重块位置,调试的时候能省不少反复称重配平的步骤。

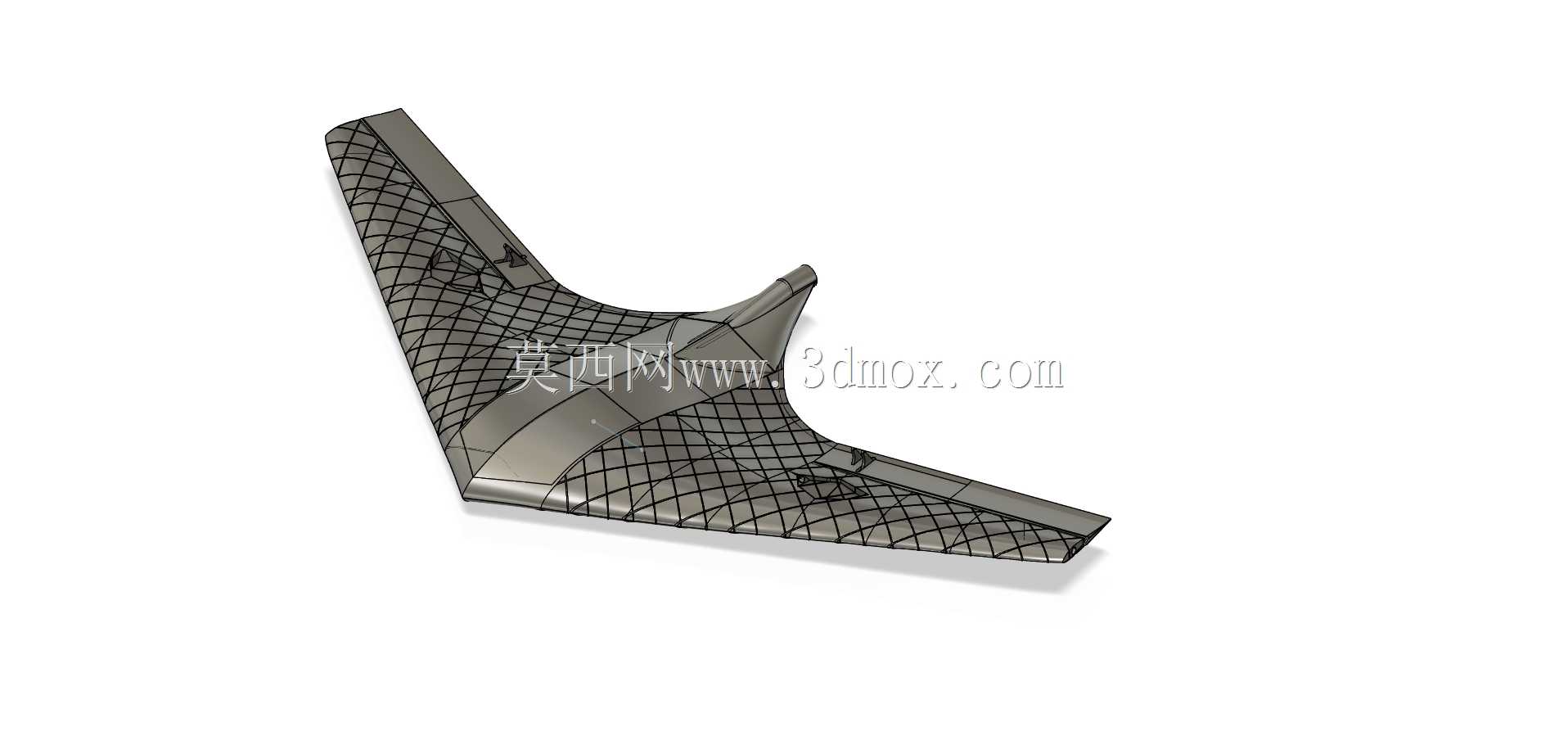

翼面的曲面过渡没有做生硬的折线拼接,每一段蒙皮的拼接缝都顺着气流方向布置,飞行时不会在接缝位置产生额外的紊流阻力,蒙皮铺贴的时候也能顺着曲面自然贴合,不会出现褶皱需要反复熨烫调整。起落架的安装位隐藏在机身中段的腹下,没有突出翼面破坏整体的气动外形,着陆时的冲击力会直接传递到主承力翼梁上,不会让薄蒙皮出现凹陷变形。
