飞翼布局测量用无人飞行器结构设计

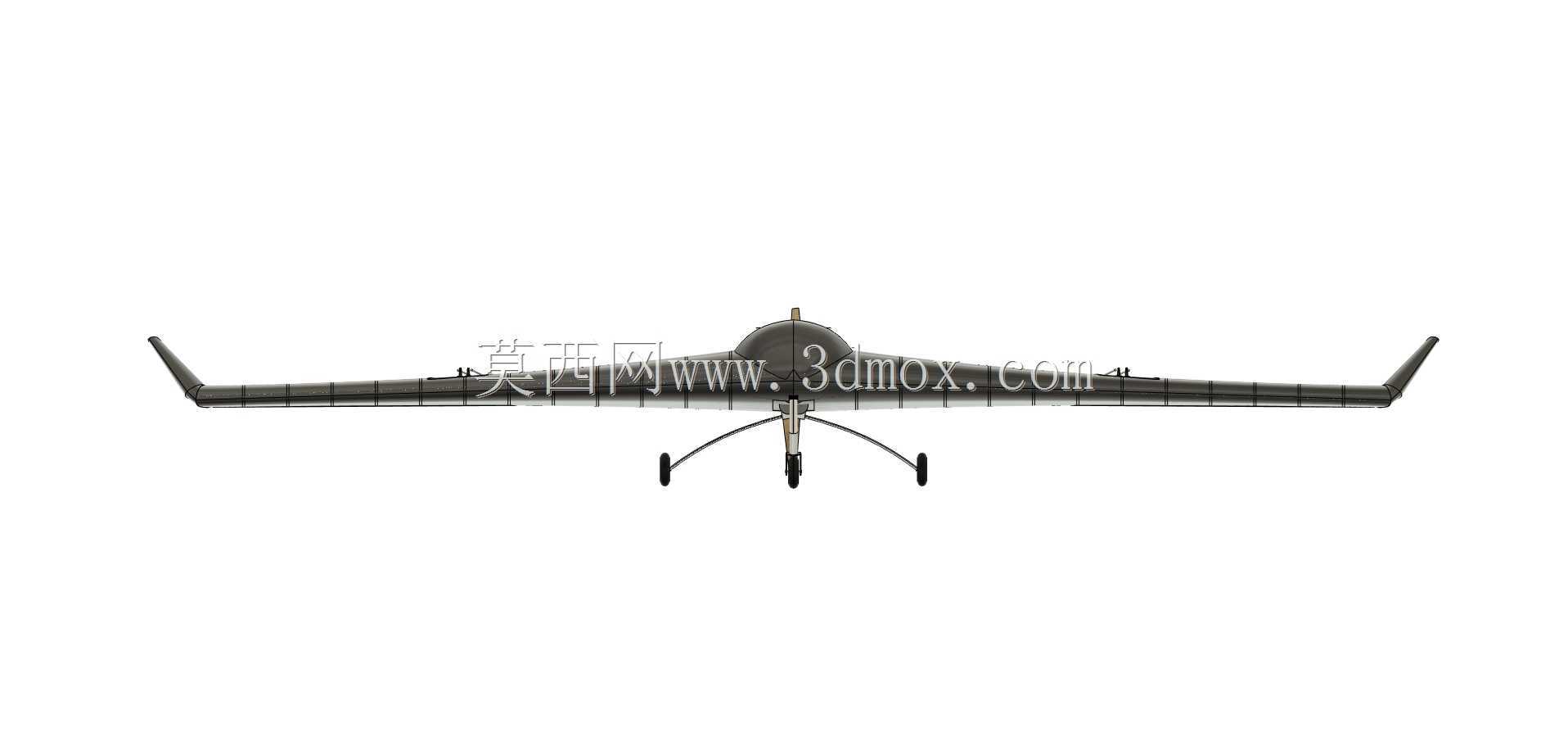

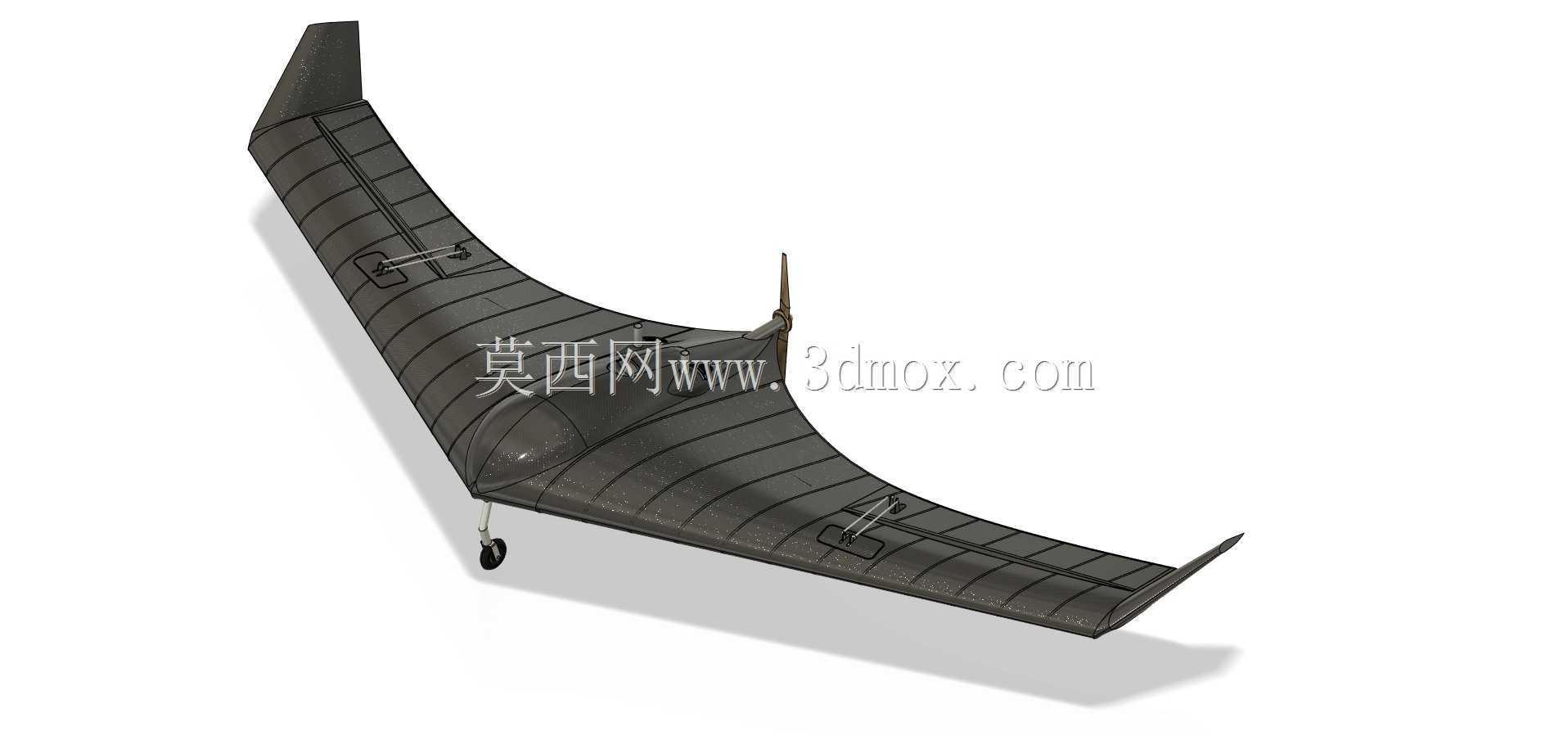

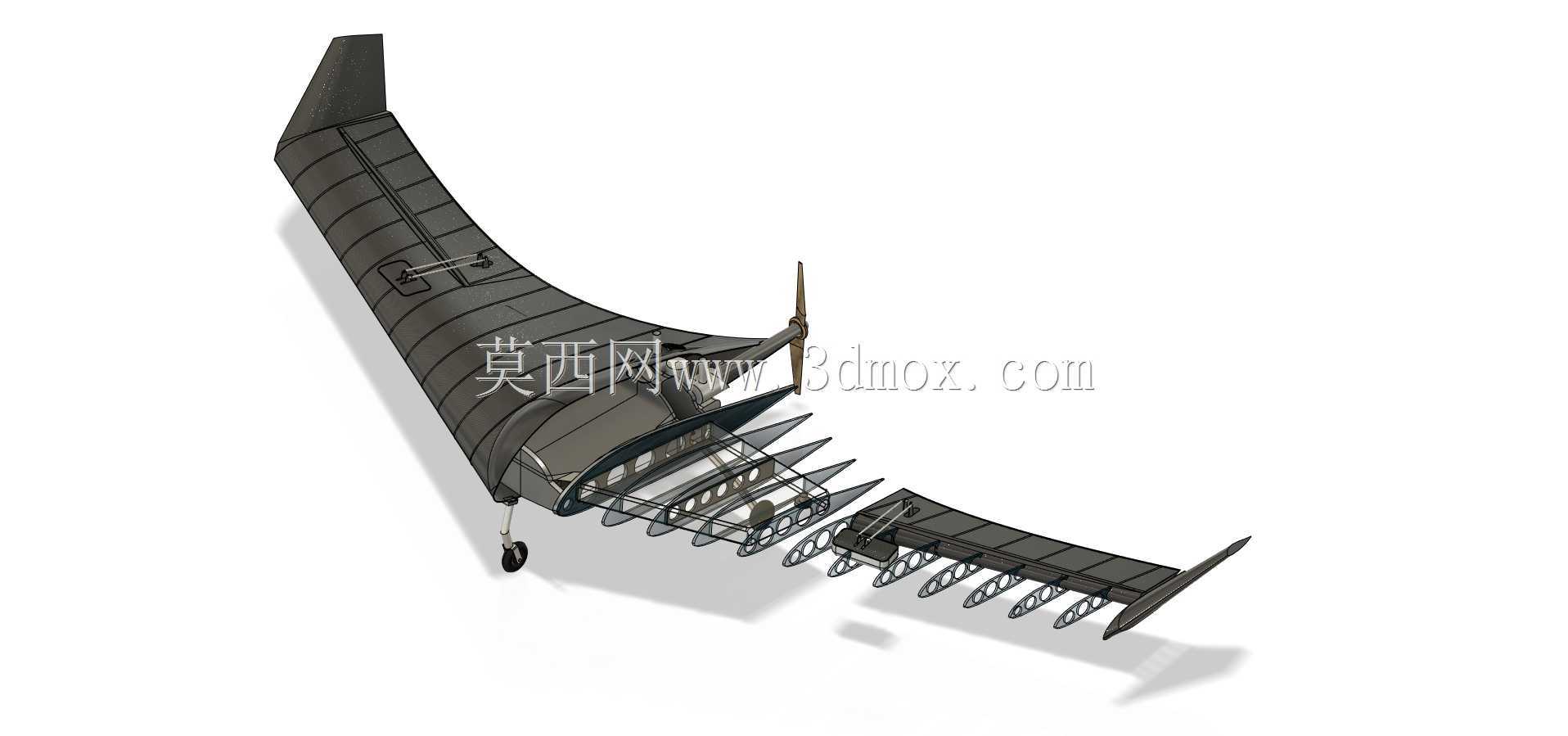

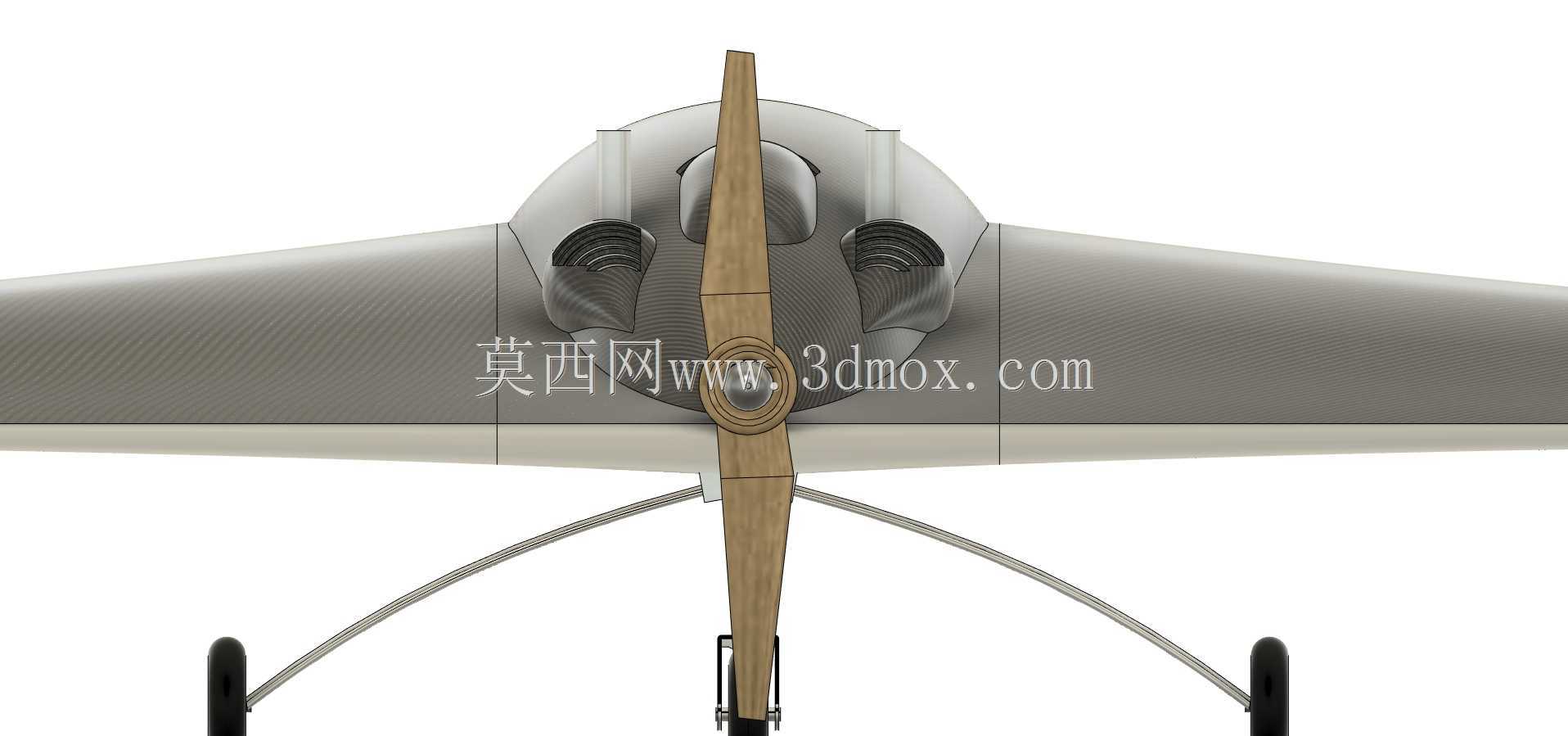

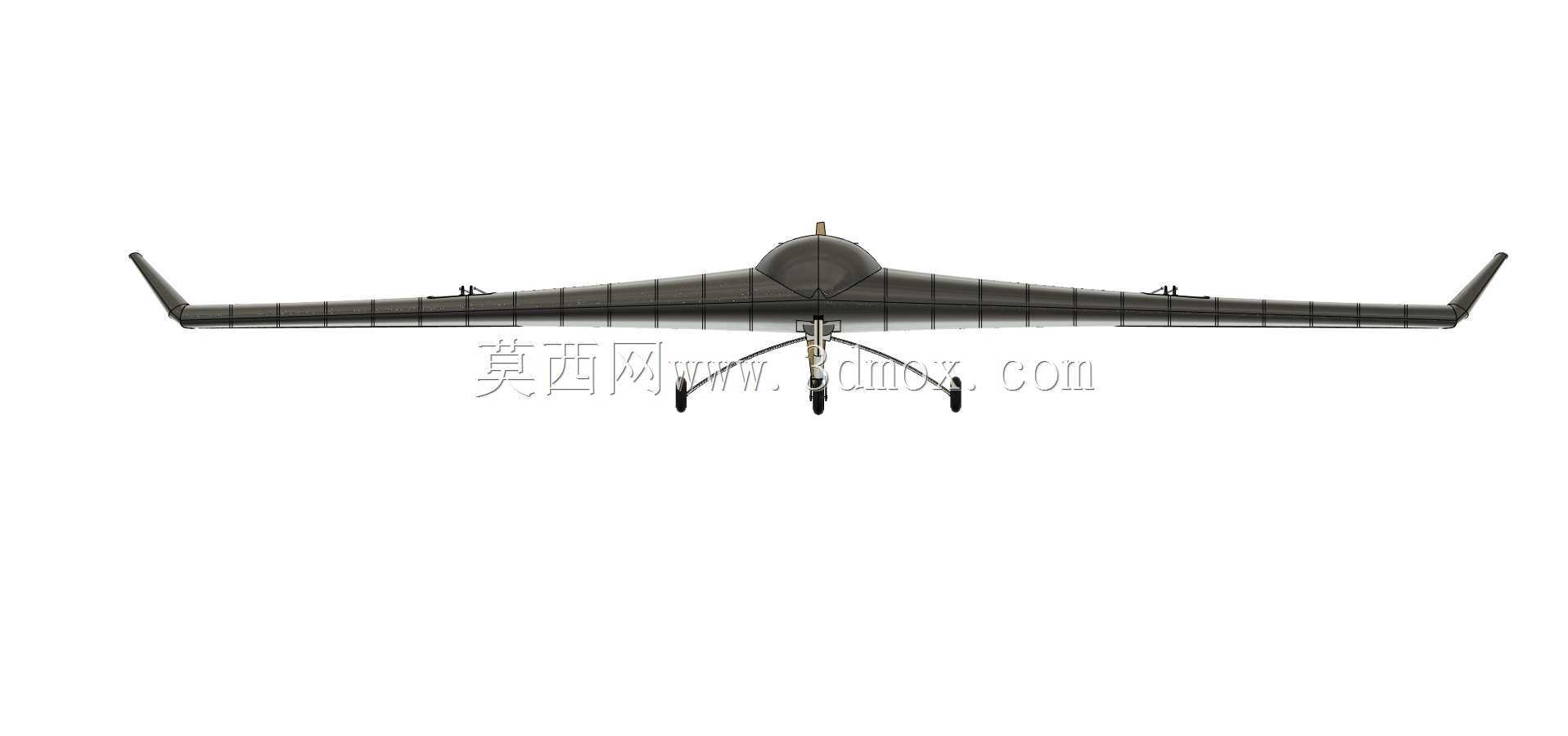

这款飞翼构型的无人测量平台，核心面向小范围低空测绘、地表参数采集、环境监测类作业场景设计，区别于常规多旋翼或固定翼无人机，整体采用无尾飞翼布局，在同等翼展条件下能获得更大的内部载荷舱空间，同时降低飞行过程中的气动阻力，适配低速长航时的测量作业需求。设计阶段参考成熟的低速翼型剖面，设置了固定的翼面冲角，无需额外的水平尾翼结构即可保证纵向飞行稳定性，整机的操纵面采用分离式升降副翼设计，通过左右翼面操纵面的差动与同向偏转，同时实现滚转与俯仰姿态控制，省去了传统飞翼布局常见的垂直安定面结构，进一步降低整机雷达反射特征与结构重量。从结构边界来看，整机采用翼身融合设计，机身段与外翼段平滑过渡，没有明显的机身机翼分界，起落架采用前三点式简易布局，前起落架布置在机头下方，主起落架集成在翼身过渡段的承力结构位置，起降过程中可承受常规硬质铺装场地、平整草地的着陆冲击，起落架的安装位置预留了足够的收放结构余量，若后续有高速飞行需求，可直接改装为可收放式起落架进一步减阻。翼面结构采用分段式设计思路，外翼段与中央翼身段设置了明确的分离面，既方便加工阶段的零件拆分，也便于后续运输过程中的拆卸收纳，中央翼身段的内部空间预留了测量设备安装位、动力系统舱与飞控设备舱，设备安装面设置了通用的安装孔位，可适配不同重量、不同尺寸的可见光相机、多光谱传感器、小型激光雷达等测量载荷，安装边界可覆盖常见的低空测量类载荷尺寸需求。翼肋与蒙皮的结构设计参考了常规航模与小型无人机的受力逻辑，蒙皮可采用复合材料或轻质航空木板制作，翼肋设置了均匀的减重孔，在保证翼面结构刚度的前提下尽可能降低结构重量，整机的重心设计严格匹配飞翼布局的重心范围，在挂载常规测量设备时无需额外增加配重即可满足纵向静稳定度要求，操纵面的舵机安装位直接集成在翼肋结构上，舵面偏转角度预留了足够的余量，可满足低速飞行下的操纵力矩需求。需要注意的是，该结构目前为原理验证构型，翼尖部分的结构可根据实际飞行测试结果做进一步的修形调整，若需要适配更高的飞行速度或更大的载荷重量，可在中央翼身段增加承力梁结构，提升整机的结构强度，翼型的冲角参数也可根据实际作业的巡航速度做针对性调整，以获得最优的巡航升阻比。
