F-35战斗机推力矢量旋转喷管结构设计

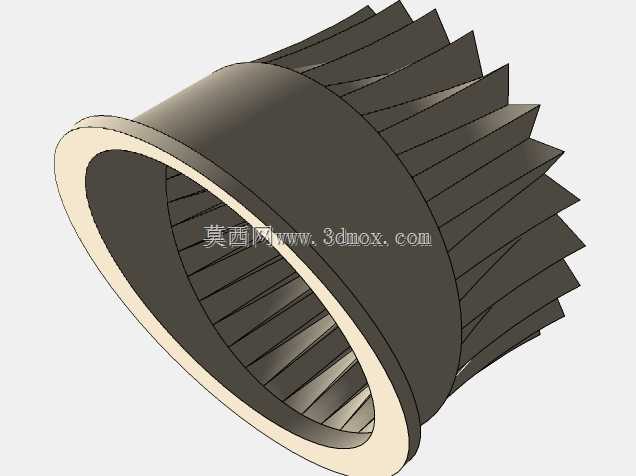

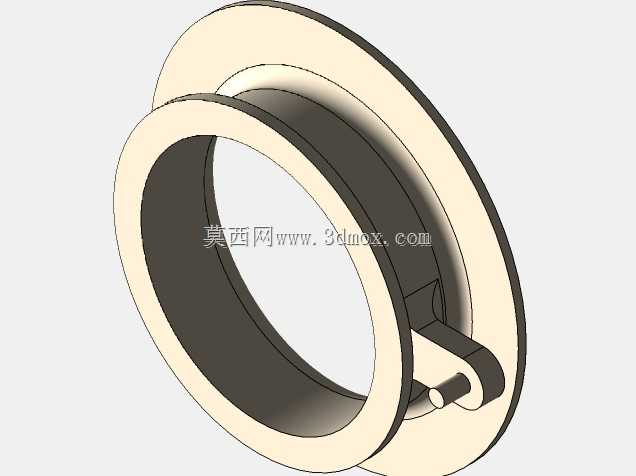

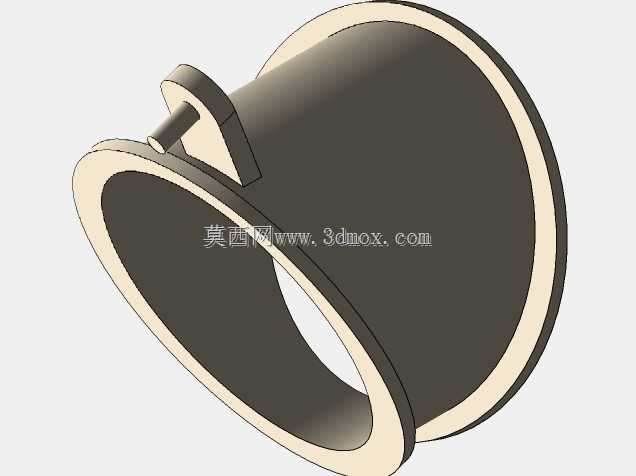

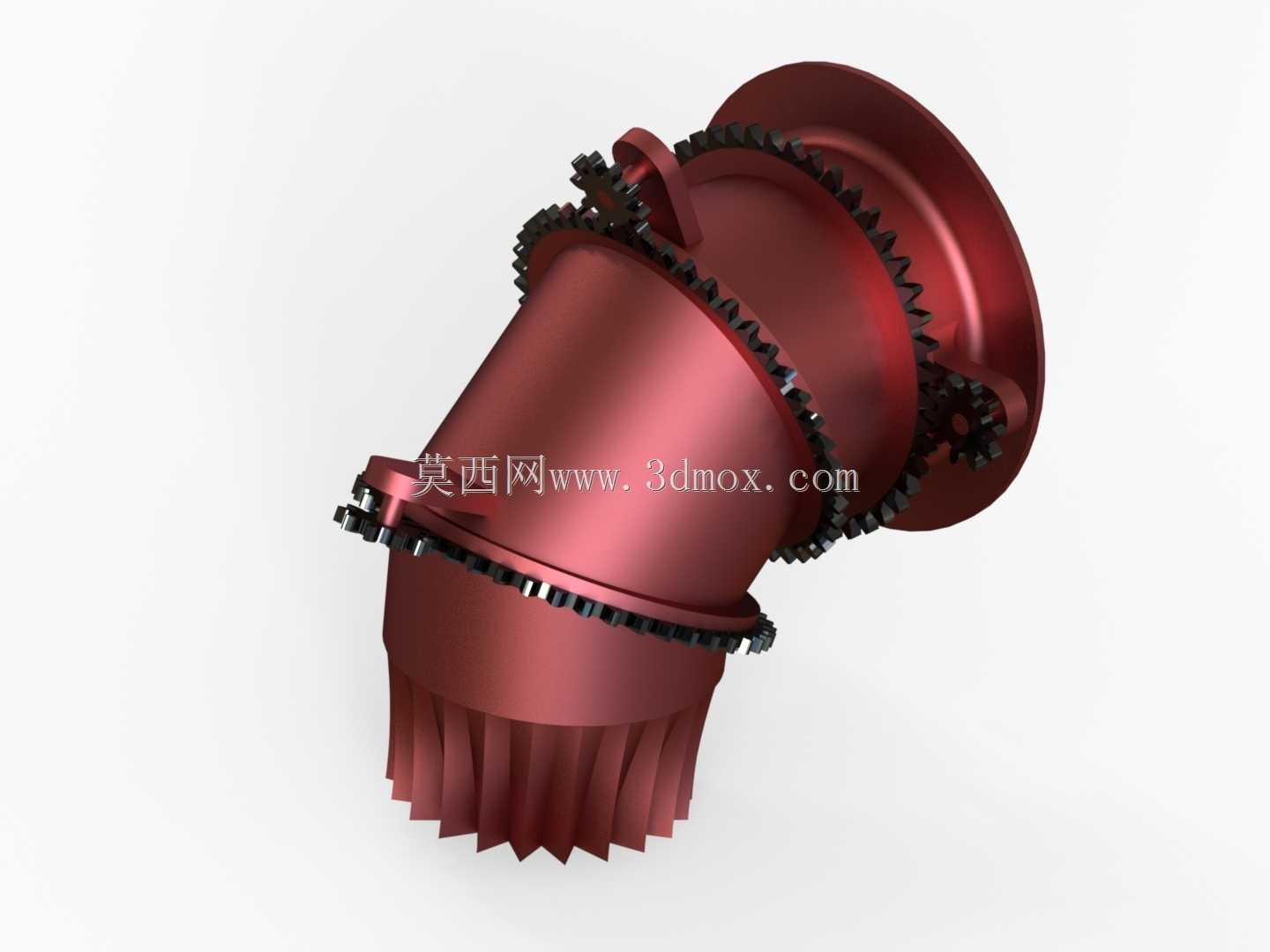

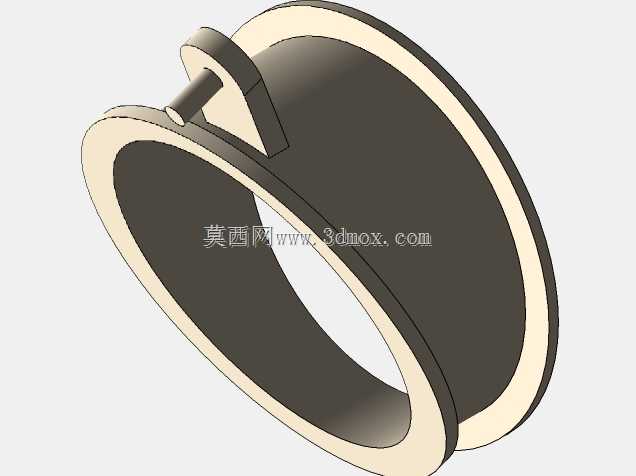

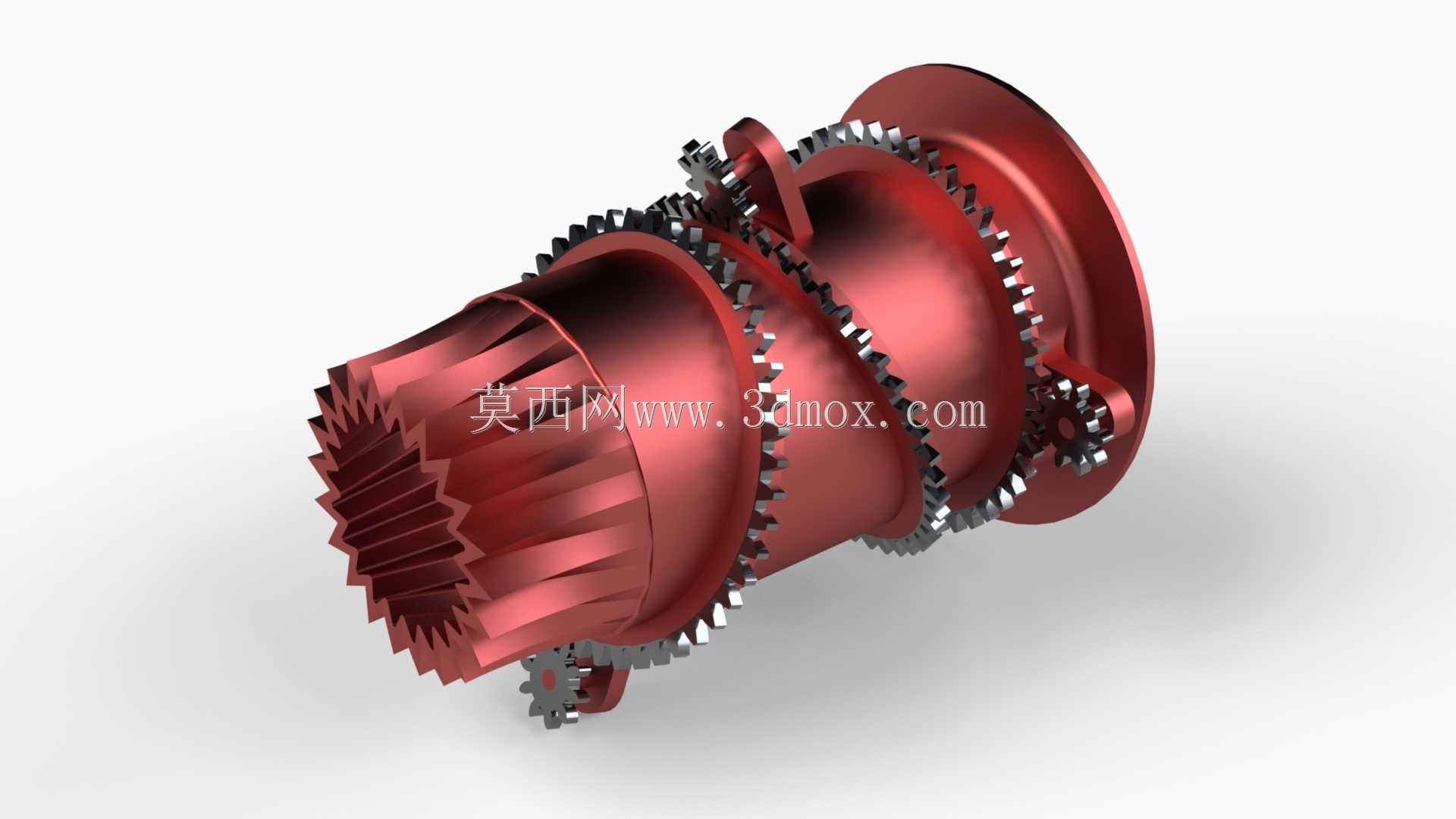

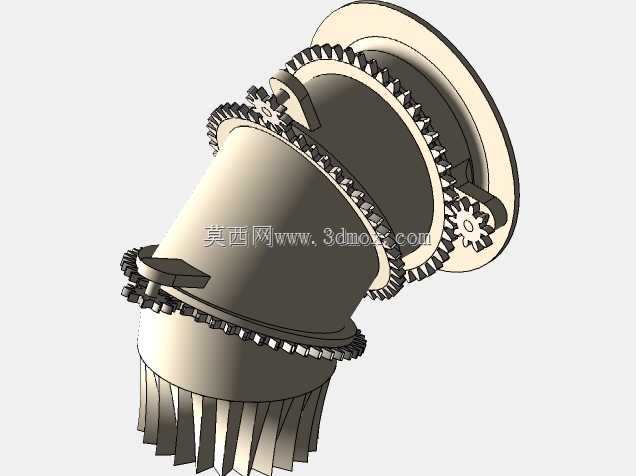

高温燃气冲刷下的密封失效、矢量偏转时的齿圈卡滞，是这类旋转喷管在实际工况中最常出现的故障点，做结构设计时必须把这些现场反馈的问题前置到三维建模阶段消化。喷管外壁的收敛段曲面不能只追求气动外形流畅，每一处曲面的曲率变化都要对应内部调节片的运动行程，偏转15度时相邻调节片的间隙要控制在0.2毫米以内，间隙过大会导致燃气泄漏烧蚀密封件，间隙过小则会在热胀状态下出现运动干涉。外圈的传动齿圈不是等模数设计，靠近安装法兰的齿段模数更大，对应偏转时更大的扭矩输出，齿根处特意做了0.5毫米的圆角过渡，避免长期交变载荷下出现应力集中断裂，齿面的倾斜角度和驱动小齿轮的啮合间隙留了0.12毫米的公差，刚好抵消高温工作状态下的金属膨胀量。喷管末端的锯齿形唇口不是单纯的隐身设计，每个锯齿的倾角都经过气流仿真验证，能把高温燃气和外界冷空气的掺混面拉长，降低红外特征的同时还能减少排气噪音，锯齿根部的过渡圆角特意加大，避免加工时出现应力集中导致的裂纹。内壁的耐热层安装槽深度留了0.3毫米的余量，用来粘贴陶瓷隔热片，槽边的倒角做了45度处理，方便隔热片安装时不会刮伤表层，也能减少热胀冷缩时隔热片的边缘应力。装配时齿圈和喷管本体的同轴度要求控制在0.05毫米以内，三维建模时特意在法兰面加了三个定位销孔，装配时先穿定位销再拧固定螺栓，能避免齿圈偏载导致的传动卡滞。喷管的连接法兰上的螺栓孔采用不等距分布，防止维修时装反，每个螺栓孔周围都做了凸台加厚，抵消螺栓预紧力带来的法兰变形。做结构校验时特意模拟了喷管全偏转状态下的受力分布，调节片铰接点的载荷最大，铰接轴的直径特意加大了1毫米，轴套采用自润滑材质，不需要额外加注润滑脂就能满足长期工作需求。
