赛车底盘动力总成三维结构设计

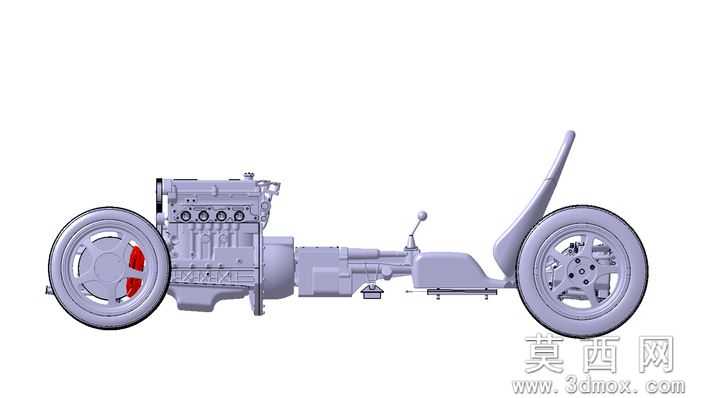

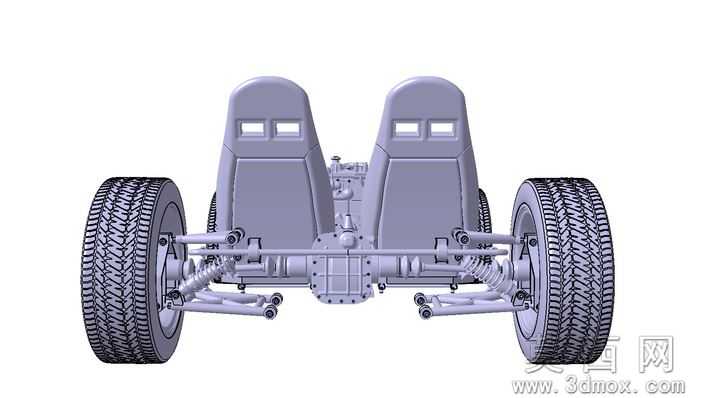

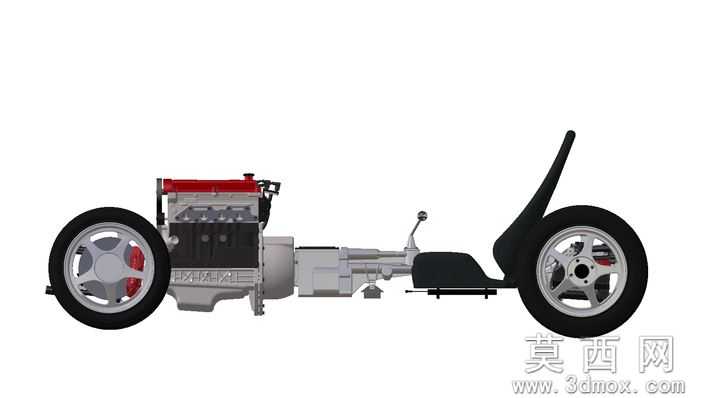

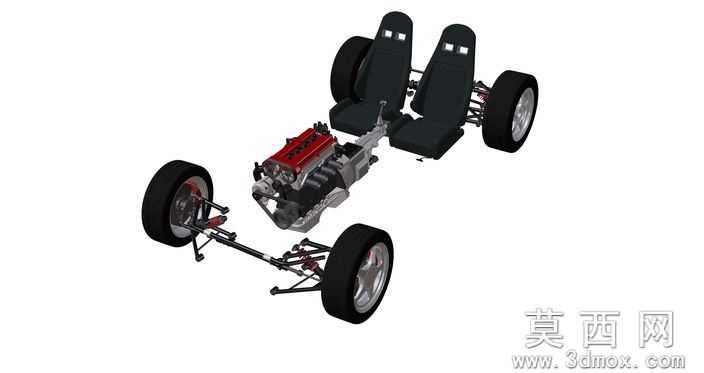

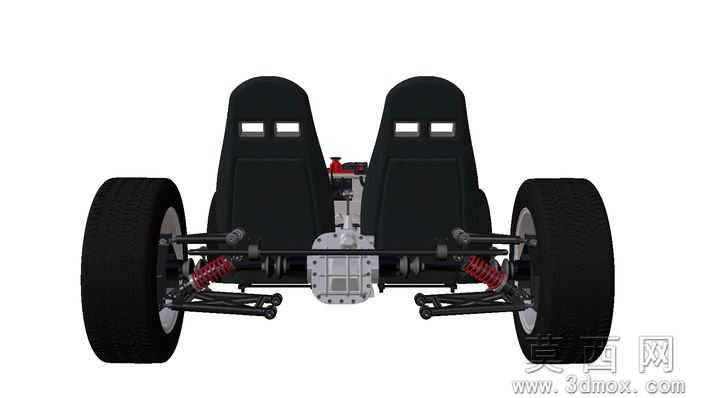

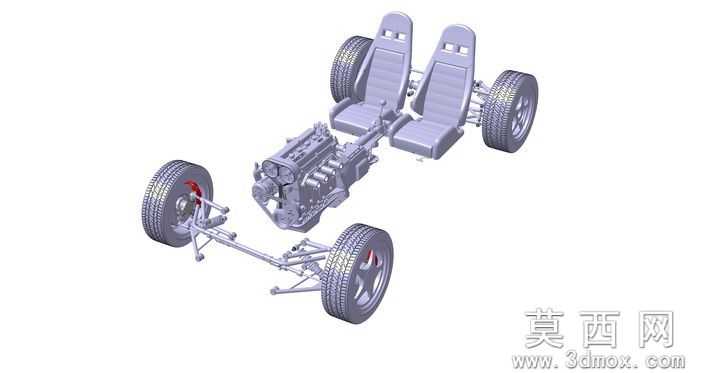

本模型完整还原了轻量化赛车的底盘与动力核心结构，建模阶段采用自底向上的装配设计流程，首先对福特zetec发动机的缸体、曲轴、连杆、配气机构等核心零部件进行独立参数化建模，严格参照赛用动力单元的真实尺寸比例，保证各部件的装配公差符合机械设计规范；随后依次完成传动齿轮箱、前后悬架摆臂、转向节、制动卡钳、轮毂轮胎、双赛车座椅等子部件的建模，每一个连接点位、安装孔位都经过干涉校验，避免装配过程中出现部件冲突。参数设计层面，模型对齿轮箱的传动比、悬架摆臂的活动行程、转向系统的转角范围都做了可编辑的参数化设置，用户可根据不同赛事的改装需求，快速调整轴距、轮距、动力布局等核心参数，适配不同级别的赛车改装方案。渲染材质部分，针对不同部件做了差异化材质区分：发动机缸体采用铸铝哑光金属材质，悬架结构采用高强度钢的磨砂金属质感，轮胎采用带胎纹细节的橡胶材质，座椅采用防滑织物纹理，制动盘做了打孔通风的细节处理与碳陶材质的质感表现，整体渲染效果清晰展现各部件的材质特性与结构边界。结构原理上，模型完整呈现了赛车前置后驱的动力传递路径：发动机输出动力经离合器传递至齿轮箱，变速后通过传动轴传递至后轮驱动结构，前后悬架均采用独立悬架设计，转向系统通过转向拉杆连接方向盘与前轮转向节，制动系统通过卡钳夹紧制动盘实现减速，双座椅布局符合双座赛车的座舱设计规范，各运动部件都保留了合理的活动间隙，可直观演示车辆行驶过程中的结构运动逻辑。软件兼容方面，模型提供STEP/IGES通用三维格式，可无缝兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，用户导入后可直接进行编辑、装配干涉检查、工程图导出、运动仿真等操作，不会出现特征丢失、破面等问题。研发教学应用层面，该模型既可以作为车辆工程专业讲解汽车底盘构造、动力传动原理的教学演示模型，帮助学生直观理解赛车与民用车辆的结构差异；也可以作为赛车研发团队的概念设计参考，用于初期方案验证、结构可行性分析，还可用于机械设计课程的装配练习、三维建模实训案例，帮助学习者掌握复杂机械装配的设计思路与校验方法。
