脚踏驱动式简易磨轮打磨设备结构设计

　　这款脚踏驱动的磨轮设备，主要面向小型机修作坊、个体五金加工、户外无供电场景下的小件打磨、去毛刺、刃口修磨作业，区别于常规电动砂轮机，它完全依靠人力脚踏提供动力，不需要外接电源，在野外管线维修、偏远地区五金加工、临时工地修磨小型刀具、工件飞边的场景下，能摆脱供电条件限制完成基础打磨作业。

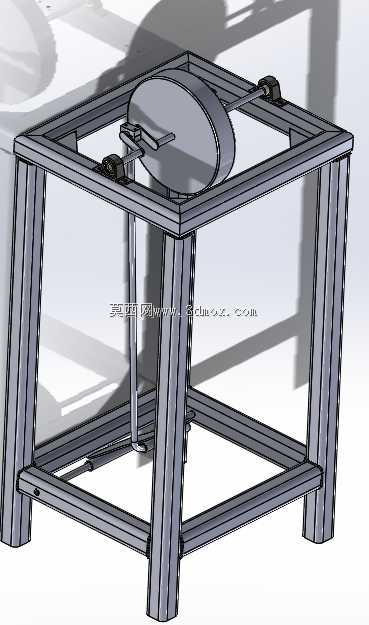

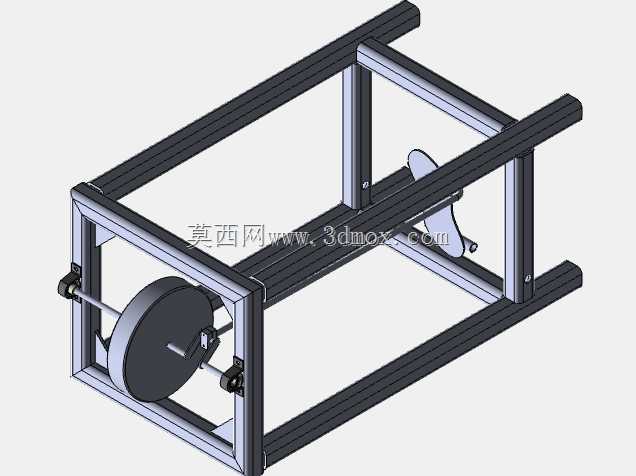

　　从结构设计逻辑来看，整体采用方管焊接搭建的框架式承载结构，四条竖直方管作为主支撑腿，上下分别设置方形框型横梁做结构加固，底部的框型横梁一方面提升整体机架的抗扭刚度，避免脚踏施力时机架出现侧倾晃动，另一方面也预留了地脚安装孔位，可以根据使用场景选择直接放置在地面，或是通过膨胀螺栓固定在水泥地面、木质工作台面上，固定安装后整机的稳定性可以满足持续脚踏施力的作业需求，不会出现打磨过程中设备移位的问题。

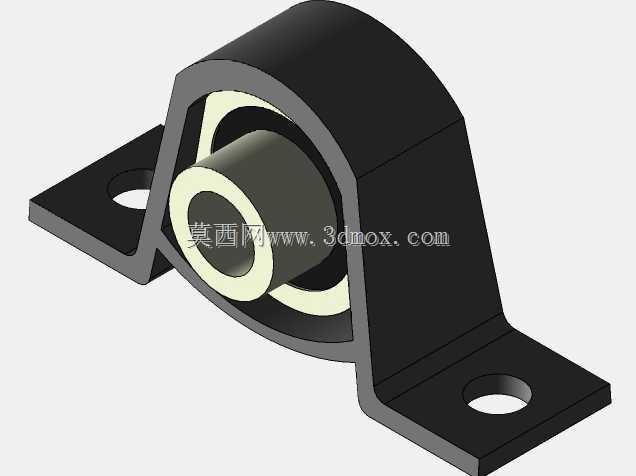

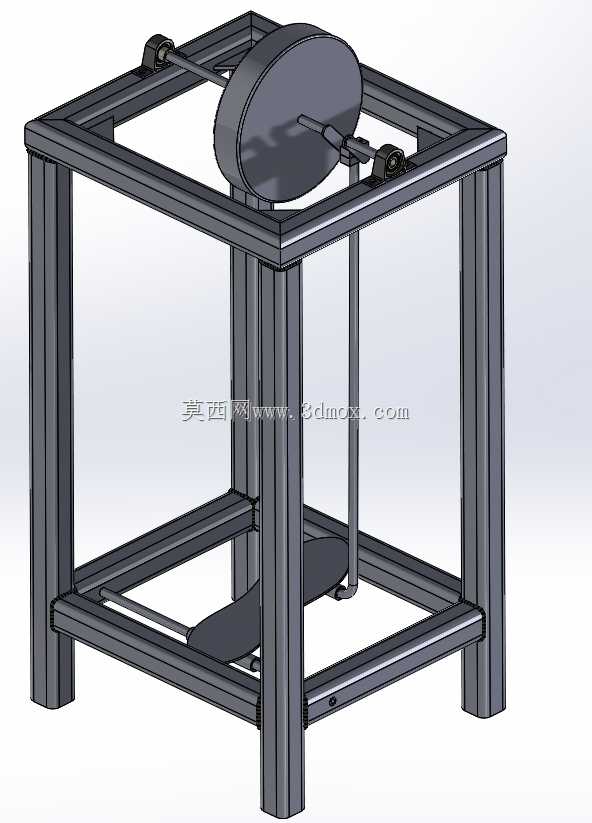

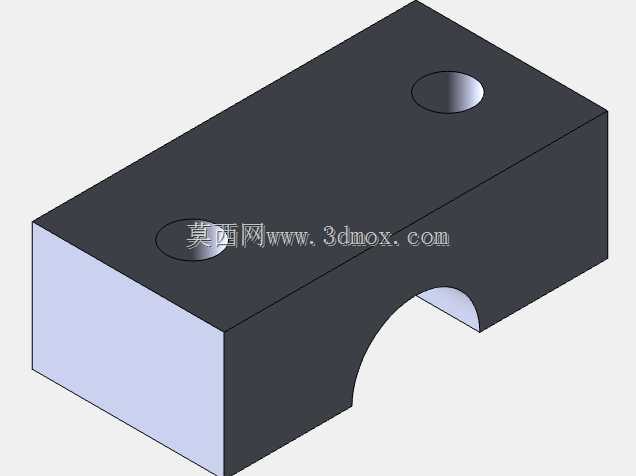

　　动力传递部分的设计完全围绕人力驱动的特性做适配，脚踏踏板设置在机架下部的横梁区间，踏板的摆动行程经过优化，符合普通人坐姿下的脚部活动范围，不需要大幅度抬脚踩动就能驱动传动结构带动磨轮转动，传动结构采用刚性轴连接配合轴承座做回转支撑，尽可能降低动力传递过程中的损耗，避免脚踏施力时出现明显的卡滞感，磨轮的安装位置设置在机架上部的工作台面区间，作业时人员可以坐在机架前方，双脚交替踩踏踏板提供持续动力，双手握持待打磨工件靠近磨轮完成加工作业，磨轮两侧设置有可调节的工件托架，托架的高度和与磨轮的间隙可以根据工件尺寸调整，避免手持工件时出现过度进给导致磨轮卡滞的问题，同时托架也能承担部分工件的重量，降低长时间手持作业的疲劳感。

　　从安装边界尺寸来看，整体机架的占地面积和普通家用方桌接近，竖直方向的高度适配成年人坐姿作业的肘部高度，不需要额外搭配增高工作台就能直接使用，磨轮的防护结构采用半包围式设计，覆盖磨轮的上半部分和非作业侧，既不影响工件靠近磨轮的作业区域，也能阻挡打磨过程中飞溅的磨屑和可能出现的磨轮碎裂飞散风险，符合手动打磨设备的安全设计逻辑。

　　设计过程中大部分框架连接位置采用焊接结构做永久连接，减少螺栓连接带来的松动隐患，毕竟这类人力驱动设备长期承受周期性的脚踏冲击力，焊接结构的抗疲劳性能更适配这类交变载荷的使用场景，仅在磨轮更换、轴承维护的位置设置可拆卸的螺栓连接结构，方便后期易损件的更换维护，不需要整体拆解机架就能完成磨轮的更换作业。

　　实际使用场景中，这类设备除了基础的金属工件去毛刺、钻头凿子等小型工具的刃口修磨之外，更换不同材质的磨轮之后，也可以完成小型木质工件的打磨、塑料件的飞边修整等作业，因为转速完全由脚踏频率控制，作业人员可以根据不同的加工材质灵活调整转速，加工脆性材质时降低脚踏频率避免工件崩边，加工普通钢材去毛刺时可以提高踩踏频率提升打磨效率，相比定转速的电动砂轮机，在小型精细修磨作业中反而有更灵活的操控性。机架的上部框型结构除了承载磨轮和传动组件之外，台面的空余位置还可以临时放置待加工工件、打磨辅助工具，不需要额外搭配工具摆放台，进一步压缩了设备的使用空间需求，适合空间狭小的临时作业点使用。
