机用可调开口重型台虎钳结构设计

这款虎钳是面向铣削、钻削、磨削等常规机加工场景设计的机用夹紧工装，区别于普通轻型台虎钳，其整体采用高刚性铸铁基座搭配淬火钳口的结构设计，可直接安装在带T型槽的机床工作台上，适配立式加工中心、普通铣床、钻床等多类设备的装夹需求，能够为各类金属、非金属工件提供稳定的夹紧力，避免加工过程中工件出现位移、振颤等影响加工精度的问题。

从功能设计层面来看，该虎钳采用三定位孔配合锁销的开口调节结构，区别于传统仅靠丝杠行程调节开口的虎钳，操作人员可根据待装夹工件的尺寸规格，将锁销与三个定位孔中的任意一个配合，快速调整虎钳的基础开口范围，再通过摇动手柄带动丝杠传动实现最终的夹紧动作，最大开口距离可达300mm，既能够覆盖小型精密零件的装夹需求，也可满足中等尺寸坯料的加工装夹要求，大幅减少了丝杠空行程的调节时间，提升批量加工时的装夹效率。钳口部分采用可拆卸式设计，钳口工作表面加工有交叉防滑齿纹，能够在夹紧过程中增大与工件表面的摩擦力，避免硬质工件受切削力作用出现打滑偏移，针对不同材质的加工需求，也可更换为软钳口、光面钳口等适配配件，防止装夹过程中夹伤工件已加工表面。

整体结构布局上，虎钳的活动钳身与固定钳身均采用加厚壁体设计，基座底部设置有与机床T型槽匹配的安装定位边，安装时可通过T型螺栓快速完成在工作台面上的固定，基座上预留的定位销孔可配合定位销实现与机床台面的精准定位，保证虎钳安装后的位置精度，减少重复装夹的找正时间。丝杠传动部分采用梯形螺纹设计，具备良好的自锁性能，夹紧后不会因切削振动出现松脱问题，手柄部分采用弯折式摇臂结构，操作人员施力时更加省力，摇臂末端的防滑套可避免操作时出现脱手问题。固定钳身与活动钳身的配合导轨采用宽面矩形导轨结构，配合间隙经过精密研磨调整，活动钳身移动过程中无明显旷量，夹紧工件时钳口上下贴合度一致，不会出现工件夹偏、夹翘的问题，能够有效保证装夹后的工件定位精度。

在实际生产应用中，这类虎钳除了用于常规机加工工序的工件装夹外，也可适配划线、工件修整、装配等工序的夹持需求，300mm的最大开口可覆盖绝大多数常规机械加工零件的尺寸范围，三档定位调节的设计让操作人员在切换不同尺寸批次工件加工时，无需反复转动手柄走完整个丝杠行程，只需调整锁销对应的定位孔即可快速匹配工件的大致尺寸，再小幅转动手柄完成夹紧，单批次零件装夹的辅助时间可缩短40%左右。整体结构没有冗余的复杂部件，日常维护仅需定期向丝杠与导轨配合面加注润滑脂即可，长期使用后若出现钳口磨损、丝杠间隙增大等问题，也可通过更换易损件快速恢复使用性能，无需整体更换工装，能够有效降低生产现场的工装使用成本。

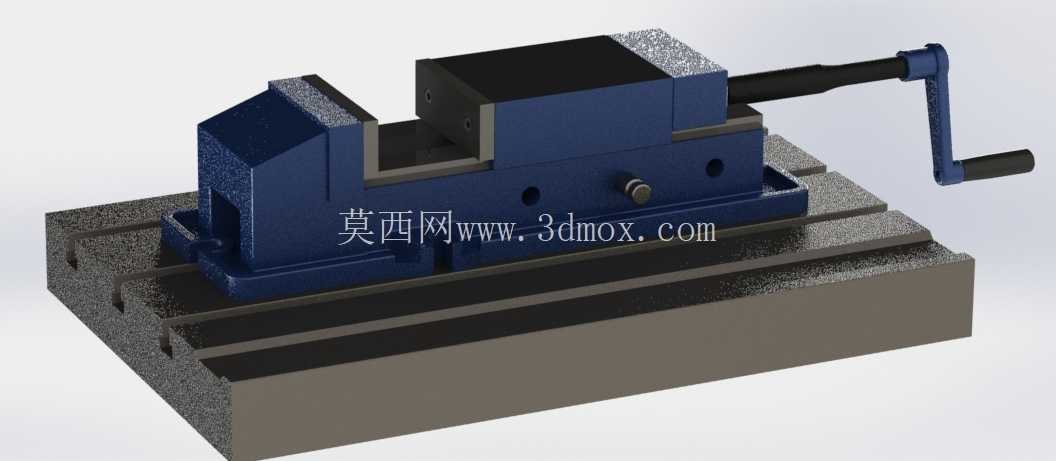

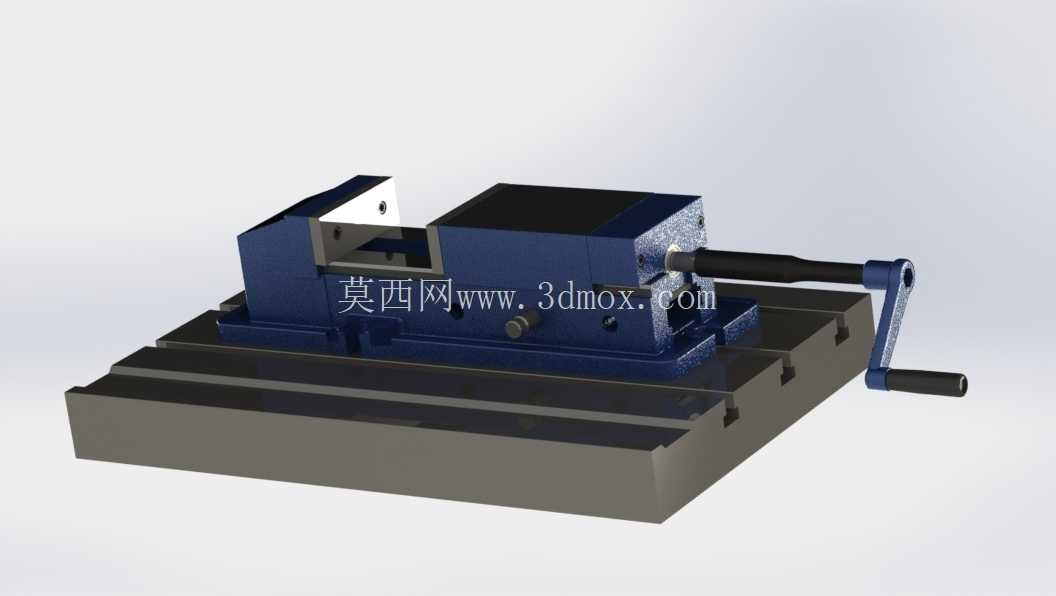

从建模设计的角度来看，该虎钳的三维模型完整还原了所有零部件的配合关系，包括锁销与定位孔的配合间隙、丝杠与螺母的传动结构、钳身与基座的导轨配合面等细节都做了精准还原，可直接用于工装选型参考、机加工装夹方案模拟、教学演示等场景，模型的安装边界尺寸完全匹配常规机床工作台的T型槽间距参数，设计人员在做生产线布局、工装配置方案时，可直接调用该模型进行装配干涉检查，提前验证虎钳安装后与机床主轴、刀具路径的位置关系，避免现场安装时出现尺寸干涉问题。
