罐车用20寸CIVACON结构人孔盖

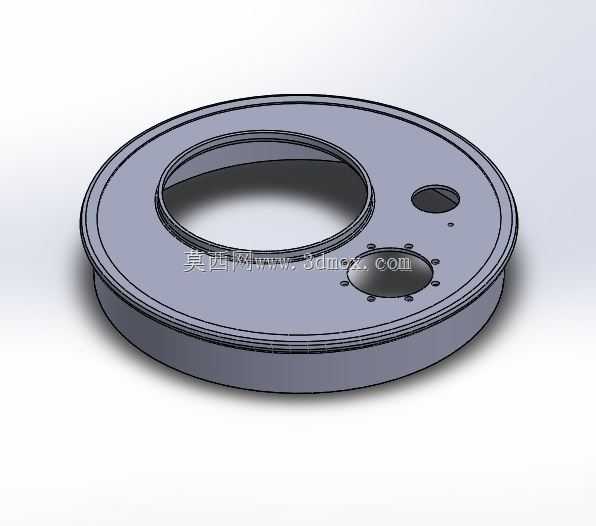

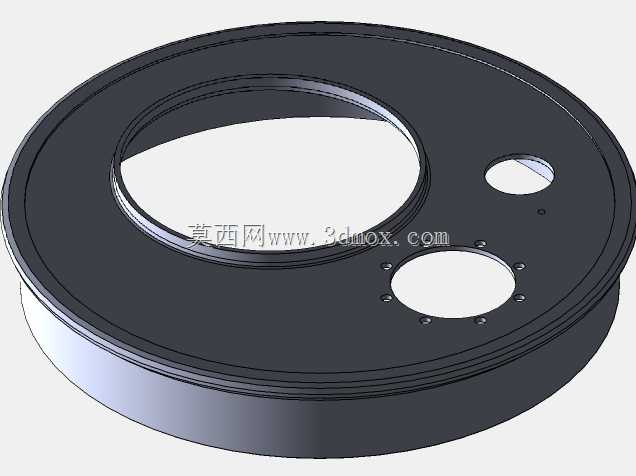

　　这款人孔结构主要面向常压及低压流体储运罐车的罐体顶部检修、物料装填通道场景，是罐式储运设备上不可或缺的开口密封部件，日常工况下承担罐体密封、人员进出检修、辅助管线接口整合的多重作用。从结构设计逻辑来看，整体采用圆盘式法兰主体结构，主孔为大直径通腔，足够容纳作业人员穿戴常规劳保装备进出罐体内部，完成罐内清洁、焊缝检测、内件更换等常规运维操作，主孔边缘设置凸起的翻边结构，一方面用于匹配人孔盖的密封槽定位，另一方面提升开孔区域的结构刚度，避免罐体承压时开孔边缘出现应力集中导致的形变问题。主体法兰盘面上除主通腔外，还整合了两类不同规格的小接口，其中带螺栓孔阵列的接口用于安装油气回收、液位检测或者防溢流的配套组件，螺栓孔采用均匀圆周排布，

　　保证接口连接时的密封压力均匀分布，避免局部密封失效；另一处更小的光孔可作为呼吸阀、温度传感器的安装位，无需在罐体其他位置额外开孔，减少罐体整体的焊缝数量，降低泄漏风险。设计过程中充分考虑了罐车运行时的振动工况，法兰盘的厚度经过刚度校核，在车辆行驶过程中承受路面颠簸带来的交变载荷时，不会出现密封面翘曲的问题，所有开孔位置都做了圆弧过渡处理，避免应力集中点的出现，从根源上降低长期使用后的疲劳开裂概率。安装边界方面，法兰盘的外圆尺寸匹配标准罐车人孔的安装座圈尺寸，安装时可直接搭焊在罐体顶部的预制开口上，法兰背面设置定位止口，与罐体开口的内圈配合定位，保证安装时的同轴度，避免出现偏心导致的密封间隙不均问题。主孔的密封面采用平面加工工艺，

　　表面粗糙度满足常规橡胶密封件的使用要求，无需额外加工密封水线即可配合丁腈橡胶或者氟橡胶密封圈实现可靠密封，适配汽柴油、化工介质等不同储运物料的密封需求。从实际使用场景出发，这类人孔结构在日常关闭状态下通过快开压扣或者螺栓压紧实现密封，开启时仅需拆除压紧件即可完全打开主通道，相比侧开式人孔，顶部安装的圆盘式人孔不会占用罐体侧面的管线布置空间，同时能避免罐内介质液位较高时从人孔位置出现渗漏的问题。盘面上的集成接口设计，也减少了罐体顶部的零散开孔数量，让罐顶的管线布置更加规整，降低现场安装时的管线排布难度，同时减少了潜在的泄漏点，提升整车运行的安全性。建模过程中对所有安装孔位的位置度、密封面的平面度都做了参数化约束，后续调整适配不同规格罐体时，仅需修改对应参数即可快速衍生出不同通径、不同接口配置的变体结构，无需重新从零搭建模型，能大幅缩短同系列产品的设计迭代周期。
