6.35毫米轴用挠性联轴器结构设计

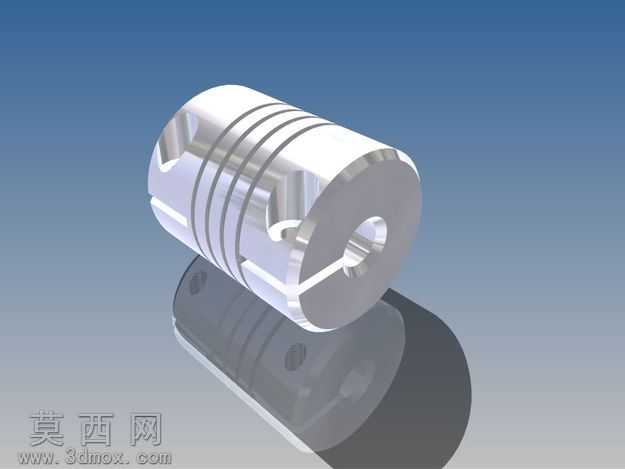

本作品为适配6.35毫米轴径的挠性联轴器三维建模成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于挠性联轴器的传动补偿原理，确定整体为一体切削式金属弹性结构，主体采用圆柱形对称布局，两端分别设置对应轴径的锁紧安装孔，孔侧加工有夹紧开槽与锁紧螺孔位，可通过紧固件实现与传动轴的无间隙抱紧固定。建模过程中重点还原了联轴器中段的多道平行环形切槽结构，该结构是实现挠性补偿的核心，通过均匀分布的切槽形成可微量形变的弹性段，能够补偿两连接轴之间存在的径向偏移、角度偏差与轴向窜动，避免传动过程中因安装对中误差产生的额外负载与振动。材质渲染阶段，主体部分赋予铝合金金属材质，调整材质的反射粗糙度与金属度参数，还原金属切削加工后的细腻哑光金属质感，同时添加了环境反射效果，让模型表面呈现出真实机加工零件的光影层次，底部搭配半透明的投影承托面，强化模型的立体展示效果。结构设计上充分考虑传动场景的适配性，这类挠性联轴器多用于步进电机、伺服电机与负载端的动力连接，一体成型的结构无装配间隙，传动回程误差小，切槽的数量、宽度与深度经过参数化调试，在保证足够扭转刚性的前提下最大化挠性补偿能力，两端的夹紧结构采用对称开槽设计，锁紧后轴孔受力均匀，不会对连接轴造成偏压损伤。建模过程中对所有配合尺寸做了参数化关联，轴孔直径、切槽参数、整体长度与外径均可通过参数调整快速适配不同的轴径与传动扭矩需求，渲染阶段采用渐变蓝灰色背景，搭配定向柔光照明，突出联轴器的结构轮廓与切槽细节，清晰展示弹性段的结构形态与整体加工特征，完整呈现这类精密传动连接件的设计特点与结构优势。
