blocks8418超小型积木式挖掘机结构设计

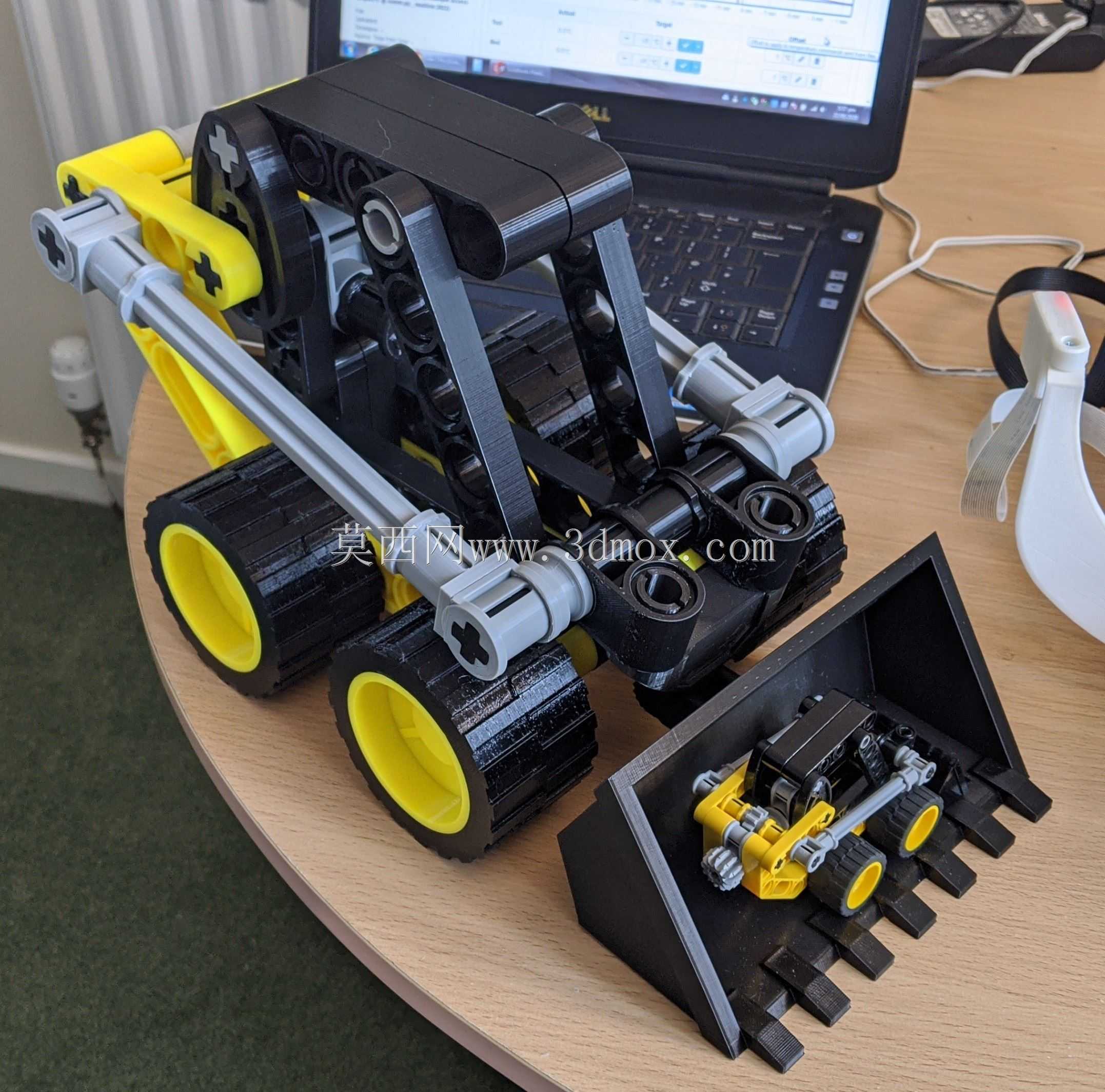

　　这款超小型挖掘设备的结构设计，最初面向桌面级模型制作与小型工况模拟场景打造，整体采用分块拼装的结构逻辑，适配小尺寸加工与组装的实际需求。从实际应用场景来看，该结构既可以作为工程机械原理教学的具象演示载体，帮助从业者直观理解小型挖掘设备的动臂、斗杆、铲斗的联动逻辑，也可作为微缩场景布置的功能组件，适配沙盘作业、小型场景模拟的展示需求，同时拆分式的结构设计也能为微型农用挖掘设备、狭小空间作业机具的结构研发提供参考思路。

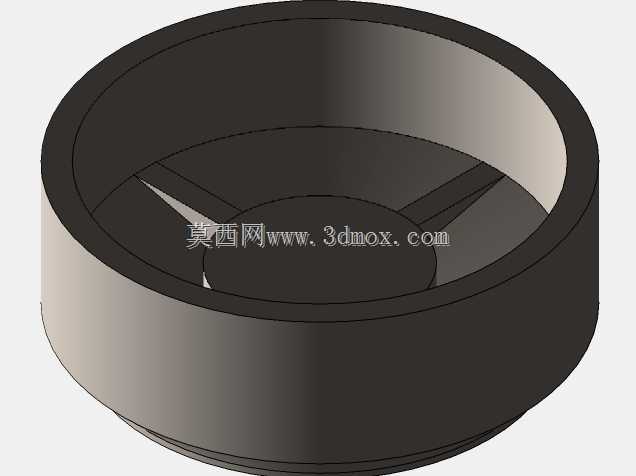

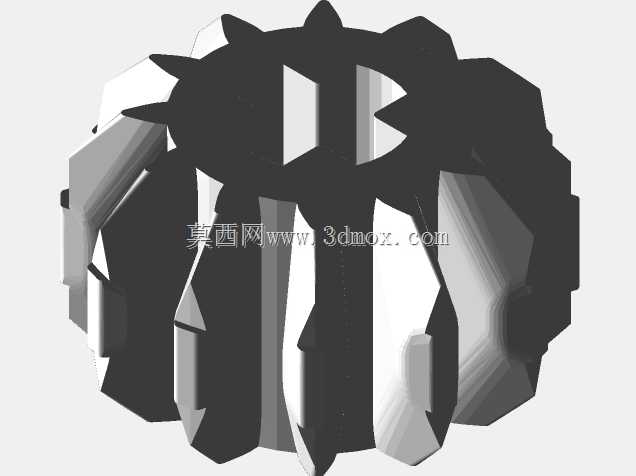

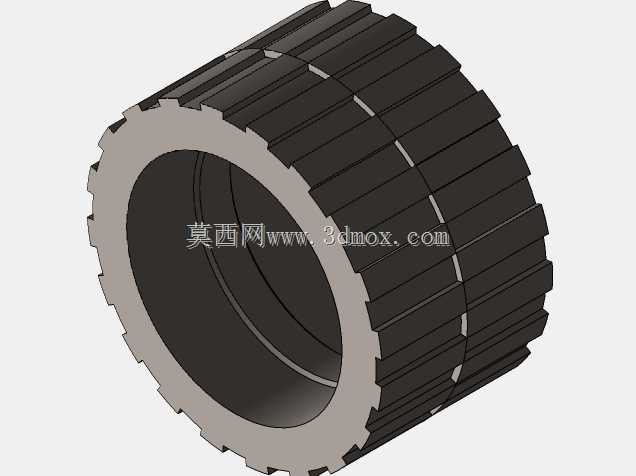

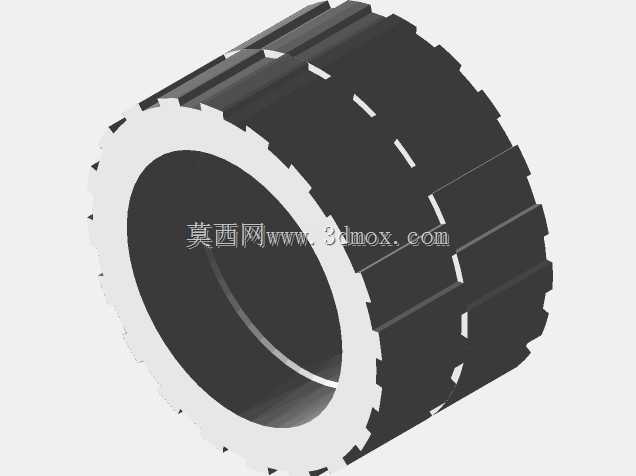

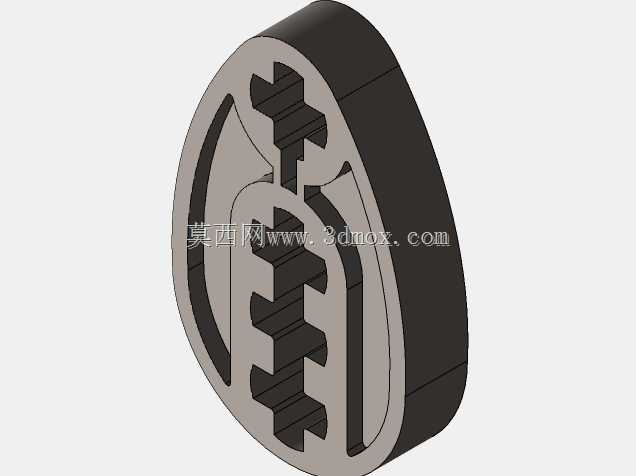

　　从功能特性层面来看，整套结构完整还原了小型挖掘机的核心动作逻辑，动臂抬升、斗杆收放、铲斗挖掘的铰接点位均按照真实设备的运动比例做了适配，各铰接位置预留了标准紧固件的安装空间，可通过常规的紧固件完成各模块的刚性连接，连接后各运动副无卡滞，可实现完整的挖掘动作模拟。行走部分的结构做了适配性简化，在保证结构强度的前提下减少了冗余部件，既降低了组装难度，也能保证模型状态下的结构稳定性，轮胎部分采用独立分块设计，可根据实际使用需求更换不同材质的配套部件，适配不同的接触面使用场景。

　　设计思路上，整套结构采用模块化拆分逻辑，将整机拆分为数十个独立的结构块，每个结构块的尺寸边界都做了严格控制，最大单块尺寸适配常规桌面级加工设备的成型范围，无需大尺寸加工设备即可完成所有部件的制作。拆分过程中优先保证核心受力部件的结构完整性，将动臂、车架等主要承力结构的拼接位置设置在低应力区域，避免拼接位置处于受力集中点影响整体结构强度。同时针对不同部件的受力特性做了差异化的结构设计，承力部位预留了足够的壁厚，非承力的外观覆盖部位做了适度的轻量化处理，在保证整体结构刚性的前提下控制整体重量。

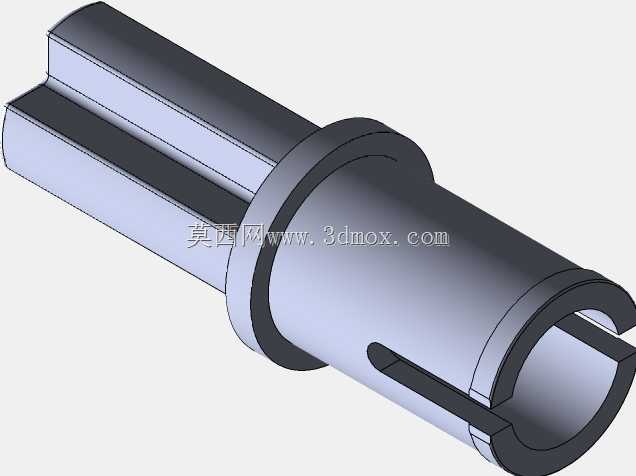

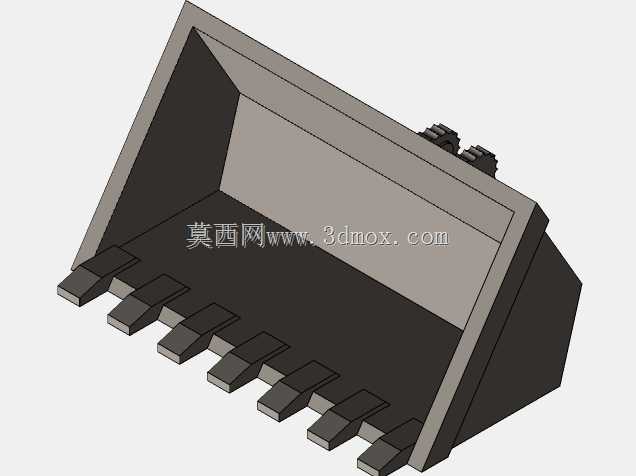

　　外形尺寸与安装边界方面，整机拼装完成后属于超小型尺寸范畴，可放置于常规桌面进行展示或操作，各运动部件的活动范围均做了干涉校验，动臂抬升至最高位置、斗杆完全伸展、铲斗处于最大挖掘角度时，各部件之间无运动干涉，铲斗的挖掘行程、动臂的抬升高度均按照微缩比例做了匹配，可实现完整的挖掘、提升、卸料动作循环。各模块之间的连接采用标准紧固件配合定位结构的设计，安装时可通过定位结构快速对齐拼接位置，无需复杂的工装夹具即可完成组装，连接后的结构间隙控制在合理范围，既保证运动部件的活动自由度，也避免间隙过大导致的结构松旷。

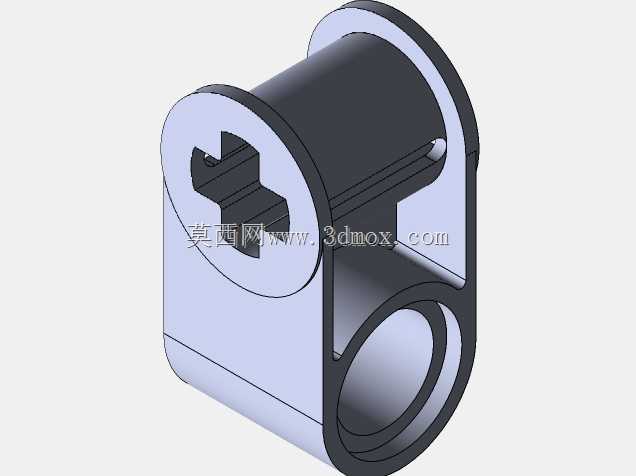

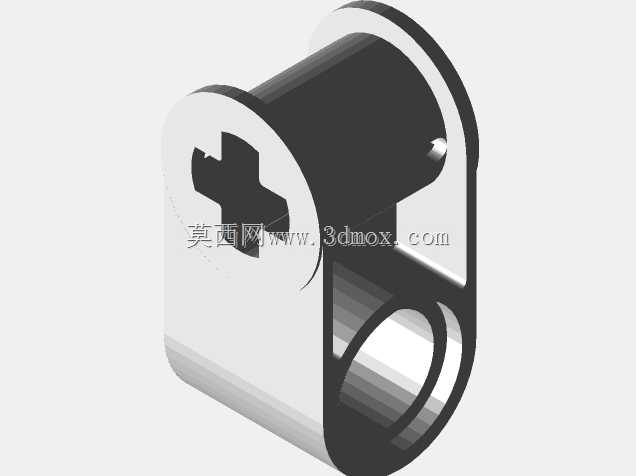

　　在细节处理上，铰接位置的孔径公差做了严格控制，适配标准紧固件的安装尺寸，组装后铰接点转动顺滑无松晃，车架部分的结构做了加强设计，可承受动臂作业时传递的反向力矩，避免作业过程中出现车架变形的问题。整套结构没有冗余的装饰性部件，所有结构均服务于功能实现，各部件的拆分逻辑也兼顾了加工便利性，每个独立部件的结构都符合常规加工工艺的要求，无需特殊工艺即可完成制作，对于结构设计从业者而言，这套分块式的结构设计思路也可迁移到其他小型设备的模块化设计中，为小型机具的拆分设计、拼装结构设计提供可参考的实际案例。
