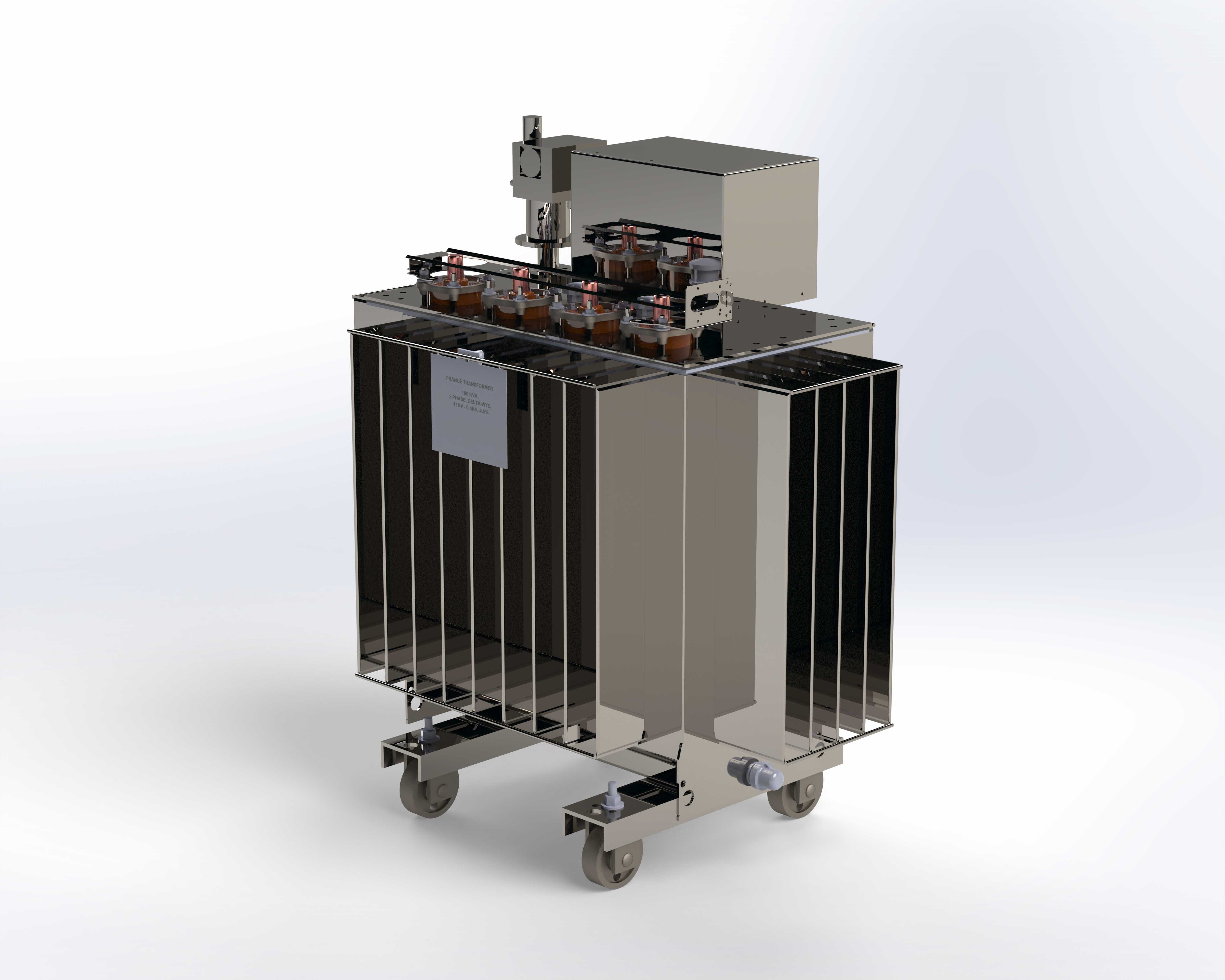

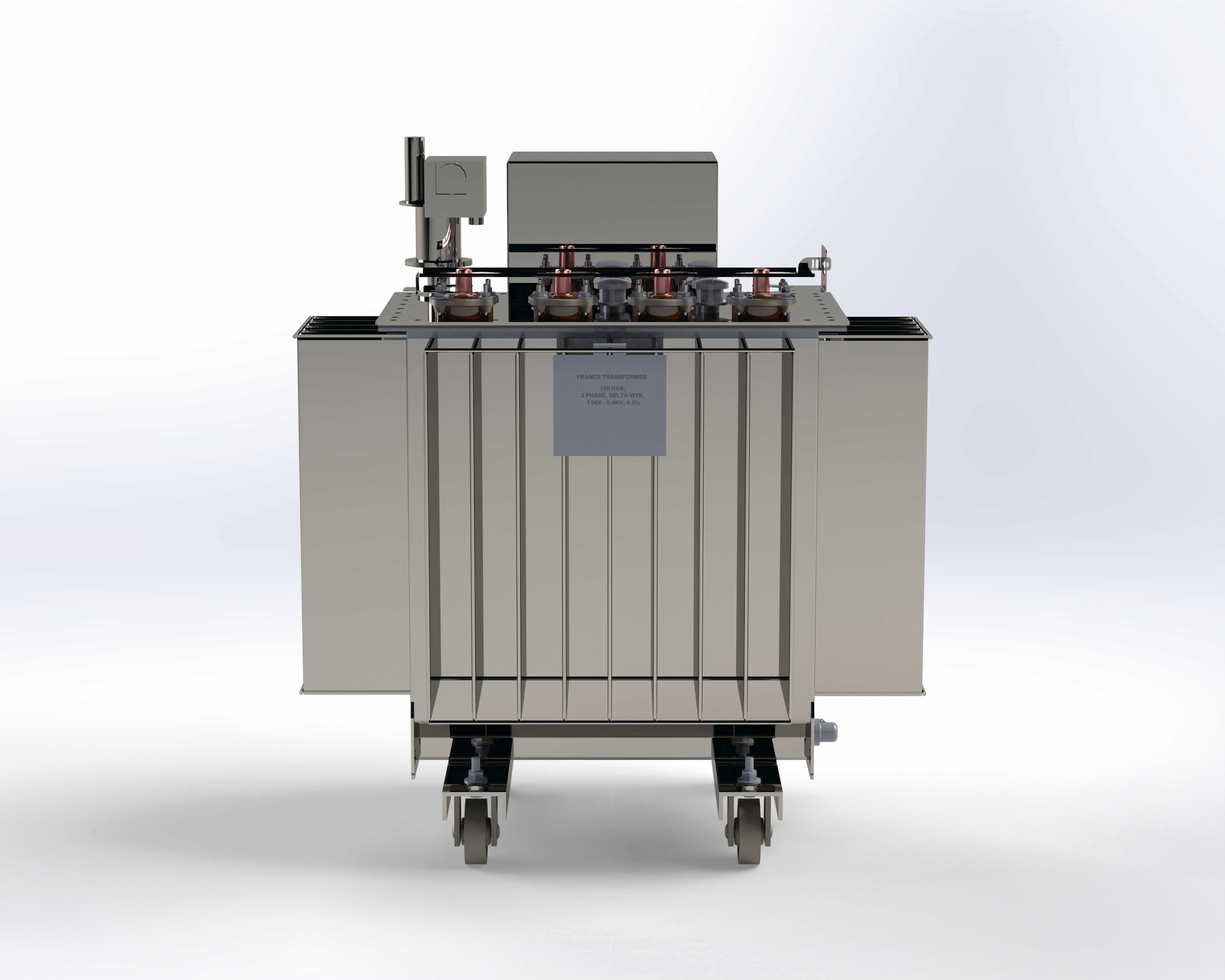

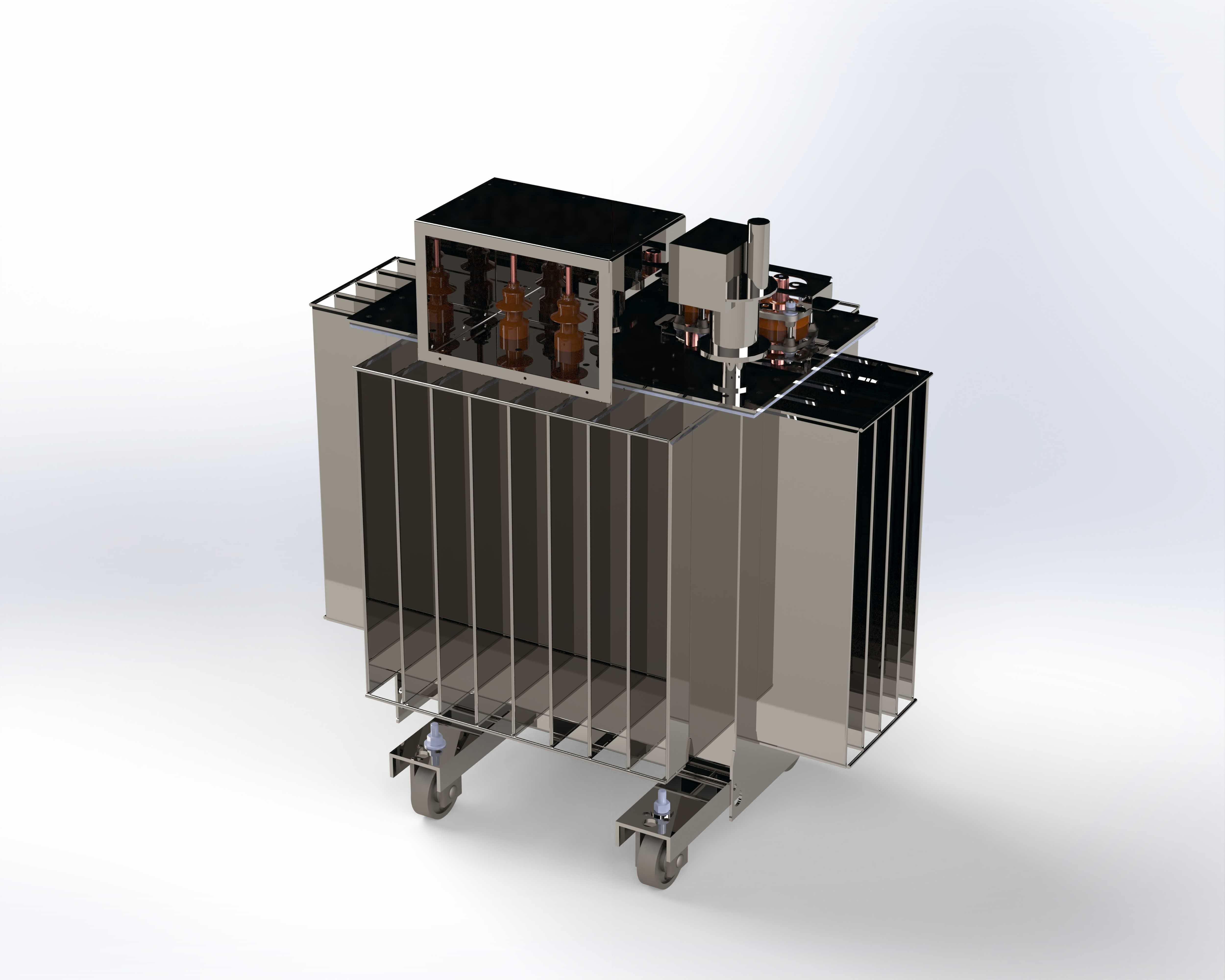

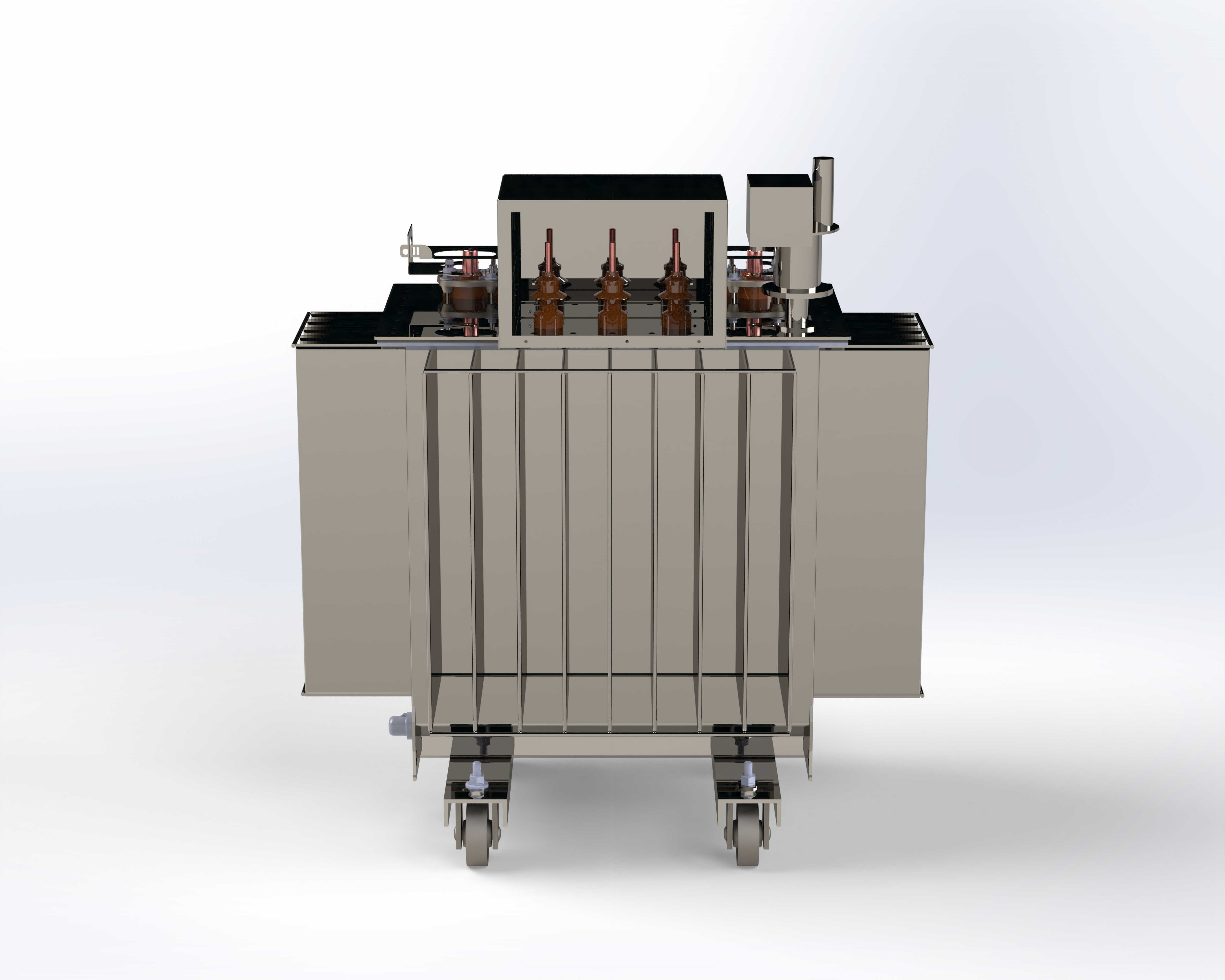

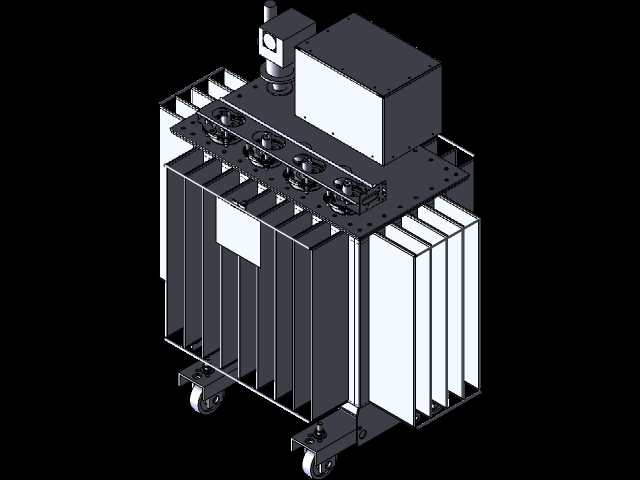

160KVA油浸式配电变压器结构设计

车间现场装配160KVA容量级油浸式变压器时，最容易被忽略的隐患藏在滚轮支架与箱体底梁的焊接公差里。常规设计里支架直接焊死在箱底槽钢上，一旦现场地面存在3mm以上的倾斜，滚轮受力不均会导致长期静置后箱体偏移，甚至拉扯高低压套管的外接母线。这套结构在底梁与滚轮支架之间预留了2mm的调整间隙，支架上开的长圆孔允许安装时根据现场地面平整度微调滚轮高度，不用额外垫塞薄钢板就能保证四个滚轮均匀受力，避免后期运维时推移设备出现卡滞。

器身部分的散热片排布没有沿用等间距布置的常规方案，靠近高压侧接线端的散热片间距比低压侧宽8mm，刚好留出接线端子的操作空间，不用在安装接线时额外拆除相邻散热片。散热片与箱体的连接法兰做了翻边强化处理，翻边高度控制在5mm，既保证焊接时的密封面宽度，又不会因为翻边过高导致散热片根部积留变压器油，长期运行后形成油污堆积。顶部的分接开关操作机构做了下沉式设计，操作手柄藏在防雨罩下方的凹槽内，避免户外安装时杂物堆积卡住操作轴，凹槽底部开的两个排水孔直径刚好4mm，既能快速排走积水，又不会让蚊虫进入箱体内部。

器身内部的铁芯夹件与绕组之间的绝缘隔板做了切角处理，切角位置刚好对应绕组引出线的弯折弧度，避免安装时绝缘隔板刮破引出线的绝缘层。夹件上的固定螺栓全部采用沉头设计，螺栓头完全埋入夹件的沉孔内，不会因为螺栓突出导致套装绕组时刮擦绕组表面的绝缘纸。油箱侧壁的吊耳做了内凹式设计，吊耳完全藏在箱体侧壁的加强筋内侧，运输时不会因为捆绑钢丝绳滑动刮蹭吊耳焊缝，同时吊耳的受力方向与箱体底梁的承重方向完全对齐，起吊时不会出现箱体扭曲变形的情况。

底部的放油阀位置特意偏离了滚轮的移动轨迹，平时推移设备时不会被地面凸起物撞坏阀门，阀门外侧加装的保护罩与箱体底梁齐平，就算发生轻微碰撞也会先接触底梁，不会直接损伤阀门本体。高低压套管的安装法兰做了定位止口，止口深度2mm，安装套管时不用反复调整对齐位置，直接卡入止口就能保证套管的垂直度，避免因为法兰倾斜导致密封胶圈受力不均出现渗油问题。
