立式三辊管式压延机结构设计

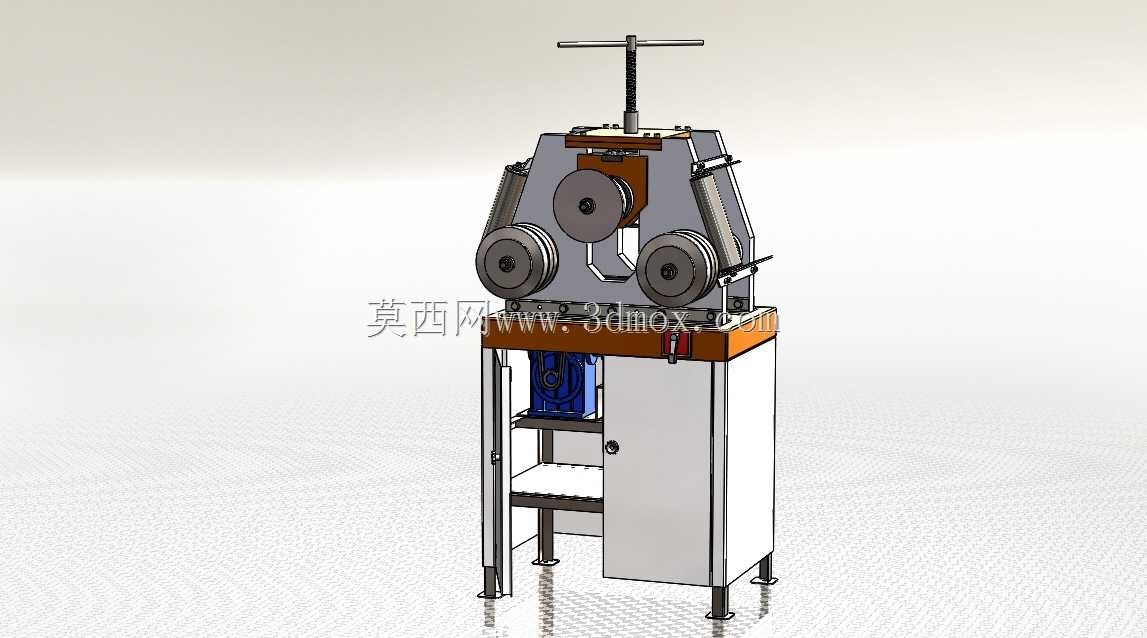

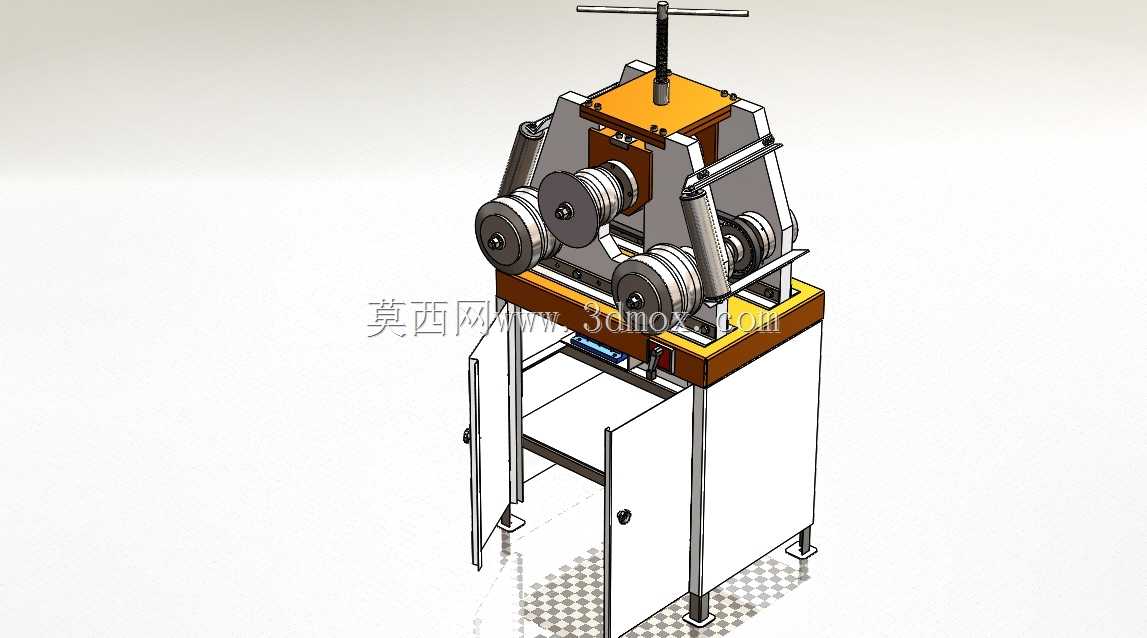

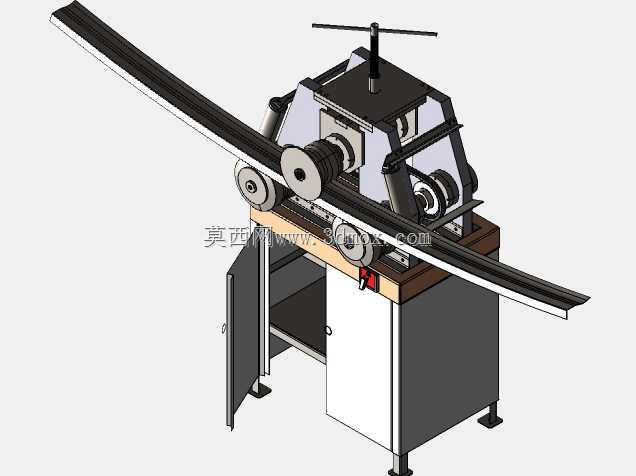

车间里老式卧式压延设备处理薄壁金属管时，常出现送料偏移、辊缝调节精度不足导致的管壁厚度不均问题，立式排布的三辊结构刚好能规避这类加工痛点。三根压延辊呈三角排布，上辊搭配顶部T型手轮的丝杆调节机构，丝杆与上辊轴承座的配合段预留了0.02mm的轴向窜动间隙，既保证手动调节时的顺滑手感，又能避免辊子转动时丝杆承受径向载荷出现磨损。两侧下辊的轴承座直接固定在顶部橙色安装板上，安装板与下方机架立柱的连接面做了铣平处理，平面度控制在0.015mm以内，保证两根下辊的平行度误差不超过0.02mm/m，避免管材送进时出现跑偏扭曲。下方的钣金柜体采用薄钢板折弯焊接成型，柜门与框架的合页安装位预留了调整垫片的安装空间，装配时可以通过增减垫片调整柜门的缝隙均匀度，避免长期使用后柜门变形卡滞。柜体底部的四个可调脚杯，螺杆直径选了M16的规格，单脚承载能力达到800kg，完全能承受压延作业时的动载荷，脚杯底部的橡胶垫能抵消设备运行时的小幅振动，避免辊缝出现动态偏移。压延辊的轮缘做了圆弧过渡处理，圆弧半径匹配常用管材的外径规格，辊面的粗糙度要求达到Ra0.8，减少管材压延时的表面划伤。顶部安装板上的导向柱与上辊轴承座的导套配合，导套选用自润滑铜套，无需定期加注润滑脂就能保证长期运行的精度，减少日常维护的工作量。设备侧面的传动轮排布紧凑，传动带的张紧轮安装位做了长圆孔设计，装配时可以快速调整皮带张紧度，避免皮带打滑导致的辊子转速不同步，影响管材压延的表面质量。柜体内部预留了电机与减速机构的安装空间，安装底板做了加厚处理，能抵消电机运行时的振动传递到辊系部分，保证压延过程的稳定性。
