双座钢管框架越野电动卡丁车结构设计

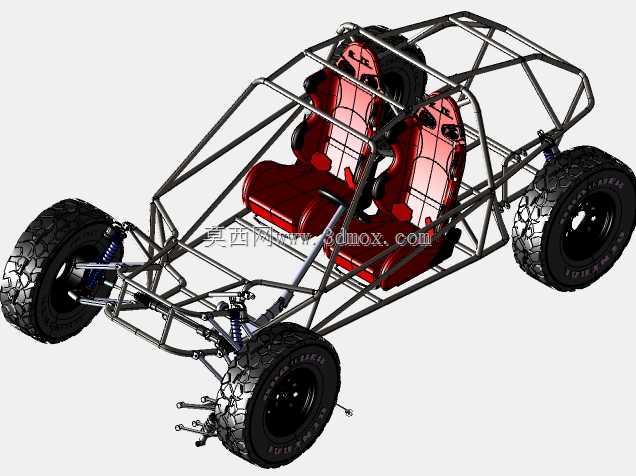

非铺装路面行驶的小型越野载具，最容易暴露的问题就是车架应力集中导致的焊缝开裂，常规一体式冲压车架在应对连续颠簸冲击时，弯折处的应力释放路径单一，长期使用后很容易在轮拱连接位、座椅安装点出现金属疲劳裂纹。这款管架式双座电动卡丁车在结构设计阶段，就把冲击载荷的分散传递作为核心优化方向，所有钢管交汇的节点都避开了乘员舱的受力直传路径，前悬安装位的斜向支撑管直接延伸到主车架纵梁的中部，而非传统设计中直接焊接在车头横梁上，这样前轮受到的垂直冲击会顺着斜撑分散到三根不同走向的管材上，不会在单点形成应力峰值。

座椅安装位的钢管特意做了局部壁厚加厚，没有采用通用的等壁厚管材，因为越野工况下乘员的动态载荷会反复拉扯座椅固定点，加厚段的管材不需要额外增加加强筋就能满足疲劳强度要求，还能减少焊接工序带来的变形风险。转向机的安装支架没有直接固定在最靠前的横梁上，而是向后偏移了120毫米，藏在前防撞斜撑的夹角区域，正面碰撞时冲击力会先被斜撑卸去一部分，不会直接撞击转向机构导致乘员受伤。

轮距的设定也经过针对性调整，前后轮距差值控制在80毫米，后轮略宽于前轮，既可以保证高速过弯时的侧倾稳定性，又能避免非铺装路面行驶时后轮被前轮扬起的碎石持续击打，减少轮胎侧壁的损伤概率。车架的钢管弯折半径全部统一为管材直径的2.5倍，没有出现过小半径的弯折，避免弯管加工时管材内壁出现褶皱，这些褶皱在长期受力时会成为裂纹的起始点，统一弯折半径也能降低弯管设备的参数调整频次，减少加工过程中的废品率。

电池组的安装舱被设置在两个座椅中间的最低位置，重心高度比后置电池方案降低了110毫米，同时电池舱的框架直接和主车架的四根纵梁相连，不需要额外做独立的防撞结构，侧方撞击时冲击力会直接被主车架吸收，不会挤压到电池模组。制动管路的走向全部沿着车架管材的内侧排布，每隔150毫米设置一个固定卡扣，没有悬空的管路段，避免越野行驶时管路被飞溅的石块击打破损，也不会因为车架的小幅形变拉扯管路接口。

防滚架的顶部横梁特意做了向后的小角度倾斜，不是完全水平的结构，车辆发生翻滚时，顶部接触地面的第一受力点会顺着倾斜面向后滑移，不会把冲击力直接垂直传递到乘员的脊柱位置，同时倾斜的横梁也能给乘员头盔留出更多的缓冲空间，避免头部直接撞击车架。油门和刹车踏板的安装位做了可调节的长孔设计，不需要更换支架就能适配不同身高的驾驶者，踏板的转轴位置做了衬套加厚处理，长期在多尘环境下使用也不会出现卡滞问题。
