Arduino开发板与试验板组合安装支架

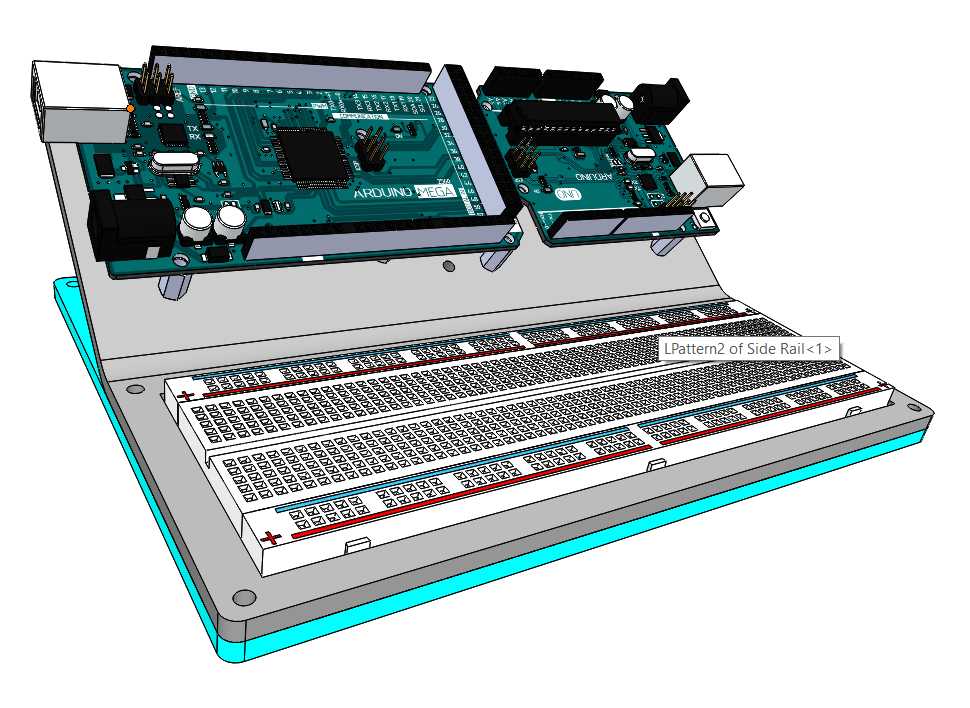

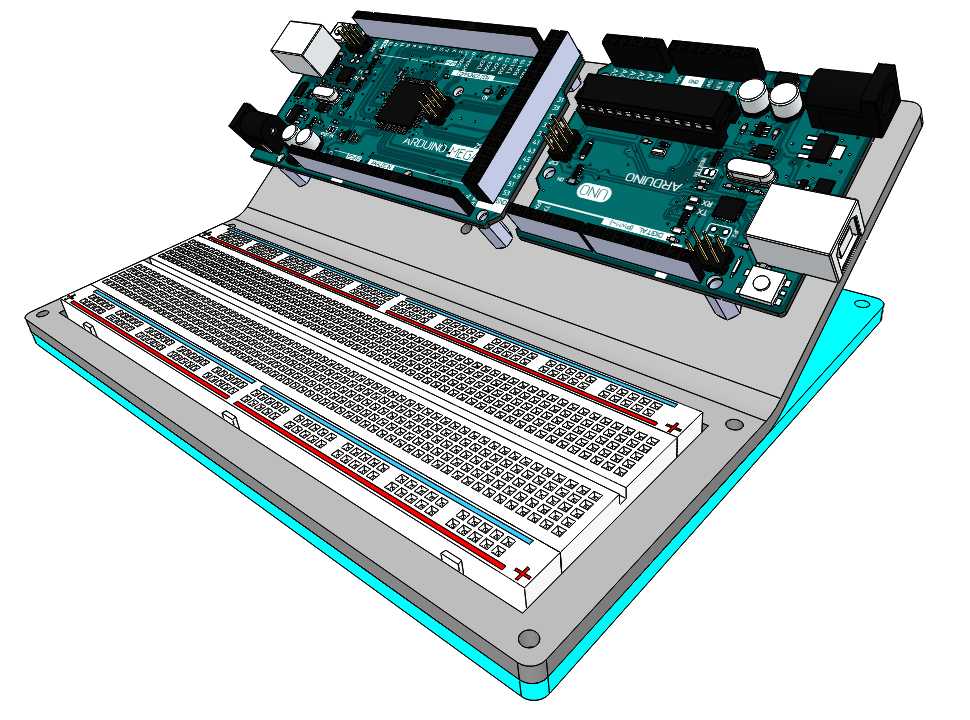

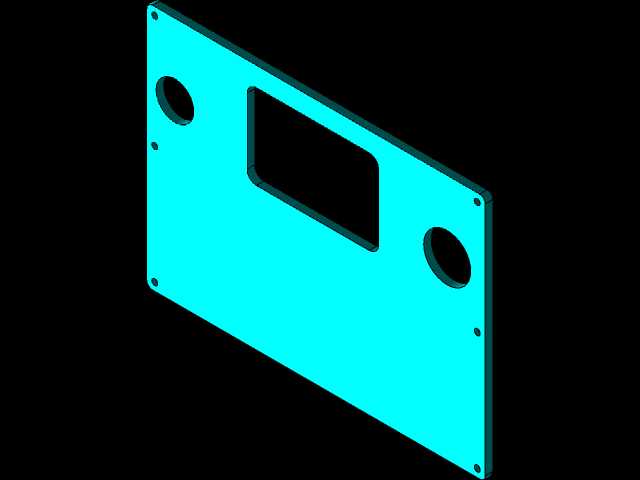

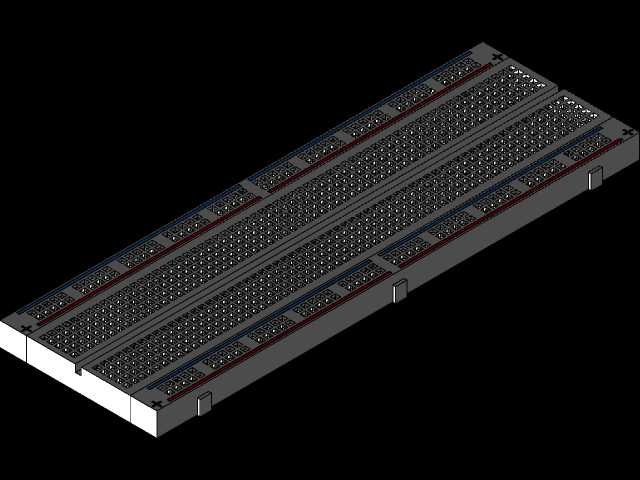

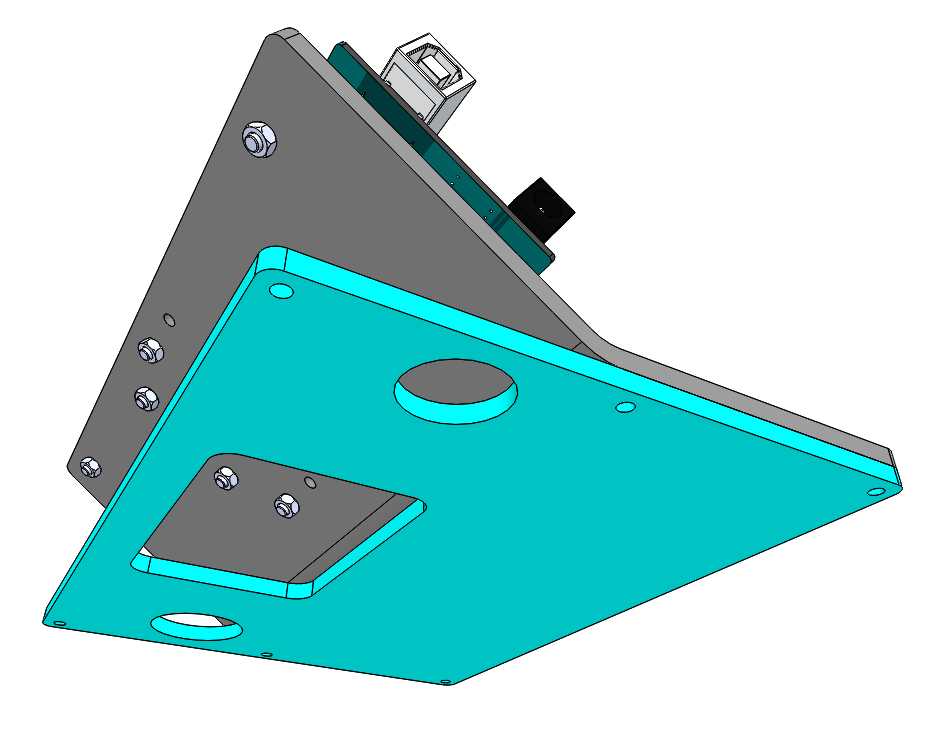

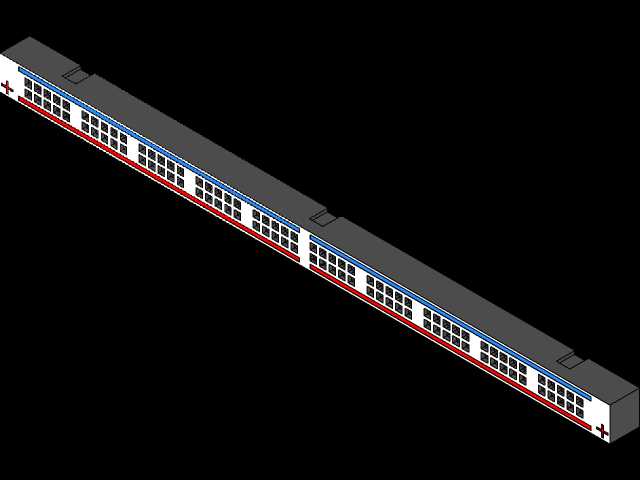

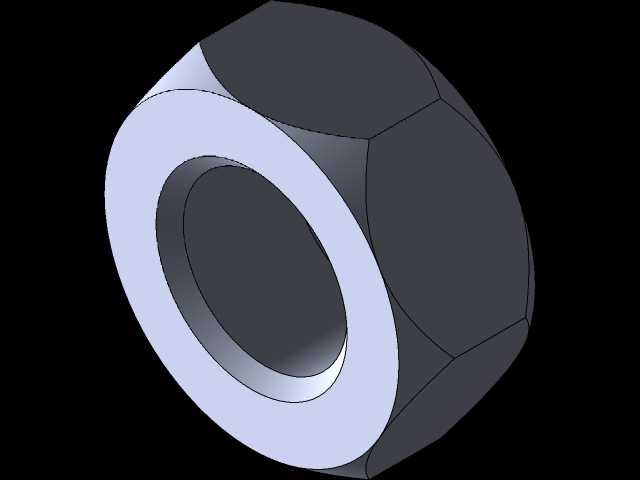

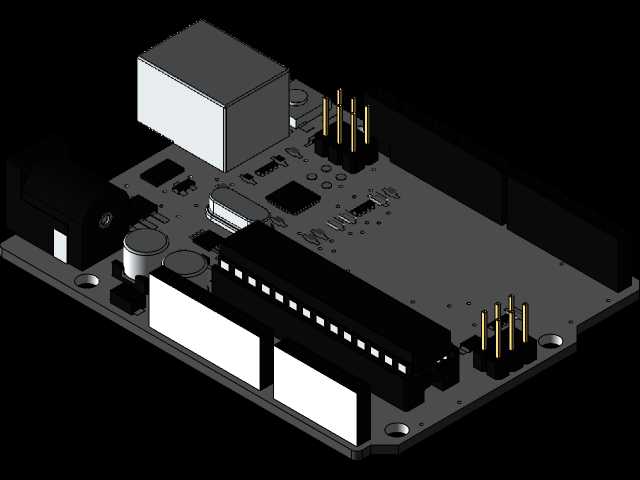

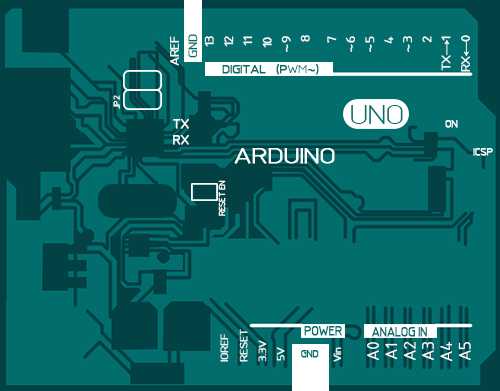

这款组合安装支架主要面向电子原型开发、嵌入式教学实验、创客项目搭建等场景，解决多块Arduino开发板与面包板试验板零散摆放、接线杂乱、调试时易移位的痛点，为电子开发工作提供规整的硬件承载平台。支架整体采用分层倾斜布局，下层预留足够空间放置大尺寸面包板试验板，上层倾斜安装位可同时固定两块Arduino开发板，支持UNO R3与MEGA 2560的多种组合安装方式，倾斜角度经过反复调试，既保证开发板上的接口、指示灯清晰可见，方便插拔杜邦线、观察运行状态，也不会因角度过大导致开发板滑落。支架主体可采用4毫米厚度的有机玻璃或亚克力板材通过激光切割加工成型，加工精度易控制，板材边缘光滑无毛刺，整体重量轻便，便于携带到不同实验场地使用。安装连接采用标准M3规格的螺栓与螺母，搭配带M3螺母的垫片M3公头对母头结构，无需额外定制连接件，用户可自行采购标准五金件完成组装，组装过程无需复杂工具，仅需普通内六角扳手或螺丝刀即可完成。支架的下层试验板区域预留了标准面包板的安装定位槽，可适配市面常见的830孔等大尺寸面包板，面包板嵌入后不会随意滑动，插拔元件时受力稳定。上层开发板安装位严格匹配UNO R3与MEGA 2560的安装孔位，每块开发板通过四个定位柱固定，安装后开发板与支架板面留有2毫米左右的间隙，避免开发板背面焊点与支架直接接触造成短路，同时预留了USB接口、电源接口、排针接口的操作空间，不会遮挡任何外接接口，接线时无需拆卸开发板。支架底部四个角设计有防滑脚垫安装位，粘贴防滑脚垫后可在光滑桌面稳定放置，调试过程中不会随接线操作发生位移。支架中部的镂空区域一方面减轻整体重量，减少材料消耗，另一方面方便用户在接线过程中伸手整理底部的杜邦线，梳理线束走向，避免不同功能的线束缠绕干扰，排查线路故障时可快速定位对应接线。整体结构无复杂曲面，所有部件均为平板切割件，加工成本低廉，适合创客、电子实验室批量制作使用，既可以作为日常开发的固定工作台，也可以作为教学演示时的硬件展示载体，让电路布局清晰直观，方便学生观察硬件连接逻辑。
