航空用铝合金支撑连接支架结构设计

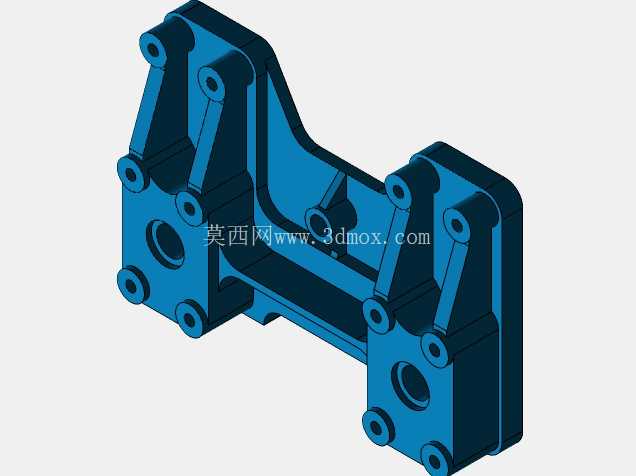

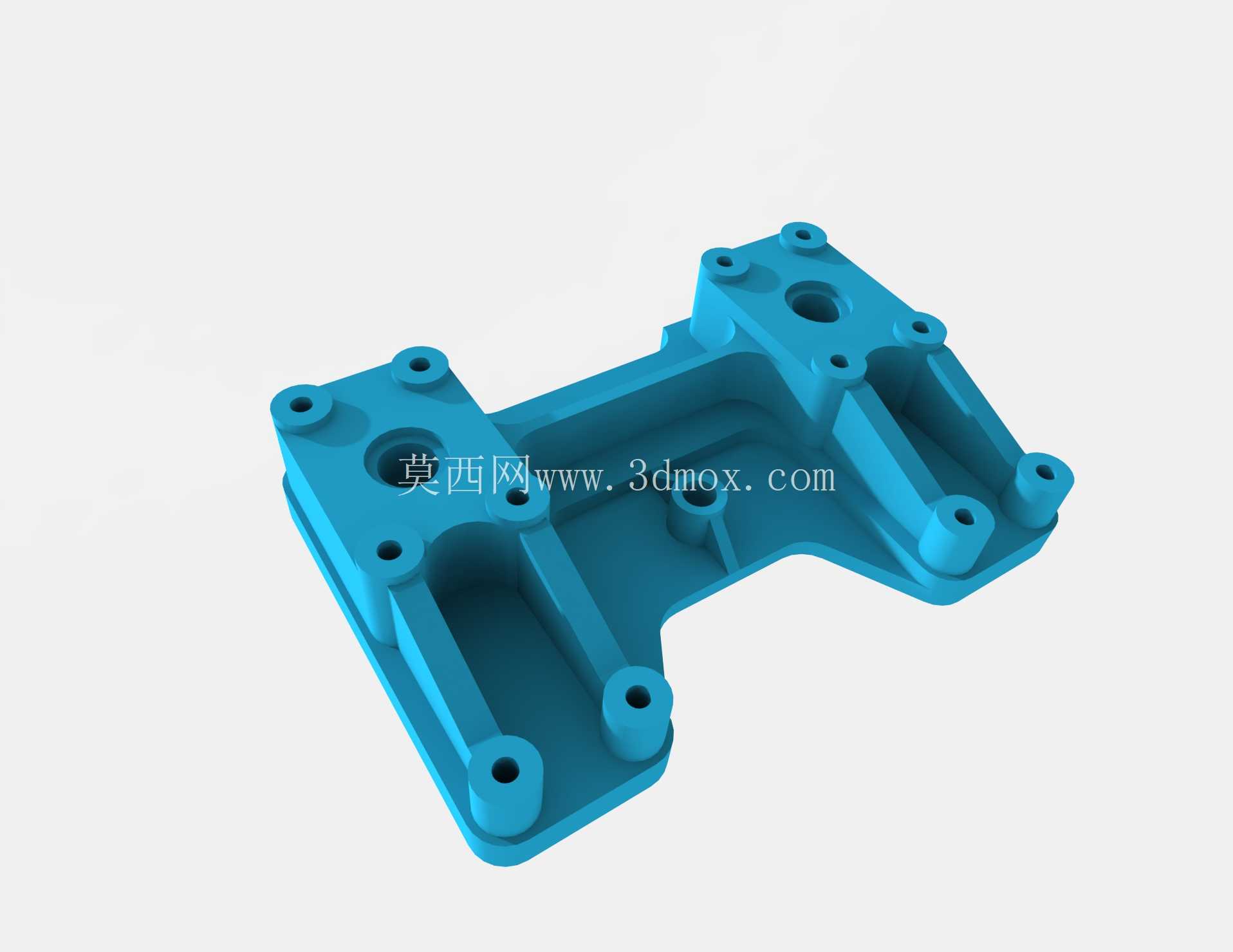

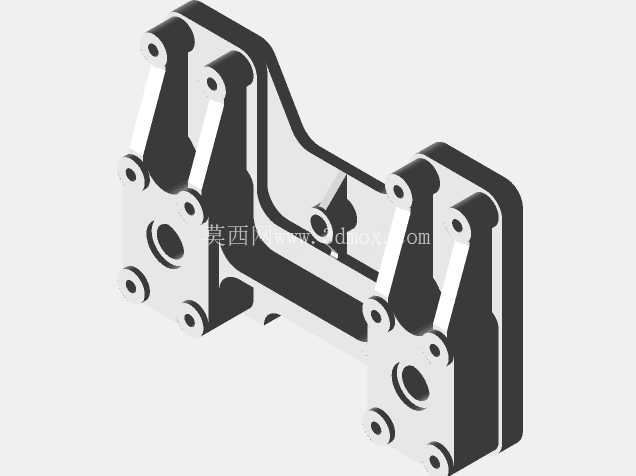

　　航空机载设备安装场景中，这类支撑支架承担着机载功能模块与机身主结构之间的载荷传递作用，日常工况下需要承受飞行过程中的交变振动载荷、起降阶段的冲击载荷，同时还要兼顾机载设备安装后的位置精度保持要求，避免因支架形变导致机载传感器、管路或小型功能模块出现位置偏移，影响整机运行可靠性。从结构功能来看，该支架采用多安装点位的分布式设计，不同孔径的安装孔分别对应机身侧的固定点位与机载设备侧的连接点位，孔位周边做了局部加厚的凸台处理，避免螺栓预紧时出现应力集中导致的基体开裂，同时凸台的高度差设计可以适配不同安装面的高度差，减少装配时的调整垫片用量，提升现场装配效率。

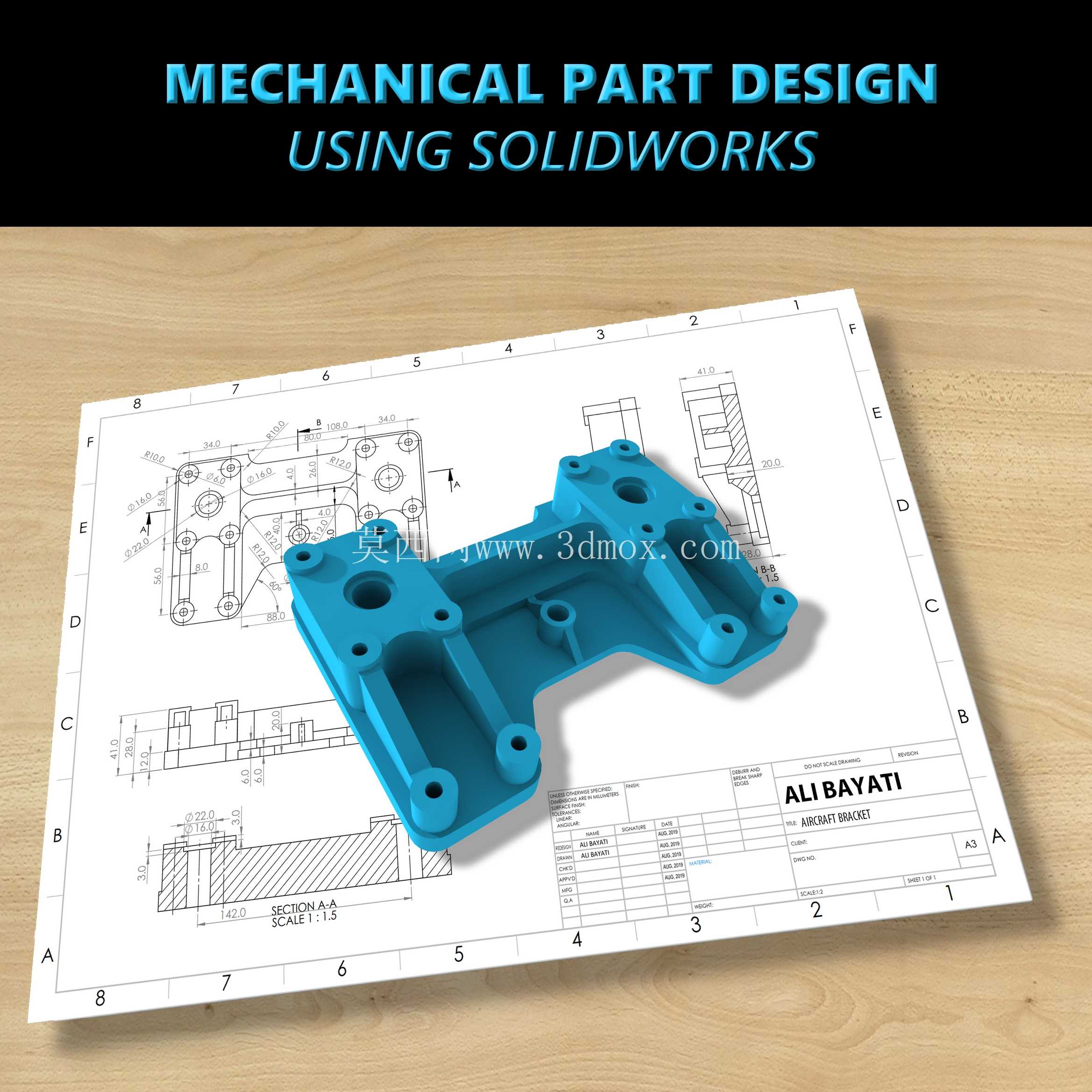

　　设计过程中首先要明确安装边界约束：机身侧的三个固定点位呈三角分布，确定了支架的主安装平面基准，设备侧的两个连接点位需要保持与主安装平面的平行度公差在0.1mm以内，避免设备安装后出现别劲问题；支架整体的壁厚做了差异化设计，主承力筋条位置壁厚达到6mm，非承力的减重区域壁厚控制在3mm，在保证整体结构刚度满足振动工况要求的前提下，尽可能降低零件自重，适配航空部件的轻量化设计要求。外形轮廓上，支架整体采用不规则的异形布局，完全贴合安装区域的机身内部空间轮廓，避免与周边的管路、线束走向产生干涉，所有棱边位置都做了R2以上的圆角过渡，一方面减少铸造过程中的应力集中缺陷，另一方面也避免装配过程中锐边划伤操作人员或损坏周边线缆护套。

　　从载荷传递路径来看，设备侧的载荷通过两个连接凸台传递到纵向的主承力筋，再通过主承力筋分散到三个机身固定点位，筋条的走向完全顺着载荷传递方向布置，没有出现载荷传递的拐点，最大程度降低筋条位置的弯曲应力，经过受力校核，在承受15g的冲击载荷时，支架最大形变位置的形变量不超过0.05mm，完全满足机载设备的安装精度要求。安装孔的设计上，所有固定孔都采用了通孔设计，方便装配时从单侧完成螺栓穿装，孔位的公差带选用H7级精度，与标准螺栓的配合间隙控制在合理范围，既保证装配时的顺利穿装，又能避免间隙过大导致的安装位置偏移；孔位端面都做了锪平处理，保证螺栓安装时的支撑面与孔轴线垂直，避免螺栓出现附加弯曲应力，提升连接结构的疲劳寿命。这类支架在实际应用中除了航空机载场景，也可适配地面工业设备中需要多点位连接、有振动工况要求的支撑部位，比如自动化生产线的传感器安装支架、小型动力模块的固定支架等，结构设计思路具备较强的通用性，建模过程中所有特征都采用参数化驱动，后续如果需要适配不同的安装点位尺寸，只需要调整对应孔位的位置参数、凸台高度参数，就能快速生成适配不同安装场景的支架模型，大幅降低同类型零件的重复建模工作量。

　　结构细节上，支架的减重槽位置都做了斜度过渡，方便铸造过程中的脱模，减少后续机加工的余量，所有非安装面的铸造表面粗糙度要求达到Ra6.3，安装面位置需要后续机加工达到Ra1.6，保证连接时的接触刚度；筋条与基体连接的位置都做了圆角过渡，避免铸造时出现冷隔、缩松等缺陷，提升零件的成品率。实际装配验证环节，该支架可以实现与周边结构的无干涉装配，螺栓预紧后没有出现翘曲变形，振动测试过程中没有出现连接松动、支架开裂的问题，完全满足设计使用要求。
