手动法兰连接全通径工业球阀结构设计

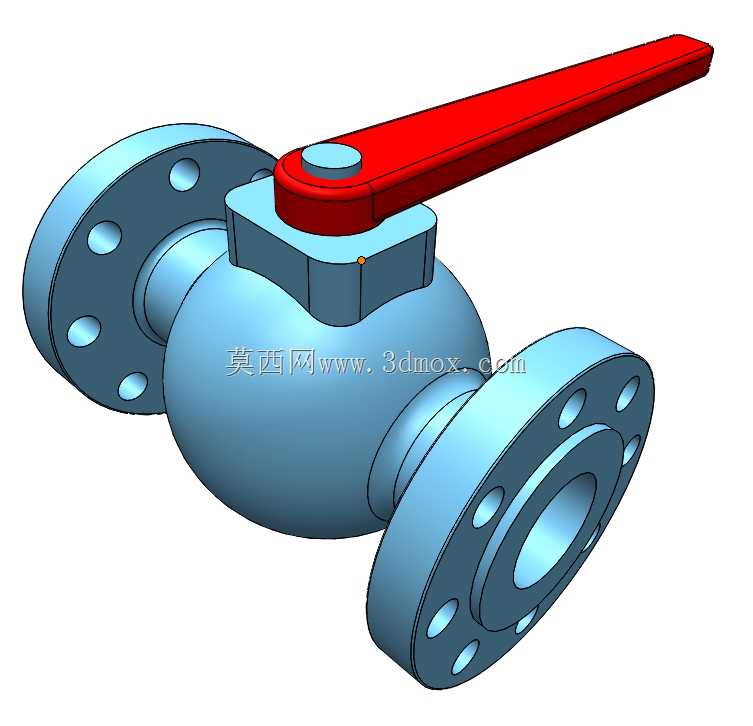

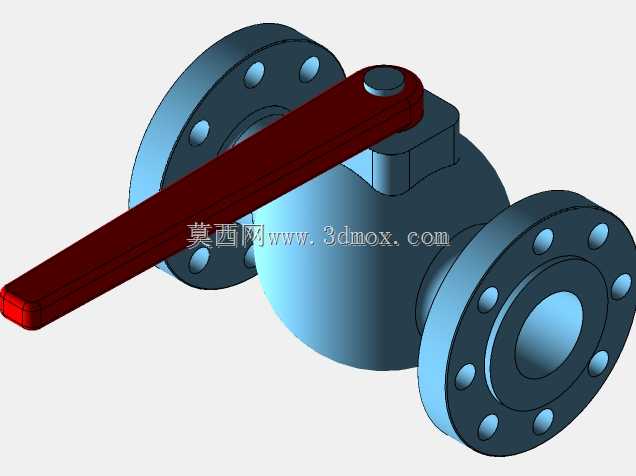

在石化、燃气、给排水这类工业流体输送管路系统里，手动法兰球阀一直是截断类管路附件里应用占比极高的品类，尤其是全通径结构的法兰球阀，因为流道无缩径、介质流通阻力小，在需要通球清管、输送含少量固体颗粒介质的管段上，比缩径球阀的适配性强很多。这款球阀采用两端法兰连接形式，适配公称压力600磅级的高压管路工况，3英寸通径的设计刚好匹配DN80规格的工业管路，安装时直接和管路端的配对法兰通过螺栓紧固，密封面贴合后就能实现可靠的管路连接，不需要额外加工焊接坡口，现场拆装维护的效率比焊接式球阀高不少，适合后期需要定期检修更换阀件的管段布局。从结构设计来看，这款球阀采用浮动球结构，球体在介质压力作用下会向出口端阀座压紧，自动实现密封补偿，低压工况下也能保证可靠的密封性能，不会出现内漏问题。顶部的杠杆式手柄采用加长设计，操作时的力臂更长，开关阀门需要的手动力更小，现场操作人员不需要借助额外的加力杆就能完成高压工况下的阀门启闭，手柄的开关位置和管路流向平行时为全开状态，垂直时为全关状态，现场巡检时可以直接通过手柄方位判断阀门工作状态，不需要额外加装阀位指示器。阀体采用一体式铸造流道，流道内壁做了圆弧过渡处理，介质流经时不会出现明显的湍流区，压力损失比同规格的截止阀低70%以上，在长距离输送管路上使用能有效降低泵组的输送能耗。两端法兰的螺栓孔采用均布设计，安装时不需要刻意调整法兰周向角度，只要对齐螺栓孔就能完成装配，适配不同安装空间的管路走向，不管是水平管段还是垂直管段都能稳定安装。阀杆采用下装式结构，即使阀杆处的填料出现磨损，在管路带压的状态下也能实现填料的在线更换，不需要把整个阀门从管路上拆下来，大幅降低了管路运维的停机时间。密封件采用耐温耐腐的填充聚四氟乙烯材质，适配水、油品、惰性气体等多种常见工业介质，在-29℃到180℃的工作温度区间内都能保持稳定的密封性能，不会因为温度波动出现密封失效的问题。整个阀门的外形轮廓做了倒角处理，没有尖锐的凸起结构，现场安装搬运时不会划伤操作人员，也能避免运输过程中磕碰造成的密封面损伤。
